卧式气田瓦斯控制罐体结构设计

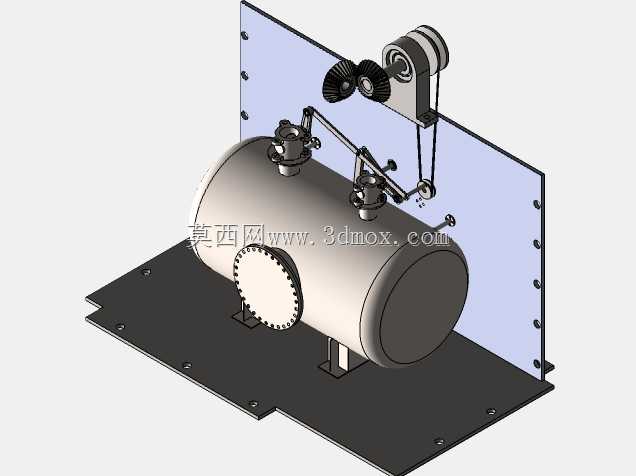

　　这套卧式罐体结构主要应用于气田开采现场的低压瓦斯输送管控环节，作为天然气集输系统的前端调压、截流控制单元使用，适配低产气井的井口出气稳压、杂质初步截留以及日常输气通断控制需求，在单井集气站、撬装式集气装置中可直接作为核心储控单元集成安装，无需额外搭建独立的安装基座框架。从结构设计逻辑来看，整体采用卧式圆柱罐体作为核心储容主体，罐体两端采用标准椭圆封头结构，其中一端封头设置带螺栓紧固的快开式人孔结构，方便后期检修人员进入罐体内部清理沉积的凝析油、岩屑等杂质，人孔法兰采用凸面密封结构，配套耐油橡胶石棉垫片满足低压工况下的密封要求，避免瓦斯泄漏风险。罐体顶部集成布置了多组控制阀门与传动执行机构，包含手动截流阀、调压阀以及液位检测接口，

　　所有顶部阀组均通过加厚补强板与罐体焊接连接，避免开孔位置出现应力集中导致的罐体变形开裂问题；顶部的传动机构采用锥齿轮换向配合皮带传动结构，可将侧面手轮的操作力矩换向传递至顶部主控制阀，操作人员站在罐体侧面即可完成阀门开度调节，无需攀爬至罐体顶部操作，适配野外现场单人操作的实际需求。安装底座采用整体式折弯钢板焊接结构，底座上预留了多组地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土地基或者撬装底座的型钢框架上，罐体与底座之间通过两个鞍式支座连接，其中一个支座为固定支座，与底座焊接为整体，另一个为滑动支座，预留了轴向滑移间隙，可抵消罐体在环境温度变化、介质温度波动时产生的热胀冷缩变形量，避免支座焊缝受拉开裂。

　　背部的安装立板用于固定传动机构的轴承座与导向轮组件，立板与底座之间采用三角筋板加强，保证传动机构操作时的结构刚性，避免立板晃动导致的传动卡滞问题。从安装边界尺寸来看，整体结构的横向安装宽度控制在1.2米范围内，纵向深度不超过0.8米，整体高度不超过1.1米，属于小型撬装集成设备范畴，可直接装入标准集装箱进行长途转运，适配气田野外作业点分散、转场频繁的使用特点。在功能设计上，罐体本身可容纳一定量的低压瓦斯，起到缓冲稳压的作用，避免井口出气压力波动对下游集输管线造成冲击，顶部的阀组可实现瓦斯输出压力调节、紧急关断、放空泄压等核心功能，配套的传动机构采用开放式结构设计，所有传动部件均暴露在可视范围内，日常巡检时可直接观察齿轮啮合、

　　皮带松紧状态，无需拆解护罩即可完成日常维护保养，适配野外现场维护工具不足、维护条件有限的实际工况。罐体的所有焊接位置均采用连续角焊缝设计，焊缝高度不低于相焊件的较薄件厚度，焊接完成后需做煤油渗透试验排查焊缝砂眼，保证低压工况下的密封可靠性，所有外露金属部件均预留了防腐涂装余量，可在后期根据现场环境涂刷对应的防腐涂层，适配气田现场高湿、含硫的腐蚀环境。
