商用智能浓缩咖啡制备设备结构设计

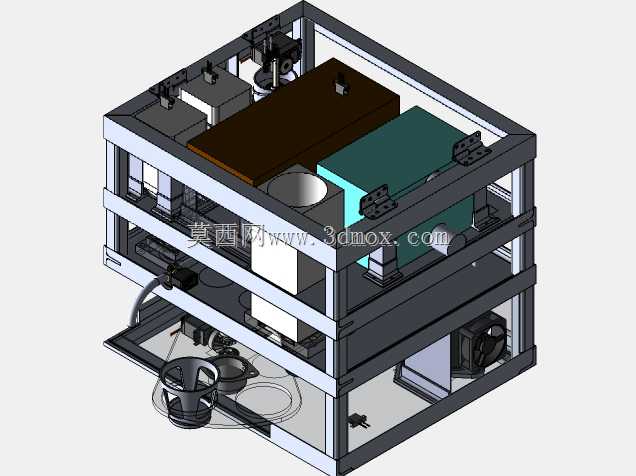

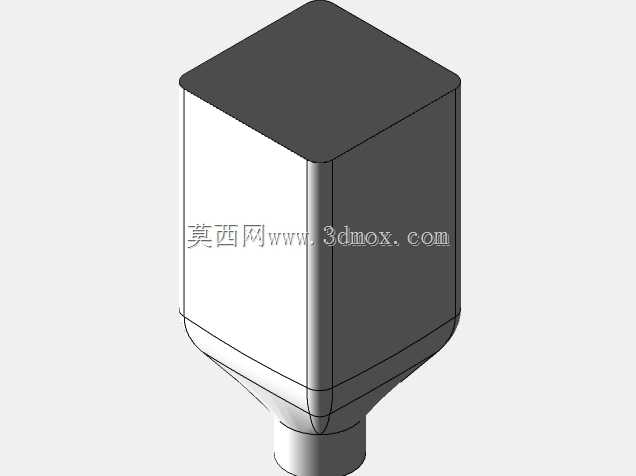

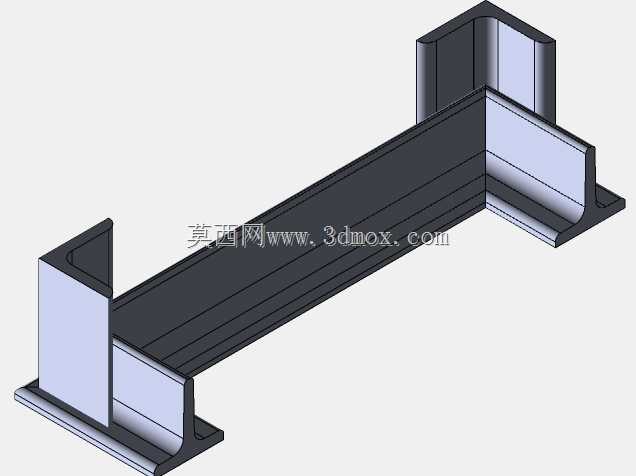

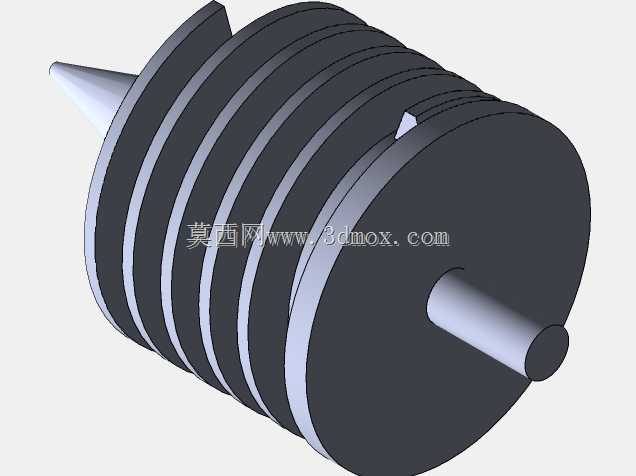

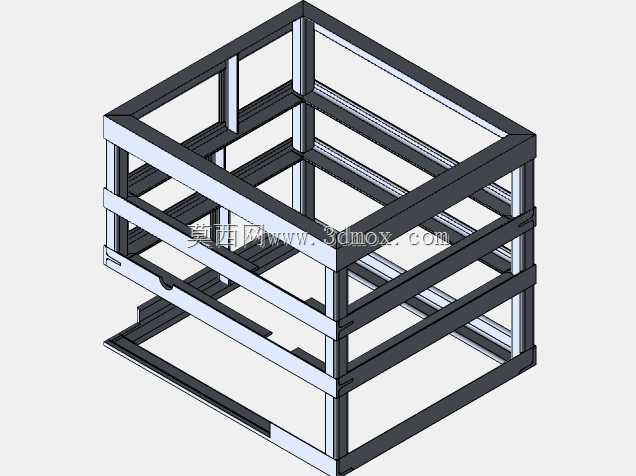

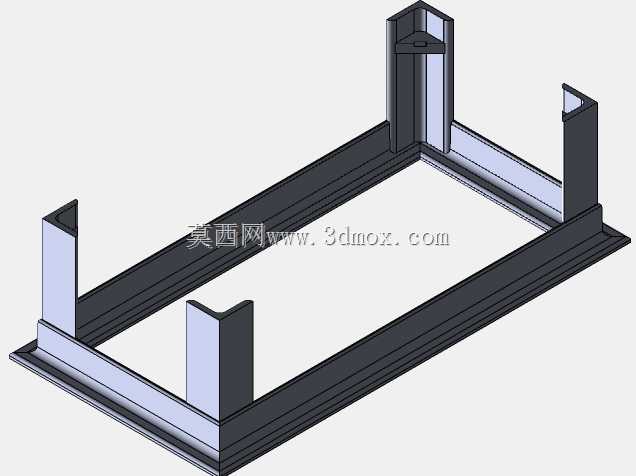

　　这款设备的结构设计围绕商用场景的连续出杯需求展开，整体采用分层式铝型材框架搭建，将水路模块、研磨模块、萃取模块、电控模块沿垂直方向分层布置，最大化压缩设备的水平占地面积，适配咖啡馆吧台、自助饮品点位的有限安装空间，框架预留的安装孔位统一采用标准工业型材槽距，便于后期运维时的模块拆装替换。从实际使用场景出发，设备底部预留了杯具放置与接水区域，高度适配常规商用咖啡杯与外带杯的尺寸，接水盘采用抽拉式结构设计，无需挪动整机即可完成废水清理与台面擦拭；中层核心作业区集成了磨豆组件、粉仓、萃取压合结构，研磨组件的固定支架做了减震衬垫设计，降低连续磨豆时的振动传递，避免上层电控元件受振动影响出现接线松动问题；上层区域布置电源模块、

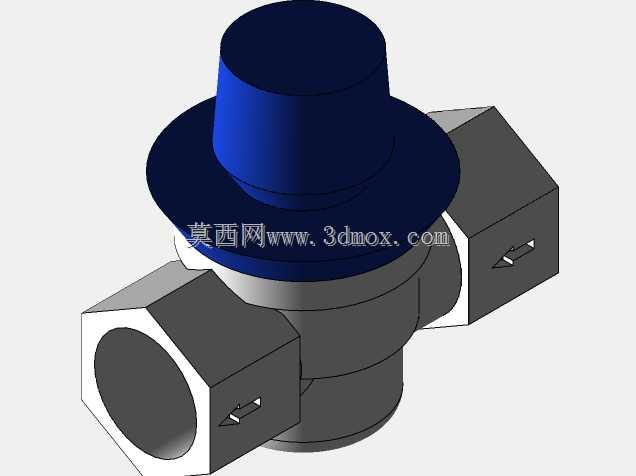

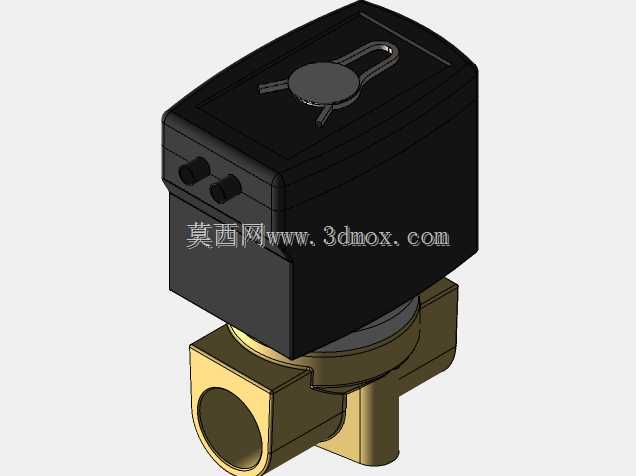

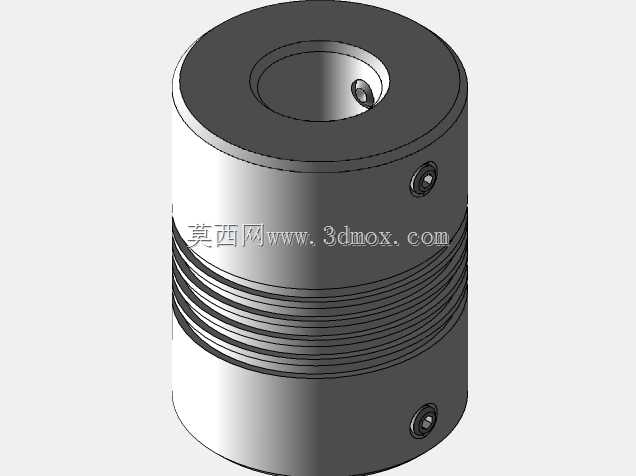

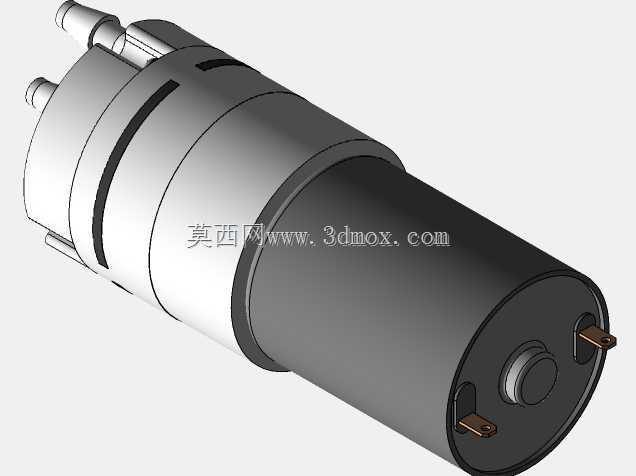

　　控制主板与水路增压组件，所有走线沿型材内侧的线槽排布，强弱电分离走线，减少电磁干扰对控制信号的影响，同时避免管线外露带来的清洁死角。设计过程中针对商用场景的高使用频率做了结构冗余考量，所有运动部件的连接位均采用耐磨衬套，萃取工位的承压结构做了加强筋处理，可承受连续高压萃取的载荷冲击；水路系统的管路排布预留了足够的弯曲半径，避免长期使用后管路弯折造成的水流不畅，进水端预留了标准快插接口，可直接对接商用净水设备的出水端，无需额外改装转接头。设备的外形边界控制在吧台设备的常规尺寸区间内，背部预留散热通风间隙，可直接贴墙放置无需额外预留后部检修空间，侧面预留的可拆卸盖板覆盖了所有易损件的安装位，运维时无需拆解整机框架即可完成密封圈更换、

　　磨盘校准等常规操作。从机电一体化集成的角度看，各功能模块的安装基准统一以底层框架的加工面为定位基准，装配时可通过型材槽位快速调整各组件的相对位置，降低装配调试的难度，传感器的安装位预留了调节余量，可根据不同咖啡豆的研磨特性、不同萃取参数的需求调整检测位置，适配多品类浓缩咖啡的制备工艺要求。整机的重量分布沿框架中心对称布置，避免单侧偏重带来的放置不稳问题，底部预留了可调脚杯安装位，可适配吧台台面的不平整情况，调整设备水平度保证萃取时的压力均匀分布。
