长杆轴流风扇通风组件结构设计

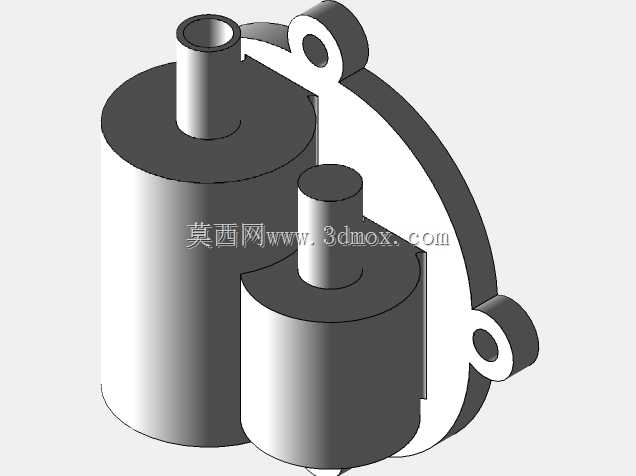

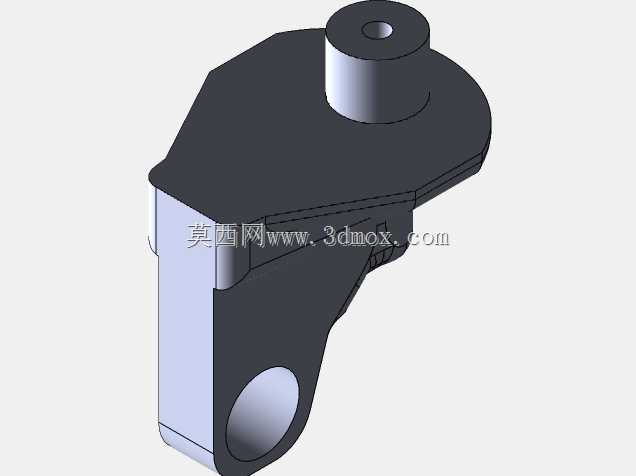

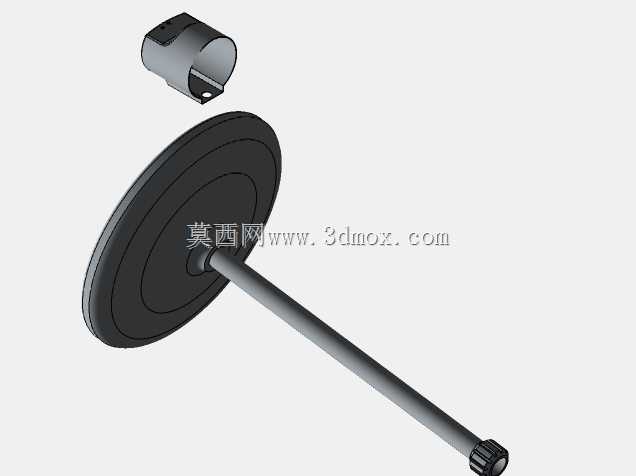

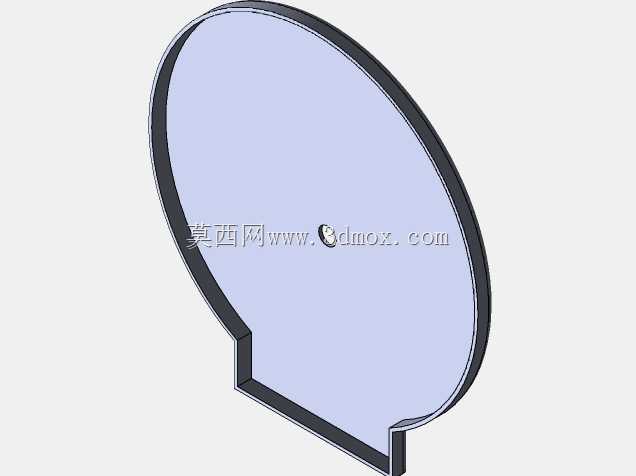

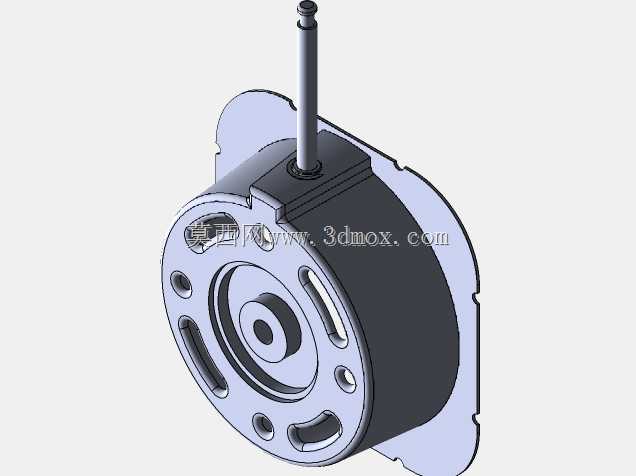

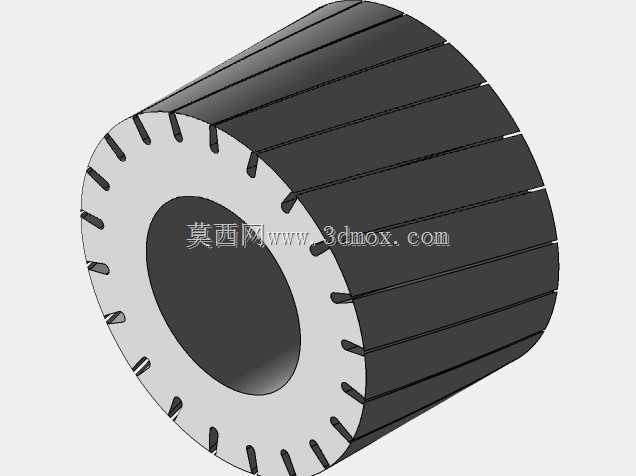

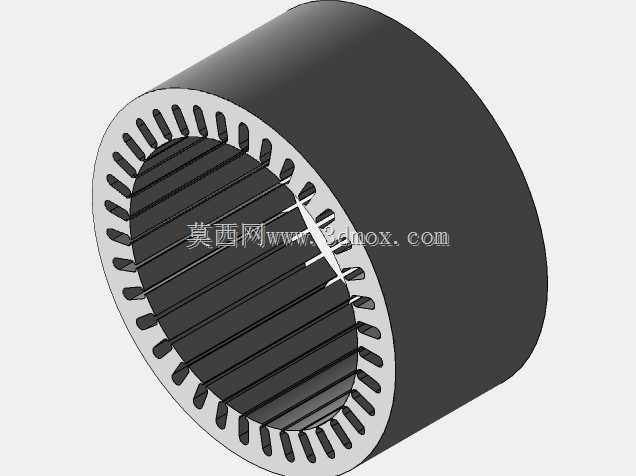

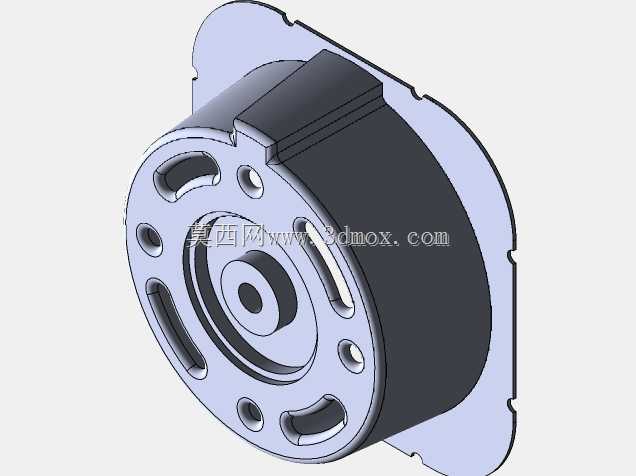

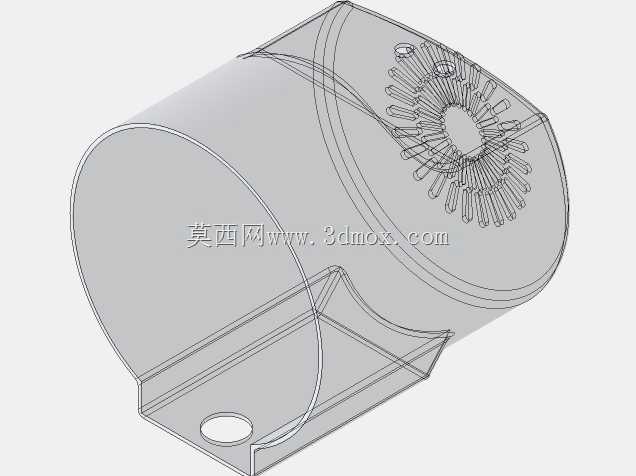

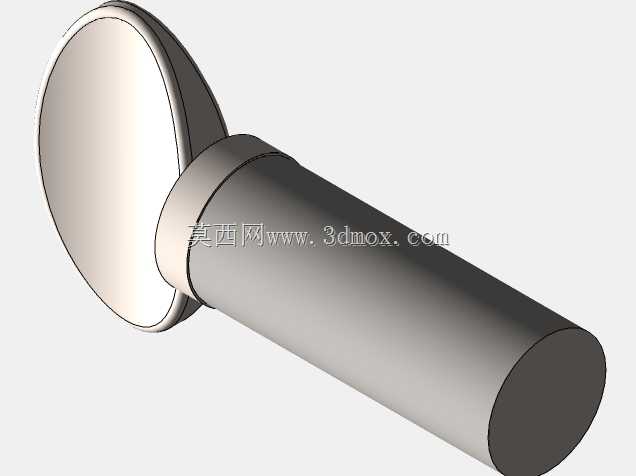

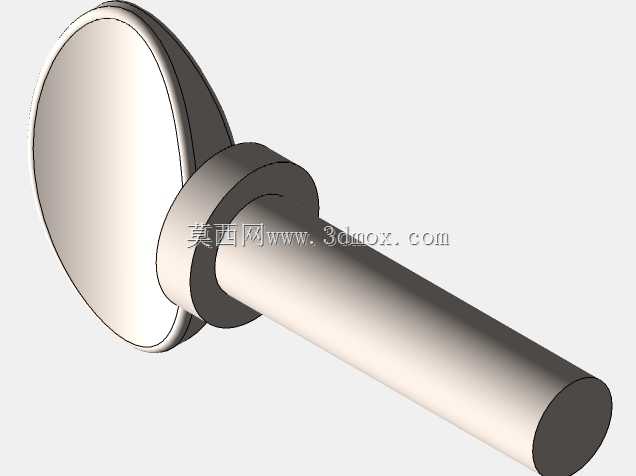

　　在工业电控柜散热、狭长管道排风、小型设备定向通风这类场景里，常规的轴流风扇往往受安装空间限制，没法把气流送到纵深位置，这款长杆式的风扇通风结构，就是针对这类特殊安装边界做的适配设计。从结构拆分来看，整套组件分为三个核心部分：端部的安装固定座、长杆传动段、末端的轴流风叶。安装固定座采用半开式抱箍结构，侧面预留了两个安装定位孔，既可以卡在圆形的管腔壁上做固定，也能通过螺栓锁附在设备的钣金支架上，固定座内部集成了传动支撑结构，能给长杆提供稳定的径向支撑，避免长杆高速转动时出现挠性变形，影响风叶转动的动平衡。长杆段采用等直径的圆杆结构，长度根据送风纵深需求做匹配，杆身和固定座内部的支撑轴承配合，转动时的径向跳动控制在极小范围内，

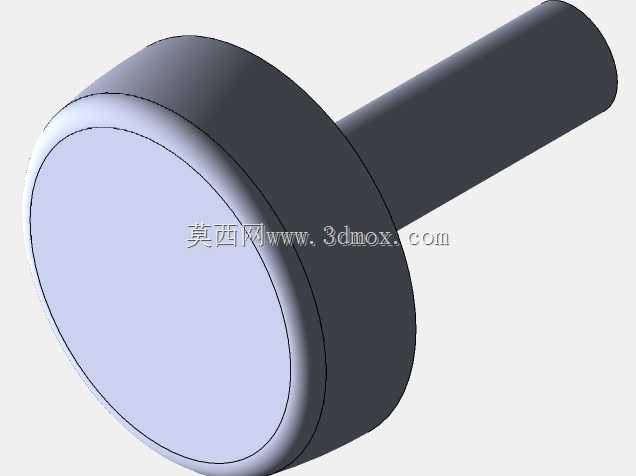

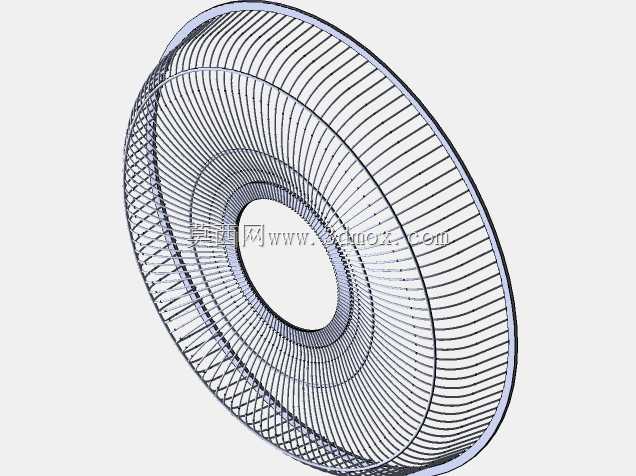

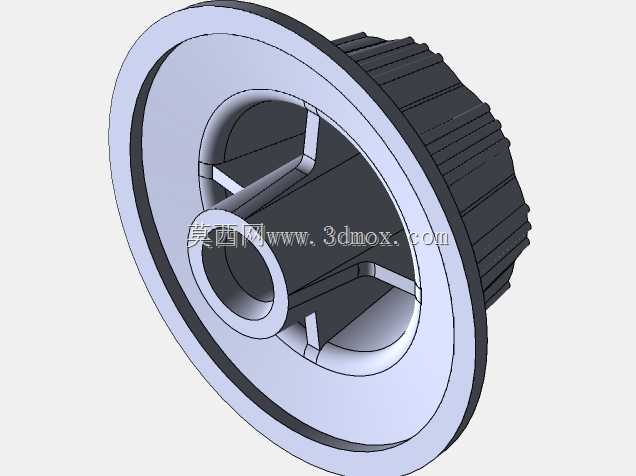

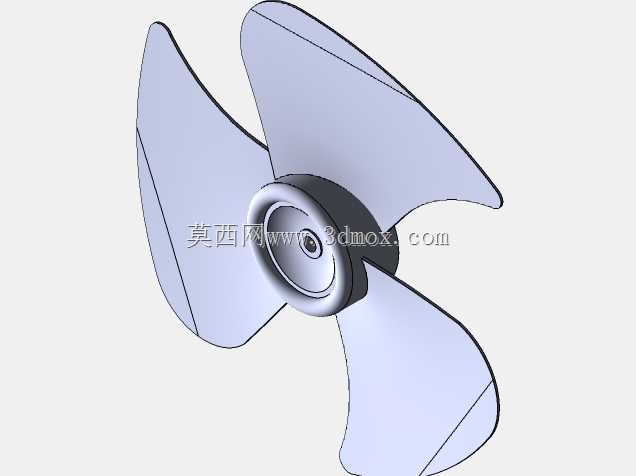

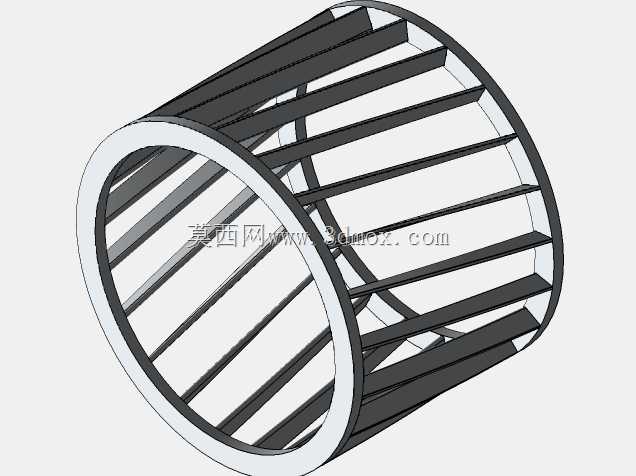

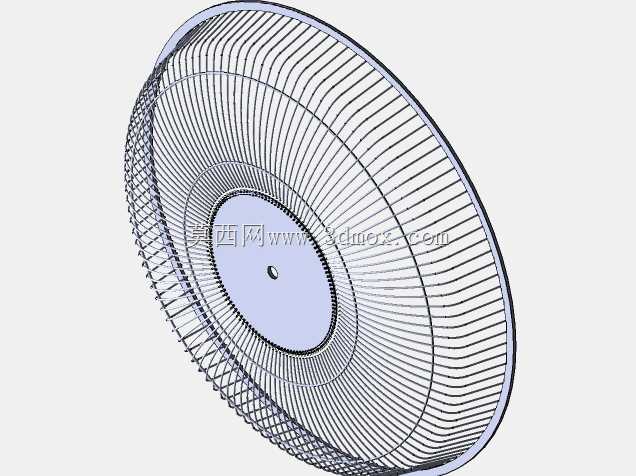

　　不会因为杆长过长出现晃动感，杆的末端和风叶的轮毂做过盈配合，传递转动扭矩的同时，保证风叶和杆的同轴度，避免转动时产生异常振动和噪音。风叶部分采用多翼式轴流结构，叶片的弧度经过气流导向优化，转动时能形成稳定的轴向气流，不会出现乱流导致的送风效率下降，风叶的轮毂做了加厚处理，和长杆连接的位置做了止口定位，装配时不需要额外做定位调整就能保证同轴度，降低装配的难度。从安装边界来看，整套组件的固定座外径尺寸适配常规的小直径通风管道安装，长杆的长度可以根据实际安装的纵深需求调整，风叶的直径小于固定座的内径，装配时可以直接把风叶和长杆从固定座的一端穿入，不需要拆分其他结构，后期维护时也能直接抽出风叶组件做清洁，不需要拆卸整个固定座，维护效率更高。

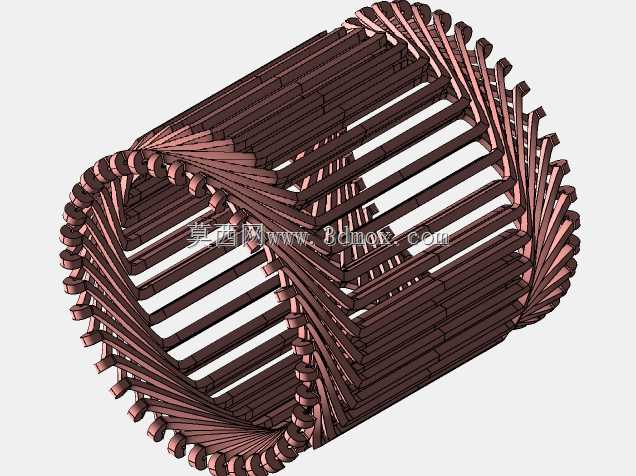

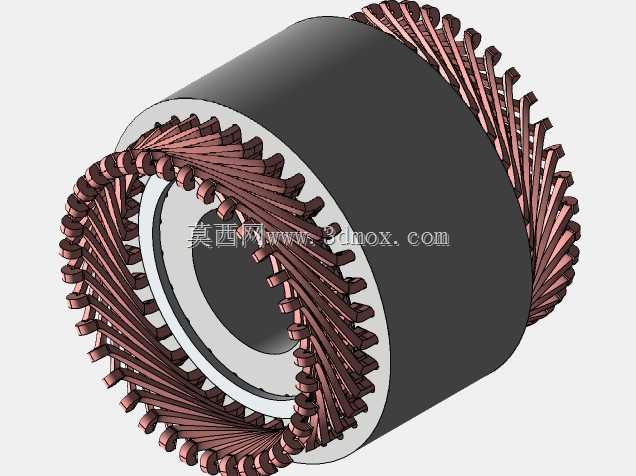

　　实际应用中，这类结构常用在狭长的设备内腔通风，比如长条型的LED灯具散热、工业设备的狭长走线槽排风、小型管道的内部换气，相比普通的贴装式轴流风扇，它能把风叶直接伸到需要散热的核心位置，气流不需要经过长距离的管道衰减，送风效率更高，而且固定端的动力部分可以放在通风区域外面，避免动力部分长期处在高温或者多尘的环境里，延长整体的使用寿命。设计过程中，重点考虑了长杆传动的动平衡问题，长杆的直线度公差控制在合理范围内，和风叶、固定座支撑位的同轴度做了严格的公差匹配，避免高速转动时出现共振；风叶的叶片角度经过反复调整，在保证风量的前提下，尽量降低转动时的风阻，减少动力损耗；固定座的抱箍结构做了圆角处理，安装时不会刮伤管道或者设备的安装面，

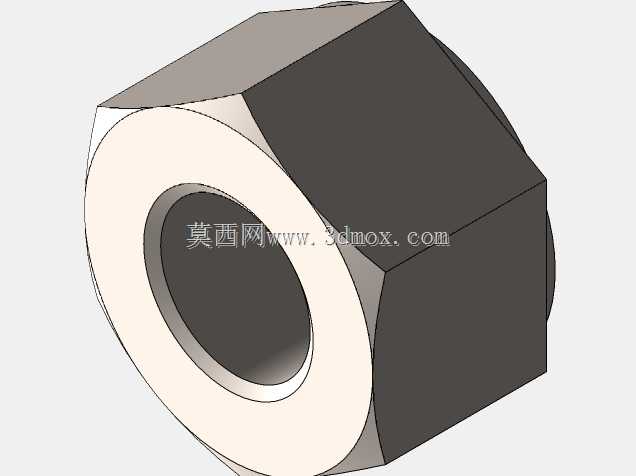

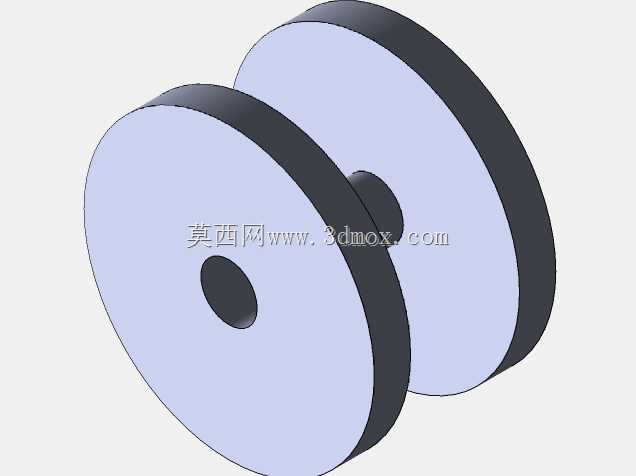

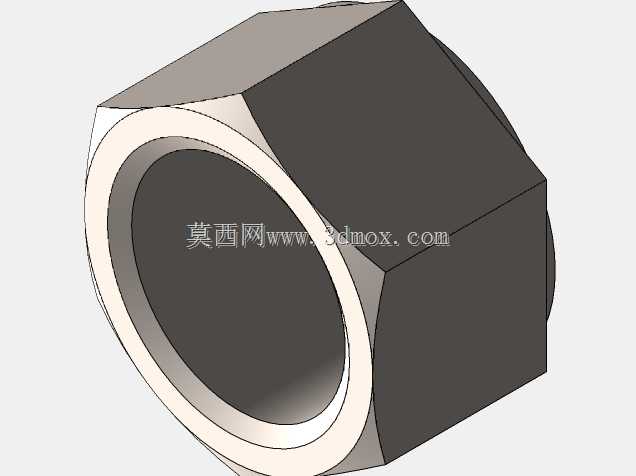

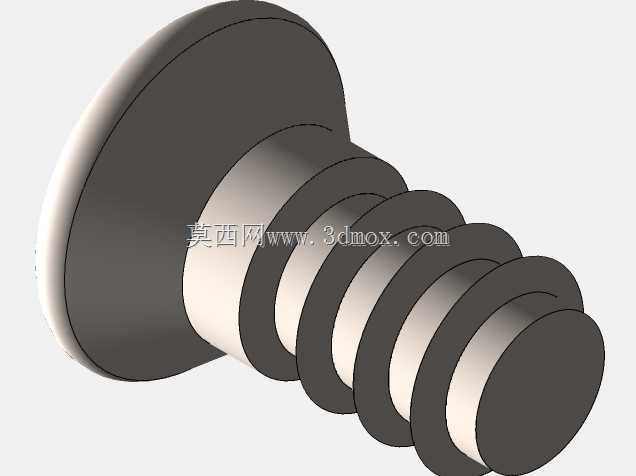

　　固定孔的位置做了沉台设计，螺栓锁附后不会突出安装面，避免和周边结构产生干涉。整套结构没有多余的复杂零件，拆分后的零件数量少，加工工艺性好，固定座可以采用注塑或者压铸工艺成型，长杆采用标准圆杆二次加工即可，风叶可以采用一体注塑成型，整体的制造成本可控，适合批量配套在各类需要纵深通风的设备上。在实际选型匹配时，可以根据需要的风量大小调整风叶的直径和叶片角度，根据送风的距离调整长杆的长度，根据安装位置的结构调整固定座的安装形式，整体的结构拓展性很强，不需要改动核心的传动结构就能适配不同的应用场景。
