L型双孔折弯传感器安装固定支架

　　在工业传感检测类设备的装配场景里，这类L型折弯支架是传感器安装固定环节最常用的结构件之一，日常在自动化产线的位置检测工位、仪器仪表的传感固定点位、小型机电设备的信号采集模块安装位都能见到这类零件的身影。它的核心作用是为各类圆柱型、方块型小型传感器提供稳定的安装基准，通过自身的折弯结构形成垂直安装面与水平安装面的过渡，解决传感器安装时需要在两个垂直面之间转接固定的需求，避免额外设计复杂的转接结构，压缩装配环节的零件数量与安装工时。

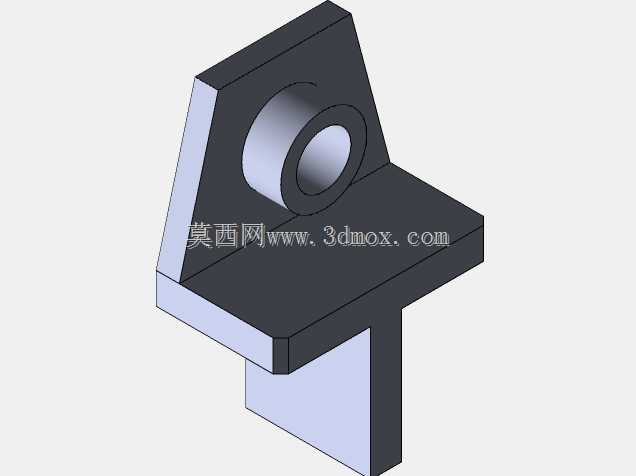

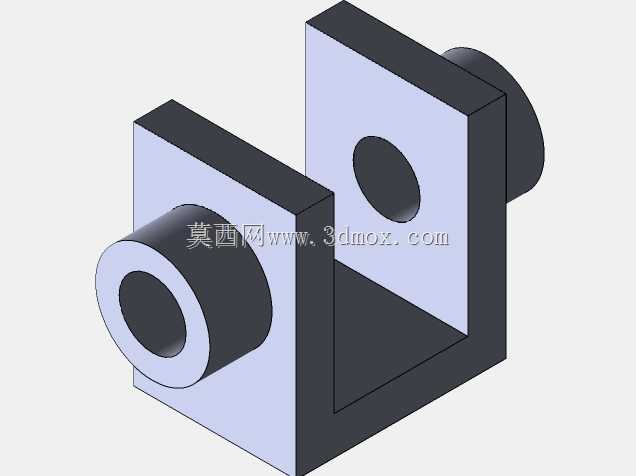

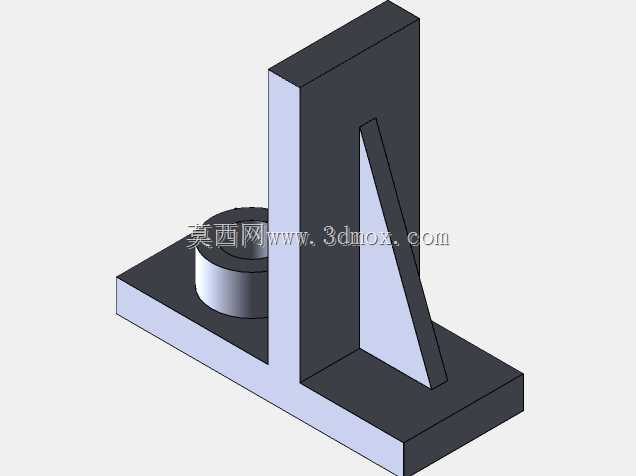

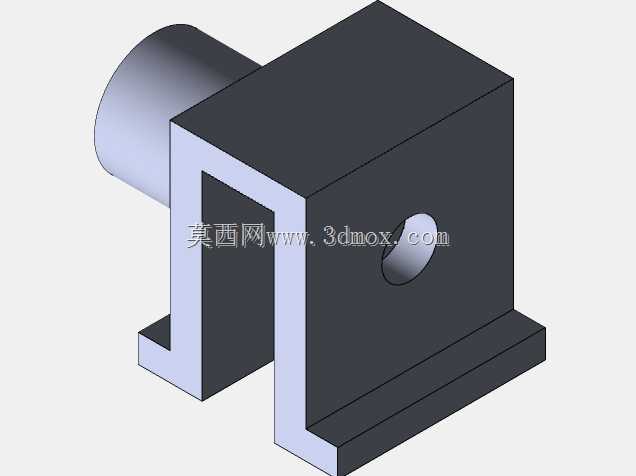

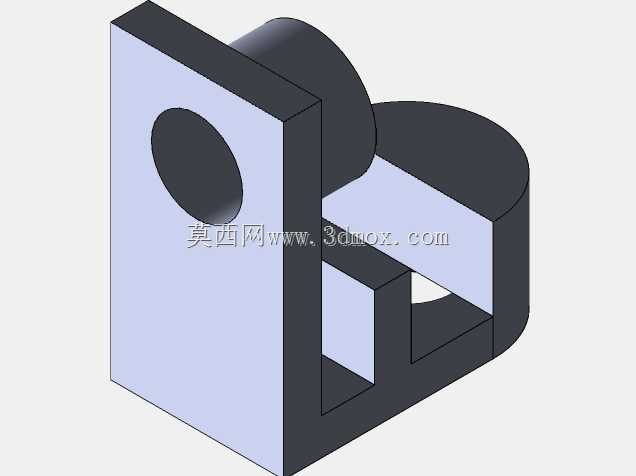

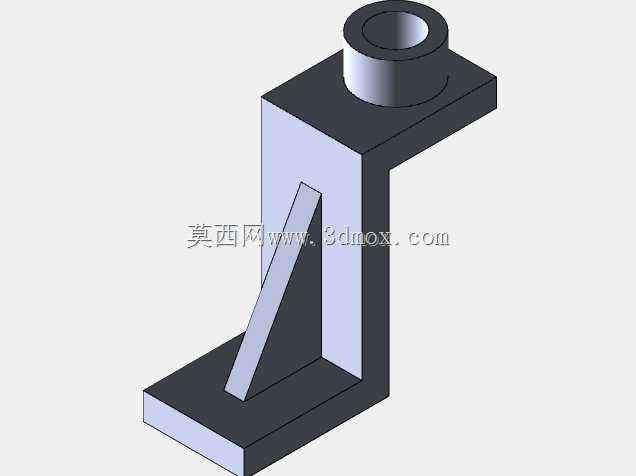

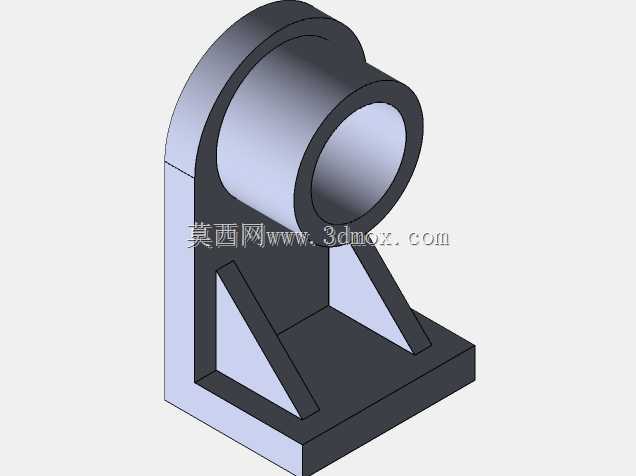

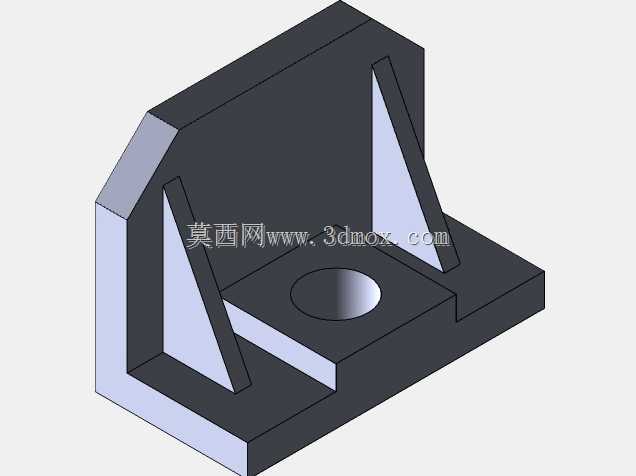

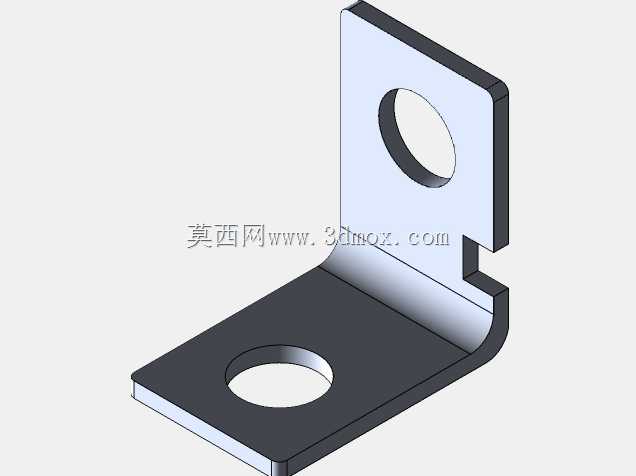

　　从结构设计逻辑来看，这个零件采用等厚薄板折弯成型，整体没有多余的冗余结构，两个互相垂直的安装臂上各开设一个圆形通孔，孔位的位置经过安装边界校核：垂直臂上的孔位距离折弯边预留了足够的螺栓安装空间，不会因为距离折弯圆角过近导致螺栓头无法贴合安装面；水平臂上的孔位同样距离侧边、折弯边留出了标准紧固件的操作空间，不管是采用内六角螺栓还是十字盘头螺栓，都能顺利完成紧固操作。折弯处采用了适配板材厚度的内R角，既避免折弯时板材外侧出现拉伸开裂的问题，也能保证两个安装面的垂直度满足安装要求，不会因为折弯回弹导致安装面倾斜，进而影响传感器的检测角度精度。

　　实际选型使用时，需要先确认安装边界：水平安装面的长度决定了支架在设备基板上的固定跨距，垂直安装面的高度决定了传感器安装后距离基准面的伸出高度，两个安装孔的孔径适配常用的M4、M5规格紧固件，能匹配市面上绝大多数小型光电传感器、接近传感器的安装孔位要求。零件的两个安装面都做了平面度处理，紧固后不会出现翘曲，能保证传感器安装后的位置稳定性，长期在设备振动工况下也不会出现位置偏移，避免检测信号出现误触发或者检测距离偏差的问题。

　　这类支架在设计时没有采用复杂的机加工结构，全程采用钣金冲压、折弯工艺成型，生产效率高，成本可控，适合批量配套使用。在实际装配场景中，既可以通过水平臂的孔位将支架固定在设备机架、安装基板上，再通过垂直臂的孔位固定传感器；也可以反过来将垂直臂固定在垂直立面的安装基准上，通过水平臂安装检测元件，适配不同方向的安装需求。零件边缘都做了去毛刺处理，不会在装配时划伤操作人员或者传感器的连接线，折弯边的圆角过渡也能避免应力集中，在长期承受传感器重量以及设备运行带来的微幅振动时，不会出现折弯处断裂的问题。

　　从建模逻辑来看，绘制这类零件时需要优先确认板材厚度、折弯内R值、折弯扣除参数，保证展开后的下料尺寸准确，两个安装孔的位置需要相对于折弯基准进行尺寸标注，避免累积误差导致孔位错位。建模过程中需要还原折弯处的真实圆角特征，不能用直角代替折弯结构，否则后续生成工程图或者做装配干涉检查时会出现偏差，导致实际生产出来的零件和配套结构出现装配干涉。这类零件虽然结构简单，但却是传感检测系统安装中不可或缺的基础连接件，结构设计的合理性直接影响传感器的安装精度与长期运行稳定性，在小型自动化设备、检测仪器、机电一体化装置的结构设计中应用十分广泛。
