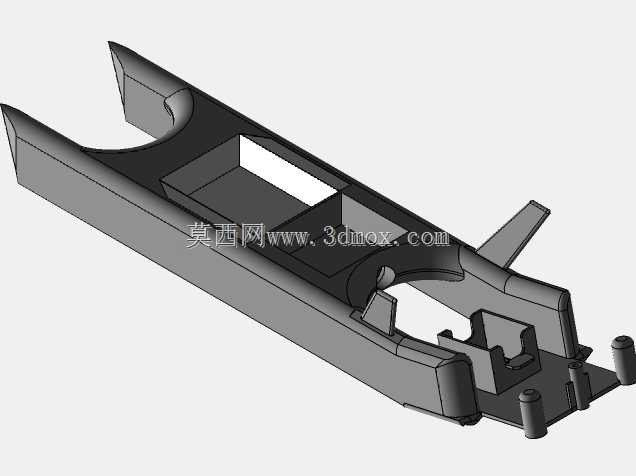

巴可式直连推进器承载基座结构设计

　　在小型水面航行器的动力系统布局里，直连式推进结构的承载基座一直是容易被忽略但直接影响运行稳定性的核心部件，这套巴可模式的推进基座，核心是适配5V直流动力单元的直连安装需求，区别于传统带减速离合的推进结构，它取消了中间传动环节的冗余空间，把动力单元的安装位、推进轴的导向限位、船体的连接固定结构全部整合在单一壳体上，大幅压缩了动力段的整体长度，更适合对安装空间有严格限制的小型无人探测艇、浅水作业浮具使用。从实际应用场景来看，这类直连推进结构多用于近岸浅水环境的小型作业载具，比如水文监测浮台的动力模块、小型搜救无人艇的推进段，这类场景往往要求动力结构尽可能紧凑，减少突出船体的部件避免被水中杂物缠绕，同时还要保证动力输出的同轴度，

　　避免直连状态下电机轴受径向力出现偏磨。整个基座的外形采用狭长流线型设计，整体轮廓顺着船体的舭部走向做了切角处理，前端的收窄结构可以破开迎向的水流，减少航行时的紊流阻力，两侧延伸的翼状结构既是和船体壳体粘接/螺接的安装面，也能在高速航行时起到一定的稳流作用，避免推进段周围产生空泡影响推进效率。基座内部的腔体做了明确的功能分区，靠近前端的内凹方腔是动力单元的安装位，腔体四周预留的凸台是电机的固定支撑点，设计时特意把支撑点设置在电机轴承对应的径向位置，能最大程度抵消电机运转时的径向振动，避免长期运行出现基座开裂的问题；腔体中段的弧形缺口是走线空间，动力线和控制线可以顺着这个缺口引到船体内部的控制舱，不需要额外在基座上开孔走线，

　　减少了漏水的风险点；靠近尾部的两个带孔柱状结构是推进轴的辅助支撑位，和前端电机输出轴保持严格同轴，两个支撑点的间距经过测算，刚好覆盖5V直流电机常用轴径的悬臂安全长度，避免轴端转动时出现甩动。安装边界方面，整个基座的顶面是和船体底板完全贴合的平面，安装时只需要在船体底板对应位置开出和腔体轮廓匹配的开口，把基座嵌入开口后，通过两侧翼面的安装孔打胶固定即可，不需要额外做复杂的加强结构，基座尾部的突出长度控制在合理范围内，不会超出船体尾部的投影轮廓，停靠时不容易碰撞到岸堤造成推进器损坏。设计思路上，这套结构没有采用传统的分体式组装方案，而是把所有功能结构整合为一体，一方面减少了组装环节的公差累积，

　　保证电机轴和推进轴的同轴度控制在允许范围内，另一方面一体结构的密封性能更好，不需要在多个拼接面做密封处理，降低了浅水航行时进水短路的风险。针对巴可模式的控制逻辑调整需求，基座在电机安装位旁边预留了小型控制板的安装凸台，可以把驱动控制板直接固定在基座上，缩短动力线和控制线的长度，减少信号干扰，这也是直连推进结构区别于普通推进基座的特点——普通基座往往只考虑电机的固定，而这套结构把控制模块的安装空间也做了整合，适配直连模式下动力和控制就近布置的需求。从结构强度角度看，基座的壁厚做了差异化设计，安装支撑点、轴支撑位的壁厚比外壳流线部分厚30%左右，既保证了受力位置的结构强度，也不会让整个部件过重影响船体的重心布置，尾部的两个支撑柱根部做了圆角过渡，避免螺旋桨缠绕杂物时产生的拉力把支撑柱扯断，两侧翼面的边缘做了薄边处理，和船体壳体粘接时可以让胶层形成平滑过渡，不会出现突兀的台阶影响水流。实际选型使用时，需要注意基座的安装面和船体纵轴线的平行度误差，因为直连结构没有万向调节的空间，一旦安装偏斜，不仅会损失推进效率，还会让电机轴长期承受额外的径向力，大幅缩短电机的使用寿命，另外腔体内部的电机固定位可以根据选用的5V电机具体尺寸做微量的打磨调整，适配不同厂家的同规格电机，不需要重新制作整个基座。
