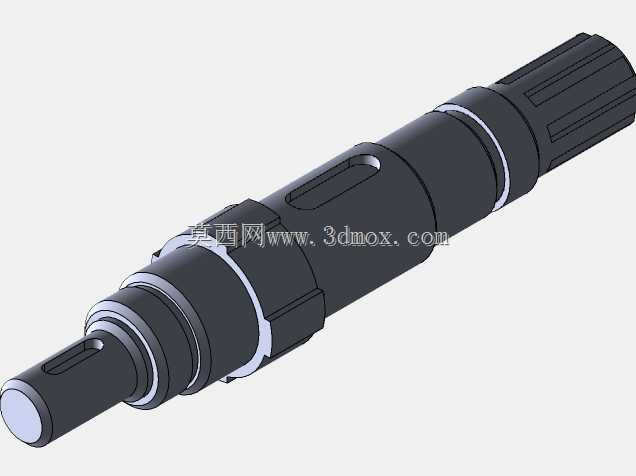

多段阶梯式传感检测用轴类结构

　　在工业传感检测、精密传动配套的场景里，这类多段阶梯轴结构是传感类部件里承担定位、信号触发、传动衔接的核心载体，日常会配套在位移检测、转速采集、位置反馈类的传感单元中，和检测探头、信号采集模块配合完成设备运行状态的参数捕捉。从实际使用场景来看，这类轴件大多安装在设备的传动链路末端，或是检测工位的定位基准位置，一端衔接动力输入的联轴结构，另一端承载检测触发的基准面，部分轴段还需要和轴承、密封件、限位套配合，保证运转过程中的同轴度与轴向窜动量控制在传感检测允许的误差范围内。

　　设计这类轴结构的时候，首先要考虑的是各轴段的同轴度公差，因为传感检测对基准偏移的敏感度极高，一旦轴的径向跳动超过阈值，采集到的位置、转速信号就会出现失真，直接影响设备的闭环控制精度。轴上开设的键槽，是为了和配套的传动轮、触发轮实现周向固定，避免运转过程中出现相对滑动，键槽的位置选在轴段的应力分散区域，避开轴径变化的应力集中点，防止长期交变载荷下出现疲劳断裂。轴身的多段阶梯设计，一方面是为了给不同的配套零件提供轴向定位的轴肩，比如轴承内圈的定位、密封件的安装位、触发码盘的贴合面，每个轴肩的高度都根据配套零件的安装要求做了匹配，既保证定位可靠，又不会因为轴肩过高导致零件装配困难；另一方面阶梯结构也能优化轴的受力分布，让载荷从输入端到检测端逐步传递，减少应力集中带来的结构失效风险。

　　从安装边界来看，轴的两端轴径做了差异化设计，输入端的轴径稍大，用来承受传动带来的扭矩载荷，检测端的轴径更小，适配传感单元的安装空间，轴身的总长度根据配套设备的安装腔深度做了匹配，保证装配后两端的伸出长度刚好满足联轴和检测的距离要求，不会出现干涉问题。轴表面的粗糙度根据不同配合段做了区分，和轴承、密封件配合的轴段粗糙度要求更高，减少运转过程中的磨损，延长密封件和轴承的使用寿命，非配合段的粗糙度适当放宽，降低加工成本。轴上的环形槽结构，是用来安装卡簧或者密封挡圈的，实现配套零件的轴向限位，不需要额外加工螺纹或者焊接限位块，装配和后期维护的时候拆装更方便。

　　在实际选型配套的时候，这类轴件需要和传感检测模块的安装尺寸做匹配，比如检测端的轴伸长度要刚好让触发件进入探头的检测量程，轴的材质一般选用调质处理的中碳钢，保证足够的强度和韧性，承受传动过程中的冲击载荷，表面根据使用环境做防锈或者耐磨处理，比如发黑或者镀硬铬，适应车间里的油污、粉尘环境。设计建模的时候，需要重点校验各轴段的过渡圆角，避免直角过渡带来的应力集中，同时要保证键槽的对称度公差，让传动件装配后受力均匀，不会出现偏载。另外轴的两端中心孔是加工和检测的基准，建模的时候要保留中心孔的结构，方便后期加工时的定位装夹，也方便后续做动平衡校验的时候使用，尤其是在中高速运转的检测场景里，轴的动平衡精度直接影响检测信号的稳定性。

　　这类轴结构虽然看起来是常规的阶梯轴，但因为配套传感检测场景，对尺寸精度、形位公差的要求比普通传动轴更高，每一个轴段的长度、直径公差都需要和配套的标准件、传感元件做匹配，比如轴承位的公差要选过渡配合，保证轴承内圈和轴同步运转，不会出现跑内圈的问题；密封位的公差要和密封件的内径匹配，保证密封效果的同时不会过度磨损密封唇。轴上的平面结构是为了安装锁紧螺钉，防止配套的触发轮在运转过程中出现周向转动，和键槽配合形成双重固定，在频繁正反转的工况下也能保证固定可靠。整体结构没有多余的复杂设计，所有的轴段、槽、孔都是为了实现功能、方便装配、提升可靠性而设置，完全围绕传感检测场景的实际使用需求做设计，没有冗余结构，加工工艺性也比较好，普通的车削、铣削加工就能完成所有工序，适合批量配套生产。
