带安装支架的导向滑轮结构设计

项目分类:通用五金配件 发布时间:2022-03-16 ID:579416
  • 带安装支架的导向滑轮结构设计
  • 带安装支架的导向滑轮结构设计
  • 带安装支架的导向滑轮结构设计
  • 带安装支架的导向滑轮结构设计
  • 带安装支架的导向滑轮结构设计
  • 带安装支架的导向滑轮结构设计
  • 带安装支架的导向滑轮结构设计

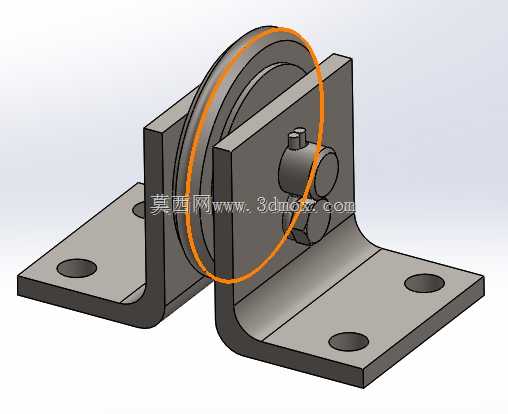

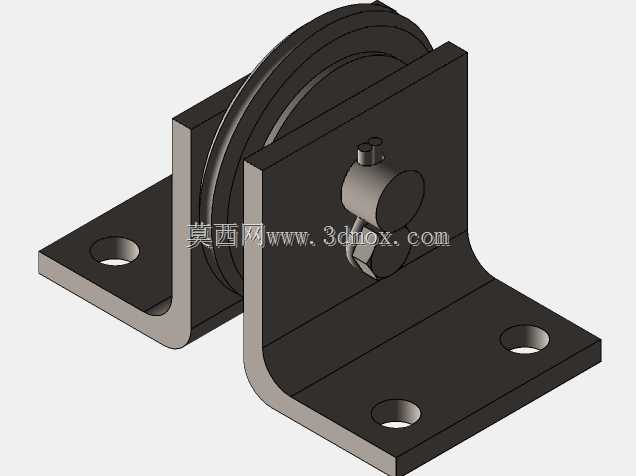

  日常做非标设备结构设计时,这类带一体式安装支架的导向滑轮,是输送线、张紧机构、小型起重导向工位里出镜率极高的部件,很多刚入行的工程师容易忽略它的安装边界和受力细节,最后装配时才发现干涉或者承重不足的问题。先从实际应用场景说,这类滑轮最常出现在轻型物料输送的皮带张紧端、钢丝绳导向的改向位置,还有工装夹具的拉线传动工位,比如车间里的小型工位吊的导向改向、自动化生产线的同步带张紧轮组,甚至一些户外小型设备的缆绳导向固定位,都能用到这类结构,它不需要额外做复杂的安装座,自带的L型折弯支架直接通过螺栓固定在设备框架或者安装基面就行,能省掉不少单独设计安装座的时间。

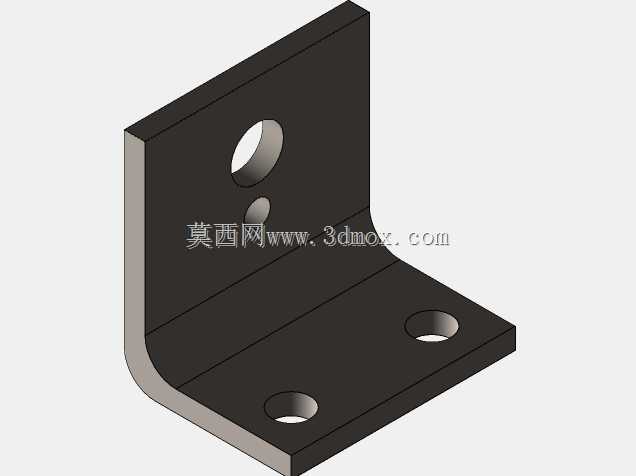

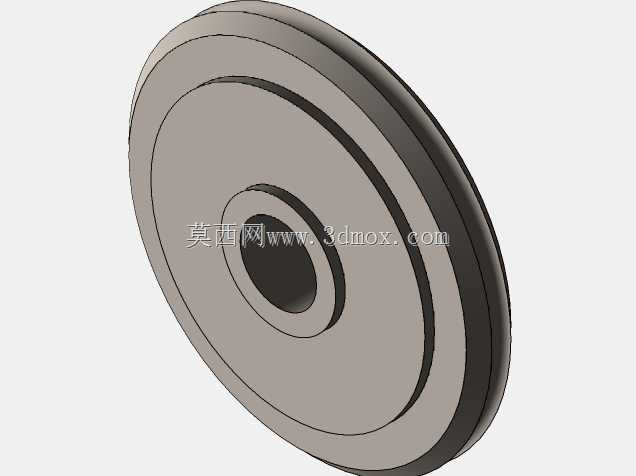

  从功能特性来看,这个滑轮的轮体做了内凹的绳槽设计,槽面的弧度是匹配常用的圆截面缆绳、三角带或者圆皮带的曲率做的,能避免绳索在传动过程中出现脱槽、跑偏的问题,轮体和中心销轴之间预留了转动间隙,销轴端部做了锁紧限位结构,不会在长期转动过程中出现销轴窜动、轮体脱落的情况。两侧的安装支架是对称折弯的L型结构,两个支架分别夹持在轮体的两侧,既给轮体提供了双侧支撑,相比单侧悬臂的滑轮结构,抗侧向载荷的能力提升了不少,就算绳索传动时有轻微的侧向偏载,也不会出现轮体卡滞或者支架变形的问题。

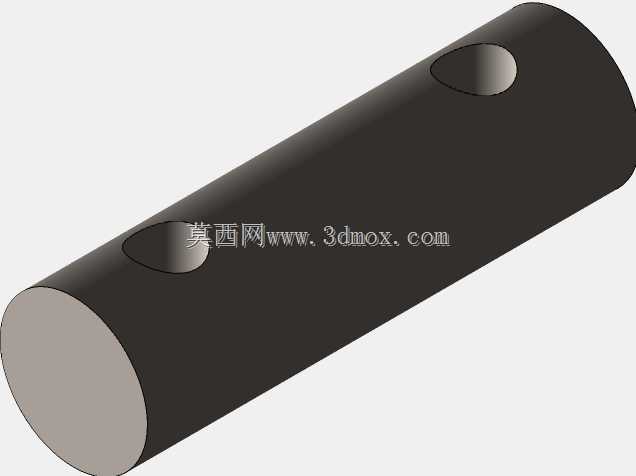

  设计思路上,这个结构优先考虑了安装便捷性和结构刚性的平衡,支架的底板上开了四个通孔,是适配常用的内六角螺栓安装尺寸的,安装时不需要额外做定位工装,直接把底板贴紧安装基面,穿入螺栓拧紧就能完成固定。轮体的中心高度和支架底板的间距是经过匹配的,保证绳索在绕入绕出轮槽的时候,不会和支架的立板发生摩擦,轮槽的宽度留了足够的余量,就算绳索在传动过程中有小幅的摆动,也不会蹭到支架侧壁。做三维建模的时候,要特别注意销轴和轮体内孔的配合间隙,不能选太紧的过渡配合,不然轮体转动阻力大,长期使用会出现磨损卡滞,也不能选太松的间隙配合,不然轮体转动时会有径向窜动,导致绳索传动不平稳。

  再说到外形尺寸和安装边界,这个滑轮组件的整体安装 footprint 是由两个L型支架的底板尺寸决定的,四个安装孔的孔位间距要和常用的铝型材安装孔距、钢板安装基面的预留孔位匹配,设计时要注意支架立板的折弯圆角,不能因为折弯半径太小导致支架出现应力集中,在长期受载的情况下出现开裂。轮体的外径决定了绳索的最小弯曲半径,选型或者建模时要确认所用绳索的最小弯曲半径要求,不能让轮径太小导致绳索反复弯折出现过早疲劳损坏。另外,销轴的伸出端长度要控制好,不能超出支架外侧太多,不然会和周边的设备部件发生干涉,端部的锁紧结构要做沉头设计,避免突出的螺栓头刮擦到传动的绳索或者周边的管线。

  实际做结构校验的时候,还要考虑轮体和支架的材质匹配,如果是用在有腐蚀的工况,支架可以选不锈钢板材折弯,轮体选尼龙或者不锈钢材质,如果是用在重载的工位,支架要选厚度足够的碳钢板做喷塑处理,轮体选钢件表面做淬火处理,提升槽面的耐磨性能。很多新手在画这类模型的时候,容易忽略支架折弯时的工艺让位,在立板和底板的折弯处没有留足够的圆角,实际生产折弯的时候会出现板材开裂,或者安装时底板和基面不能完全贴合的问题,还有轮槽的深度要足够,至少要能包裹住绳索直径的三分之一,不然传动时绳索很容易从槽里跳出来,引发设备故障。
