镀锌钢分叉弯转组合式输送导管结构

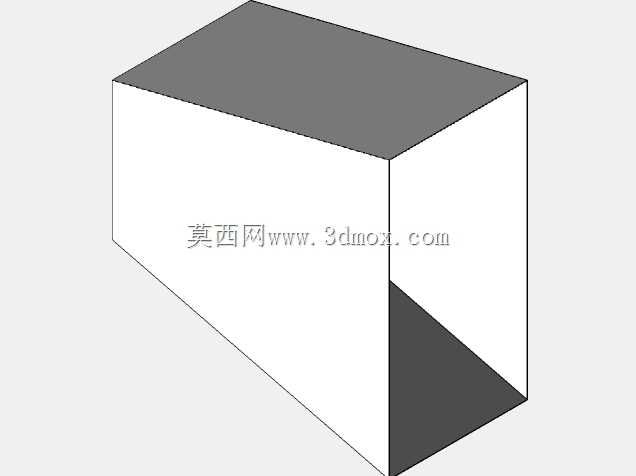

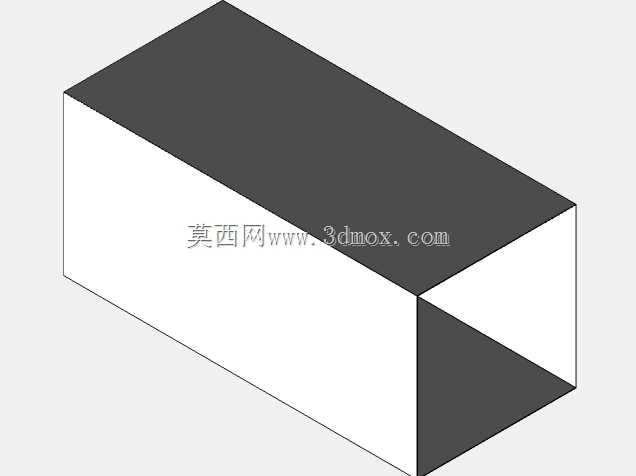

　　在工业流体输送、除尘排风、工艺介质分流的现场工况里，这类分叉弯转的组合导管是管路布设中很常见的非标适配构件，不同于标准等径直管或成品弯头，它需要同时完成流向90度转向、单路输入双路输出的分流功能，很多时候还要匹配现场设备接口的错位偏差，因此这类构件的建模精度直接影响后续管路安装的同轴度与密封可靠性。从结构功能上看，该导管采用镀锌钢作为加工基材，本身兼顾了结构强度与基础防腐蚀能力，适合输送常温下的低压气体、小颗粒散料或是常规工业废水，在车间除尘系统的支管分流、小型设备的冷却风路分配、普通工况的工艺气路排布场景中都能适配。设计这类构件的时候，首先要确定的是入口端的直管段长度，这段直管不能过短，否则介质流入弯转段时会产生过大的紊流阻力，

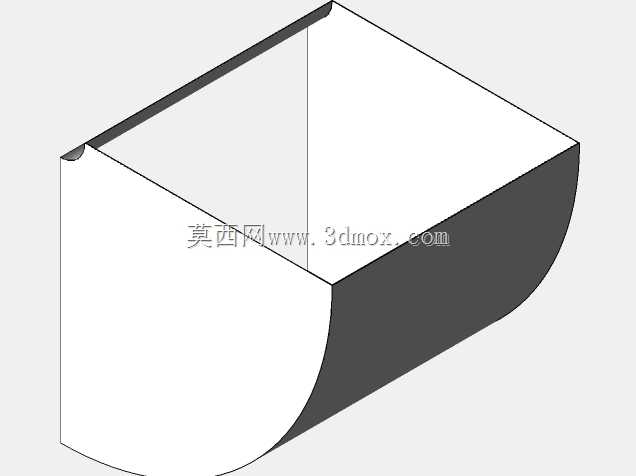

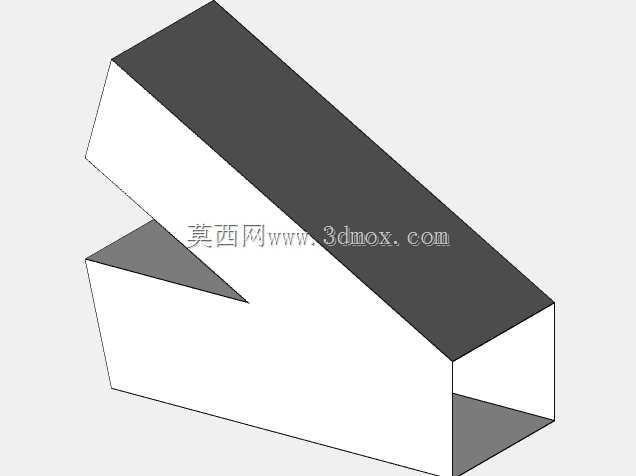

　　也不能过长，不然会额外占用安装空间，通常要保证入口直管长度不小于1.5倍的管路通径，给介质留出稳定的流动缓冲段。弯转段采用的是等径圆弧弯结构，而非直角拼接的方角弯，圆弧的弯曲半径设置为1.2倍通径，这个数值是兼顾空间占用和流动阻力的平衡选择——弯曲半径太小会导致介质在弯处流速突变，增大压损还容易在输送散料时造成堵料，弯曲半径太大则会让整个构件向外突出过多，挤占周边设备的安装检修空间。分叉段的结构是整个构件的设计核心，从弯转段下来的主管路通过Y型分流结构分成两个出口支路，两个支路的夹角设置为42度，这个角度不是随意选取的：如果分叉夹角过小，两个出口的管路会靠得太近，后续安装法兰或者抱箍的时候操作空间不足，现场拧螺栓都没法下工具；

　　如果夹角过大，分流处的局部阻力会陡增，介质流向偏转太急，不仅会增大整个管路系统的压损，输送含颗粒介质的时候还会在分叉的锐角位置造成严重的冲刷磨损，缩短构件的使用寿命。两个出口支路的末端都做了平直段设计，长度预留了足够的法兰焊接或者快装接头安装的空间，其中一个出口支路额外做了小角度的弯转调整，是为了适配现场两个对接接口不在同一安装平面的错位情况，避免安装时强行掰动管路造成额外的装配应力，镀锌钢的板材拼接采用的是等壁厚对接，所有拼接位置都做了内焊缝打磨处理，保证管路内壁光滑无凸起，不会在输送过程中挂留物料造成积堵。从安装边界来看，整个构件的安装固定点需要设置在入口直管段的根部和分叉交汇的位置，

　　两个点位的支撑可以避免管路运行时因为介质流动产生的振动造成焊缝开裂，安装时要保证入口端的轴线与上游设备的输出轴线同轴度偏差不超过1mm，两个出口端的轴线偏差控制在1.5mm以内，否则对接时会产生强制装配应力，长期运行下容易在焊缝位置出现泄漏。这类构件在建模的时候，要特别注意各个拼接段的壁厚一致性，镀锌钢板材的壁厚根据通径大小匹配，通径在100mm以下时选用2mm厚板材，通径100-200mm时选用3mm厚板材，保证构件在1MPa以下的工作压力下不会出现鼓胀变形，同时所有的折弯位置都要预留板材折弯的工艺圆角，避免折弯时出现板材开裂的问题，分叉位置的相贯线要做平滑过渡处理，不能出现尖锐的内角，减少介质流动的阻力点。在实际现场应用中，这类组合导管经常用来替代多个标准弯头、三通拼接的管路结构，因为多个标准件拼接需要多道焊缝，不仅安装工作量大，每个接缝都是潜在的泄漏点，而整体式的组合导管只有两端和上游、下游设备对接的两道接缝，泄漏风险大幅降低，同时整体式结构的流动阻力比多件拼接的管路低15%左右，能有效降低配套风机或者泵的运行能耗。另外镀锌钢材质的表面不需要额外做防腐涂装，加工完成后只要做好焊缝位置的补锌处理，就能在普通室内工况下使用十年以上，维护成本很低，适合在五金加工车间、粮食输送生产线、小型通风除尘系统这类对成本控制比较严格，同时管路布局有非标适配需求的场景使用。
