PN16压力等级带颈焊接法兰结构

　　在工业管道系统的搭建与运维环节，带颈焊接法兰是实现管段、阀门、泵体等部件刚性连接的核心承压元件，PN16等级的该类法兰，适配1.6MPa公称压力的管路工况，广泛应用于市政给排水、化工介质输送、暖通循环管网、工业蒸汽管线等场景，是中低压管路系统中兼顾连接强度与密封可靠性的常用连接件。从实际使用场景来看，这类带颈法兰区别于平焊法兰的核心点，在于颈部的锥形过渡结构，能够将管道接口处的应力集中点有效分散，避免平焊法兰在交变载荷、温度波动工况下容易出现的焊缝开裂问题，尤其适合管路存在轻微振动、介质温度周期性变化的使用场景，比如厂区循环水站的泵出口连接段、换热设备的进出口管路，都大量采用该压力等级的带颈对焊法兰。从设计逻辑上看，

　　法兰盘本体的螺栓孔采用圆周均布设计，孔位的分度圆直径、孔径大小严格匹配对应公称通径的紧固件规格，安装时通过对称拧紧螺栓，将两片法兰之间的密封垫片均匀压紧，实现介质的无泄漏密封；颈部的内径与对接管道的外径保持一致，焊接时采用对接焊缝形式，焊缝可以进行无损探伤检测，相比平焊法兰的角接焊缝，焊接质量更容易管控，承压时的焊缝受力状态更合理，能够有效降低焊缝处的介质泄漏风险。在安装边界方面，法兰的总高度由颈部长度与法兰盘厚度共同决定，颈部的锥度设计既保证了与管道对接时的同轴度，也为焊接操作预留了足够的操作空间，避免焊接时焊枪触碰法兰盘本体影响焊接质量；法兰盘的外径尺寸决定了安装时所需的径向操作空间，在管路排布设计时，需要预留出螺栓穿入、

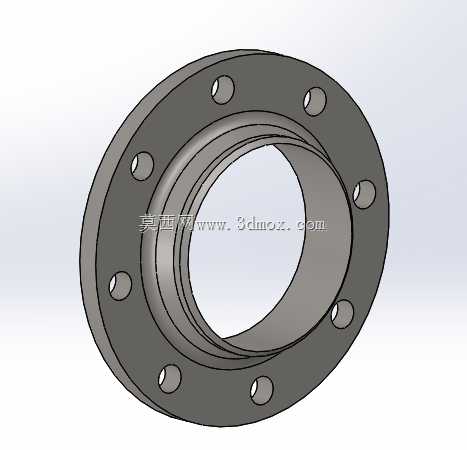

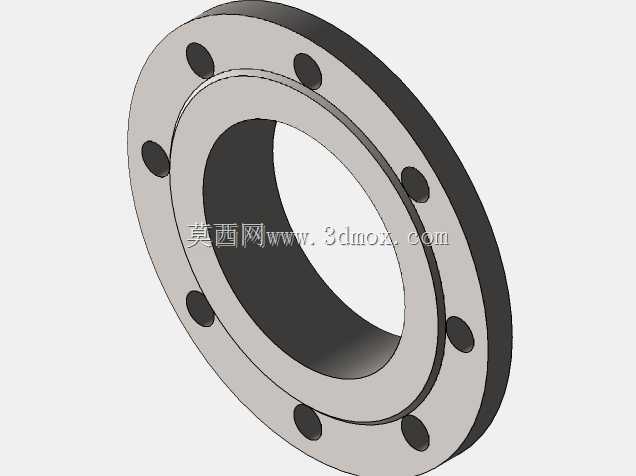

　　拧紧的操作距离，尤其是靠近墙面、设备壳体的管段，需要提前核算法兰外径与周边结构的间隙，避免出现安装时螺栓无法穿装的问题。从结构特性来看，法兰盘的密封面采用突面形式，适配非金属平垫片、缠绕式垫片等常用密封件，密封面的表面粗糙度需要控制在合理区间，既不能过于光滑导致垫片受压后无法产生足够的咬合摩擦力，也不能过于粗糙导致密封面存在微观缝隙引发介质渗漏；颈部与法兰盘的过渡位置采用圆角过渡，避免直角结构带来的应力集中，在管路承受内压时，过渡圆角能够将法兰盘承受的螺栓压紧力均匀传递到颈部，再传导至对接管道，减少局部应力过大导致的法兰变形问题。在三维建模过程中，需要重点管控几个关键尺寸的精度：首先是螺栓孔的位置度，

　　必须保证圆周均布的孔位角度偏差在允许范围内，否则现场安装时会出现螺栓无法穿入的问题；其次是颈部的内径尺寸，需要与对接管道的外径实现精准匹配，避免组对时出现错边量过大，影响焊接质量；再者是密封面的平面度，建模时需要保证密封面整体平面度符合公差要求，避免安装后垫片压紧力不均导致泄漏。实际选型应用中，PN16等级的带颈法兰通常适配Q235、20号钢等常用碳素结构钢材质，也可根据输送介质的腐蚀性选用不锈钢材质，不同材质的法兰在厚度、颈部尺寸上会有细微差异，但整体连接尺寸保持统一，保证同压力等级、同公称通径的法兰具备互换性。在管路系统的应力计算中，带颈法兰的刚度要远高于平焊法兰，能够承受更大的管道轴向推力与弯矩，在长距离管线的固定支架附近、设备进出口的应力释放段，采用该类法兰能够有效降低管路应力对设备接口的损伤，避免设备接口因受力过大出现变形、泄漏。日常运维中，这类法兰的检修也较为便捷，当管路需要改线、设备需要更换时，只需拆卸连接螺栓即可实现部件分离，无需像焊接连接那样切割管道，大幅降低了检修的工作量与成本。建模时还需要考虑法兰与管道、垫片、螺栓的装配干涉问题，法兰盘背面的螺栓孔位置需要预留足够的螺栓头、螺母放置空间，颈部与管道对接的端口需要加工焊接坡口，建模时可以将坡口结构一并体现，方便后续生成工程图时直接标注焊接要求，为生产加工提供准确的结构参考。
