箱式内置凸轮传动执行机构设计

　　这套凸轮传动执行结构，目前在轻工包装、小型检测设备的工位切换、行程触发场景里应用十分普遍，不少需要固定行程往复动作、且对安装空间有严格限制的台式设备，都会优先选用这类封闭箱式的凸轮结构，相比外露的连杆传动，封闭箱体既能避免车间粉尘、加工碎屑进入运动副造成磨损，也能防止操作人员误触运动部件带来安全隐患。从实际使用场景来看，这类结构常被用来驱动检测工位的顶料杆、打标机构的压头、小型装配工位的往复推块，只要匹配对应的凸轮轮廓曲线，就能实现预设的从动件运动规律，不管是等速运动、等加速等减速还是简谐运动轨迹，都能通过凸轮型线的设计直接实现，不需要额外搭配复杂的电控程序，纯机械结构的可靠性在长时间连续运行的产线工位上优势非常明显。

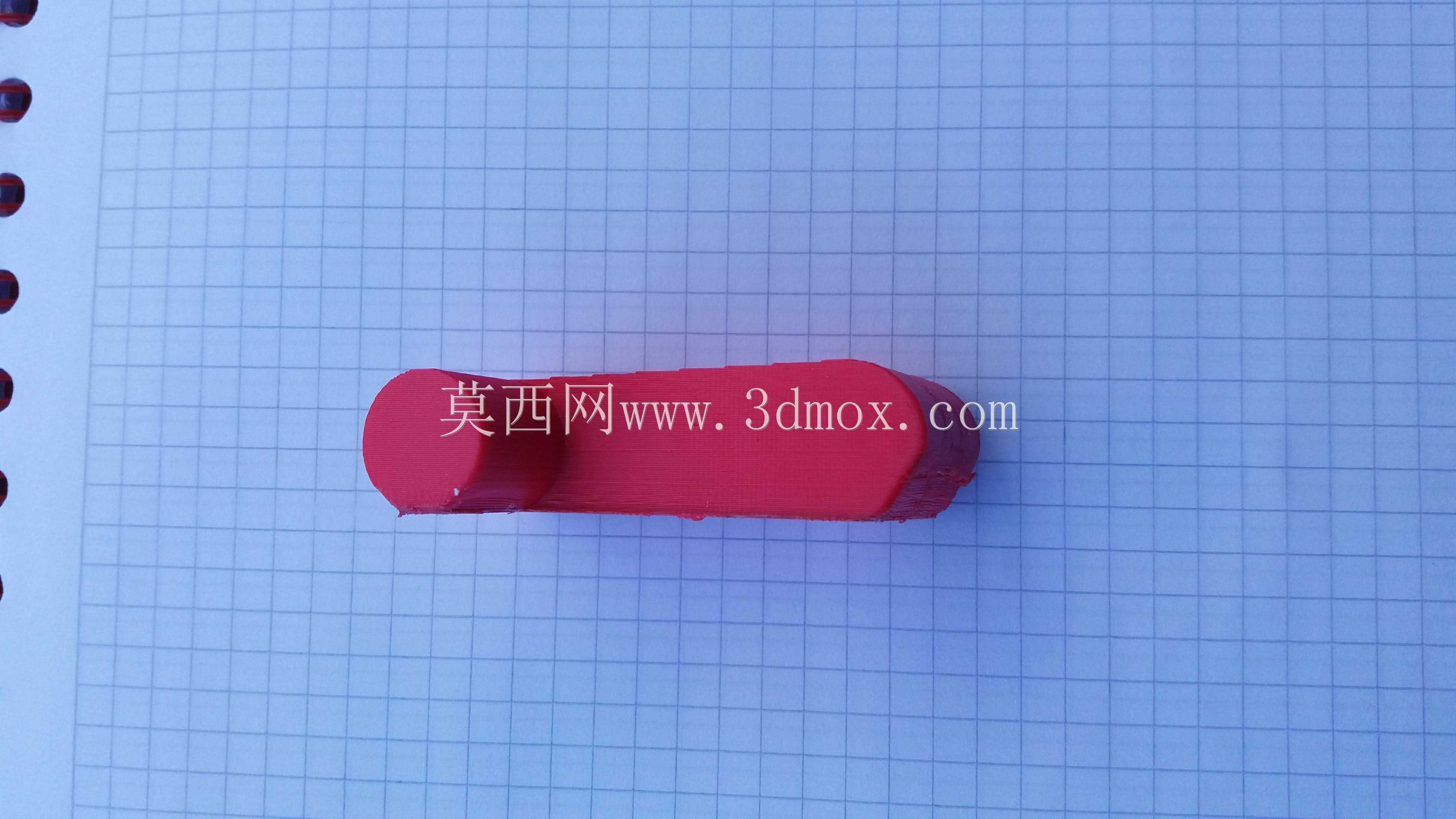

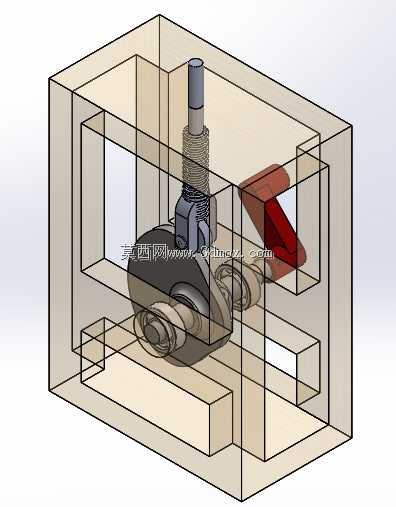

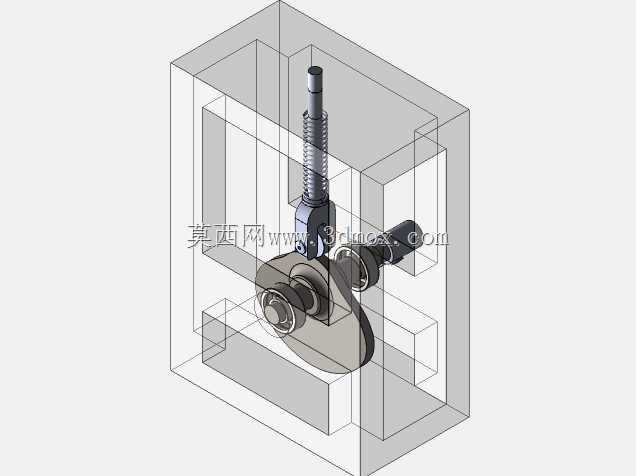

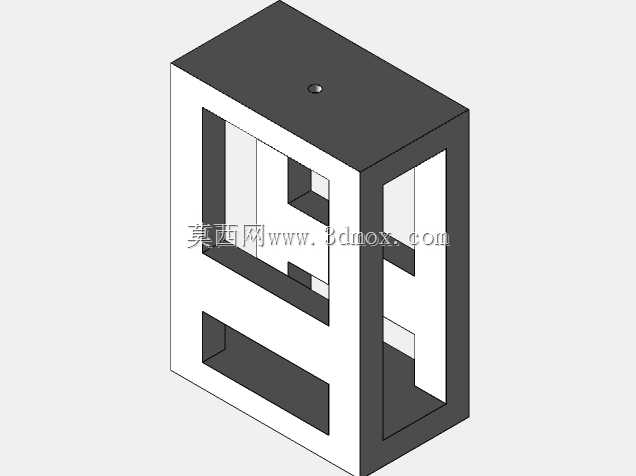

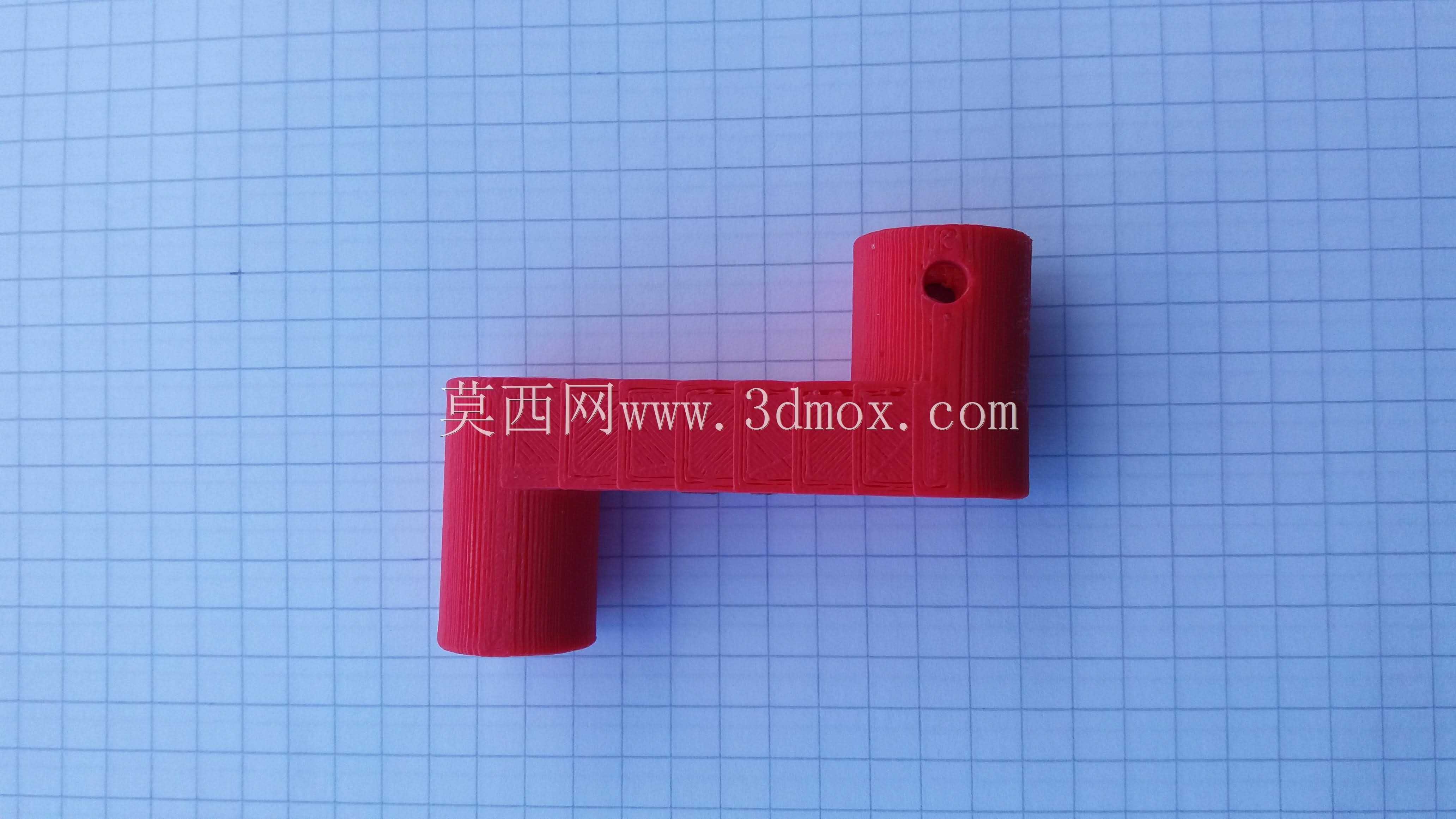

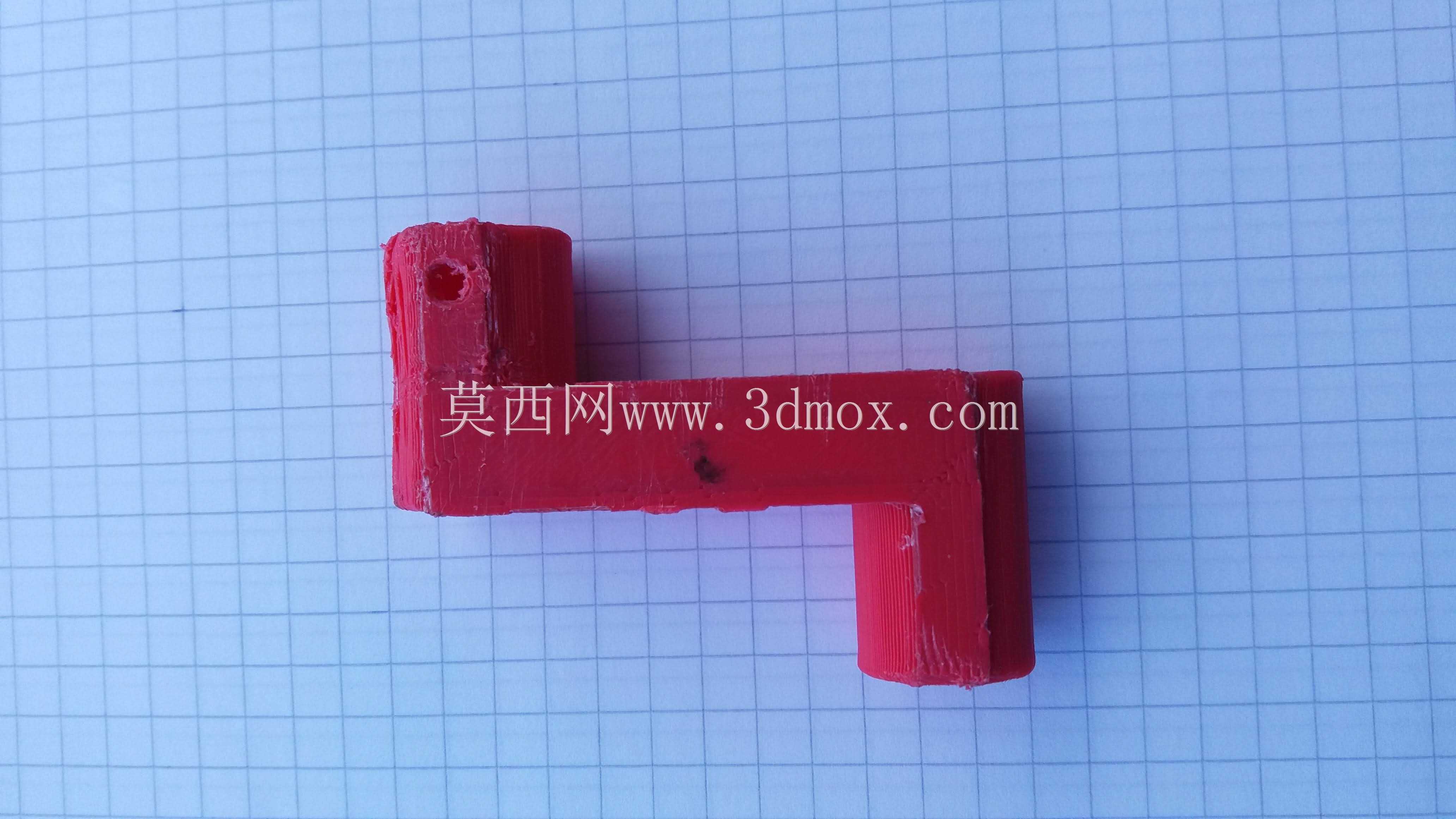

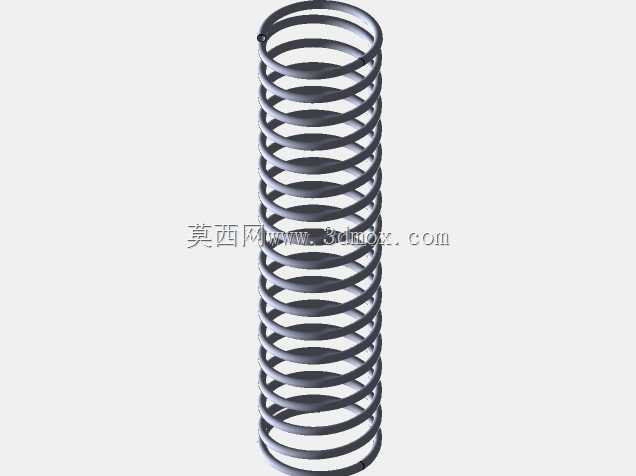

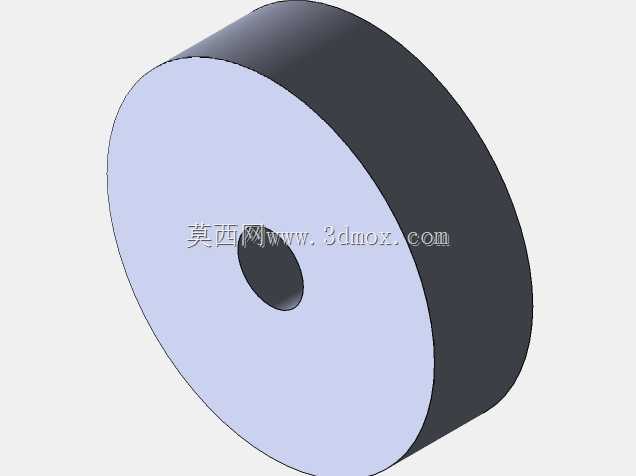

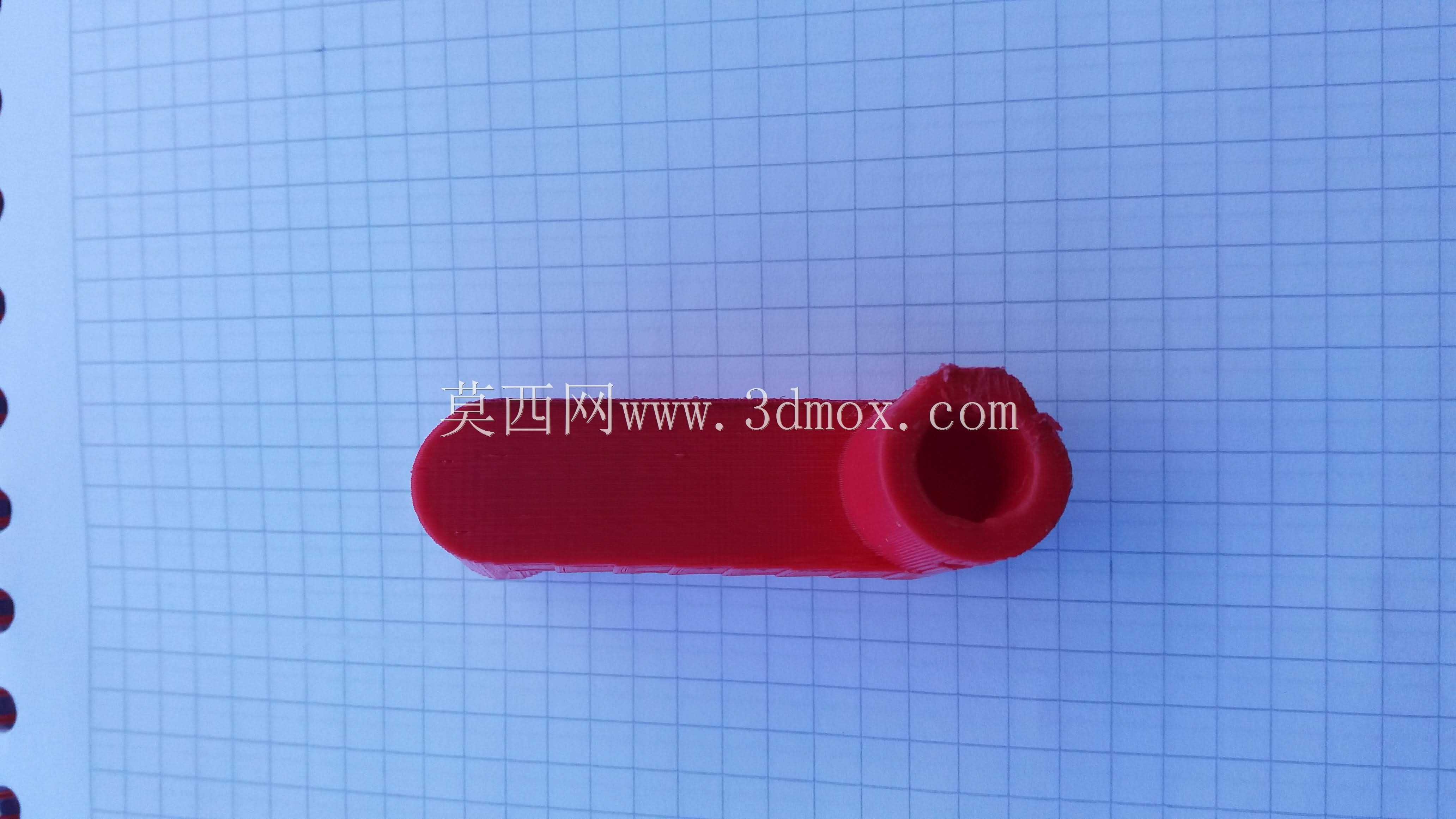

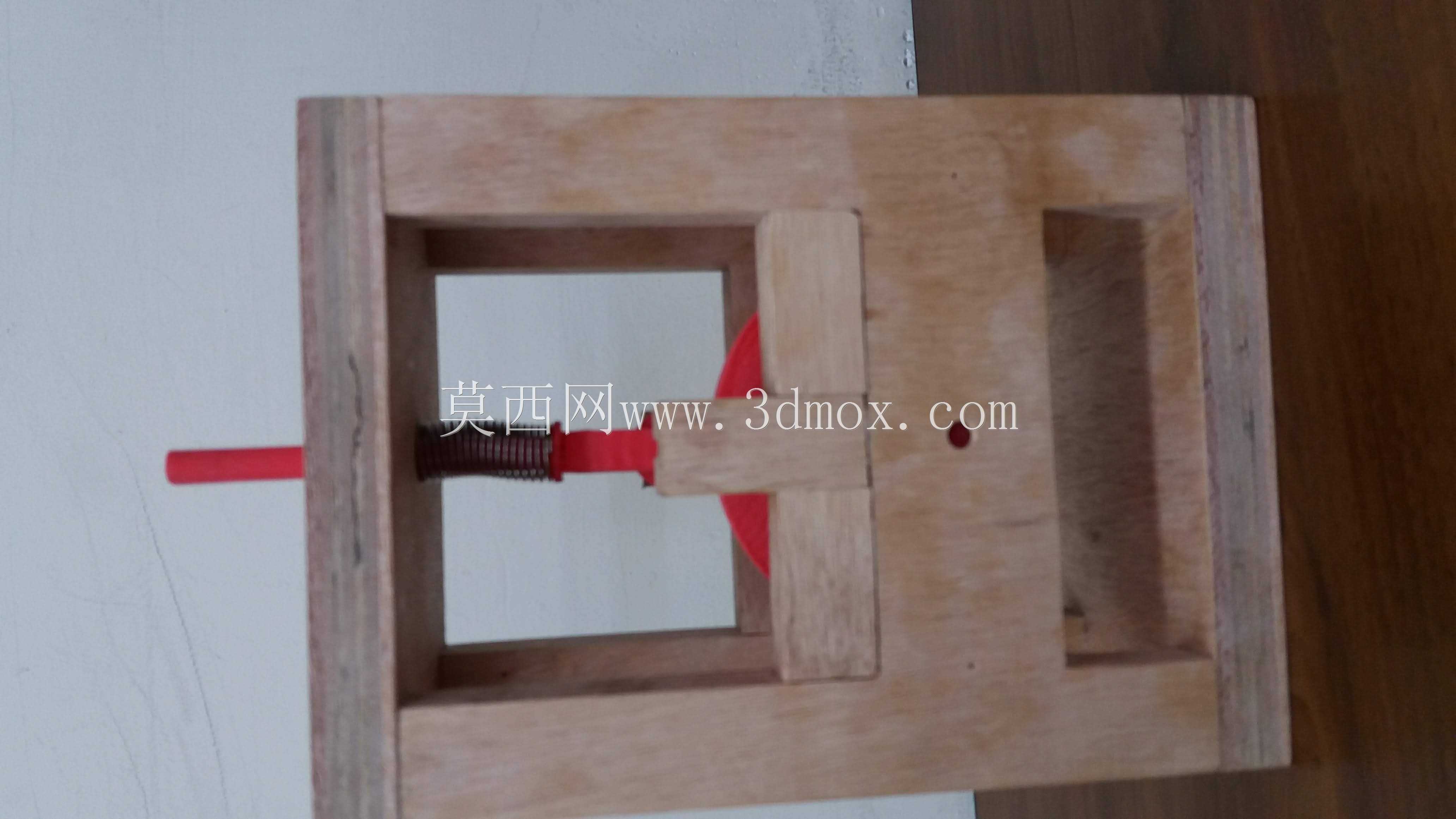

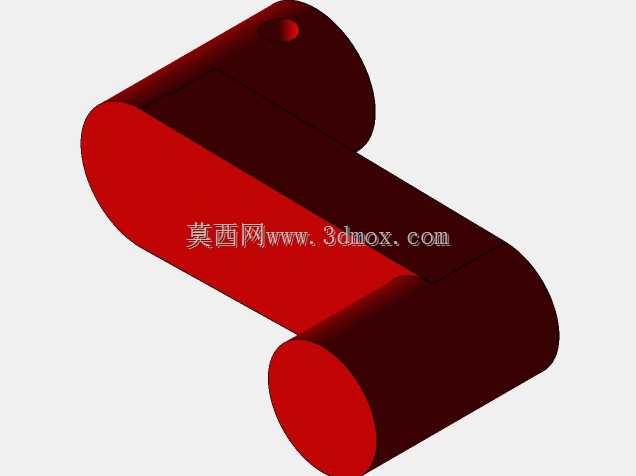

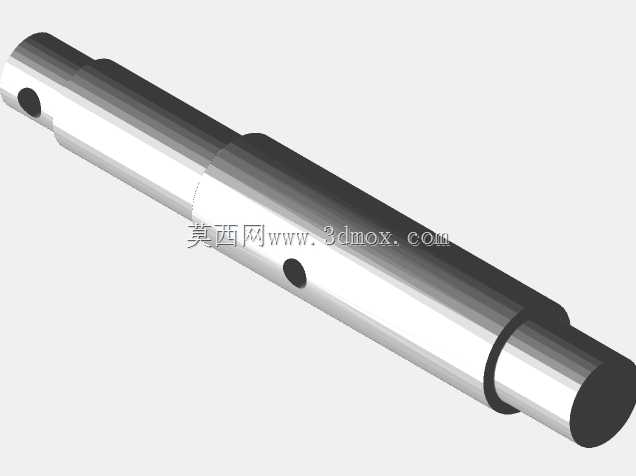

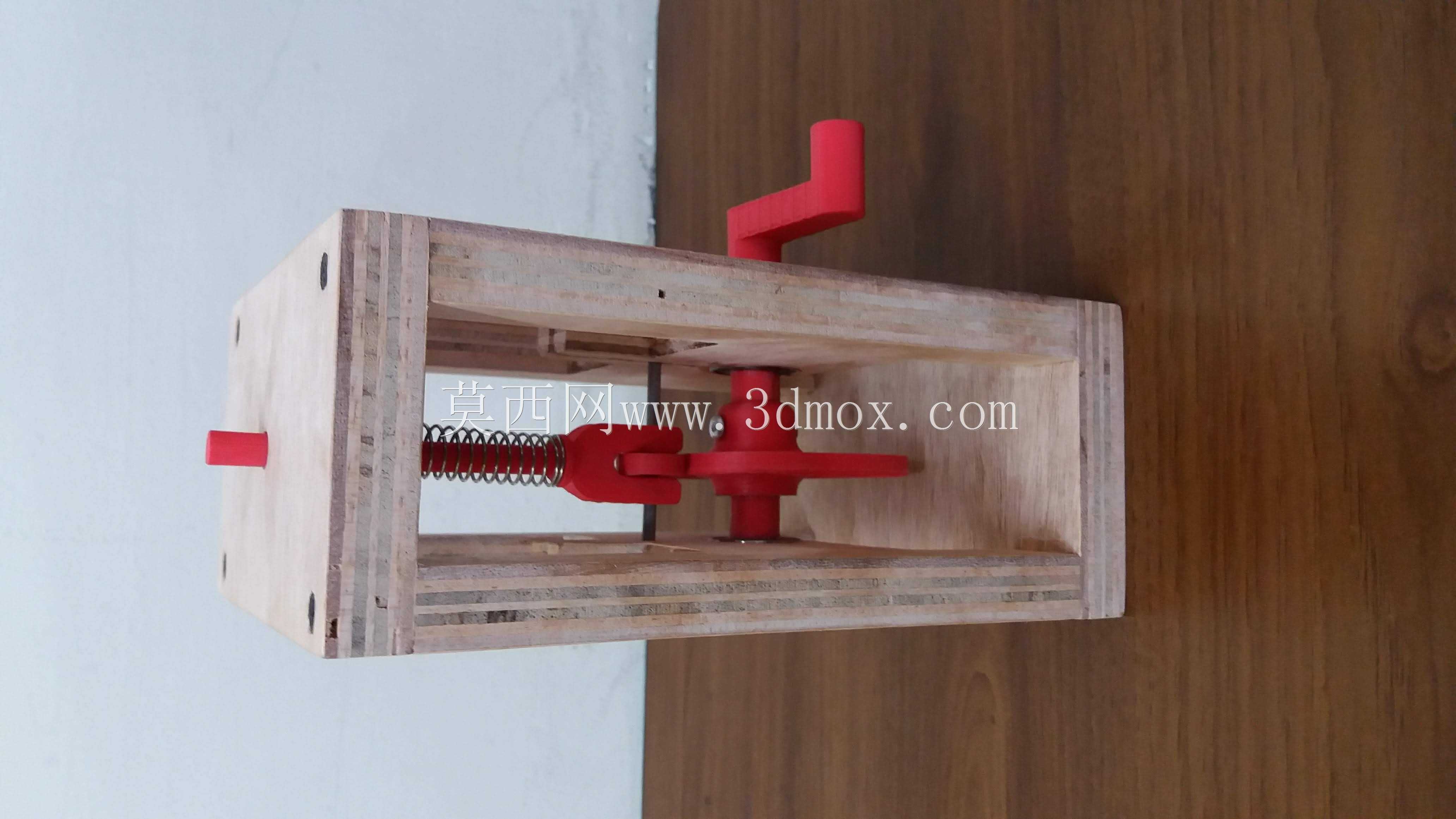

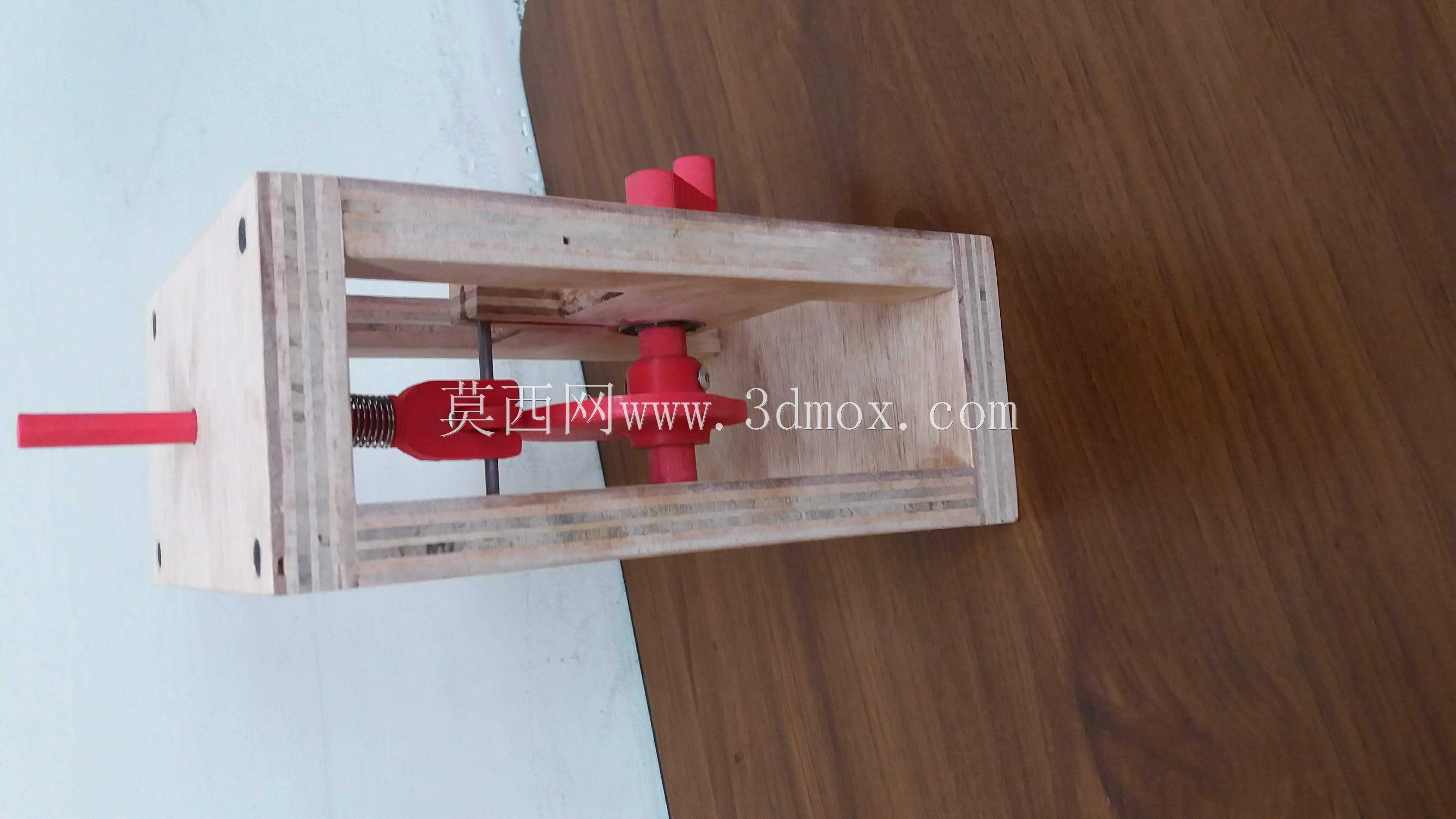

　　设计这套结构的时候，首先要明确的是从动件的行程需求和运动规律，顶部的从动杆搭配了复位弹簧，凸轮转动过程中推动从动杆完成升程动作，弹簧提供回程的复位力，这种力封闭的结构相比形封闭的槽凸轮，加工难度更低，后期维护更换弹簧也更方便，适合行程不大、负载较轻的触发类动作。箱体的设计采用了一体式框型结构，内部预留了凸轮轴的安装轴承位，两侧的轴承孔同轴度公差控制在IT7级，避免凸轮轴转动时出现卡滞、窜动的问题，箱体侧面预留的手动操作手柄，既可以在设备调试阶段手动盘车验证动作行程，也能在设备断电、急停状态下手动复位从动杆，避免工位卡料带来的拆机麻烦。安装边界上，整个箱体的外部轮廓为规整的长方体，底部和侧面都预留了安装沉孔，

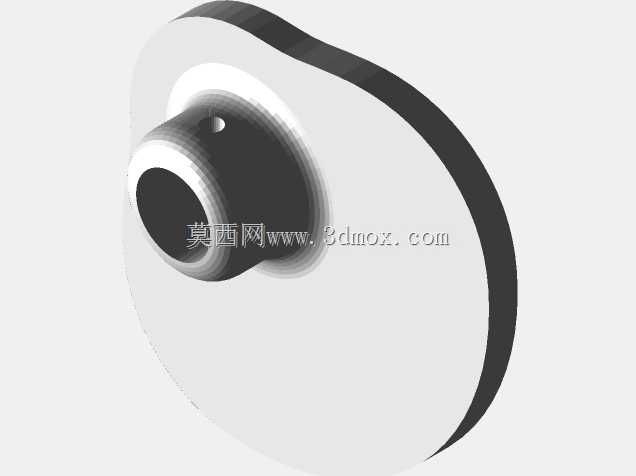

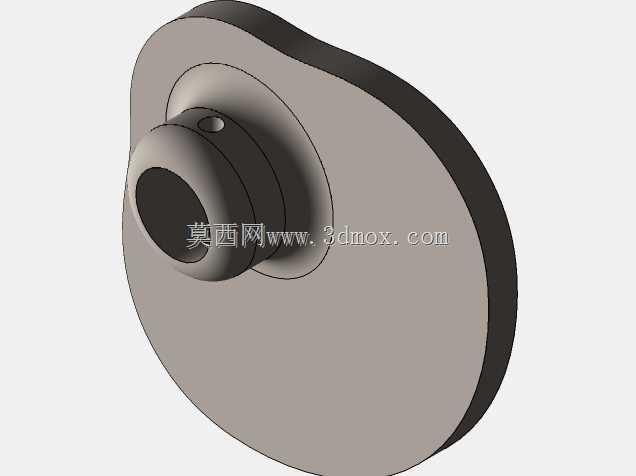

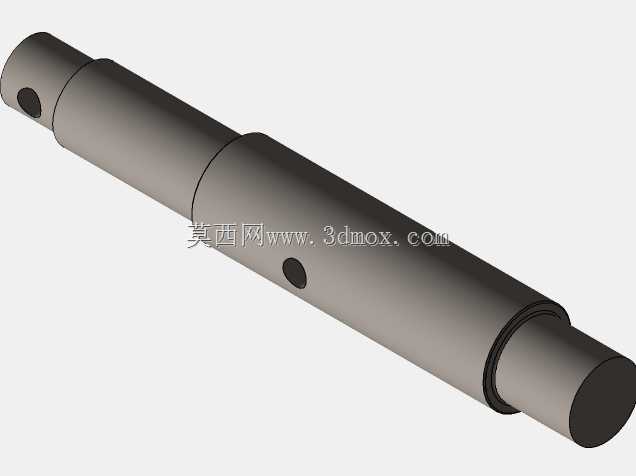

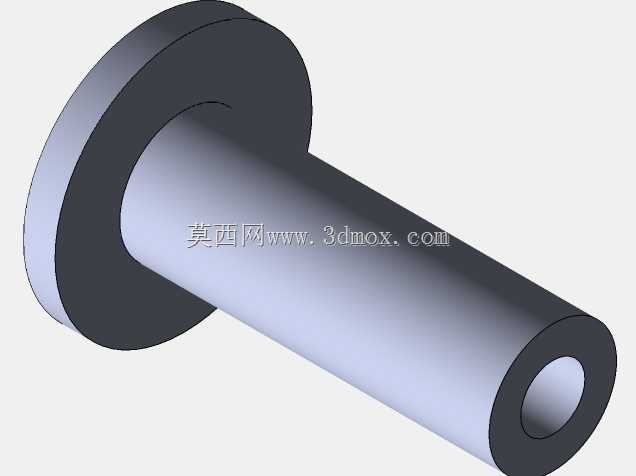

　　可以直接通过螺栓固定在设备的安装基板上，不需要额外设计转接支架，外部没有突出的运动部件，安装时只需要预留出顶部从动杆的伸出空间、侧面手柄的操作空间即可，整体占用的安装空间非常紧凑，适合集成在台式小型设备的内部框架里。凸轮和从动件的接触端设计了平底接触结构，相比尖顶从动件，平底接触的接触应力更小，耐磨性能更好，长时间运行的磨损量更低，配合定期加注润滑脂，维护周期可以拉长到半年以上。凸轮轴的输入端可以根据实际需求连接驱动电机，也可以通过同步轮、齿轮和设备的主传动链联动，不需要单独配置驱动源，进一步降低整套机构的成本。在结构细节上，箱体内部预留了润滑脂的存储空间，运动副表面的润滑脂不会轻易泄漏，

　　外部的透明视窗设计可以直接观察内部凸轮的运行状态、润滑脂的余量，日常巡检不需要拆开箱体就能判断机构的运行状态，减少日常维护的工作量。需要注意的是，设计这类凸轮机构时，弹簧的刚度要匹配从动件的负载和回程速度，刚度过大会造成凸轮和从动件接触应力过大加剧磨损，刚度过小则会出现回程滞后、从动件跳动的问题，直接影响动作的精度；凸轮轮廓的加工粗糙度要控制在Ra1.6以下，降低接触表面的摩擦阻力，减少运行过程中的噪音和磨损。这套结构的从动杆运动方向和凸轮轴的轴线垂直，整体传动链短，没有多余的传动环节，动作响应速度快，只要凸轮型线加工到位，从动件的行程重复精度可以控制在0.05mm以内，完全能满足普通检测、装配、打标工位的动作精度要求，相比气缸驱动的往复机构，不需要搭配气源和气路元件，在没有气源配套的小型台式设备上适配性更强，也不会出现气缸漏气、气压波动造成的动作不稳定问题。
