天圆地方收腰造型玻璃水杯结构设计

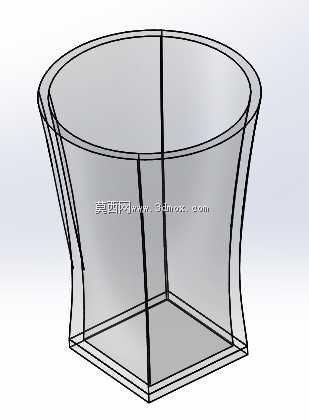

　　日常接触的玻璃水杯设计，往往容易陷入直筒、圆弧的固化造型思路，这款天圆地方收腰结构的玻璃容器，在结构落地层面做了不少贴合实际使用场景的考量。先从使用端的实际需求说起，日常手持水杯时，直筒造型容易出现握持打滑的问题，尤其是杯身沾有冷凝水的场景，这款设计的收腰段刚好对应成年人手掌自然握持的虎口贴合位置，向内收窄的曲面能让手指自然形成包裹受力，不需要刻意施加握力就能稳定持握，减少滑脱风险。杯口采用正圆形开口设计，完全匹配日常饮水时的唇部贴合弧度，不会出现异形杯口容易漏水、贴合度差的问题，圆形的杯口也适配市面上绝大多数通用杯盖的密封尺寸，不需要单独开模做配套密封件，能降低后续配套生产的成本。杯底采用正方形平底结构，相比圆形杯底，

　　方形结构放置在桌面时的接触边界更规整，不会因为桌面轻微倾斜就出现滚动滑落的情况，四个边角做了圆弧过渡处理，避免直角玻璃结构在受热时出现应力集中导致的开裂问题，同时方形底座也适配常规的杯垫、车载杯架的方形卡位，拓展了使用场景的适配范围。从结构建模的思路来看，整个杯身采用薄壁抽壳结构，壁厚控制在均匀的2mm区间，玻璃材质的成型过程中，均匀壁厚能避免厚薄不均导致的冷却收缩差，减少成型后的内应力，降低使用过程中遇冷遇热炸裂的概率。天圆地方的过渡段没有采用生硬的直面转折，而是用双曲率的顺滑曲面连接圆形杯口和方形杯底，曲面的曲率变化经过反复调整，既保证了造型的流畅感，也让玻璃吹制过程中料体能均匀延展，不会出现局部过薄或者积料的问题。

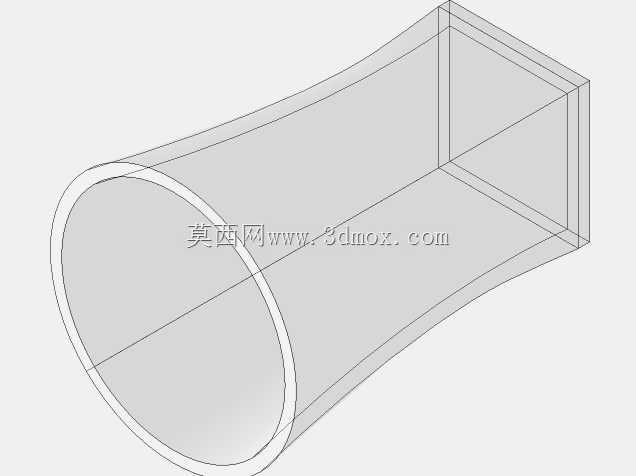

　　收腰位置的最小截面尺寸经过测算，既保证了握持的贴合度，也没有过度压缩内部的盛液容积，整杯的盛液容量控制在常规饮水杯的300-350ml区间，满足单次饮水的容量需求，同时整体高度控制在120mm左右，杯口最大直径80mm，杯底方形边长70mm，收腰位置最小截面的等效直径60mm，这个尺寸边界刚好能适配常规的家用消毒柜杯架卡位、办公桌边的杯槽尺寸，不会出现尺寸过大放不进常规置物空间的问题。从结构强度的角度考虑，杯口位置做了1.5mm的卷边加厚处理，这个位置是日常使用中最容易磕碰的部位，加厚卷边能提升抗冲击强度，同时卷边的圆滑处理也能提升唇部接触的舒适度，不会出现锋利的切口边缘。杯底位置做了0.8mm的加厚凸底设计，凸底的环形接触边能让杯身放置时更平稳，同时加厚的底部能提升放置时的抗磕碰能力，避免日常放置时的轻微撞击导致杯底碎裂。整个曲面过渡的位置没有出现曲率突变的棱线，所有转折位置的曲率半径都控制在R5以上，避免玻璃成型过程中在棱线位置出现应力集中，也能减少日常清洗时的清洁死角，圆弧过渡的表面不容易残留茶渍、咖啡渍，日常打理更方便。在实际应用场景中，这款造型的玻璃容器既可以作为日常饮水的水杯使用，也可以作为小型的绿植水培容器、桌面收纳容器放置回形针、图钉等小型办公文具，方形的底座在放置时不会滚动，作为收纳容器使用时的稳定性更好。建模过程中采用曲面放样加实体抽壳的思路，先分别绘制杯口的圆形草图和杯底的方形草图，

　　在收腰位置添加控制截面调整曲率变化，通过引导线控制整个曲面的顺滑过渡，完成整体曲面后缝合为实体，再进行抽壳处理，最后添加杯口卷边、杯底凸台的细节结构，整个建模过程全程检查壁厚的均匀性，通过曲率分析工具确认所有曲面的曲率过渡顺滑，没有出现反曲率的褶皱面，保证后续玻璃成型的工艺可行性。针对玻璃材质的成型特性，所有的边角过渡都避免了锐角，所有的壁厚变化都采用渐变过渡，没有出现突然的壁厚增减，避免成型过程中出现料流不均、冷却应力过大的问题。从安装和适配的边界来看，整个杯身的最大外轮廓尺寸没有超过常规杯具的通用尺寸，不管是配套硅胶杯套、玻璃盖还是不锈钢茶漏，都能选用通用的标准配件，不需要定制特殊尺寸的配件，能大幅降低后续量产的配套成本。日常使用时，收腰的位置刚好能适配常规的杯刷尺寸，清洗时杯刷能顺利到达杯身的所有内壁位置，不会出现异形结构常见的清洗死角。
