带座轴承键连接传动轴组件结构

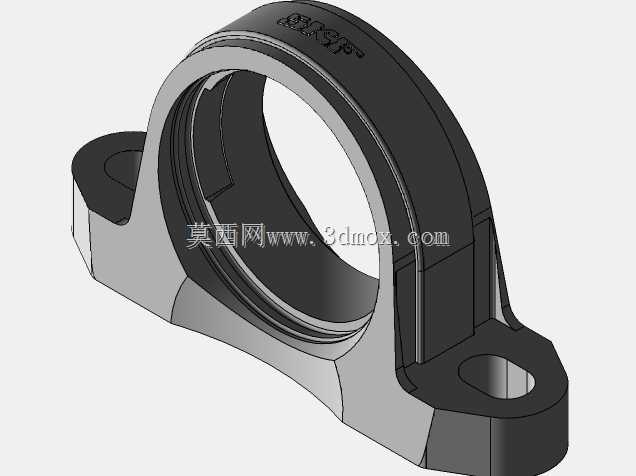

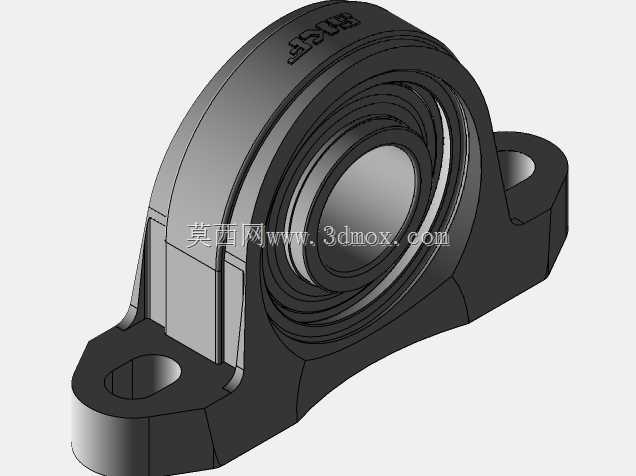

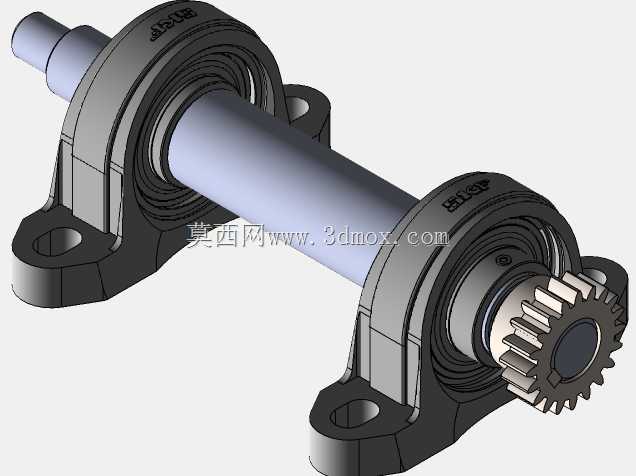

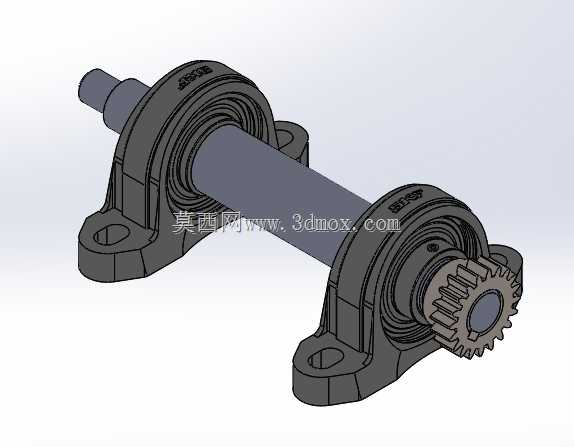

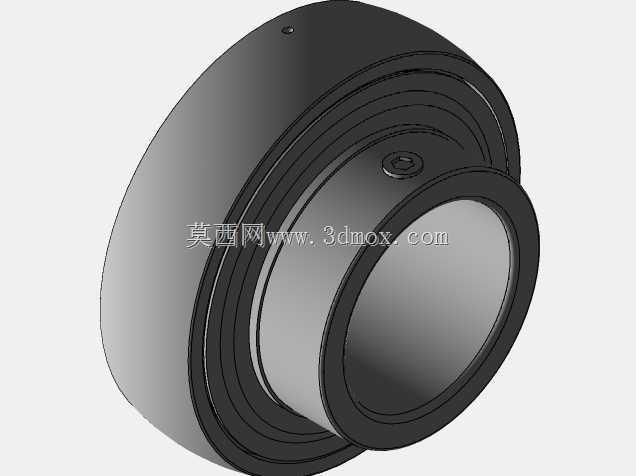

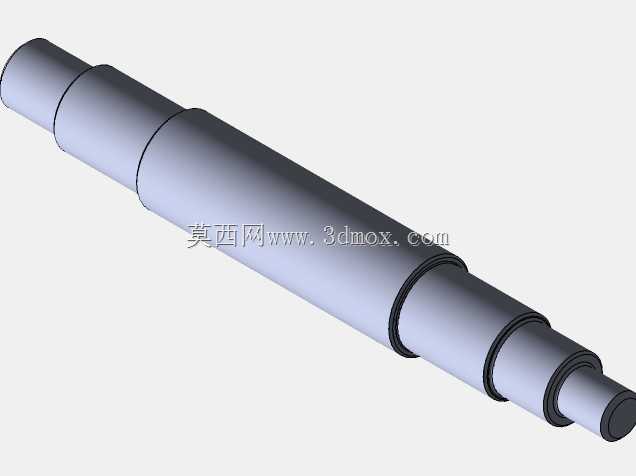

　　这套轴键轴承组合结构，常见于中小功率的动力传递工位，比如轻工输送线的从动辊支撑、小型包装设备的动力输出端、自动化检测设备的传动工位，核心作用是在支撑旋转轴的同时，通过平键传递扭矩，末端的齿轮可以和相邻传动件啮合，完成动力的转向或者减速传递。两个立式带座轴承作为整个组件的支撑基础，轴承座采用铸铁材质的一体式铸造结构，底部的两个安装耳预留了通孔，安装时可以直接通过螺栓固定在设备的安装基板上，不需要额外加工轴承安装位，能大幅降低现场装配的加工难度，这种带座轴承的自调心特性，也能抵消一部分安装面的平面度误差，避免轴系运行时出现卡滞。轴的设计采用阶梯轴结构，不同轴段的直径差形成定位轴肩，用来限制轴承内圈、齿轮的轴向窜动，

　　平键的选型匹配轴径对应的标准键槽尺寸，键槽的位置避开轴肩的应力集中区域，键的长度略短于齿轮轮毂的宽度，保证装配后键不会突出轮毂端面，避免和相邻部件产生干涉。末端的直齿轮采用普通圆柱直齿结构，齿部参数适配常规模数的啮合需求，轮毂位置开有对应的键槽，和轴上的平键配合传递扭矩，齿轮端面和轴承内圈端面之间预留了微小的轴向间隙，避免热胀冷缩时轴系伸长导致的端面摩擦。从安装边界来看，两个轴承座的安装孔中心距是整个组件安装时的核心定位尺寸，安装时需要保证两个轴承座的孔系同轴度控制在允许范围内，否则会大幅增加轴的旋转阻力，加速轴承的磨损；轴的伸出端长度根据对接部件的位置确定，非齿轮侧的短轴端可以用来安装联轴器或者同步带轮，拓展动力输出的接口形式。

　　实际选型应用时，需要根据传递的扭矩大小核算轴的最小轴径、平键的挤压强度，同时根据轴的转速和径向载荷选择对应载荷等级的带座轴承，轴承座的安装面需要保证足够的刚性，避免运行时出现共振。这套结构的设计逻辑是优先保证装配便捷性，采用标准件组合的形式，所有外购件都可以直接从市面上采购通用型号，不需要定制特殊规格的零部件，能有效缩短设备的加工装配周期，后期维护时也可以快速更换损坏的轴承或者键，降低运维成本。轴上的所有加工面都做了倒角处理，轴承安装位的轴段公差采用过渡配合，既保证轴承内圈和轴的同步旋转，又不会因为过盈量太大导致装配困难，键槽的对称度公差控制在合理范围内，避免装配时键出现偏斜导致的受力不均。在实际运行场景中，这种结构的转速通常不超过每分钟一千五百转，径向载荷在带座轴承的额定载荷范围内，适合中低速、中等载荷的动力传递场景，不适合重载冲击或者超高速的运行工况。
