卧式液压车载起重千斤顶结构设计

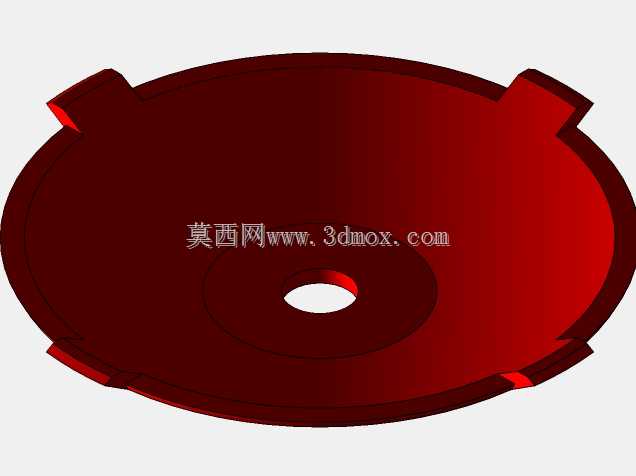

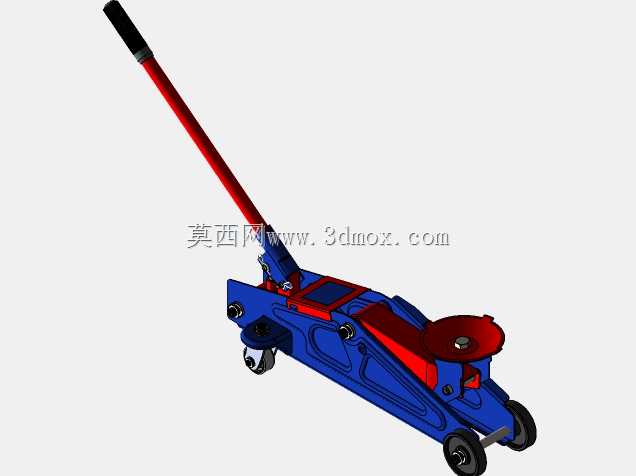

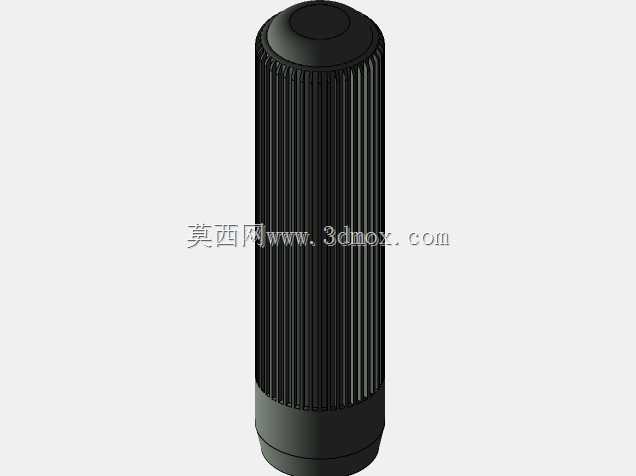

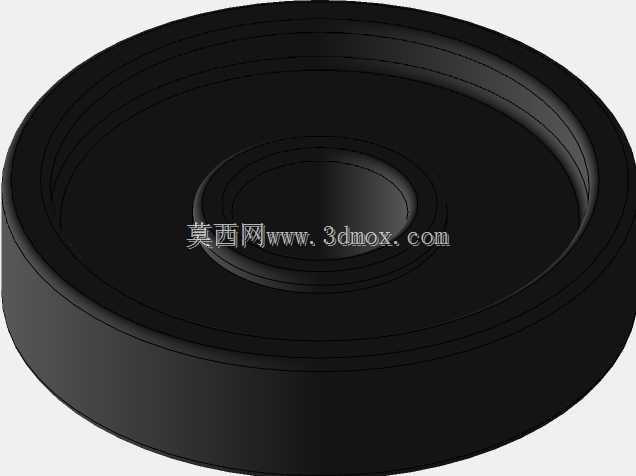

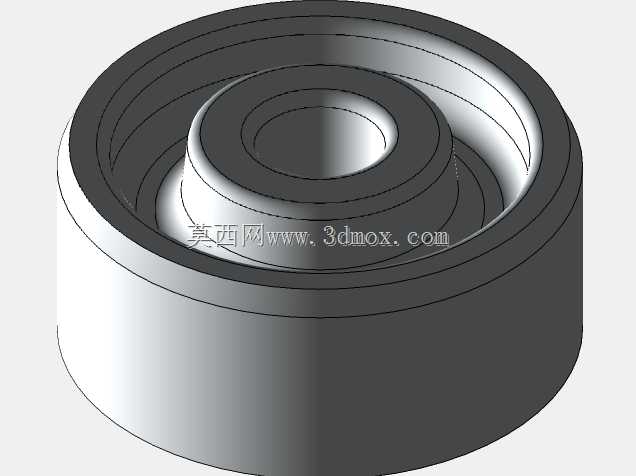

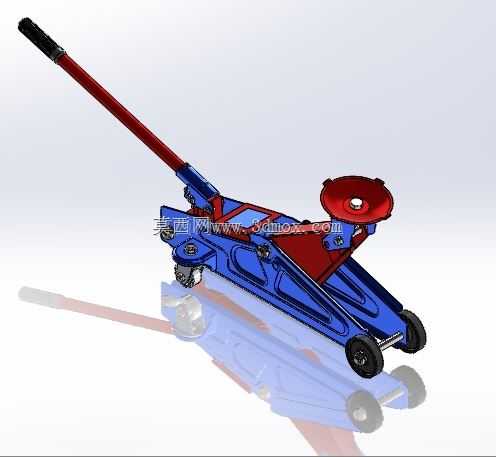

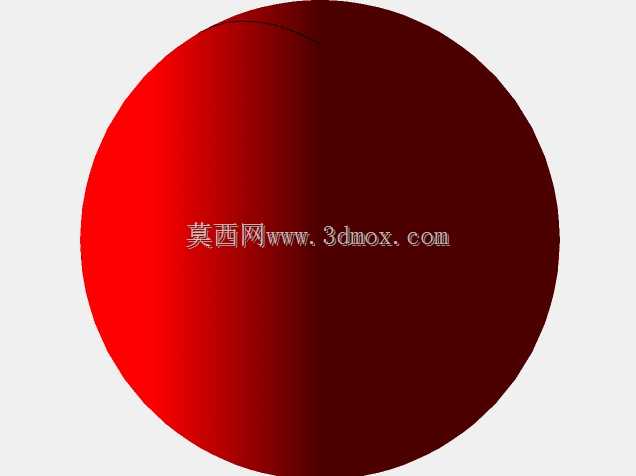

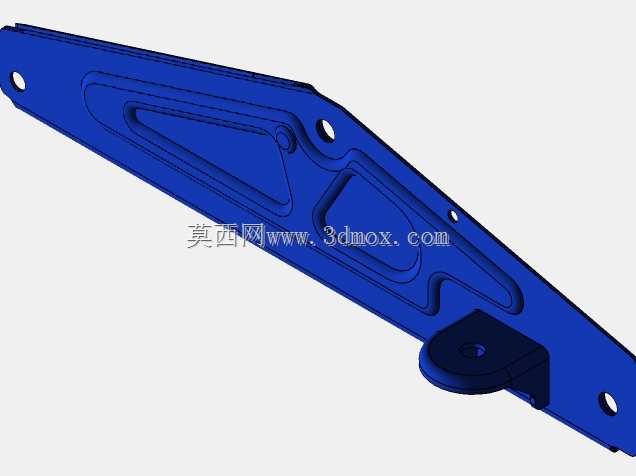

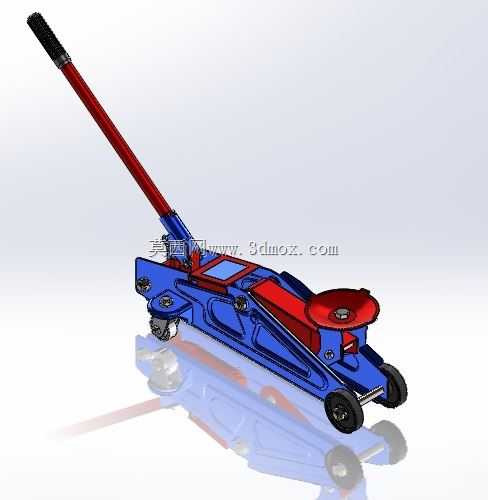

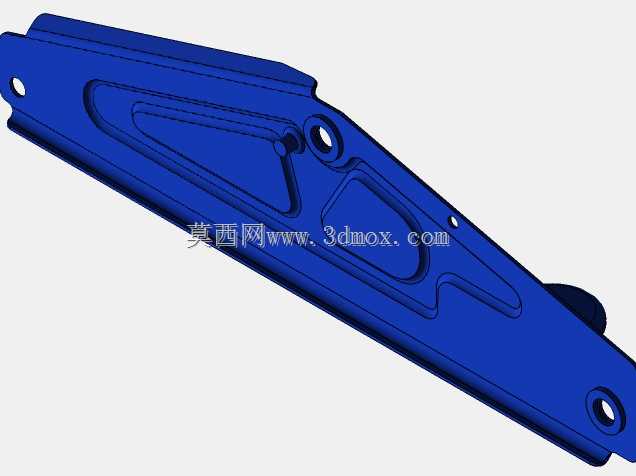

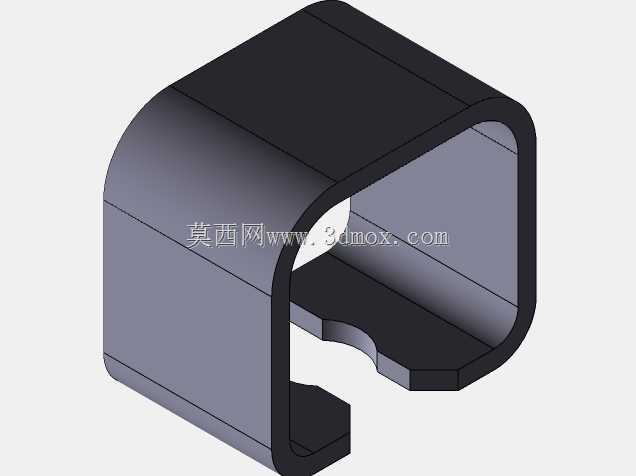

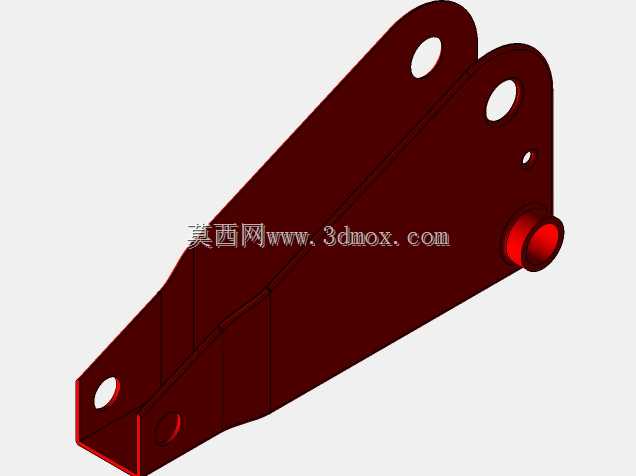

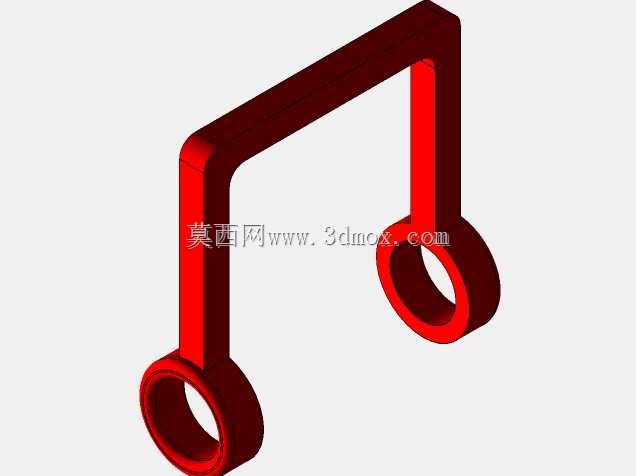

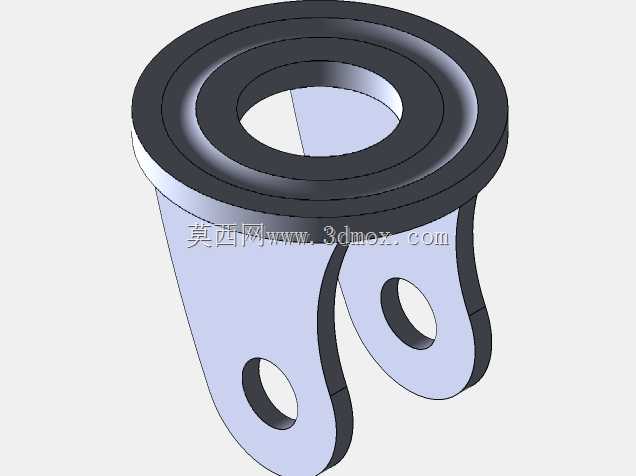

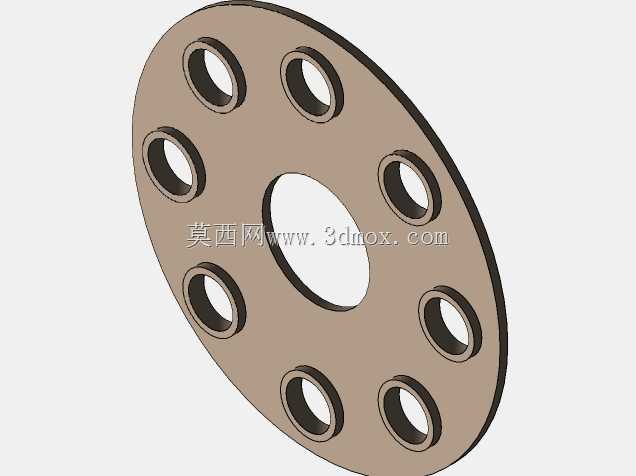

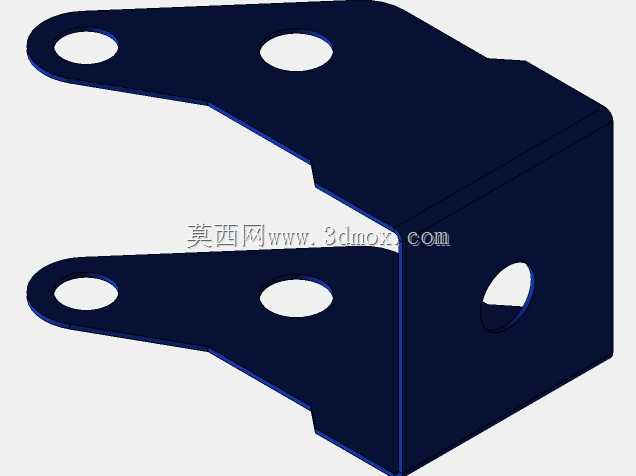

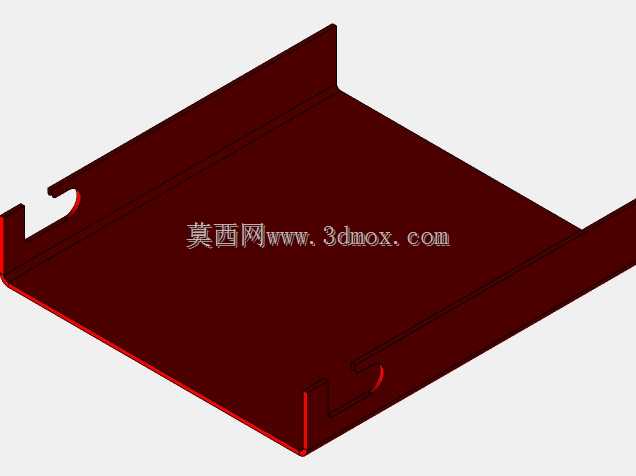

　　日常汽修场景里，更换轮胎、底盘检修作业时，卧式液压千斤顶是工位上出镜率极高的辅助起重设备，相比立式剪式千斤顶，它的低趴机身可以适配更多家用轿车、SUV的底盘间隙，作业时的稳定性也更适合长时间托举工况。这款卧式千斤顶的整体结构采用冲压焊接成型的底架作为承载基体，底架前端布置两个定向承重脚轮，后端设置万向转向轮，方便作业人员在平整工位上快速推移对位，不需要额外搬运调整位置，长操作杆从机身尾部斜向上延伸，操作端包裹防滑握套，按压作业时的力臂经过优化，普通人不需要施加过大的下压力就能完成起升动作，符合汽修工位的人机操作需求。托举盘位于机身中部靠前位置，采用圆形带防滑槽的结构设计，接触车辆底盘支撑点时可以增大摩擦力，

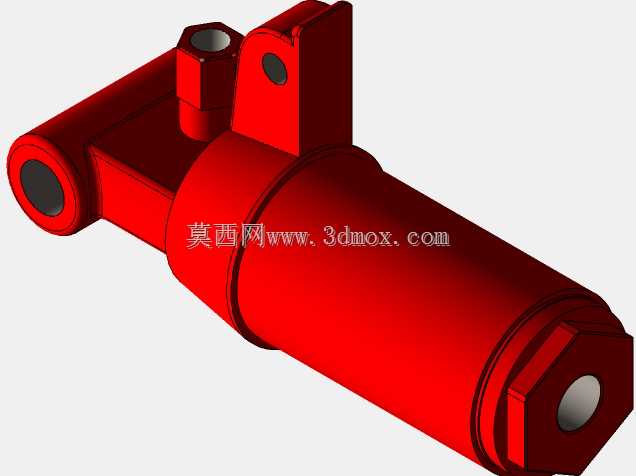

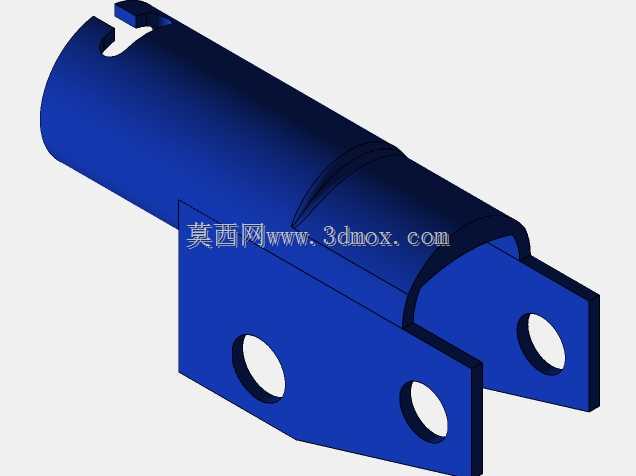

　　避免托举过程中出现滑移风险，托举盘的高度调节范围覆盖了常规家用车从最低底盘间隙到轮胎完全离地的行程，不需要额外加装垫块就能满足多数乘用车辆的顶升需求。液压驱动单元内置在底架的封闭腔体内，油路布局紧凑，卸荷旋钮布置在操作杆根部附近，作业人员不需要俯身就能通过操作杆端部的结构控制卸荷速度，缓慢降下托举的车辆，避免快速下落带来的安全隐患。设计过程中，底架的受力筋条沿着顶升力的传递路径布置，在控制整体自重的前提下保证了额定载荷下的结构刚度，不会出现顶升时机身变形的问题，机身的整体宽度控制在合理范围内，不会因为过宽无法伸入部分车型的侧裙下方，操作杆的摆动角度也经过限位设计，按压作业时不会碰到地面或者车身侧围，适配多数汽修工位、

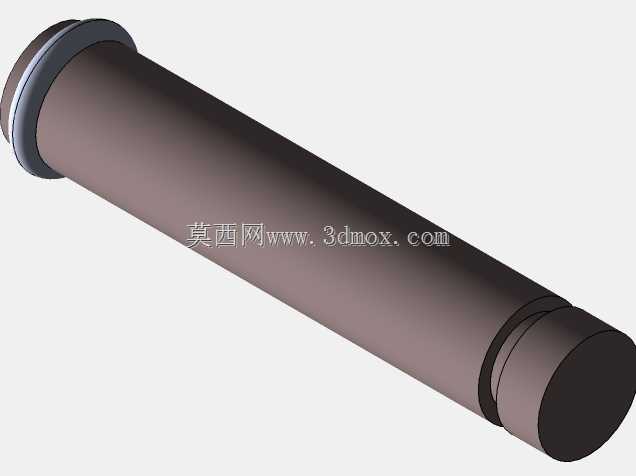

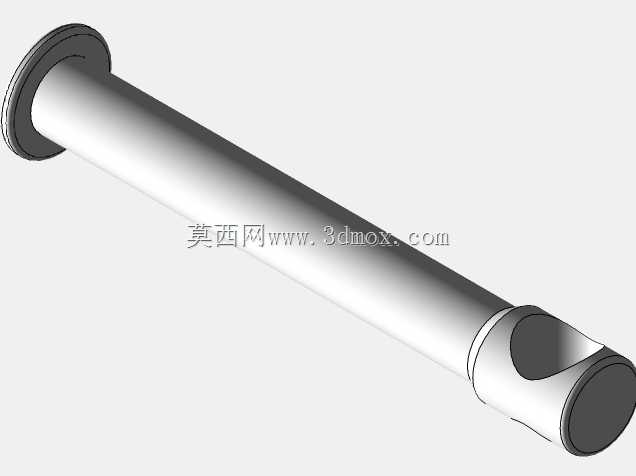

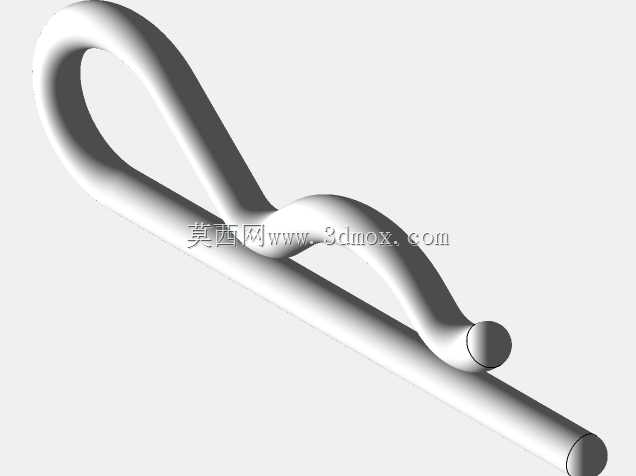

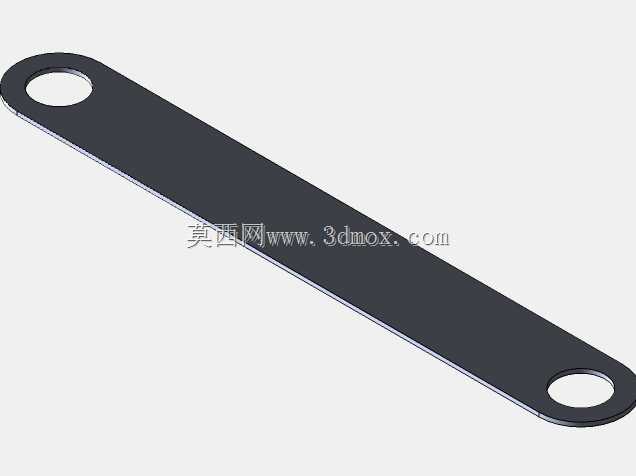

　　户外应急换胎的操作空间要求。这类设备除了专业汽修门店使用，也常作为车载应急工具配备在车辆后备箱中，相比传统的立式千斤顶，它的顶升过程更平稳，承重能力更强，不需要反复调整支撑点位置，对于没有太多汽修经验的普通车主来说，操作门槛更低，顶升作业的安全冗余更高。建模过程中对各个活动铰接点的配合间隙做了还原，包括脚轮的转动结构、液压柱塞的伸缩行程、操作杆的铰接复位结构都有完整的结构体现，可用于汽修工具类产品的结构参考、作业场景的三维布局演示，也能作为液压起重类简易设备的教学演示模型使用，帮助从业者理解小型液压起重设备的力传递路径、结构受力优化思路。
