平行轴式双级传动齿轮箱结构设计

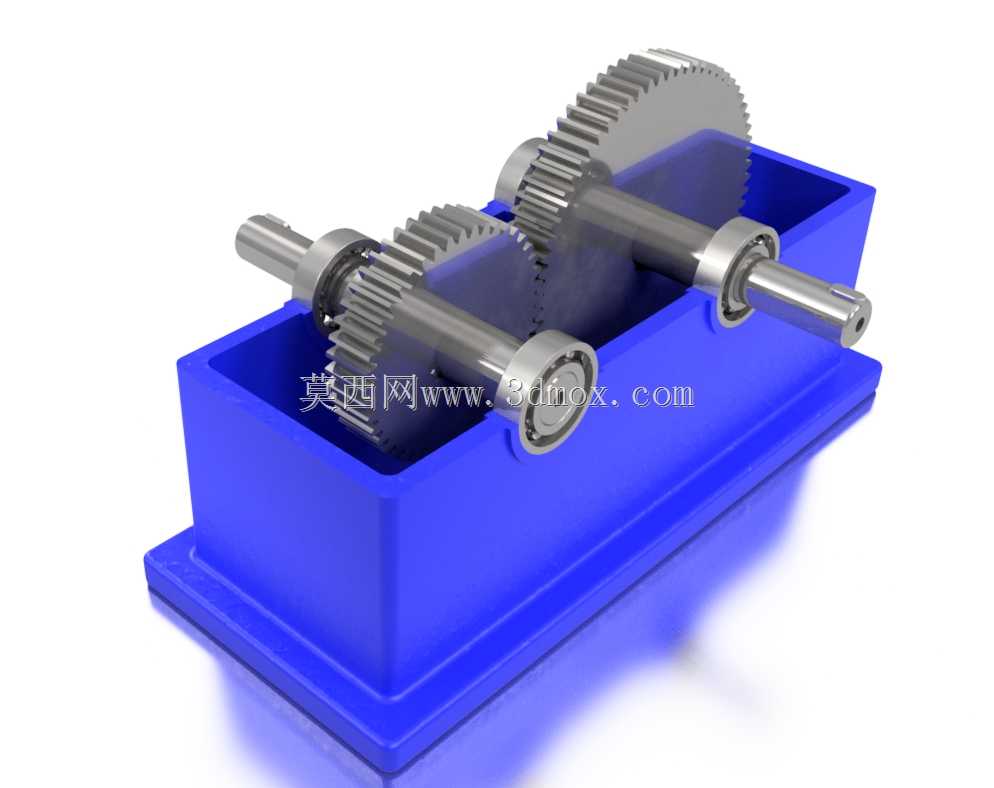

　　这款平行轴双级齿轮箱的结构设计，核心围绕中小功率工况下的减速增扭需求展开，在轻工输送、小型实验台传动、非标自动化工位动力传递等场景中，这类齿轮箱的应用占比不低。从实际装配逻辑来看，箱体内腔的轴系布局采用平行轴排布，两根传动轴通过深沟球轴承支撑在箱体镗孔位，轴承位的同轴度公差需要控制在IT7级以内，才能保证齿轮啮合时不会出现偏载、打齿的问题。齿轮组采用渐开线圆柱直齿设计，第一级小齿轮与输入轴过盈配合，大齿轮与中间轴通过键连接实现周向固定，第二级齿轮副的传动比分配遵循“前小后大”的原则，让高速级齿轮承受更小的扭矩，匹配更高的线速度，降低高速运转时的振动与噪声。箱体采用整体式蓝色铸铝（或工程塑料样件）结构，底座带有一体化安装法兰边，

　　法兰边上预留的四个安装孔位呈矩形分布，孔位中心距需要匹配安装基座的预留螺孔位置，安装时需要保证输入轴、输出轴与被连接部件的轴系同轴度误差不超过0.1mm，避免轴承受附加径向力导致过早失效。从设计思路上看，这款齿轮箱没有采用复杂的行星轮系结构，而是用最成熟的定轴轮系实现传动，一方面是降低加工与装配难度，直齿轮的滚齿、插齿加工工艺成熟，普通机加工车间即可完成零件加工，不需要专用的行星架加工工装；另一方面是维护便捷，箱盖与箱体采用螺栓连接，拆开箱盖即可直接观察齿轮啮合状态、补充润滑脂，不需要拆解整个轴系。润滑方式采用脂润滑，适合转速不超过1500r/min的工况，不需要设计复杂的油池、油封油路结构，

　　输出轴与输入轴端的密封圈采用标准骨架油封，能有效阻挡灰尘进入箱体内部，同时防止润滑脂泄漏。在实际选型适配时，需要注意输入轴的轴径尺寸与驱动电机的输出轴径匹配，通常这类小型齿轮箱的输入轴径在12-15mm区间，输出轴径在18-22mm区间，轴端的键槽采用标准A型平键，可直接与联轴器、带轮等传动件连接。箱体的外形尺寸控制上，总长度不超过200mm，总宽度不超过120mm，总高度不超过100mm，属于紧凑型传动部件，适合安装空间受限的工位。齿轮的参数设计上，模数选取1.5-2mm区间，齿面硬度控制在HRC45-50，既能保证足够的接触强度，又不会因为硬度过高导致加工难度提升。轴系的轴向定位采用轴用弹性挡圈与轴承内圈端面贴合的方式，

　　结构简单，轴向窜动量可控制在0.05mm以内，满足大多数传动场景的精度要求。从实际使用的角度出发，这类齿轮箱的传动效率通常能达到94%以上，双级传动的总传动比可覆盖10:1到30:1的区间，能适配大多数需要将电机高转速降低到工作转速、同时提升输出扭矩的场景，比如小型输送带的驱动端、实验设备的动力传递、小型包装机械的工位传动等。设计时还需要考虑箱体的散热问题，虽然铸铝箱体本身的导热性能较好，但在连续运转工况下，需要在箱体外壁预留少量散热筋结构，避免箱体内温度过高导致润滑脂失效。另外，齿轮的侧隙控制需要根据工作温度调整，常温工况下侧隙控制在0.08-0.12mm，既能补偿热膨胀带来的尺寸变化，又不会因为侧隙过大导致传动回程误差超标。
