不锈钢回形卡扣夹持固定结构设计

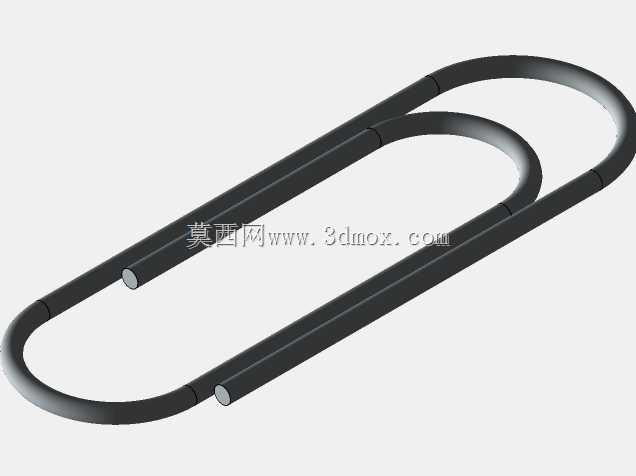

　　日常办公场景里整理零散纸质文件时，这类回形结构的夹持件是最常用的小五金件，除了桌面文件整理，在设备布线、小型线束临时固定、轻薄板材拼接定位的场景里，这类结构也常被拿来做临时夹持使用，靠自身金属线材弯折形成的弹性形变提供持续的夹紧力，不需要额外的紧固件就能完成快速装拆，重复使用次数远高于一次性胶粘固定件。做这个结构的三维建模时，最先要确认的是线材的直径选型，常规办公用的夹持件线材直径多在0.8mm到1.2mm之间，要是用在工业场景夹持线束或者薄金属片，线材直径可以加到1.5mm到2mm，直径过细的话夹持力不足容易松脱，直径过粗的话手动掰开需要的力太大，日常使用的便利性会打折扣。整个结构的弯折路径是连续的等直径扫掠路径，没有尖锐的棱角，

　　两个U形弯折段的曲率半径要保持一致，外轮廓的大U形段长度一般在30mm到50mm之间，宽度在8mm到12mm，内圈的小U形段和外圈的间距刚好等于线材直径，保证两个平直段能完全贴合，夹持的时候受力均匀，不会出现局部翘起夹不紧的情况。设计的时候要注意两个平直夹持段的平行度公差，要是两段线材出现夹角，夹持的时候就会只有端部两个点接触，接触面积变小之后摩擦力不足，稍微受点外力夹持的物件就会滑落，建模的时候扫掠路径的平直段要做共面约束，弯折过渡段的曲率要平滑，不能出现折弯死角，不然不锈钢线材在冷弯折的时候会在死角位置出现应力集中，反复掰动几次就容易在折弯位置断裂，缩短使用寿命。实际使用的时候，这个结构的夹持厚度有明确的边界，

　　常规尺寸的产品最大夹持厚度在3mm到5mm之间，刚好能容纳20张到30张常规70g打印纸的厚度，要是夹持的物件超过这个厚度，两个平直段就会被撑开成V形，夹持力会快速衰减，甚至会因为形变超过金属的弹性极限，出现永久变形没法恢复原状，直接报废。在工业场景做临时固定用的时候，这个结构可以根据使用场景调整表面处理工艺，普通办公场景做镀镍处理就能满足防锈需求，在潮湿或者有弱腐蚀的环境里使用，可以换成304不锈钢线材直接弯折成型，不需要额外做镀层，靠不锈钢本身的抗腐蚀能力就能适应复杂环境，不会像镀锌件那样镀层脱落之后快速生锈污染被夹持的物件。建模过程中要注意线材首尾的两个端面要做倒圆角处理，不能留锋利的切口，不然使用的时候容易刮破纸张，

　　或者划伤操作人员的手指，倒圆角的半径和线材半径保持一致，让端面和柱面平滑过渡，没有突兀的棱角。很多人做这类小扣件的建模时容易忽略回弹量的预留，实际生产中不锈钢线材冷弯折之后会有一定的回弹角度，所以建模的时候两个平直段的初始夹角可以预留2到3度的预压角度，这样弯折回弹之后两个平直段刚好能完全贴合，保证空载的时候两个夹持面是完全贴紧的，不会出现自然张开的缝隙，影响初始夹持力。这类夹持结构不需要额外的弹簧或者转轴零件，单根线材连续弯折就能成型，生产工序非常少，只需要校直、裁断、弯折三个工序就能完成成品加工，材料利用率接近100%，没有多余的废料产生，非常适合大批量量产，成本控制的优势非常明显。在设备装配的临时固定场景里，这类卡扣可以用来临时固定线束的走向，等整体线束捆扎完成之后再取下来重复使用，比一次性的扎带更灵活，也不会像扎带那样剪断之后留下尖锐的残端划伤线路绝缘层。做结构验证的时候，可以通过有限元分析模拟掰开过程中的应力分布，确认最大应力位置出现在大U形的弯折段，应力值不超过不锈钢材料的屈服强度，保证反复使用过程中不会出现塑性变形，同时可以调整弯折段的曲率半径，让应力分布更均匀，避免局部应力过高导致的疲劳断裂。
