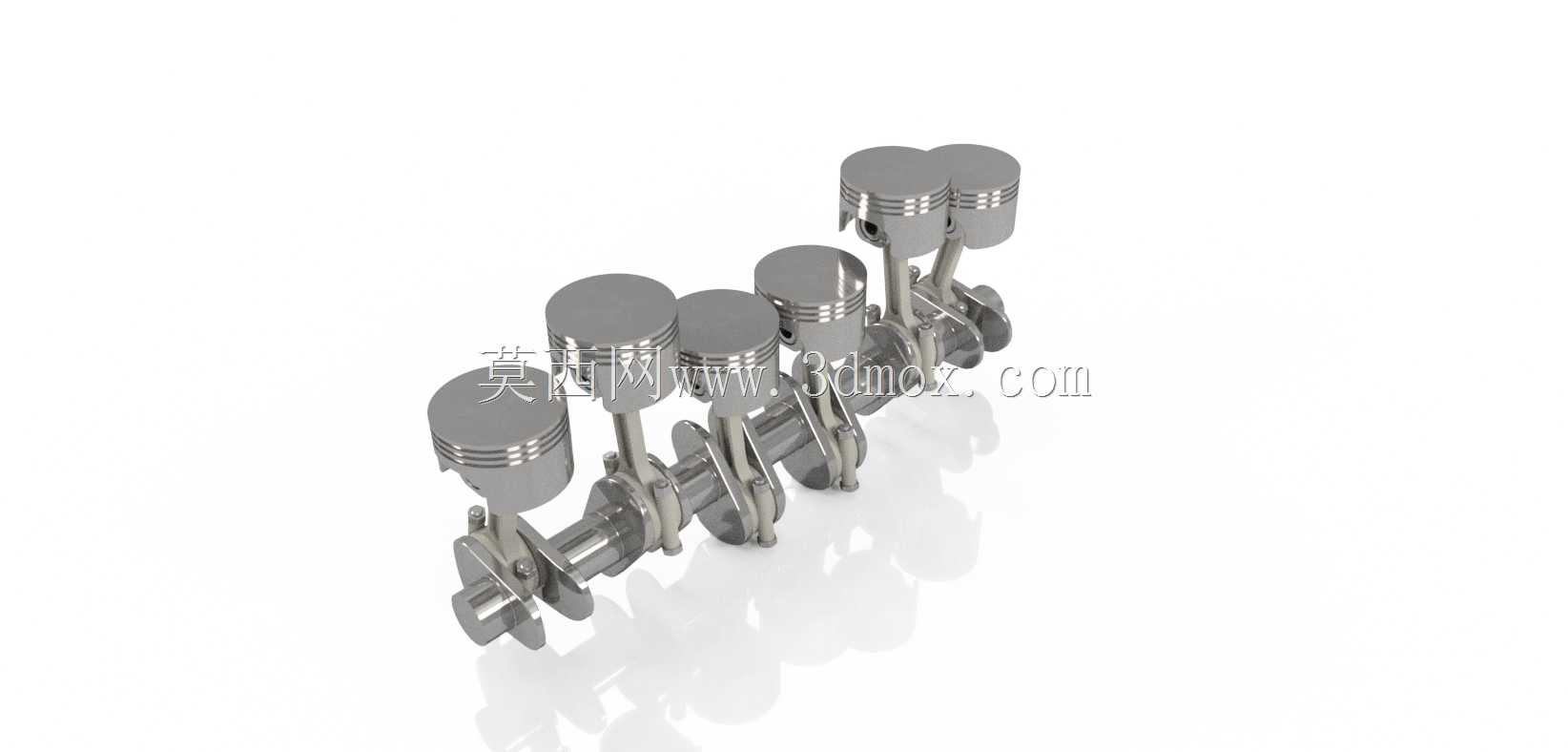

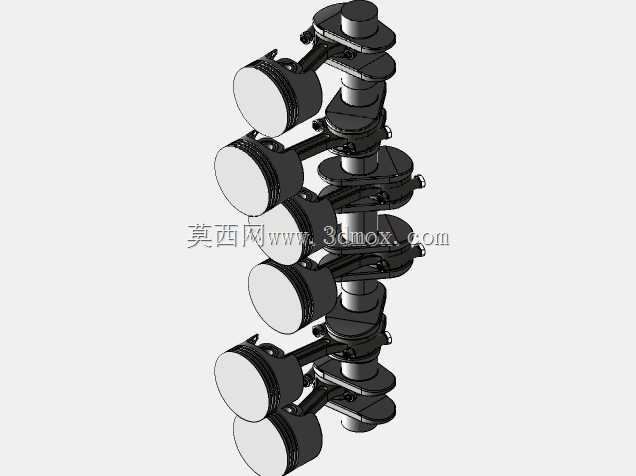

直列六缸曲柄活塞连杆组结构

　　这套直列排布的曲柄活塞连杆组件，是往复式内燃机核心的动力转换单元，日常在乘用车动力总成、小型工程机械动力源、固定式发电机组动力端都能见到这类结构的应用，其核心作用是完成燃烧做功过程中热能到旋转机械能的转换，把活塞承受的燃气爆发压力通过连杆传递给曲轴，最终输出可驱动负载的扭矩。从结构设计逻辑来看，整套组件采用等缸间距直列布局，六个活塞沿曲轴轴向依次排列，每个活塞对应一组连杆轴颈，相邻缸的曲柄错角按照120度均匀排布，这种设计能保证做功冲程交替衔接时的扭矩输出更平顺，大幅降低整机运转时的一阶、二阶往复惯性力波动，减少动力端的振动传递。活塞部分采用平顶结构设计，环带区域预留了三道环槽，分别对应两道气环与一道油环的安装位，

　　气环负责密封燃烧室的高压燃气，避免做功压力下窜入曲轴箱，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞销孔采用半浮式安装边界设计，销孔与活塞销的配合间隙控制在微米级，既保证工作温度下的转动灵活性，又避免间隙过大产生敲击异响。连杆部分采用工字形截面结构，这种截面在相同重量下能获得更高的抗弯、抗扭刚度，适配高转速工况下的交变载荷冲击，连杆大端采用斜切口分型设计，方便在缸径有限的情况下完成活塞连杆组从缸孔的装配作业，大端轴瓦槽的位置做了定位凸台设计，避免轴瓦在运转过程中出现转动位移堵塞油道。曲轴部分采用整体式锻造结构，六个连杆轴颈与七个主轴颈依次排布，每个曲柄臂上都集成了平衡重结构，

　　平衡重的形心位置经过往复惯性力与旋转惯性力的双重配平计算，能抵消大部分活塞连杆组往复运动产生的惯性力，降低主轴承座的载荷波动。主轴颈与连杆轴颈之间设计了贯通的斜油道，压力润滑油通过主油道进入主轴颈油孔后，沿斜油道输送到连杆轴颈表面，为连杆大端轴瓦提供持续的润滑与冷却。整套组件的安装边界需要匹配对应缸径的气缸体，活塞顶部到曲轴中心的最大、最小距离决定了整机的冲程长度，连杆长度与曲柄半径的比值控制在3.2左右，这个比值能平衡活塞侧推力与整机高度的矛盾，比值过小会导致活塞对缸壁的侧压力增大，加剧缸套磨损，比值过大则会增加整机的整体高度，挤占机舱布置空间。在实际装配场景中，活塞连杆组装入缸孔前需要确认活塞顶部的朝前标记与曲轴前端方向一致，

　　连杆大端的喷油孔方向需要朝向发动机做功时的主推力面，保证高压机油能喷射到活塞内腔顶部，带走活塞承受的燃烧热量，避免活塞顶部过热出现材料强度下降。曲轴轴向定位采用中间主轴颈处的止推片结构，控制曲轴的轴向窜动量在0.1到0.3毫米之间，既保证曲轴受热膨胀时有足够的伸长空间，又避免轴向间隙过大导致的离合器分离不彻底或者正时系统跳齿问题。这类直列六缸曲柄连杆结构相比V型排布的同缸数组件，结构更简单，进排气系统布置更方便，整机的制造成本更低，同时直列布局的曲轴刚度更好，能承受更高的爆发压力，在大排量柴油动力单元中应用十分广泛。建模过程中需要重点关注各运动部件的干涉边界，尤其是活塞运动到上止点时，活塞顶部与气缸盖燃烧室的间隙、连杆与缸筒下沿的间隙、曲轴平衡重旋转时与缸体裙部、机油泵壳体的间隙，这些间隙值在冷态装配时需要预留足够的热膨胀余量，避免工作温度下部件膨胀出现运动卡滞。另外活塞环的开口位置在装配时需要相互错开120度，同时避开活塞销孔方向与活塞主推力面方向，减少燃气泄漏的通道。连杆螺栓的安装需要按照规定扭矩分三次拧紧，最终拧紧后需要确认螺栓的伸长量在设计范围内，避免高转速工况下连杆螺栓断裂引发整机报废的严重故障。
