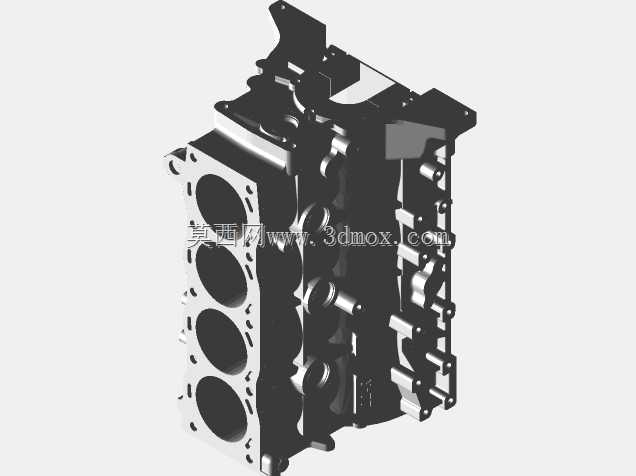

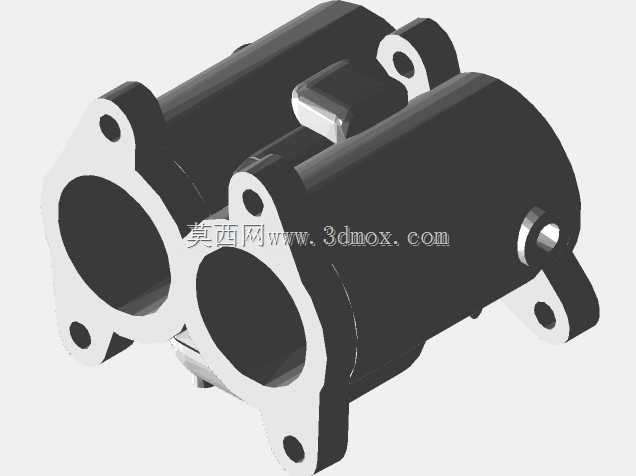

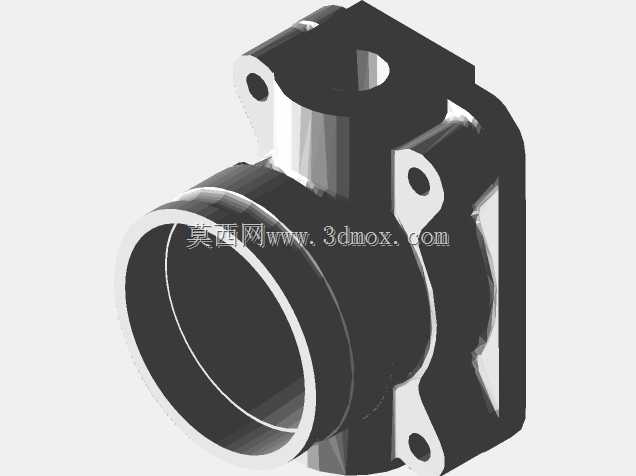

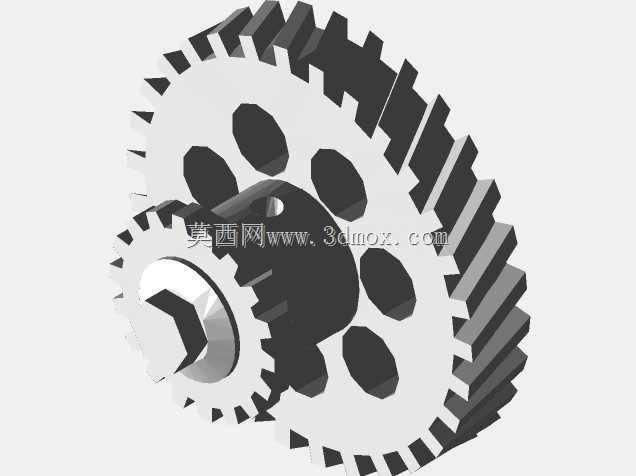

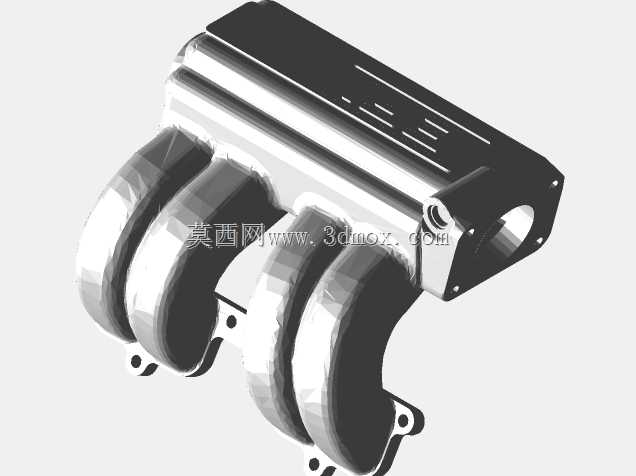

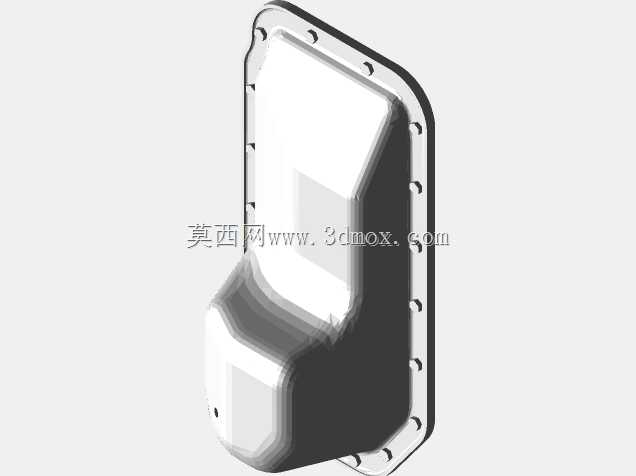

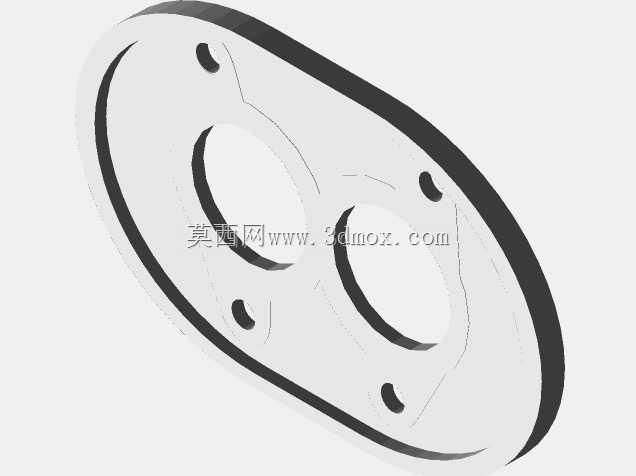

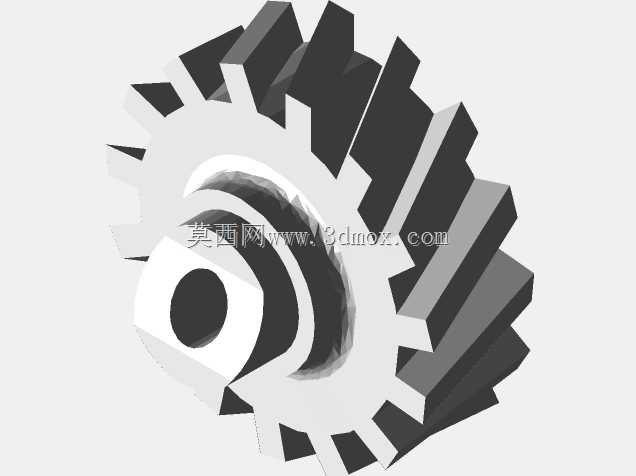

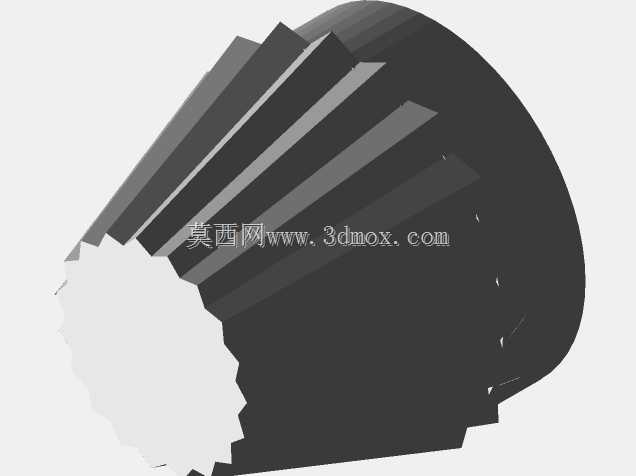

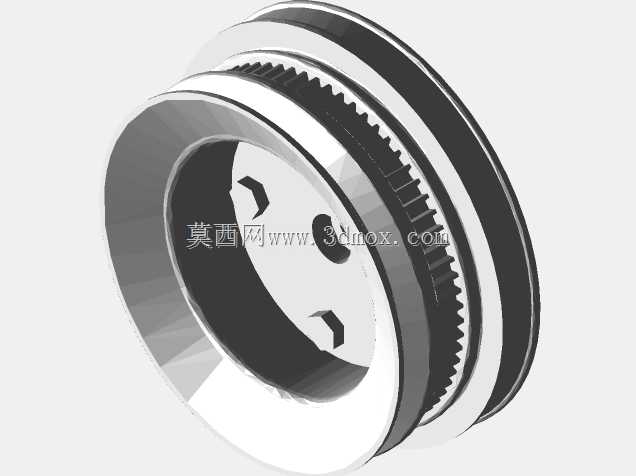

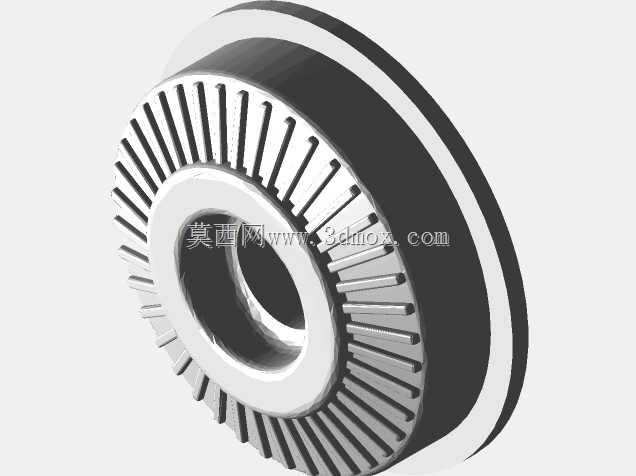

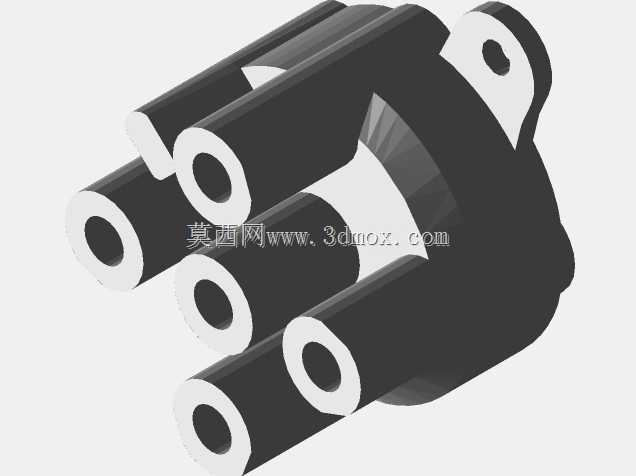

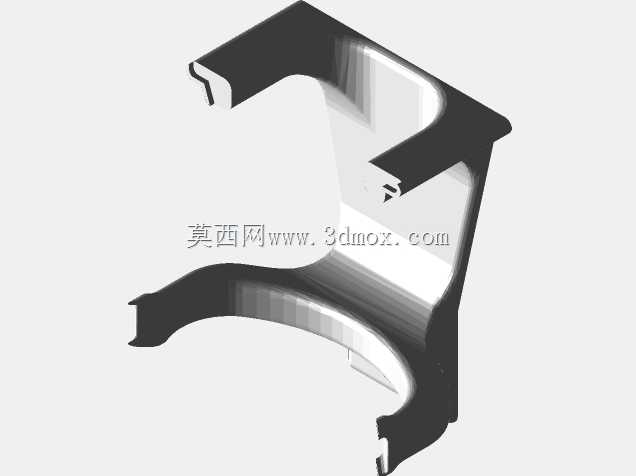

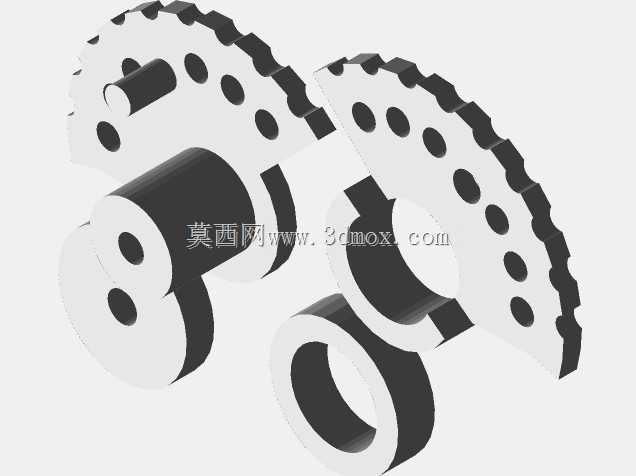

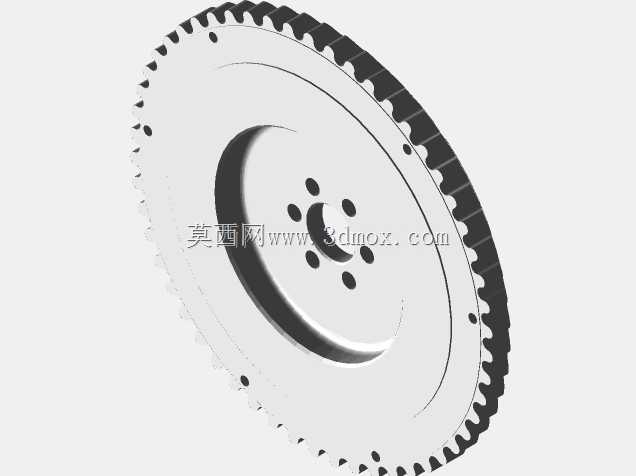

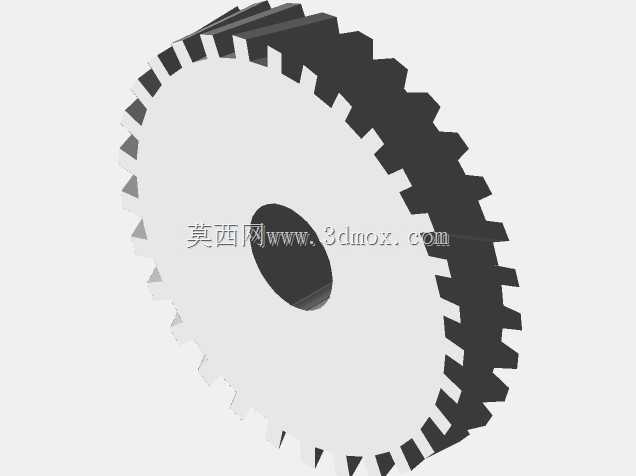

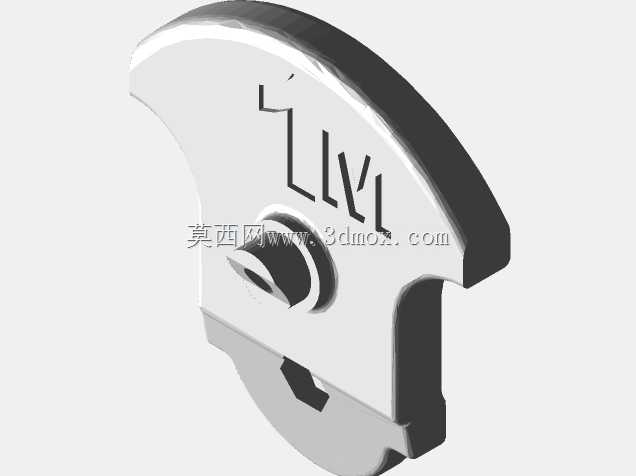

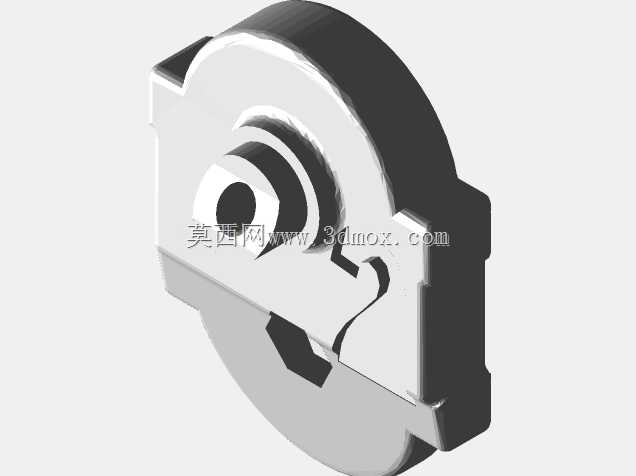

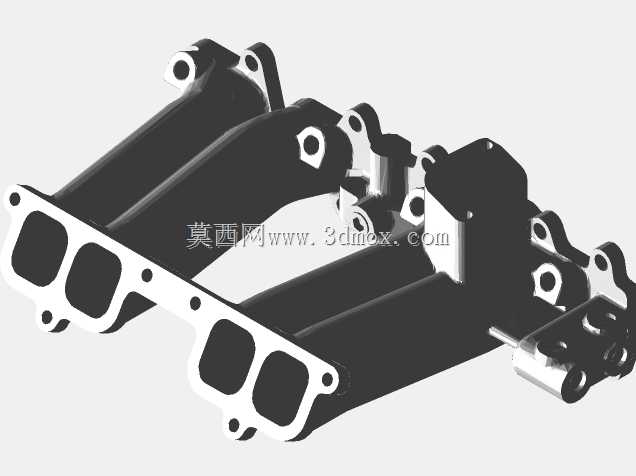

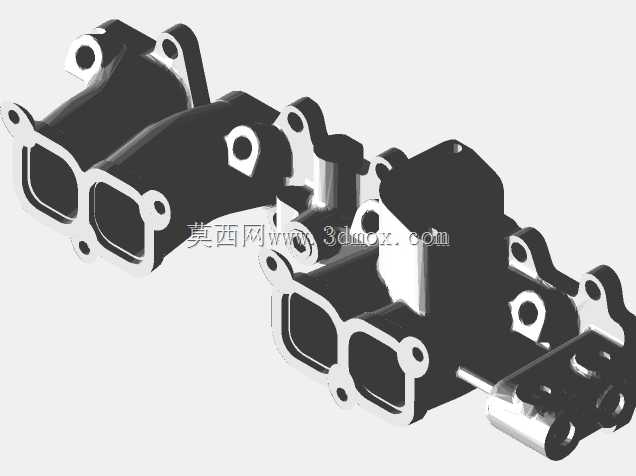

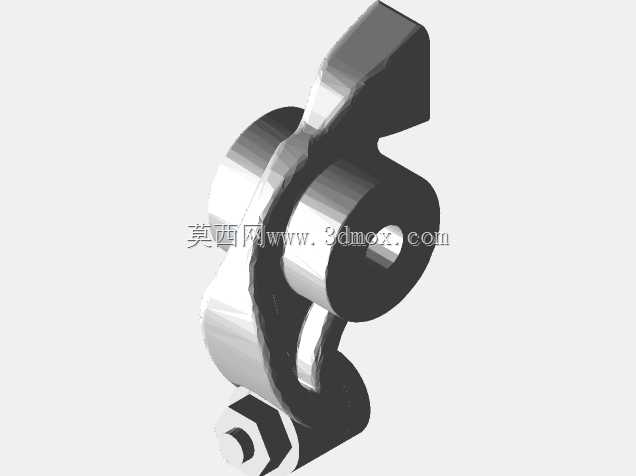

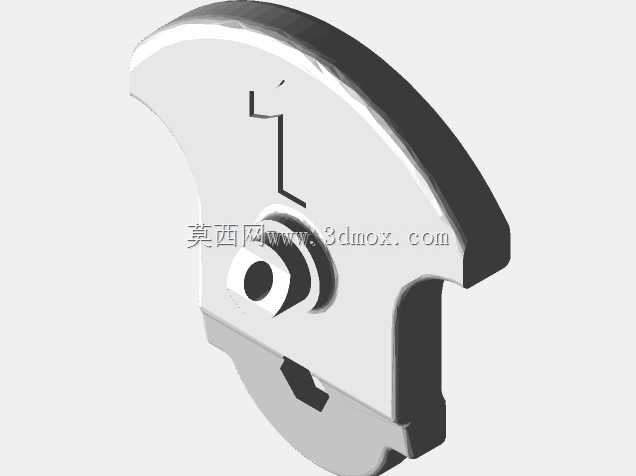

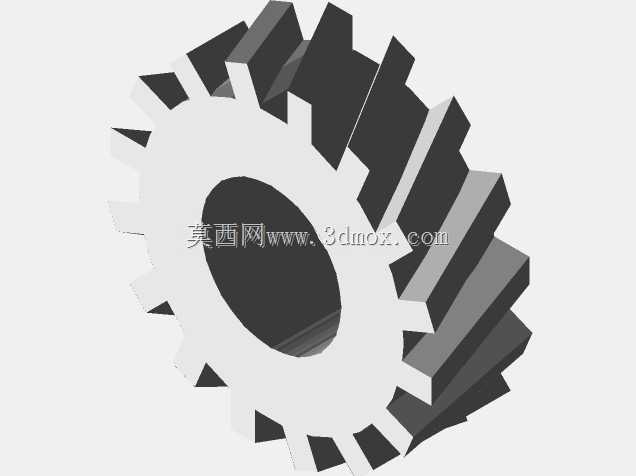

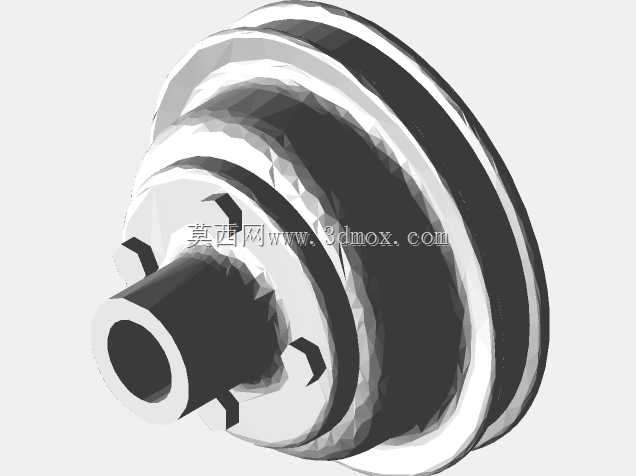

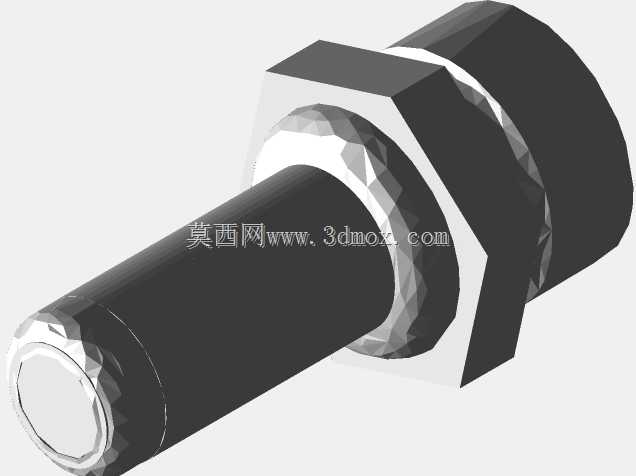

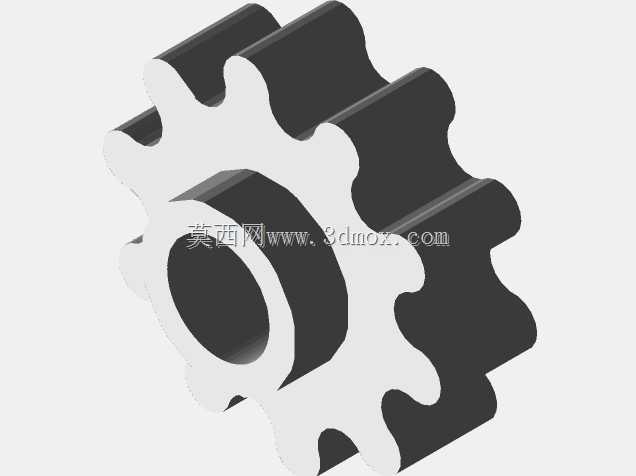

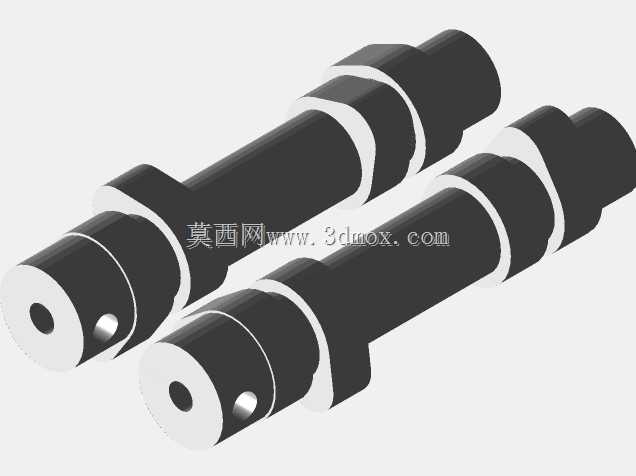

直列四缸汽车发动机缸体结构三维数模

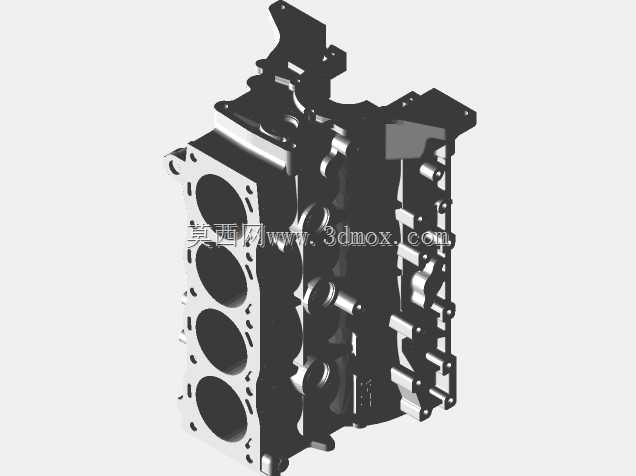

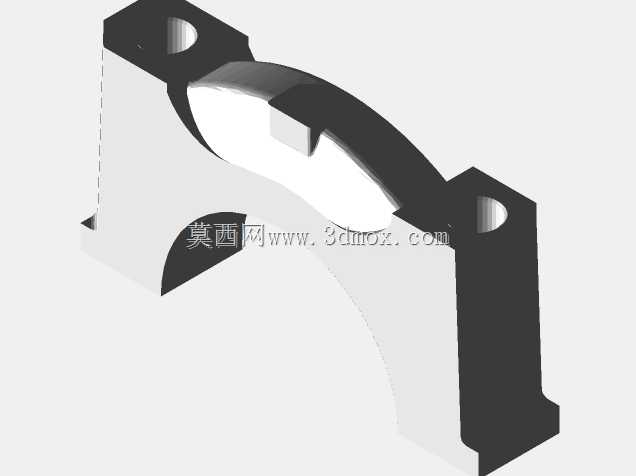

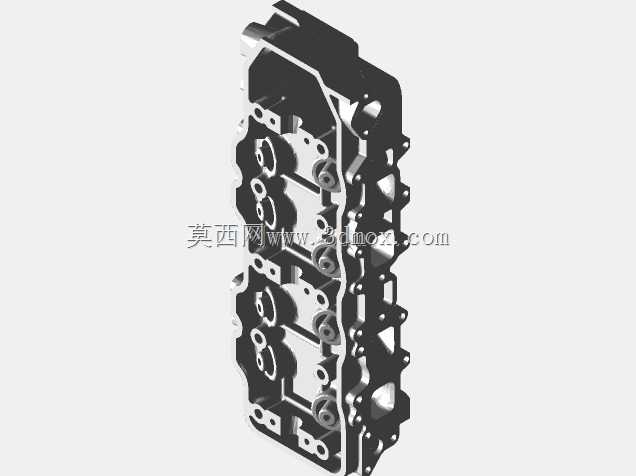

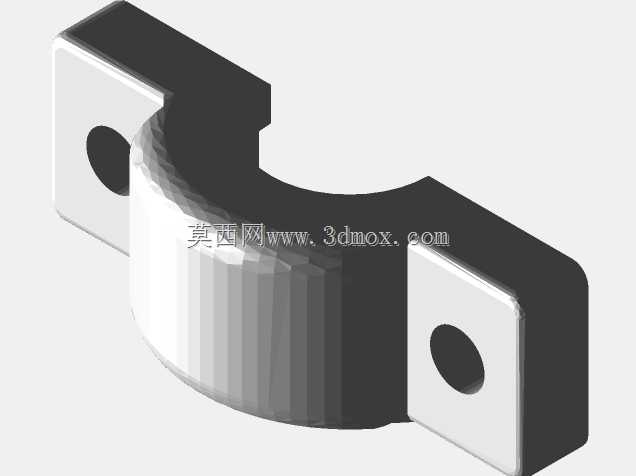

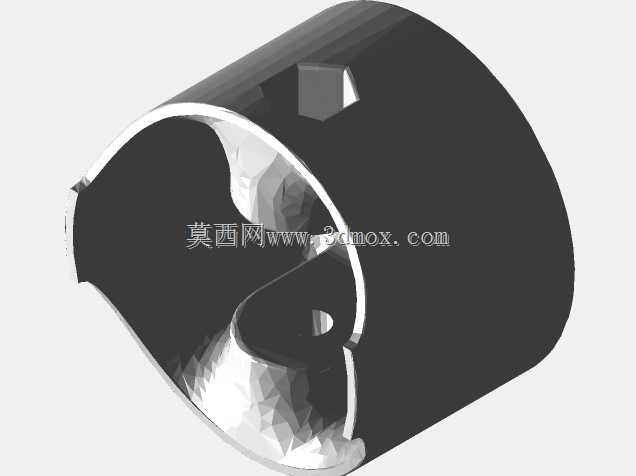

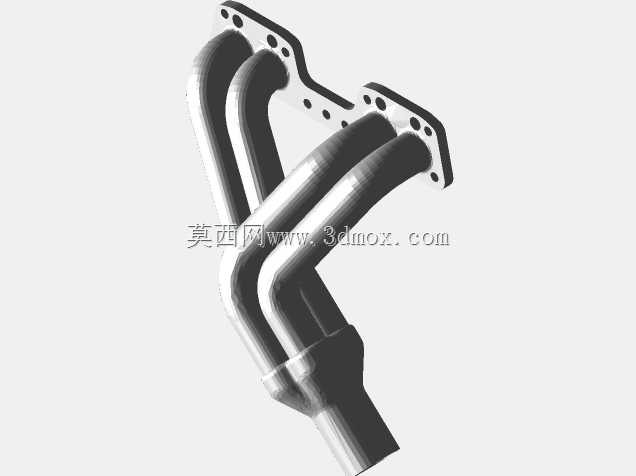

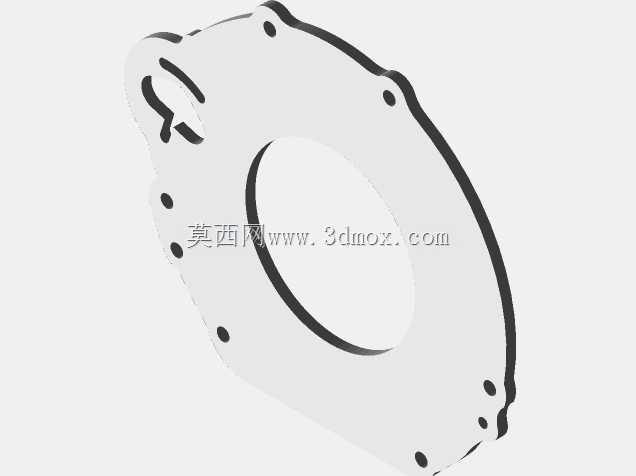

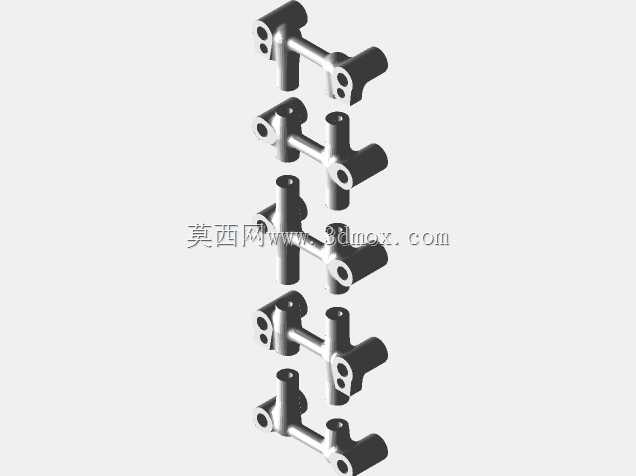

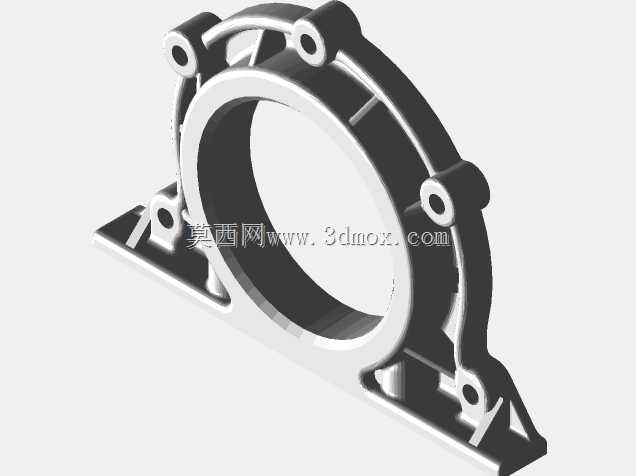

　　作为动力系统的核心承载构件，该缸体的设计直接决定了内燃机的整体刚性与运行可靠性，在乘用车动力总成开发、改装动力匹配、维修教学教具开发等场景中都有极高的参考价值。从结构设计逻辑来看，该直列四缸缸体采用整体式铸造架构，四个气缸沿曲轴轴线方向等距排布，缸筒周边预留了均匀的冷却水道空腔，可在工作时引导冷却液循环带走燃烧室周边的多余热量，避免缸筒因局部过热出现变形、拉缸等失效问题。缸体下部的曲轴安装位采用分体式轴承座设计，每个主轴承座都预留了螺栓紧固的安装平面，装配时可通过主轴承盖将曲轴牢牢固定，同时预留了足够的曲轴回转空间，避免曲轴运转过程中与缸体本体发生运动干涉。从安装边界来看，缸体顶面为平整的气缸盖安装面，预留了规则排布的缸盖螺栓孔，

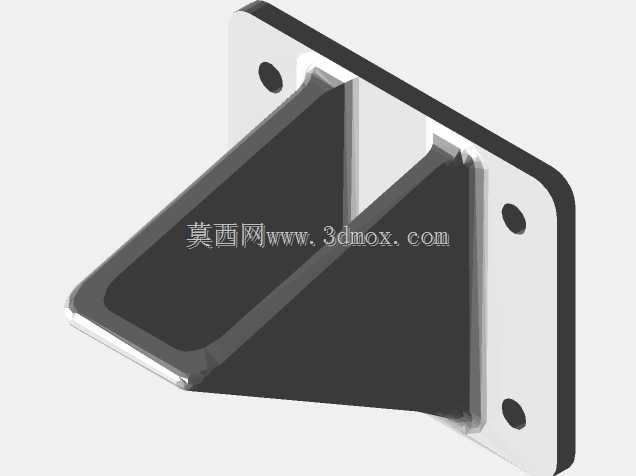

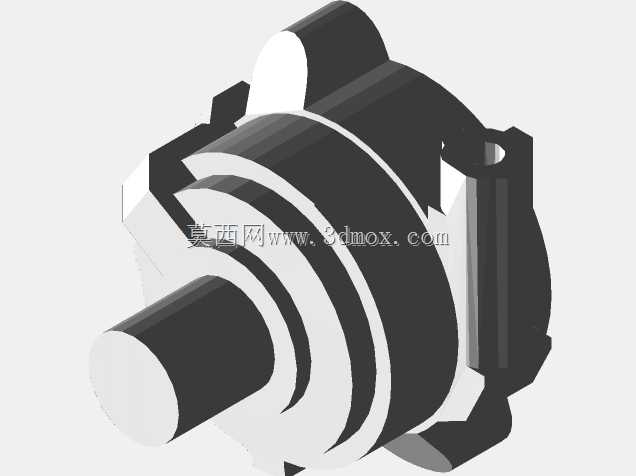

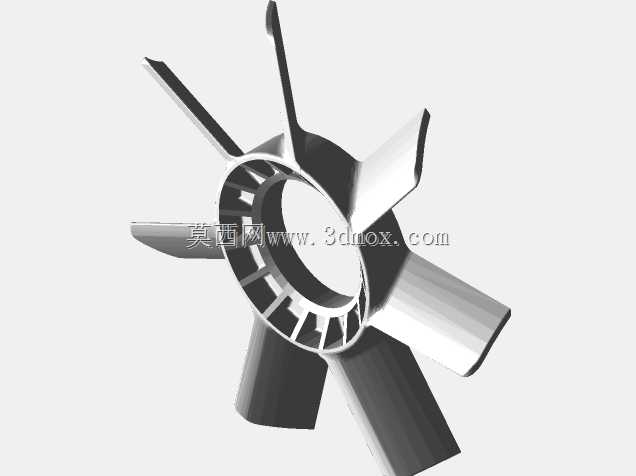

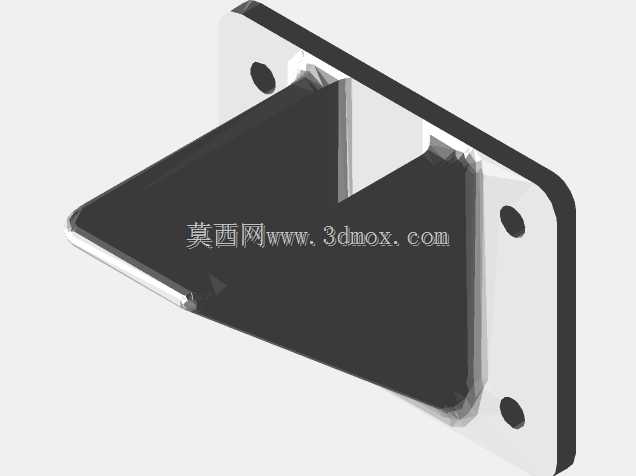

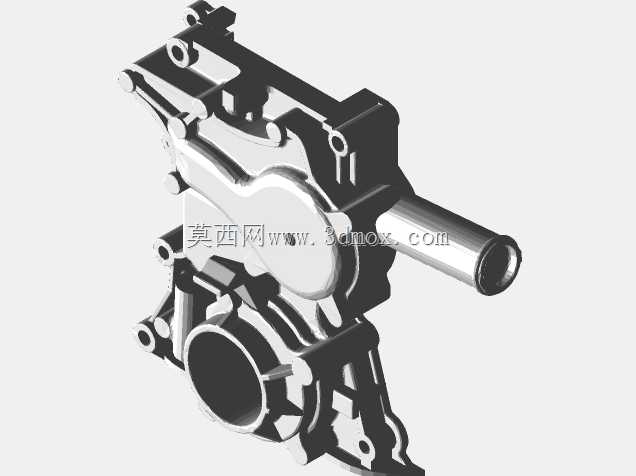

　　可匹配对应排量的气缸盖与气缸垫，保证燃烧室的密封性能；缸体侧面分别预留了机油道安装接口、水泵安装位、机油滤清器安装座以及起动机、发电机等附件的固定凸台，所有安装面的平面度公差都需控制在合理范围内，避免出现密封失效导致的漏油、漏水问题。在实际工程应用中，这类缸体的三维数模可用于新动力总成开发阶段的结构强度校核，通过有限元分析模拟缸体在爆压冲击、冷热交变工况下的应力分布，提前优化壁厚与加强筋的布置位置，在保证整体刚性的前提下尽可能降低缸体自重；也可用于职业院校的汽修专业教学，通过拆解数模的分层结构，让学员直观理解内燃机的内部油路、水路走向，以及各附件的装配逻辑；在动力改装场景中，还可基于该数模修改缸筒直径、水道走向等参数，

　　匹配不同的增压方案与动力输出需求。设计过程中需要重点关注缸筒的中心距公差，这一参数直接影响发动机的整体长度与曲轴的平衡设计，同时缸体上的各个油道、水道需要做圆滑过渡处理，避免流体流动过程中出现阻力过大或者局部气蚀的问题，主轴承座的位置度公差也需要严格控制，否则会导致曲轴运转阻力过大，甚至出现烧瓦的严重故障。
