对转涡扇航空动力装置结构设计

　　在民用干线客机、大型军用运输机以及长航时无人机的动力选型场景中，对转涡扇结构始终是高推重比动力方案的核心技术路线之一，这类动力装置通过前后两组涡轮反向旋转的结构设计，抵消转子转动产生的陀螺力矩，降低发动机机匣的承力负荷，同时减少涡轮级间的气流旋流损失，提升整台动力装置的热效率与推进效率。从实际使用场景来看，这类动力装置需要在万米高空的低温低压环境下持续稳定工作，进气道捕获的来流首先经过宽弦风扇叶片完成一级增压，大部分气流通过外涵道直接喷出产生主要推力，小部分气流进入压气机段完成多级压缩后进入燃烧室，与雾化航空煤油混合燃烧形成高温高压燃气，依次驱动高压涡轮与低压涡轮反向转动，其中高压涡轮带动压气机转子持续工作，低压涡轮则通过传动轴带动前端风扇转动，形成完整的做功循环。

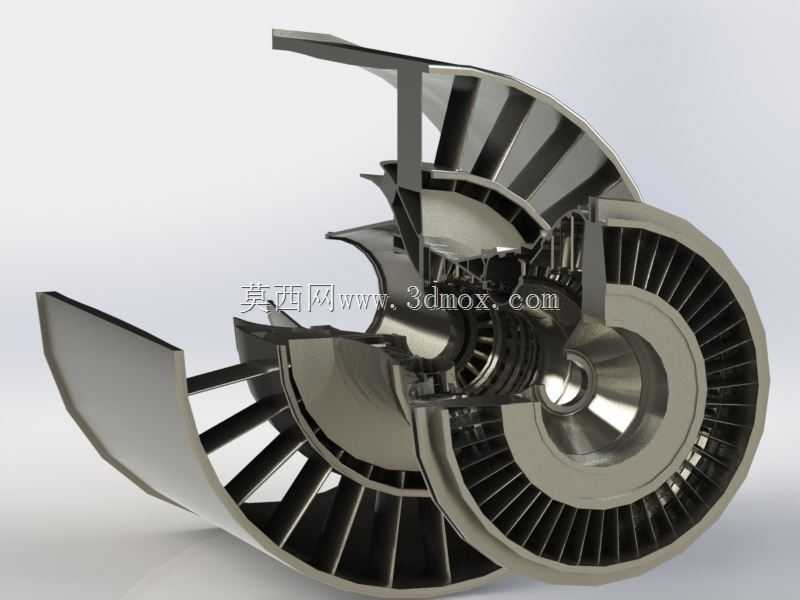

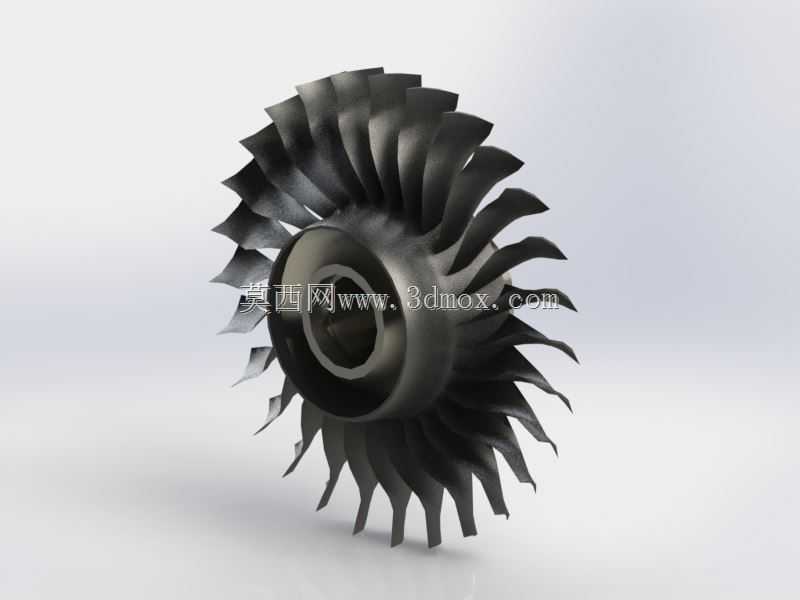

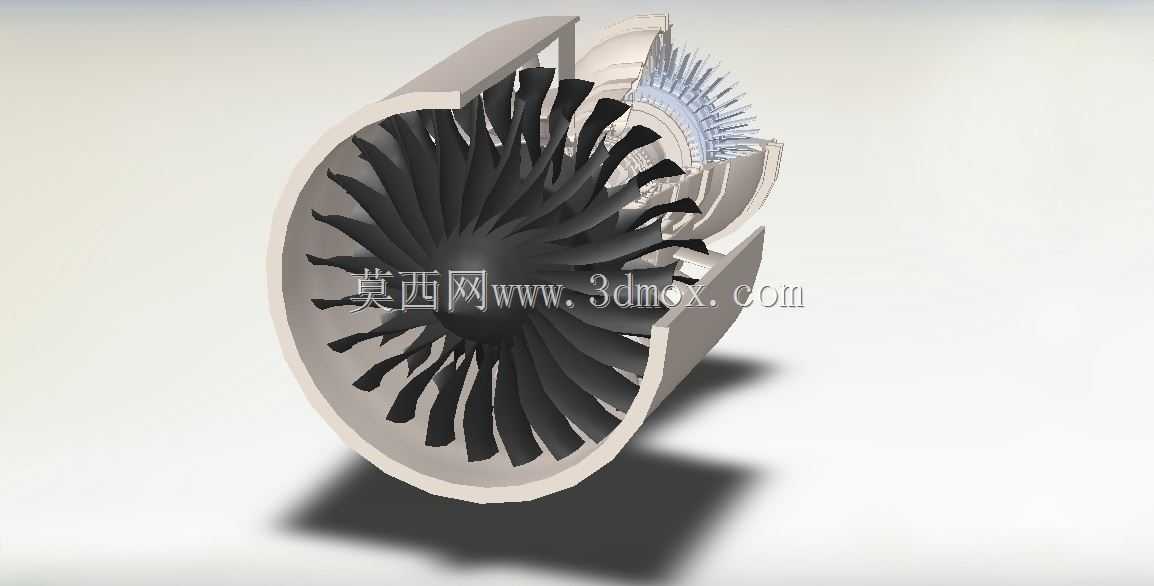

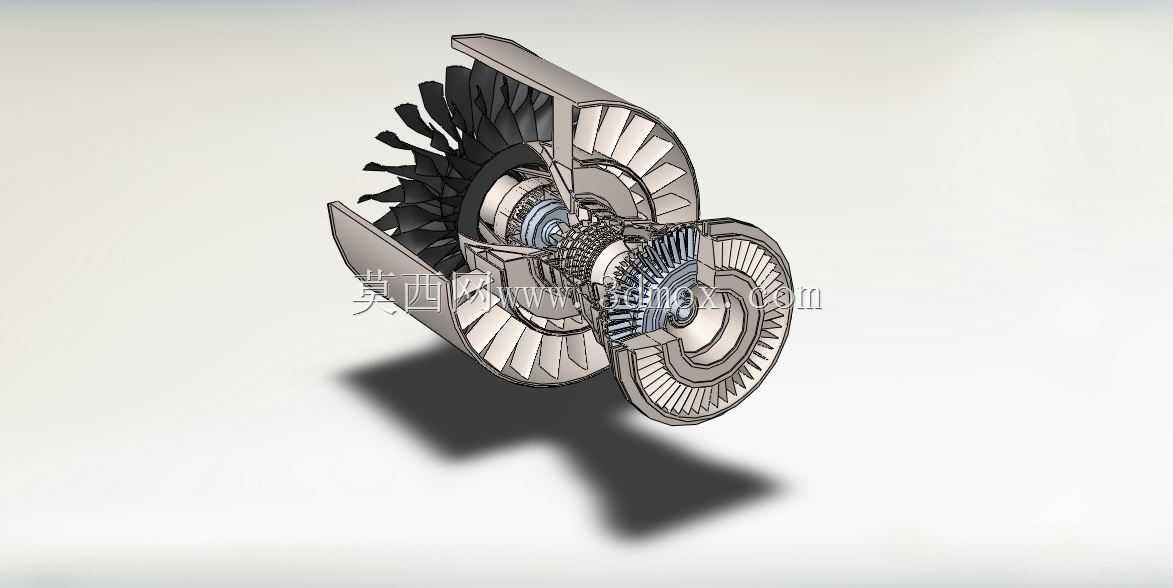

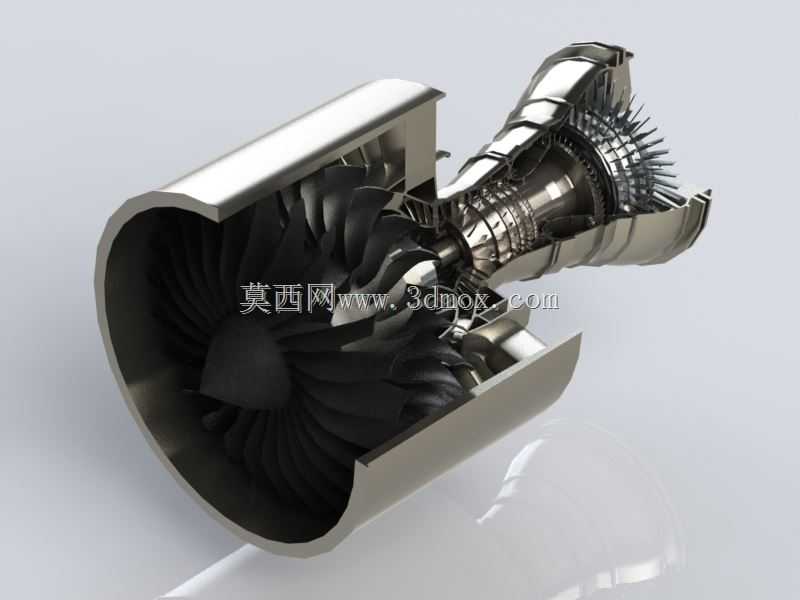

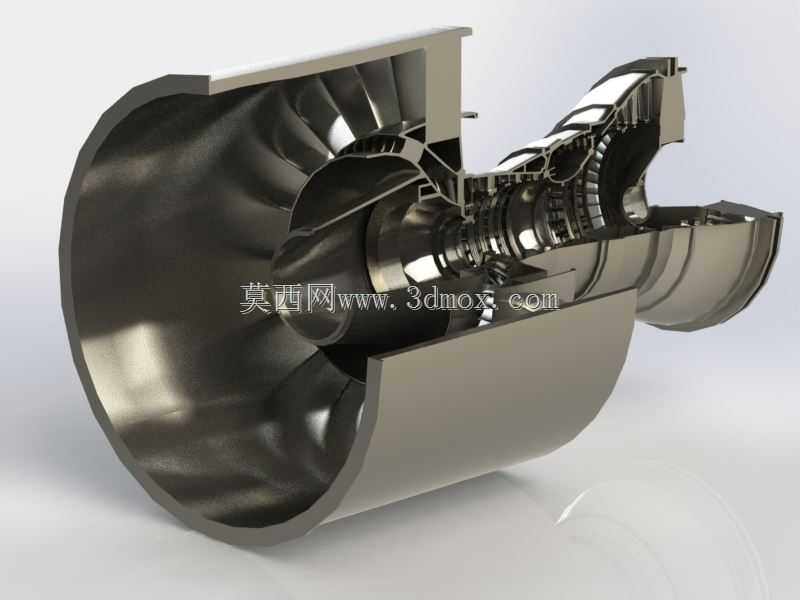

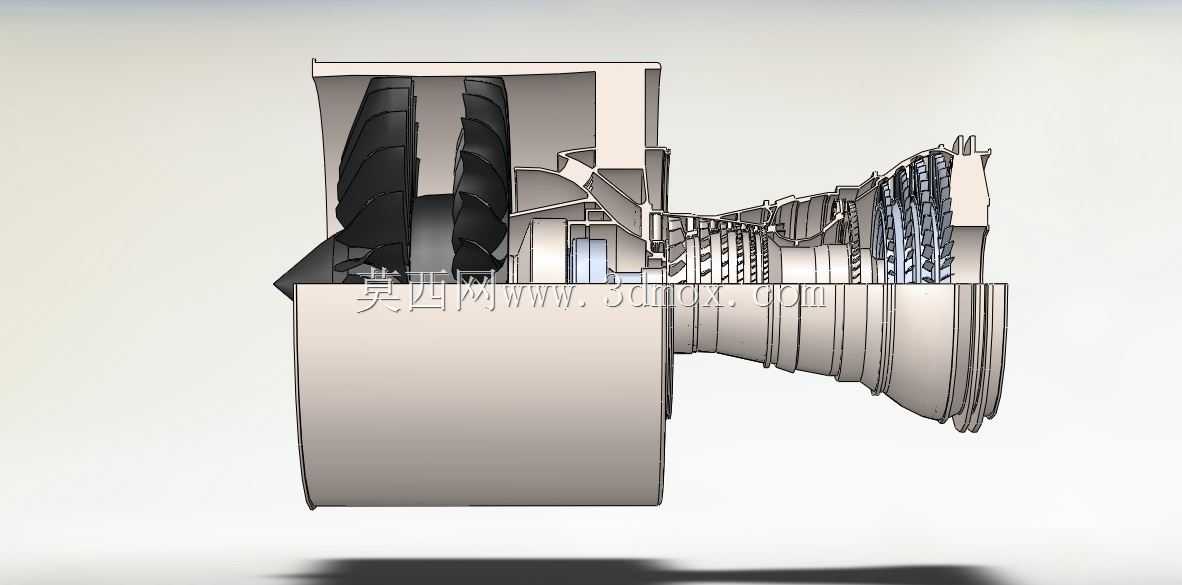

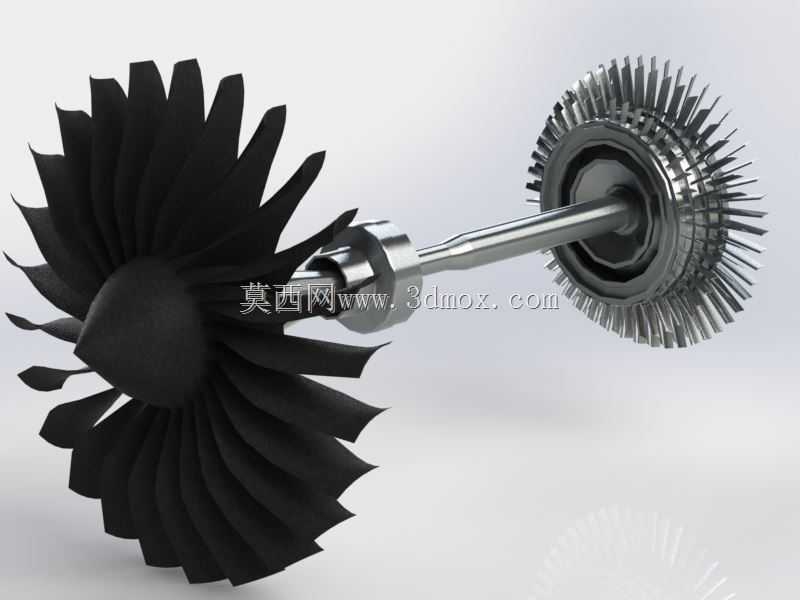

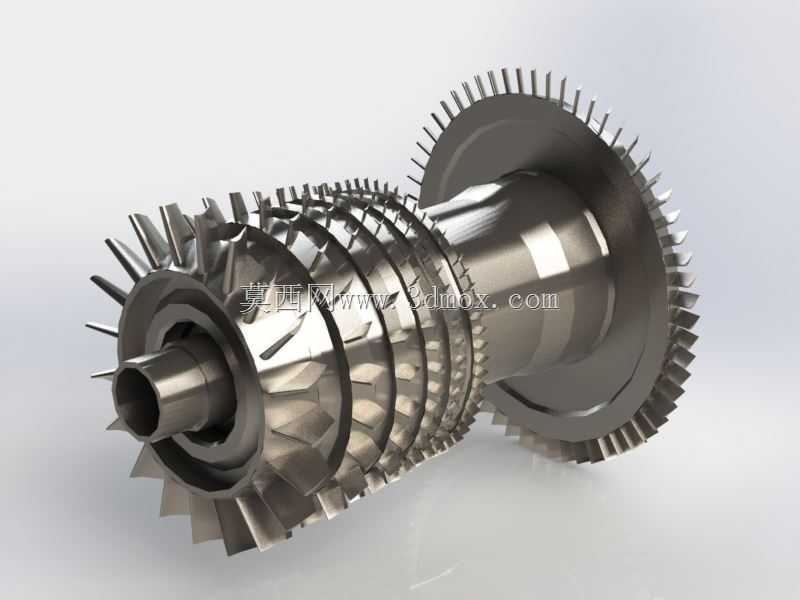

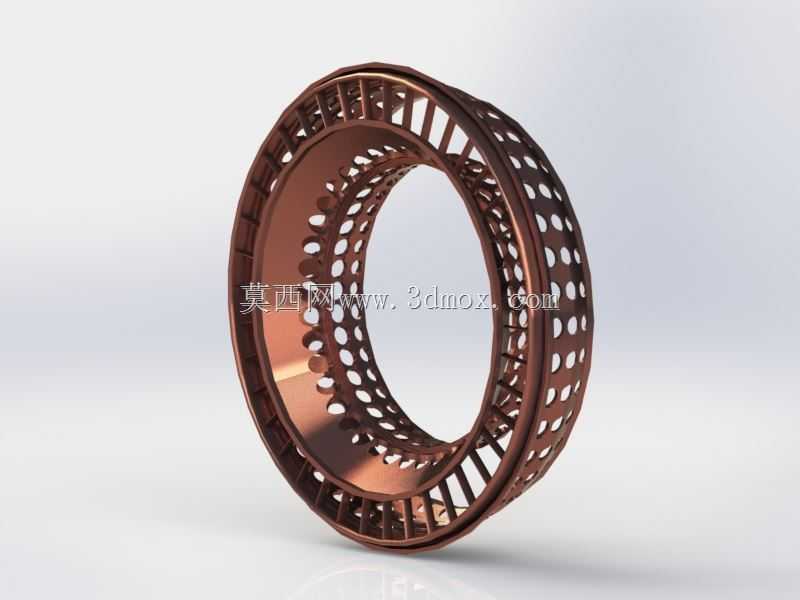

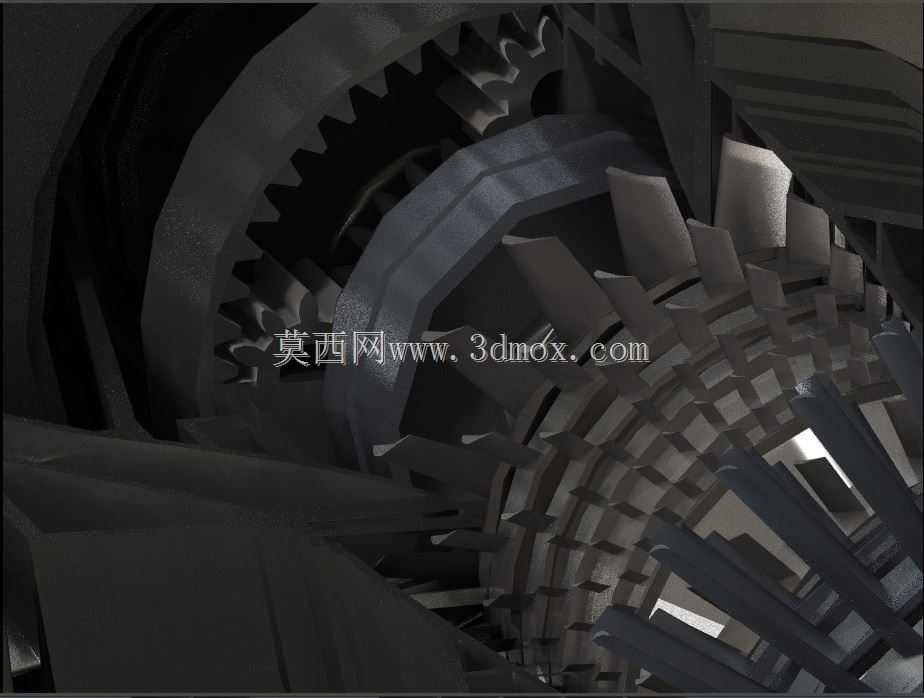

　　在结构设计层面，这套三维结构完整还原了对转涡扇的核心承力与流道设计逻辑，风扇段采用宽弦空心叶片结构，叶片型线按照跨音速流动特性优化，叶尖间隙控制在毫米级，避免叶尖漏气损失的同时防止叶片与机匣发生刮碰；压气机段采用多级轴流叶片设计，每一级叶片的安装角、弦长都按照压比分配逐级调整，保证气流在压缩过程中不会发生喘振；涡轮段的两组对转转子分别采用独立的支承结构，高压转子采用简支梁支承方案，低压转子采用柔性轴设计，适配高转速下的转子动力学特性，避免工作转速区间内出现共振问题。机匣部分采用分段式设计，风扇机匣、压气机机匣、燃烧室机匣、涡轮机匣分别采用不同的耐高温材料，其中涡轮段机匣设置有主动间隙控制结构，通过引入冷却气流调整机匣热膨胀量，在不同工况下保持最优的涡轮叶尖间隙。

　　从安装边界来看，这套结构的核心尺寸匹配当前窄体干线客机的动力舱安装要求，风扇直径适配常见的翼下吊装动力舱轮廓，发动机安装节分别设置在风扇机匣后端与涡轮机匣前端，采用两点式支承方案，能够将发动机工作产生的推力、振动载荷均匀传递到机翼挂架结构上，安装接口的位置、尺寸公差都按照航空动力装置的通用安装规范设计，可直接用于动力舱的匹配性设计、发动机维护教学演示或者航空动力相关的结构原理验证。在实际工程应用中，这类对转涡扇结构的设计难点集中在转子对转带来的轴承布局、润滑系统设计以及流场匹配问题，三维结构中清晰呈现了两级涡轮之间的导向器结构、转子的支承轴承位置以及传动轴的同心度设计细节，能够帮助结构设计人员快速理解对转结构的布局逻辑，在开展小型涡扇动力改装、航空动力教学模型开发时，可直接参考这套结构的尺寸比例、零件配合关系完成方案迭代，减少前期原理验证阶段的建模工作量。

　　针对不同的使用工况，这套结构的流道设计还预留了参数调整空间，比如针对亚音速长航时飞行场景，可适当增大外涵道的流通面积，提升巡航状态下的推进效率，降低燃油消耗；针对超音速飞行场景，可调整压气机的压比分配与涡轮的冷却结构，适配更高的涡轮前温度要求。叶片部分的结构设计充分考虑了离心载荷与热载荷的耦合作用，叶片根部采用燕尾型榫头与轮盘连接，榫头的配合面精度、接触应力都经过优化，能够承受高转速下的巨大离心力，同时叶片内部设置有冷却气流通道，可引入压气机出口的低温气流对涡轮叶片进行冷却，保证叶片在高温燃气环境下的结构强度。
