传感器配套支撑连接构件结构设计

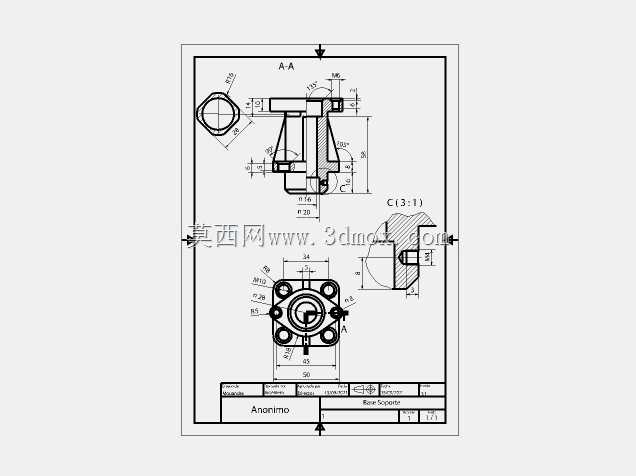

　　在工业传感检测场景中，这类支撑连接构件是保障传感器稳定安装、精准定位的核心配套零件，广泛应用在自动化产线检测工位、流体管路参数监测点位、设备运行状态传感布设等场景中，承担着传感器与被测基体之间的载荷传递、位置固定、姿态调整的作用，避免设备运行过程中的振动、冲击导致传感器偏移，影响检测数据的准确性。从结构设计逻辑来看，该构件采用一体化铸造成型后做机加工精加工的工艺路线，主体为带加强筋的支撑臂结构，底部设置方形法兰安装面，法兰面上均匀布置四个安装通孔，孔位做沉头处理，可适配内六角圆柱头螺钉的沉装需求，安装后螺钉头部不超出法兰平面，不会与周边相邻构件产生运动干涉。支撑臂的上部设置传感器安装接口，接口处做同轴度公差约束，

　　保证传感器装入后检测端面与被测面的平行度或垂直度满足检测精度要求，局部设置的C向放大结构为密封槽位，可装入O型密封圈，在潮湿、多粉尘的工业现场实现安装界面的密封防护，避免水汽、粉尘进入传感器安装腔，影响传感器的使用寿命。从安装边界尺寸来看，底部法兰的安装孔中心距严格匹配工业现场常用的传感器安装基座标准孔距，不需要额外做安装转接板即可直接固定在常规设备安装面或管路支架上，支撑臂的伸出长度经过力学校核，在保证足够支撑刚度的前提下控制整体重量，避免悬臂过长导致的固有频率降低，减少设备运行振动带来的共振风险。构件上的加强筋布置在支撑臂与法兰连接的应力集中区域，筋板的厚度按照主体壁厚的0.8倍设置，既避免铸造过程中出现缩孔、缩松缺陷，

　　又能有效提升整体结构的抗弯曲、抗扭转性能，在承受传感器自重外加现场偶然外力触碰时，不会产生塑性变形。上部的连接接口处设置了定位止口，传感器装入时可通过止口快速实现径向定位，不需要反复调整位置即可保证检测方向对准被测点位，降低现场安装调试的时间成本。针对不同的使用场景，该构件的安装面还预留了微调余量，可在安装时通过垫片调整支撑高度，适配不同检测距离的传感器选型需求，接口处的紧固螺纹采用标准公制粗牙螺纹，通用性强，现场维护更换时不需要准备特殊规格的紧固件。在管路监测场景中使用时，该支撑构件可直接固定在管路旁的支架上，将压力、温度类传感器固定在正对管路检测点的位置，避免传感器直接悬空安装在管路接口上，长期受管路振动导致螺纹连接松动、

　　传感器脱落的问题；在自动化产线的视觉检测工位，该构件可作为光电传感器、接近开关的安装支撑，通过自身的结构刚度保证传感器位置固定，不会因为产线长期运行的振动导致检测位置偏移，减少产线误触发、漏检测的故障概率。设计过程中对构件的所有棱边都做了倒钝处理，避免安装调试过程中尖锐边角划伤操作人员，所有加工面的表面粗糙度按照功能区分，安装配合面达到Ra1.6的精度要求，非配合的铸造表面做喷丸处理，提升表面抗锈蚀能力，不需要额外做表面涂装即可满足一般工业场景的使用要求，若应用在腐蚀环境中，也可在基础结构上增加表面镀锌或喷塑处理，进一步提升防护等级。
