手轮驱动式钢制渠道闸门结构设计

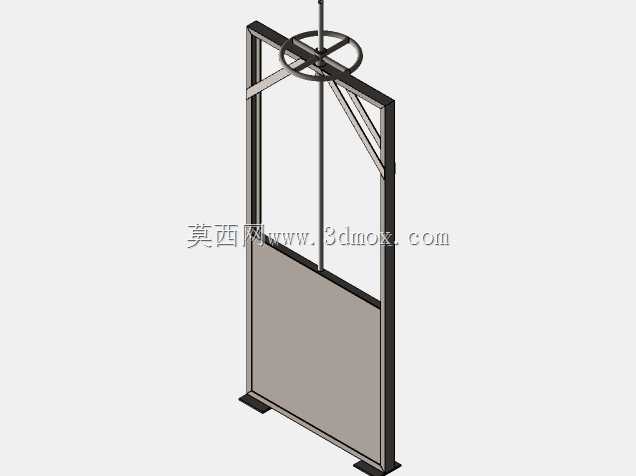

　　做水工构筑物配套结构设计时，这类手轮驱动的钢制闸门是小型输水渠道、厂区给排水管网、污水处理单元截流环节的常用构件，不同于大吨位的卷扬式启闭闸门，这类手动驱动的钢闸多用于通径不大、水位差较小的工况，日常运维不需要额外配置动力源，靠人工操作手轮就能完成闸板的升降调节，在市政雨污分流节点、农田支渠控水、工业循环水旁路截断场景里的适配性很强。从结构组成来看，整套构件包含两侧立式导向框架、底部安装底座、升降式闸板、顶部传动丝杆、手轮操作机构几个核心部分，导向框架采用矩形型钢拼焊成型，内侧加工有与闸板侧边配合的导向槽，槽内预留有密封件安装位，避免闸板升降过程中出现卡滞，同时保证截流状态下的密封性能，

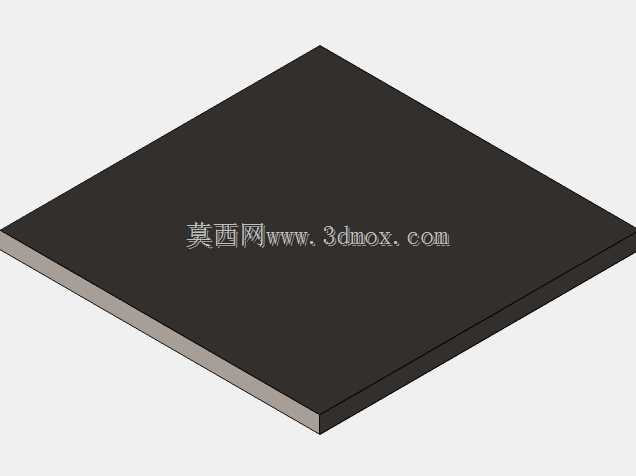

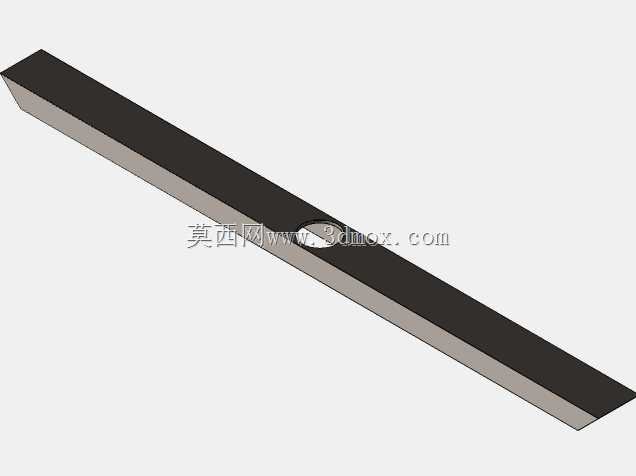

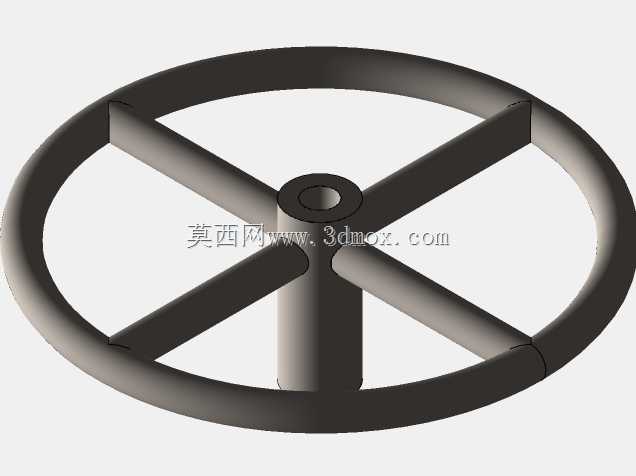

　　框架斜向加焊的支撑肋是为了抵消闸板承受的侧向水压力，避免框架长期受载出现形变，影响闸板的正常启闭。闸板部分采用整块钢板裁切成型，边缘做倒角处理减少与密封件的摩擦损耗，底部与底座接触的位置做平面度精加工，保证闸板完全落下时能和底座密封面紧密贴合，杜绝底部渗漏。顶部的手轮采用轮辐式结构，直径设计参考了人工操作的力矩需求，不需要额外加力杆就能提供足够的启闭扭矩，手轮中心与传动丝杆采用螺母副配合，转动手轮时就能将旋转运动转化为闸板的直线升降运动，丝杆外露部分做防锈处理，适配户外潮湿的使用环境。安装边界方面，两侧框架底部的安装底板预留有螺栓固定孔，安装时需要和预埋在混凝土构筑物上的地脚螺栓配合，安装前要校准两侧导向槽的平行度，

　　保证闸板升降全程无偏斜，两侧框架的间距要和渠道的过水宽度匹配，顶部手轮的安装高度要符合人工操作的人机工程要求，距离操作面的高度控制在成年人站立操作舒适的区间，避免操作时抬臂过高或者弯腰费力。设计这类闸门时，首先要核算对应工况下的最大水压力，以此确定闸板的钢板厚度、框架型钢的规格，避免受载后构件出现挠曲变形，其次要考虑长期接触水体的防锈需求，所有钢制构件表面都要做防腐涂装，丝杆等运动部件要预留润滑维护的空间，导向槽内的密封件要设计成可更换结构，方便后期运维时不用整体拆解闸门就能更换老化的密封件。和铸铁闸门相比，钢制闸门的整体重量更轻，加工成型难度更低，焊接结构的生产周期更短，对于工期紧张的项目适配性更好，

　　同时手轮驱动的结构不需要配套电气控制元件，在没有供电条件的野外渠道场景下也能正常使用，日常维护只需要定期给丝杆加注润滑脂、检查密封件的老化情况即可，运维成本远低于电动、液动驱动的闸门。在实际选型应用时，要注意这类手动钢闸门的适用水头高度，不能超出设计承压范围使用，否则容易出现闸板变形、密封失效甚至框架开裂的问题，安装时要保证底座与混凝土基础之间的密封处理，避免基础接触面出现渗漏，闸板与导向槽的配合间隙要控制在合理范围，间隙过大容易出现渗漏，间隙过小则会增大启闭阻力，低温环境下使用时还要考虑冰冻层对闸板的影响，避免闸板和框架冻结后无法正常启闭。
