法兰连接三通球阀结构设计方案

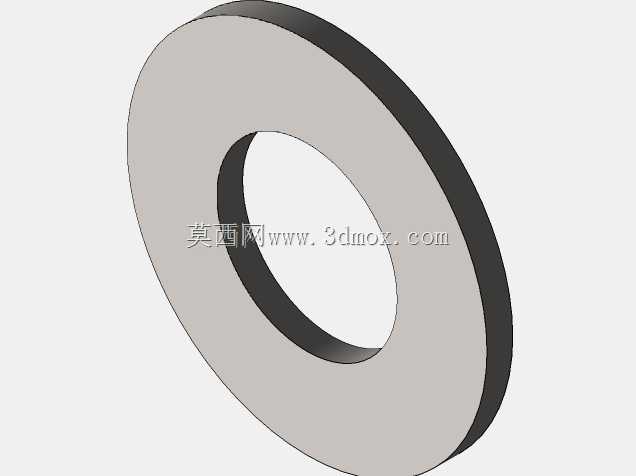

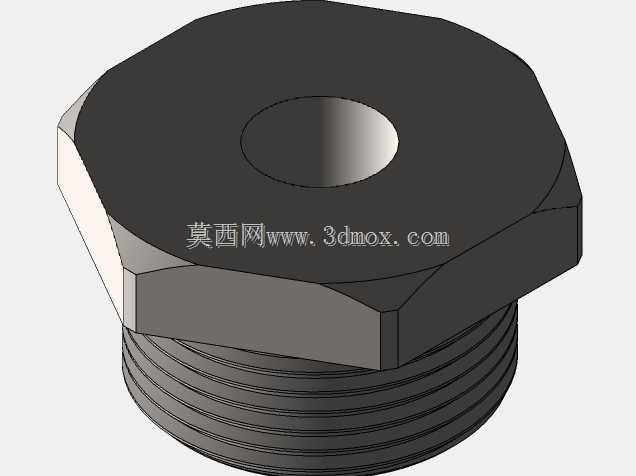

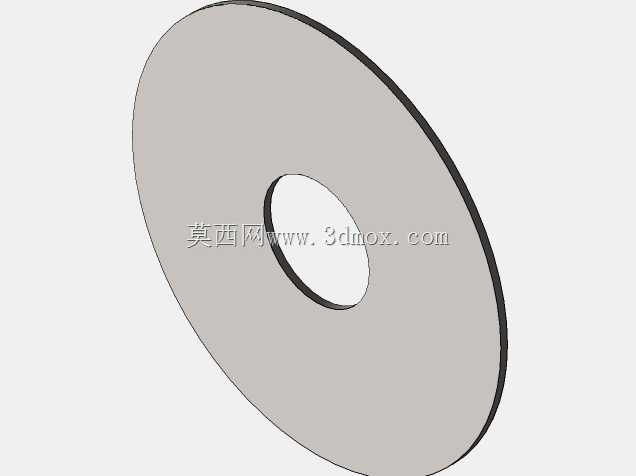

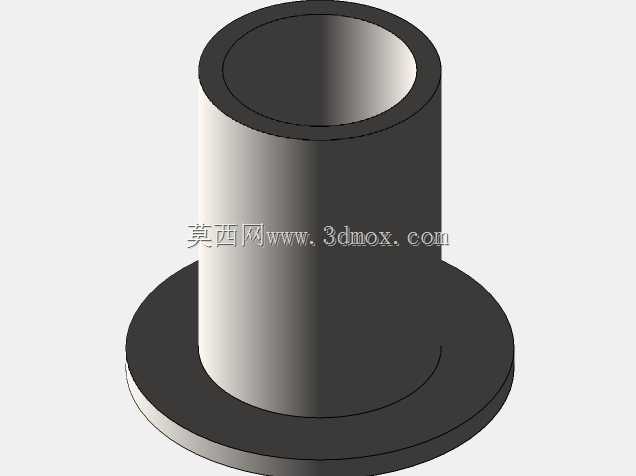

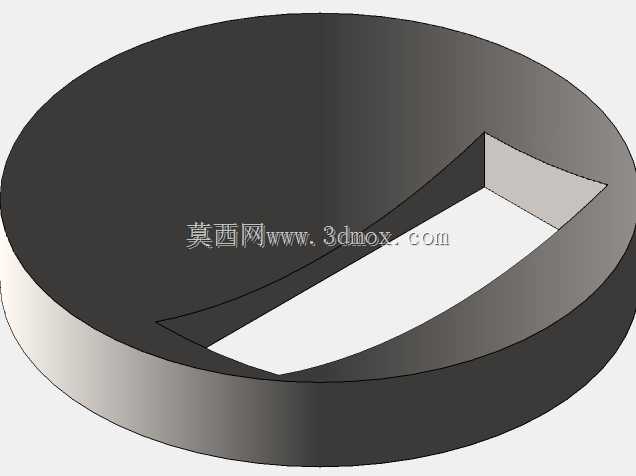

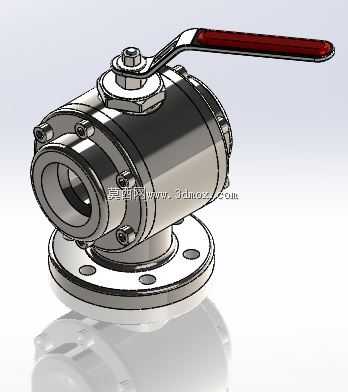

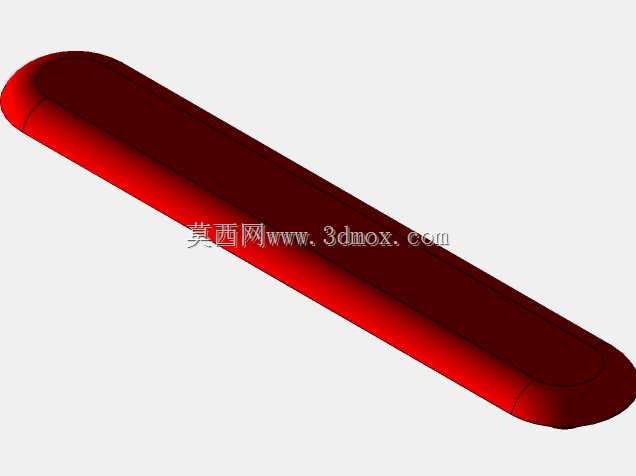

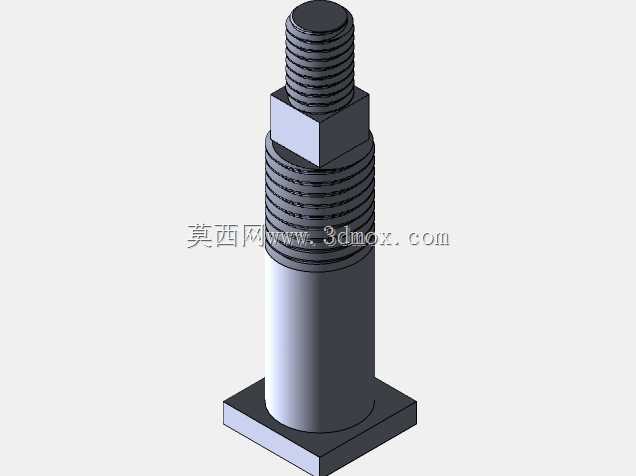

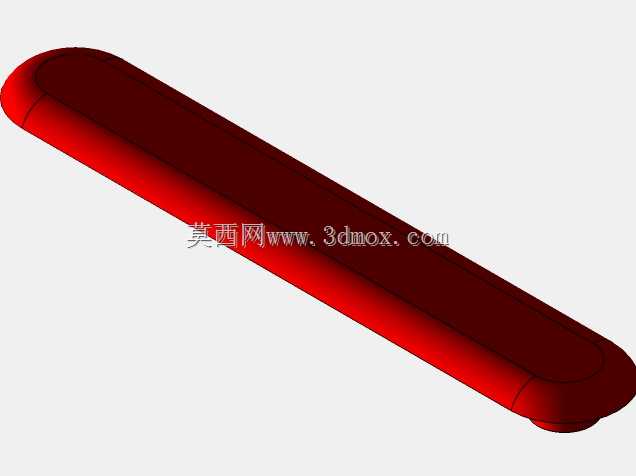

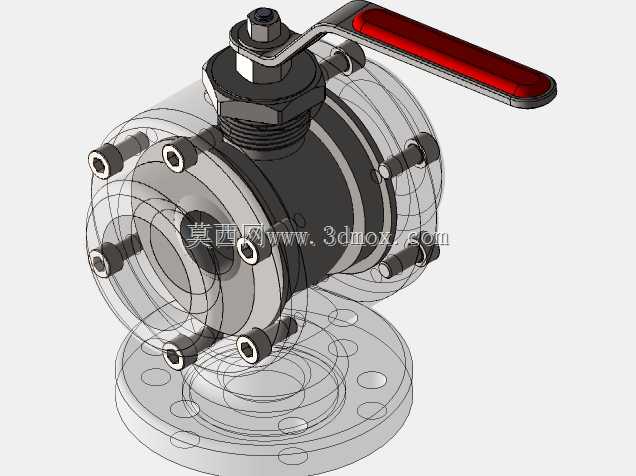

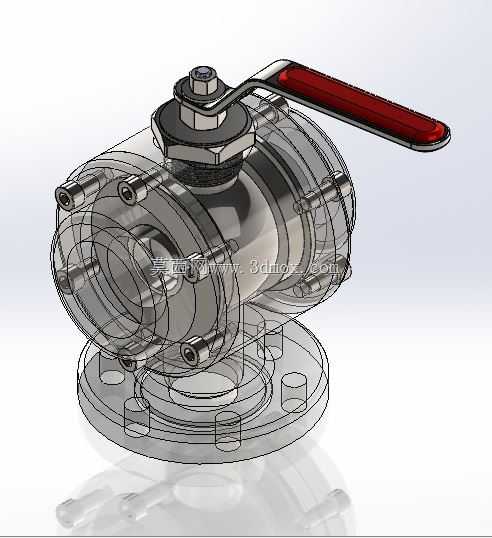

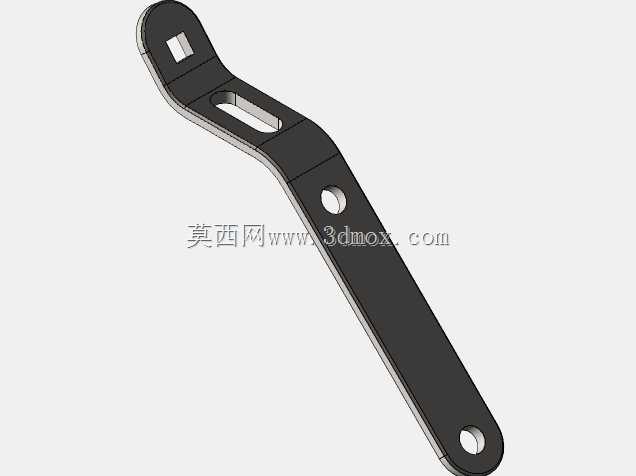

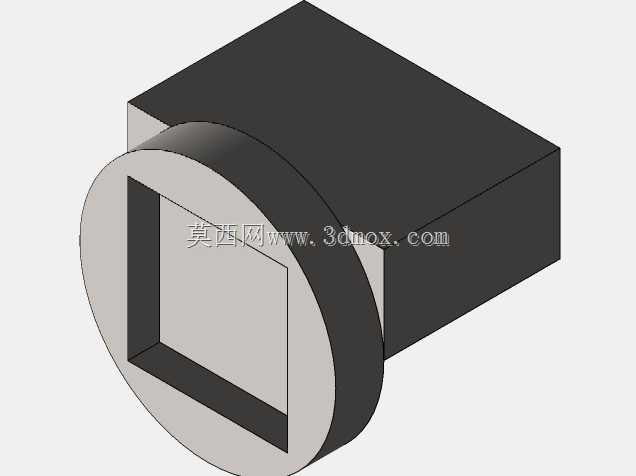

　　这款三通球阀的三维结构设计，核心围绕多通路流体管路的换向与合流需求展开，在化工流体输送、水处理管网、中小型制程工艺管线中应用广泛，可替代两个直通球阀完成介质流向的切换，减少管路接头数量、降低泄漏点风险。从结构设计逻辑来看，阀体采用三段式组合结构，侧端两个接口为卡箍式快接适配结构，底部接口为法兰连接端，这种混合连接形式的设计，是考虑到现场安装时，侧端管路常需要频繁拆装维护、底部则与固定主管路做刚性法兰连接，兼顾安装便捷性与长期使用的连接可靠性。手动操作的杠杆式手柄做了加长力臂设计，操作时无需借助额外扳手，单人即可完成90度行程的换向操作，手柄与阀杆的连接采用扁方定位结构，避免长期操作出现打滑空程，阀杆位置设置了多层填料密封结构，

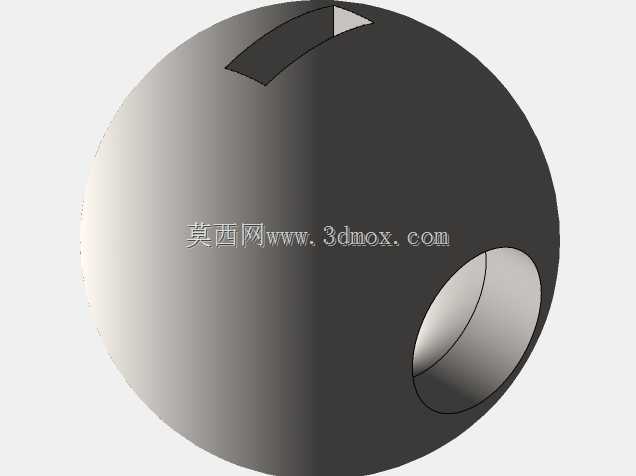

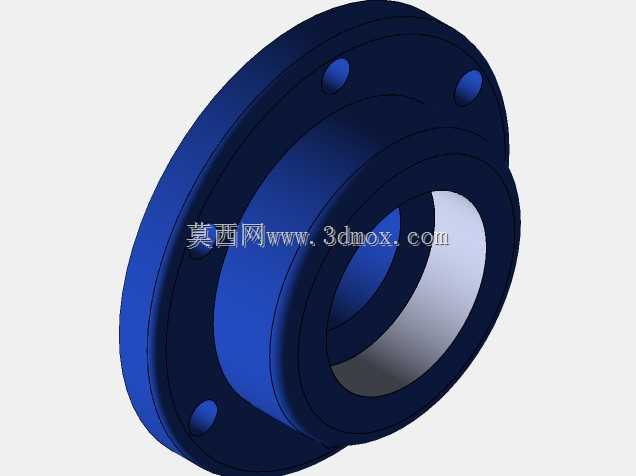

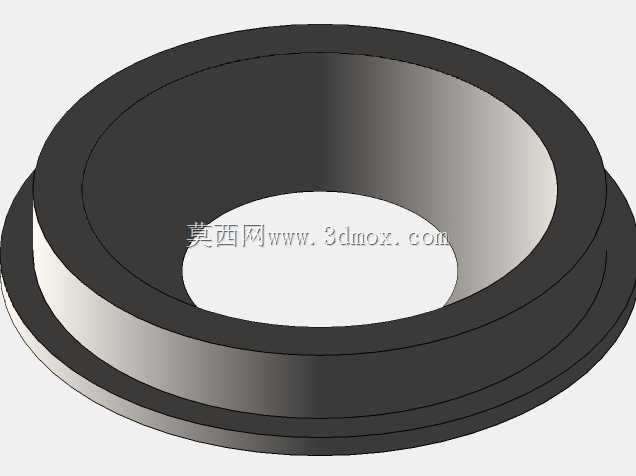

　　可在公称压力范围内杜绝阀杆处的介质外漏。球体采用三通通孔结构，根据流道开孔形式可实现L型换向或T型合流分流功能，建模时严格匹配球体与阀座的密封配合面公差，阀座采用软质密封材料嵌装结构，保证低压工况下也能实现零泄漏密封。安装边界方面，底部法兰的螺栓孔分布、密封面凸台尺寸完全匹配对应通径的管路法兰标准，侧端接口的卡箍尺寸适配常规工业快装管路规格，整体安装高度预留了手柄操作的转动空间，不会出现安装后手柄被周边管线、支架遮挡无法操作的问题。建模过程中对所有配合面做了公差匹配校验，比如阀体组合面的止口定位尺寸、球体转动的间隙量、阀杆的轴向窜动量都做了合理预留，既保证转动操作的顺畅度，又不会因间隙过大导致密封失效。在实际选型应用中，

　　这类三通球阀多用于需要定期切换介质流向、或者将两路介质合并输送、单路介质分两路供给的工况，相比多阀组合的管路布局，结构更紧凑，操作更便捷，日常维护仅需要定期检查阀杆填料的压紧量、操作手柄的紧固情况即可，维护成本远低于多阀组布局。
