轮式移动储料转运料斗设备结构

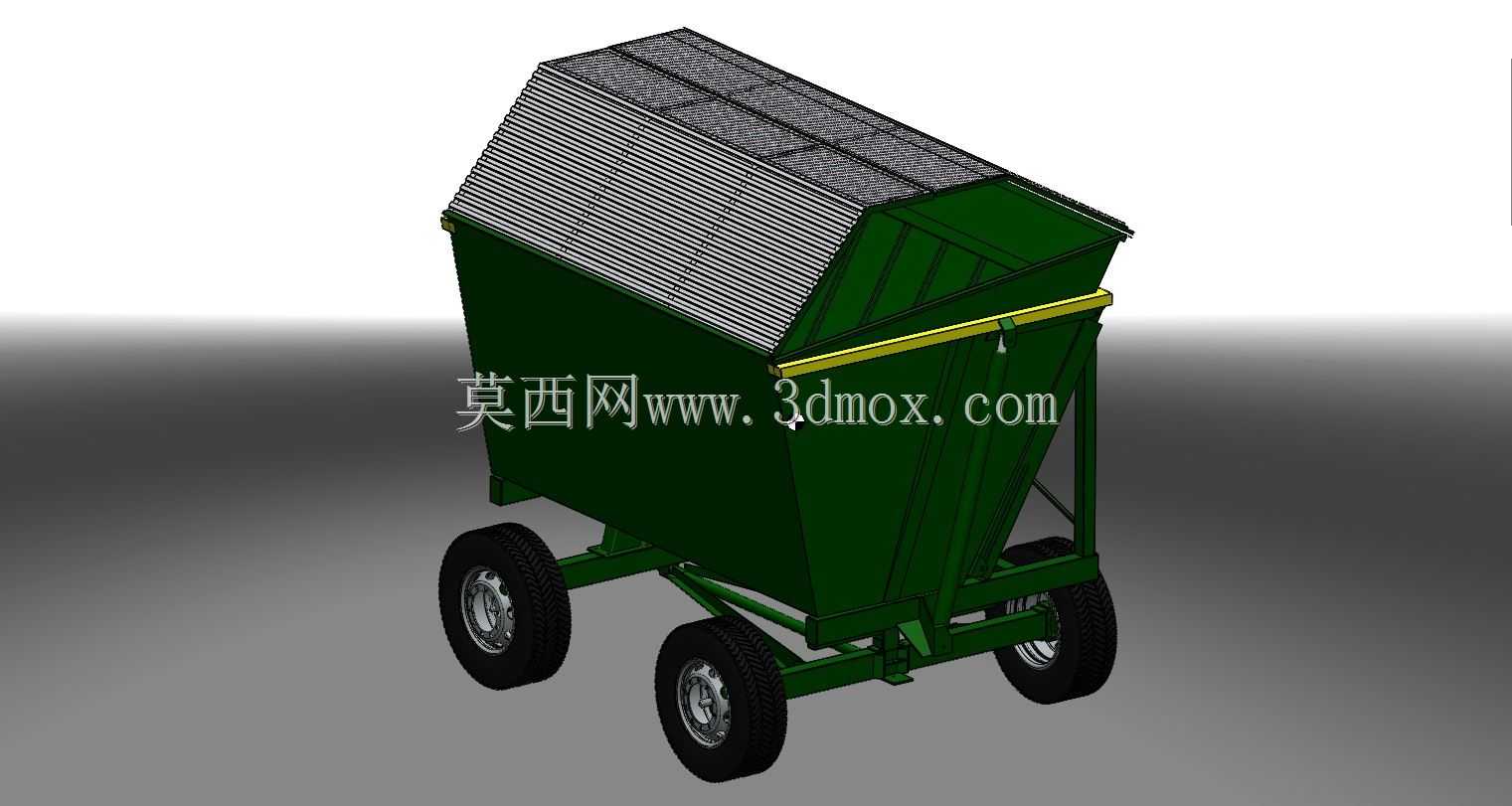

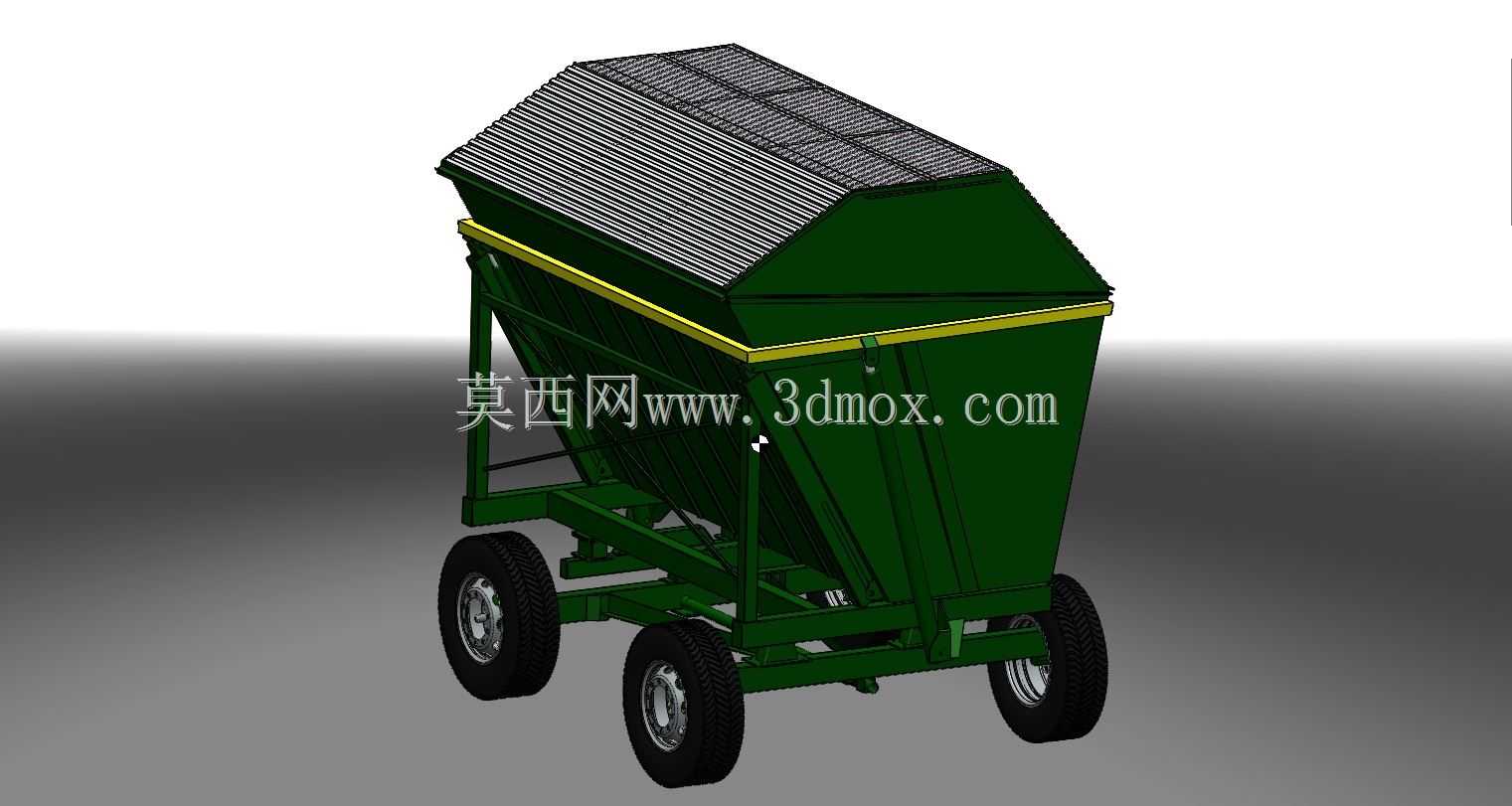

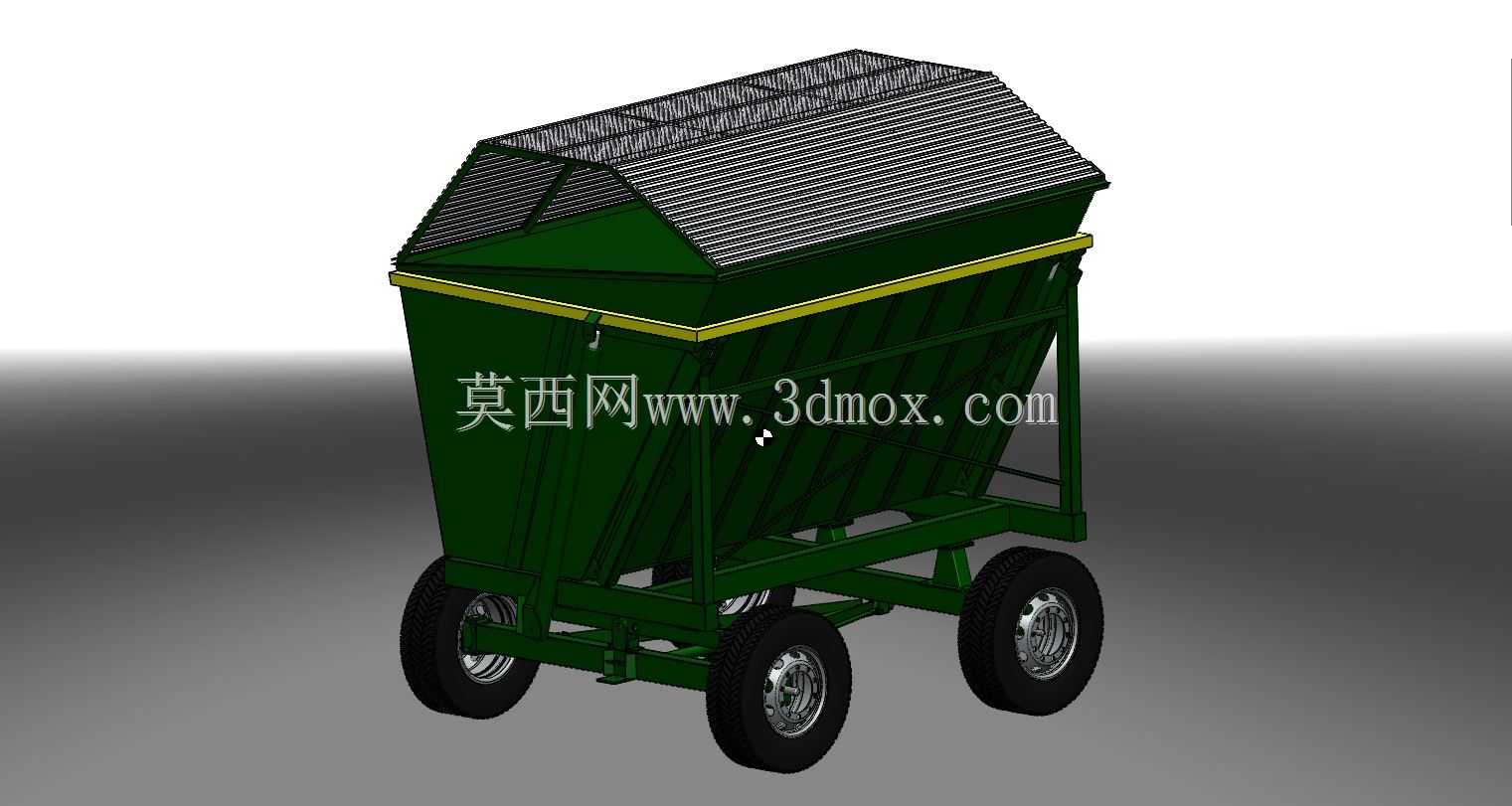

　　这款轮式移动储料转运设备，主要面向农牧场散料收集、田间作业物料转运场景设计，可适配小型拖拉机拖挂接口，完成谷物、青贮饲料、采收后经济作物的短距离转场运输与临时储放作业，解决田间散料收集后无适配移动储具、转运过程撒漏的实际问题。设备整体采用拖挂式四轮行走结构，行走轮选用农用深纹橡胶轮胎，适配非硬化田间土路、牧场草地的复杂通行条件，轮组安装位置经过载荷分配计算，满载状态下整机重心位于轮组支撑面中心区域，拖挂行进过程中不会出现侧倾、翘头问题。上部储料舱采用上宽下窄的倒梯形锥斗结构，舱体顶部设置格栅式防护盖，既可以避免装载过满时物料从顶部洒落，也能阻挡大块异物进入舱内堵塞出料口，舱体侧壁做了斜度优化，散状物料依靠自重即可向底部出料口滑移，

　　无需额外设置振动卸料装置，减少故障点的同时降低制造成本。舱体与行走车架之间采用焊接式刚性连接，车架主梁选用矩形钢管拼焊而成，拖挂连接端设置标准牵引销孔，可与多数农用动力机械的后牵引架直接适配，无需额外制作转换连接件。设计过程中优先考虑田间作业的维护便捷性，轮组轴承选用密封式防尘结构，避免田间尘土、作物碎屑进入轴承造成磨损，舱体内壁做平滑过渡处理，没有突出的螺栓头、焊接凸台，防止物料挂壁残留，卸料时可实现舱内物料基本排空，减少人工清理的工作量。整机外形尺寸适配乡村田间道路的通行宽度，拖挂转弯半径控制在小型农用动力设备可适配的范围，转场经过田埂、乡间窄路时无需额外拆卸部件，舱体顶部的格栅盖采用铰接式连接，

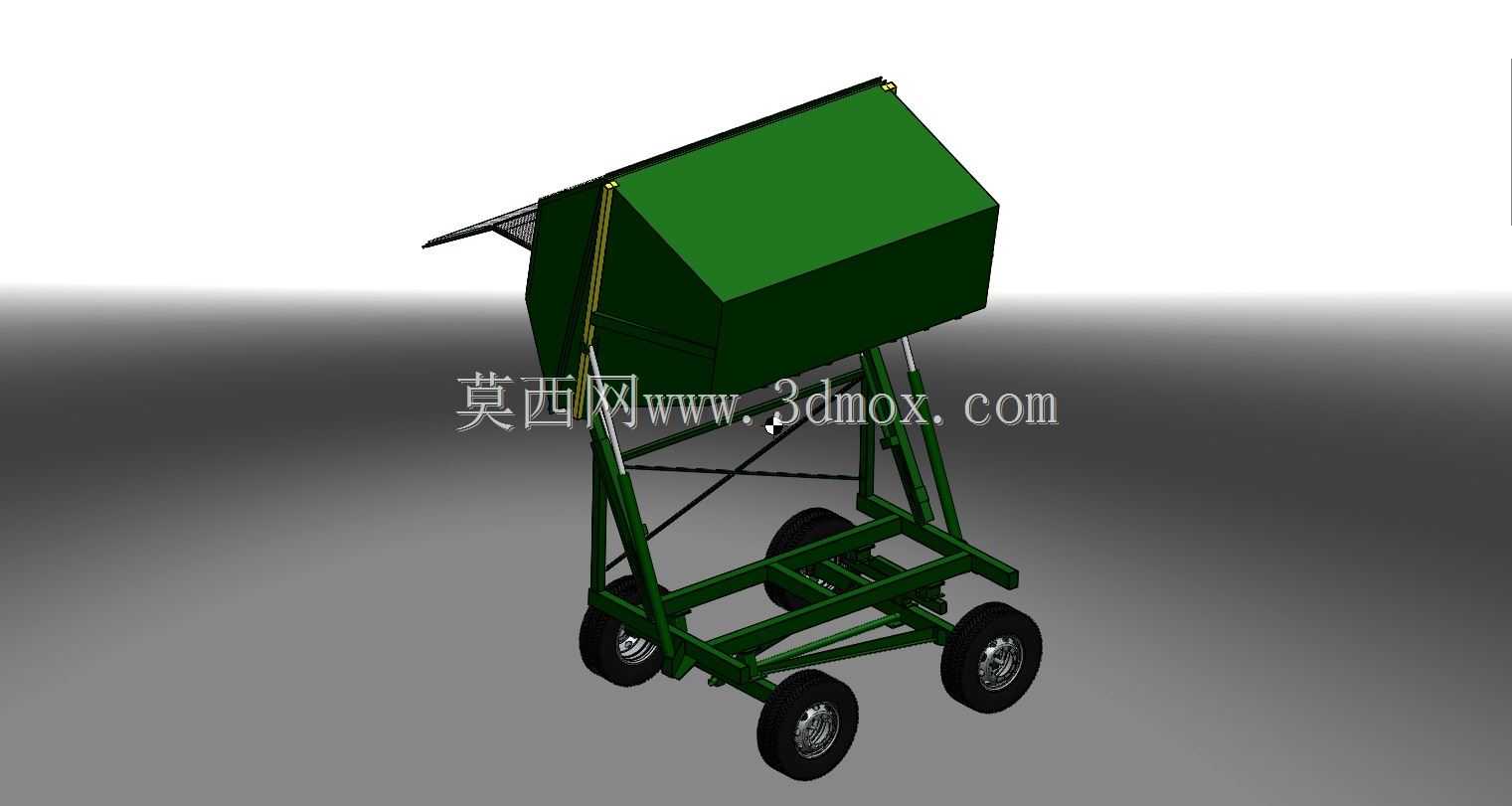

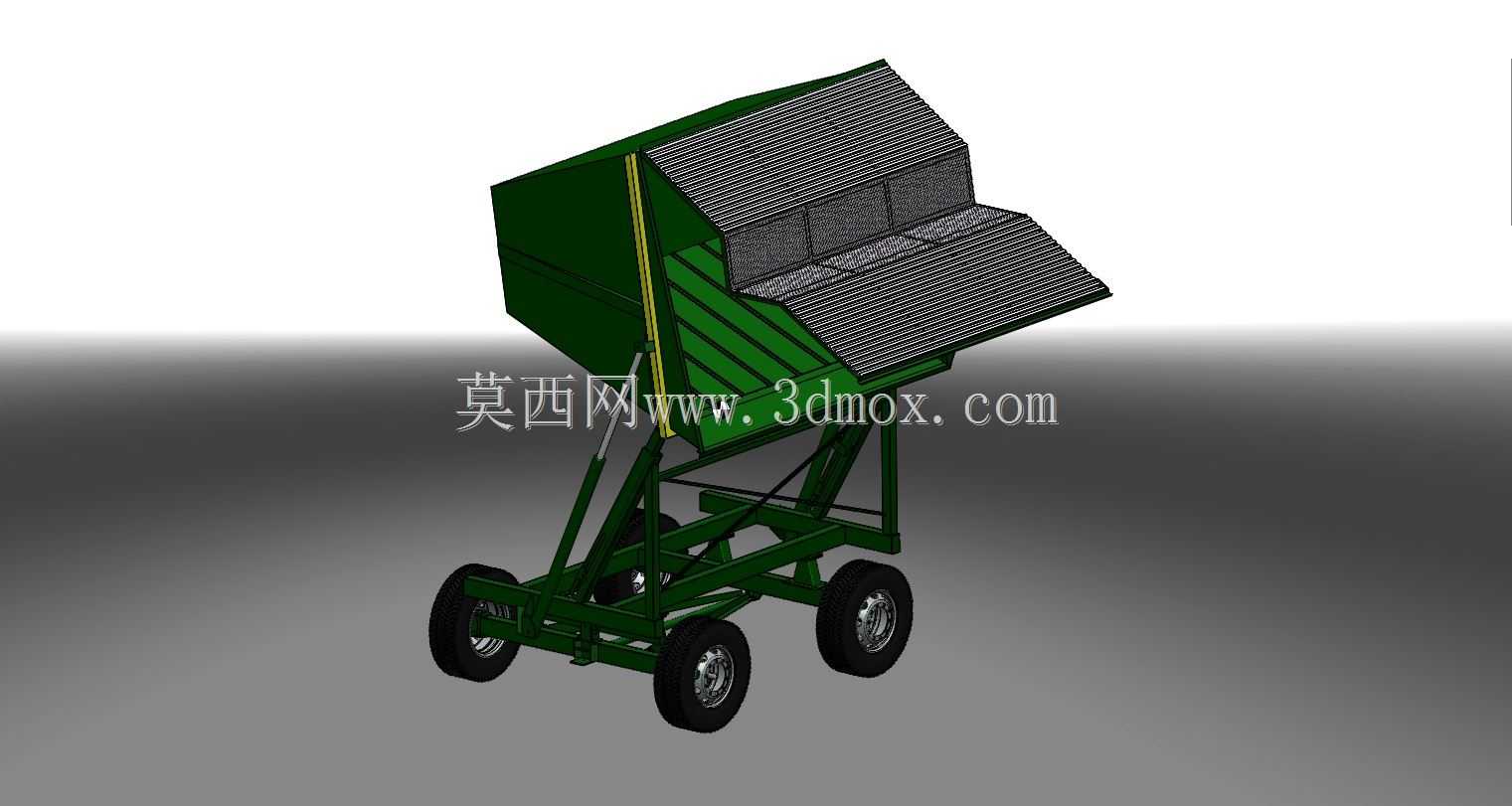

　　需要清理舱内残留或者装载大块物料时可直接向上翻开，操作无需额外工具。设备的出料控制结构设置在舱体后侧下部，采用插板式闸门设计，操作人员站在地面即可完成闸门的开合操作，卸料时可通过调整闸门开启高度控制物料流出速度，适配不同接料设备的进料效率，避免卸料过快造成物料撒漏。车架下部预留了附属部件安装位，可根据实际作业需求加装制动联动装置、反光标识等配件，满足公路短距离转场的安全要求，舱体表面的涂装配色选用高可见度的深绿色，在田间作业环境下辨识度较高，同时涂层具备耐作物腐蚀、耐户外紫外线老化的特性，长期户外放置不会出现大面积漆层脱落、锈蚀问题。
