可折叠便携通勤代步小轮自行车结构

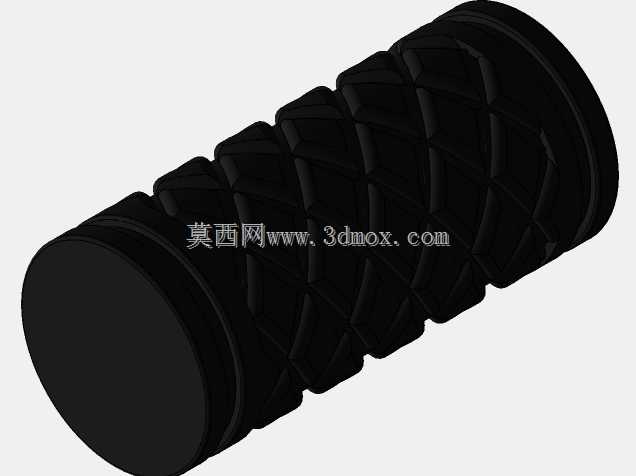

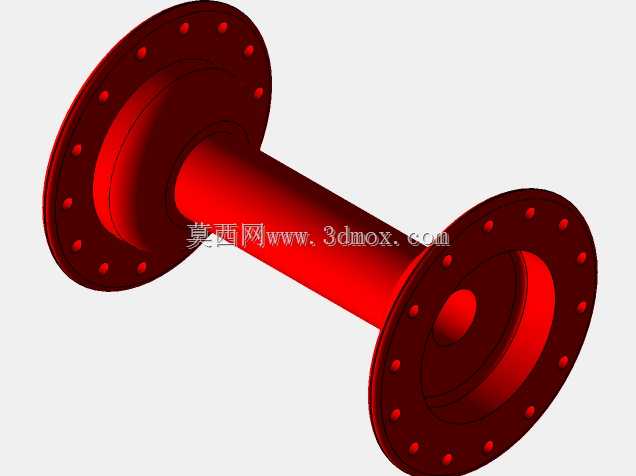

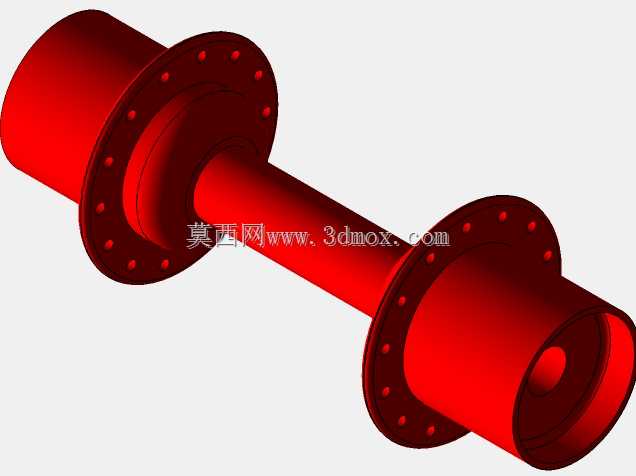

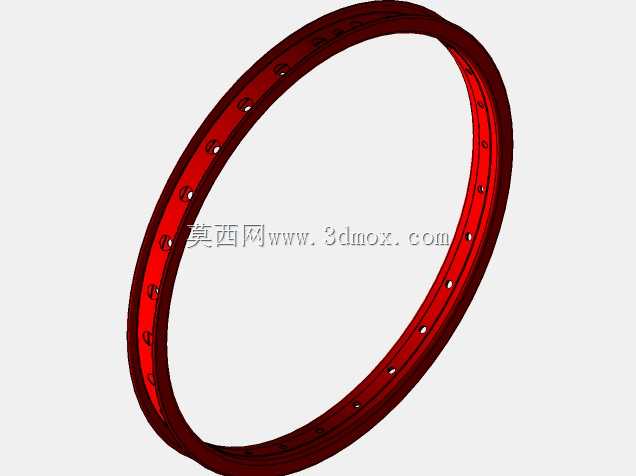

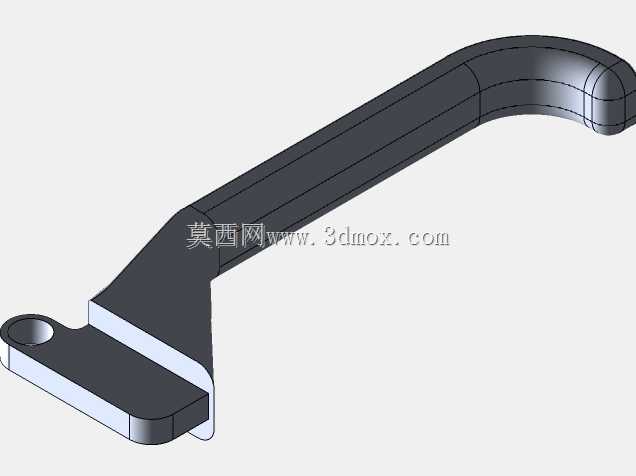

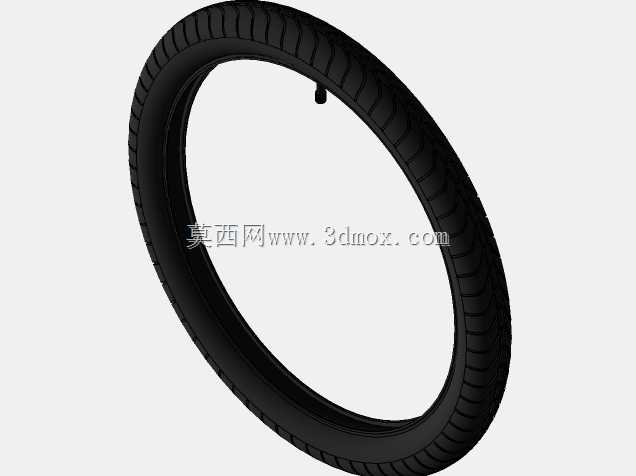

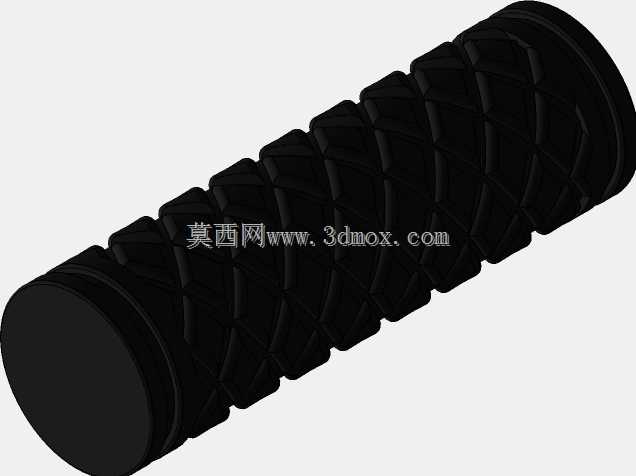

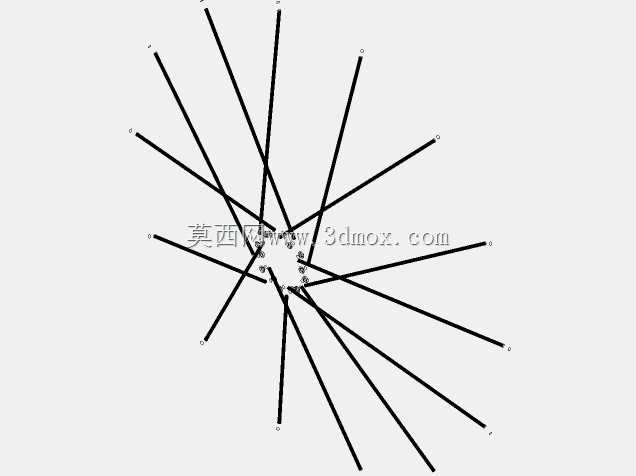

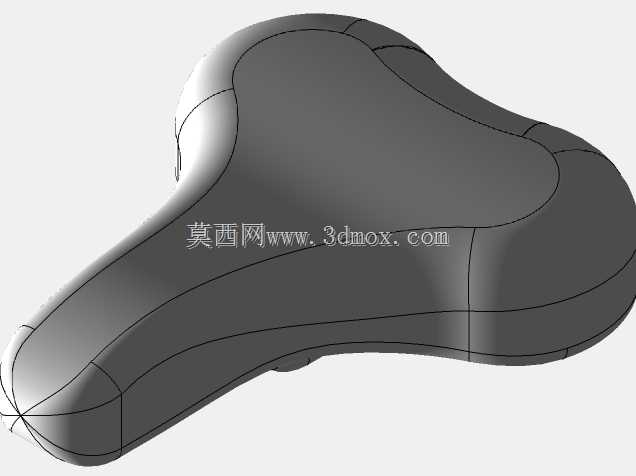

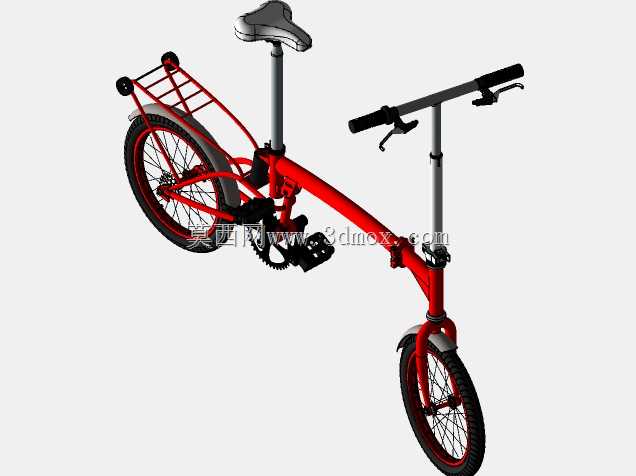

　　这款小轮折叠代步车的结构设计，核心围绕城市短距离通勤的便携收纳需求展开，在车架主梁的中部设置了快拆式折叠铰接结构，折叠后整车长度可压缩至原展开状态的六成左右，能够轻松放入家用轿车后备箱、写字楼电梯间或是城市轨道交通的行李存放区域，适配上班族最后一公里接驳、商圈短途出行、园区通勤代步等多种场景。从功能特性来看，整车采用前后不等轮径的布局，后轮搭载钢制辐条轮组与全包式挡泥板，后轮上方设置了小型置物货架，可承载不超过五公斤的随身背包或小件物品，车座采用高度快拆结构，可根据150cm至185cm身高区间的使用者快速调整坐高，适配不同身高人群的骑行姿态。车把部分采用可升降的竖管结构，握把处集成了刹车手柄与铃铛安装位，

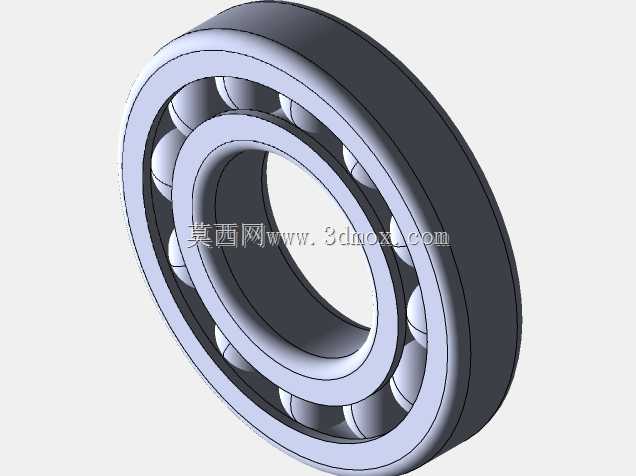

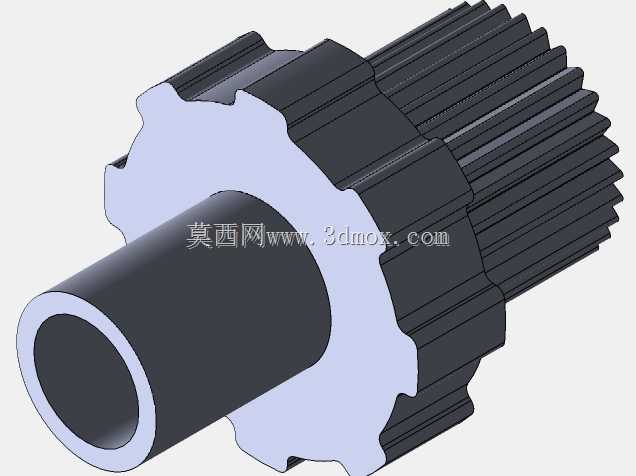

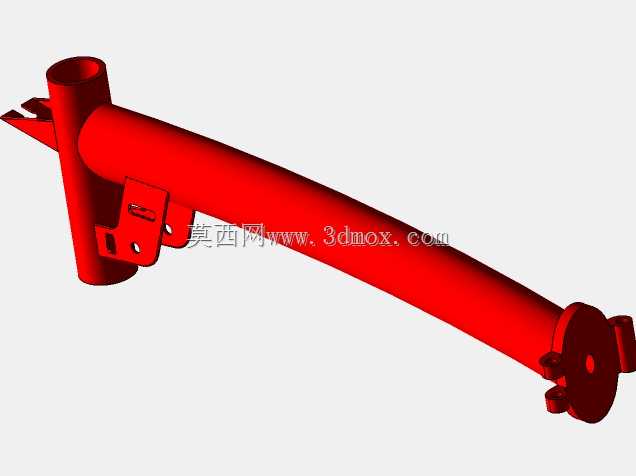

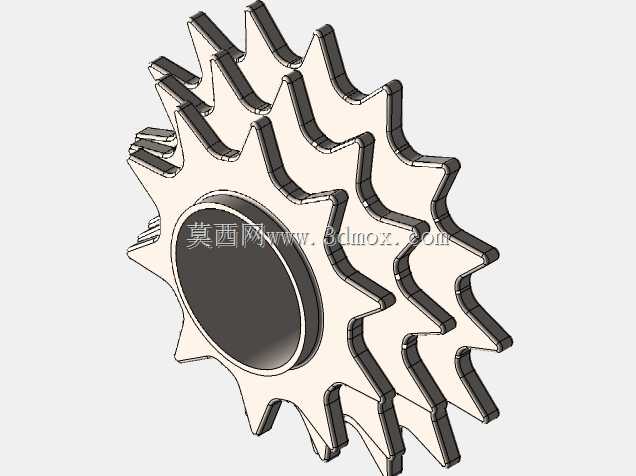

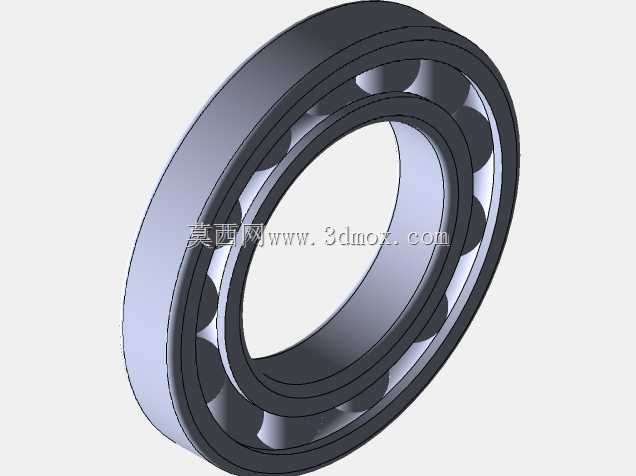

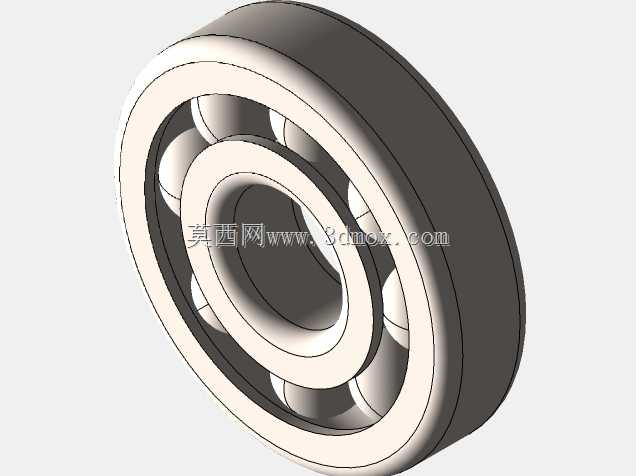

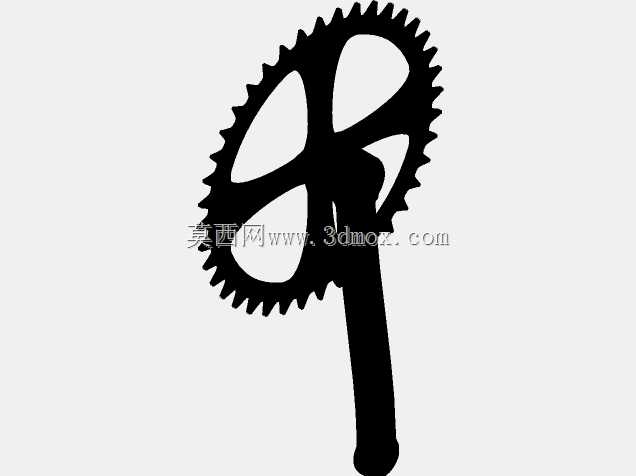

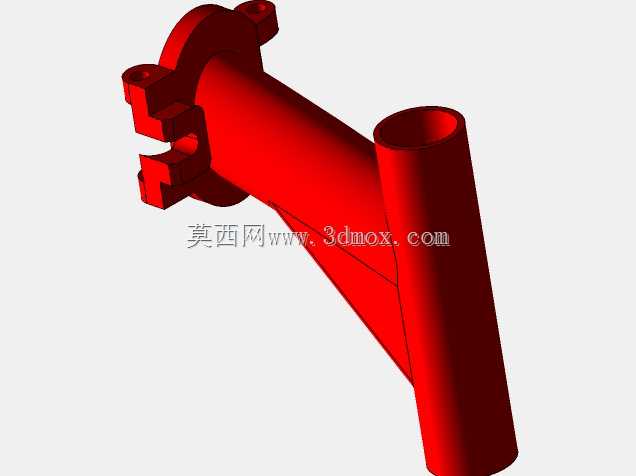

　　刹车系统采用拉线式钳形制动器，制动行程短，握力反馈清晰，能够在城市铺装路面的骑行场景下提供足够的制动安全性。传动部分采用单速牙盘搭配飞轮的结构，没有设置多级变速组件，一方面降低了整车的维护成本，另一方面也减少了变速组件带来的额外重量，更适合平坦城市道路的匀速骑行场景。设计过程中，车架主体采用圆管弯折焊接的结构形式，主梁管的弯折角度经过反复校核，既保证了折叠时的转动间隙不会与脚踏、前轮发生干涉，也确保了展开骑行时车架的受力路径顺畅，骑行过程中车架的形变量控制在合理区间，不会出现明显的软尾晃动感。前轮的转向立管内置了推力轴承，转向阻尼均匀，没有虚位，低速推行或是高速骑行时都能保持稳定的转向手感。

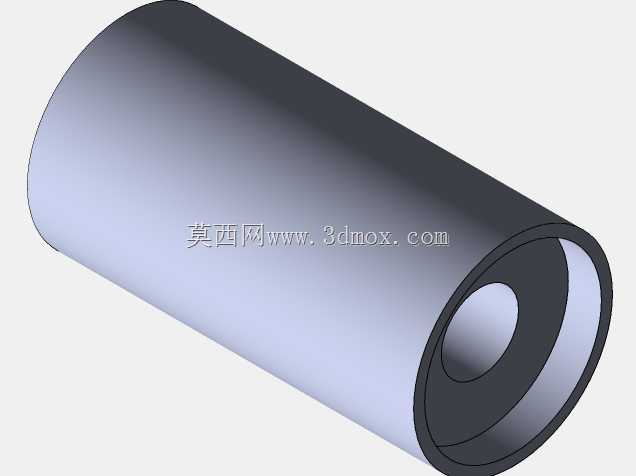

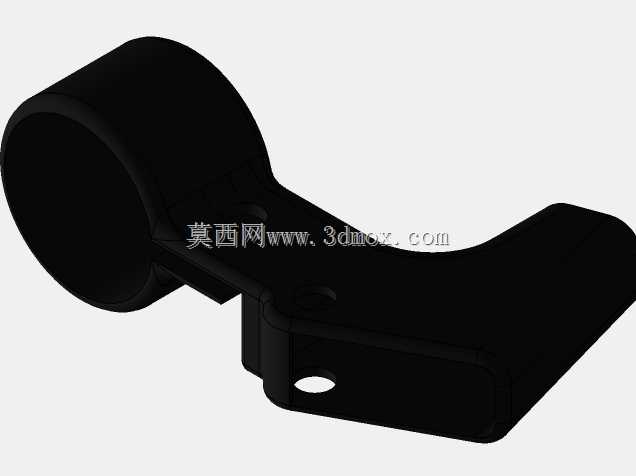

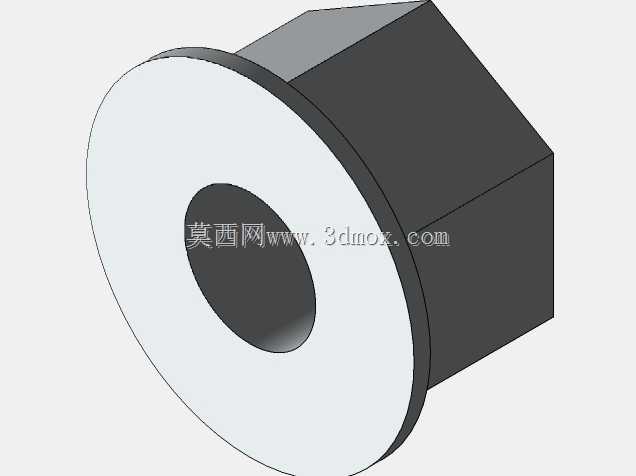

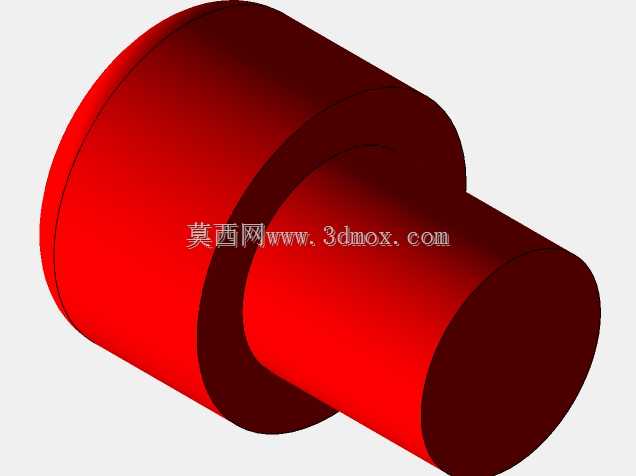

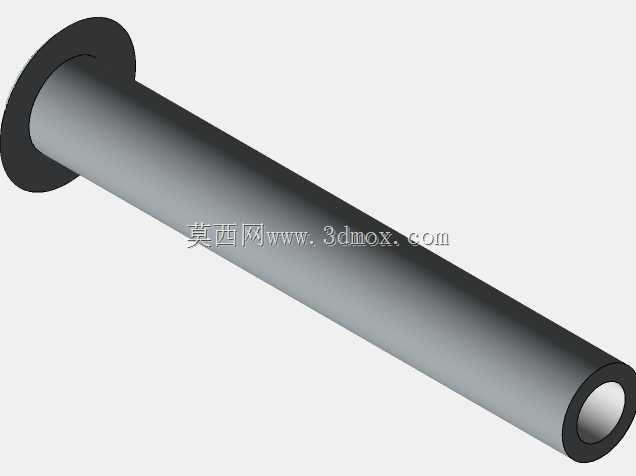

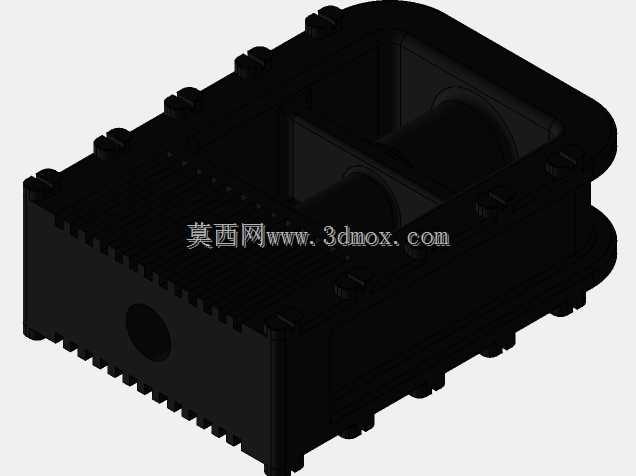

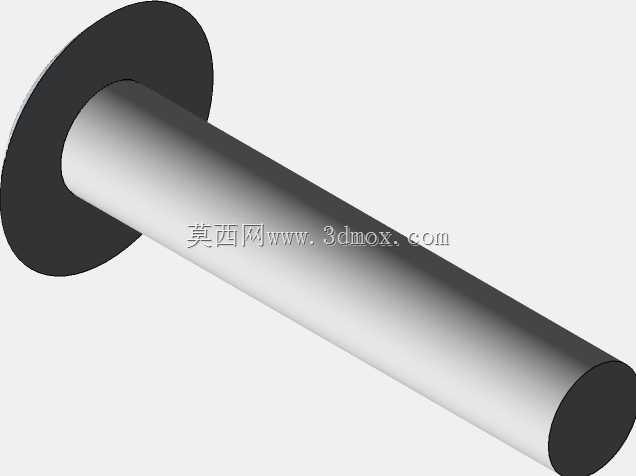

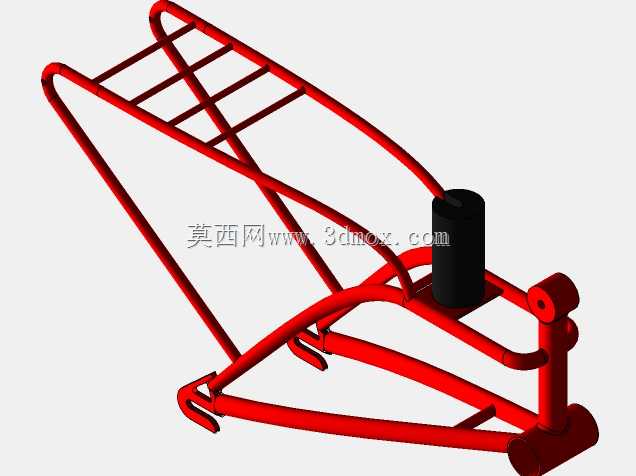

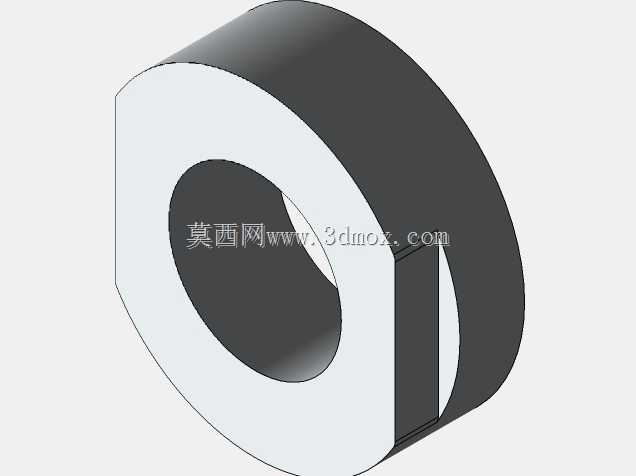

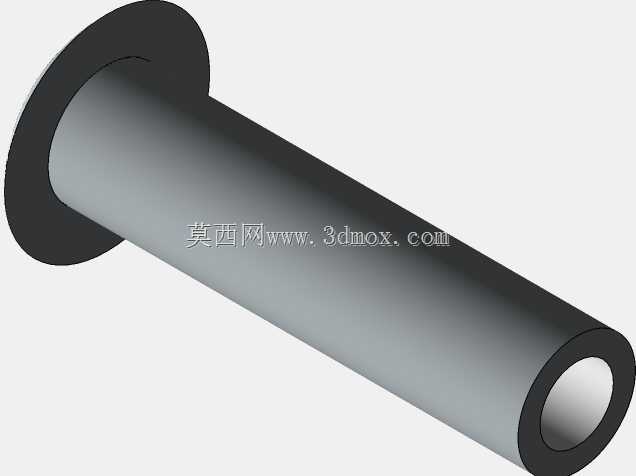

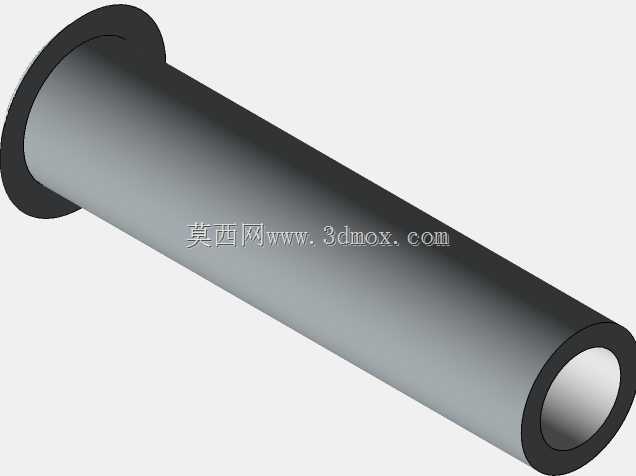

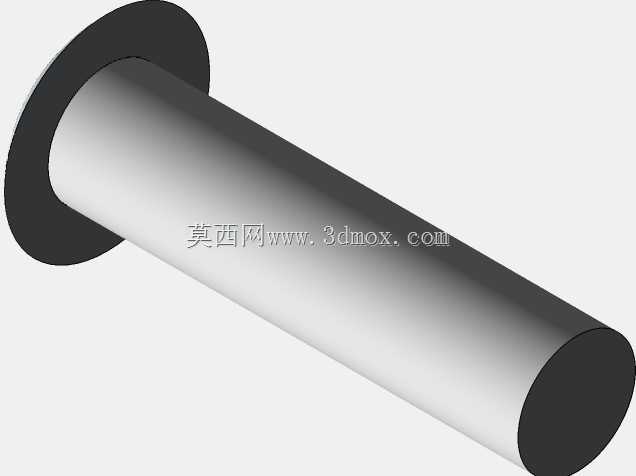

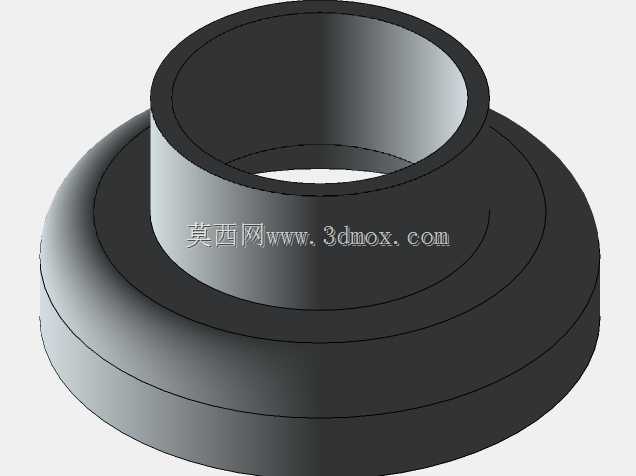

　　后货架与后挡泥板的安装位直接集成在车架后叉的焊接支座上，不需要额外加装固定夹，减少了骑行过程中连接件松动异响的问题。整车的安装边界方面，展开状态下车把最大宽度为580mm，整车长度1200mm，车座最高位置距离地面980mm，折叠后整车的最大外廓尺寸为650mm400mm700mm，不需要额外的工具即可在十秒内完成折叠或展开操作。脚踏部分采用可折叠的平板脚踏，折叠后能够进一步压缩整车的横向宽度，避免收纳时脚踏突出剐蹭其他物品。整车的所有转动铰接位置都设置了耐磨衬套，长期使用也不会出现铰接位松旷的问题，快拆手柄的压紧力经过调校，既不需要过大的力气即可操作，也能保证锁紧后不会出现意外松脱的情况。
