内燃机活塞连杆曲柄传动组件结构设计

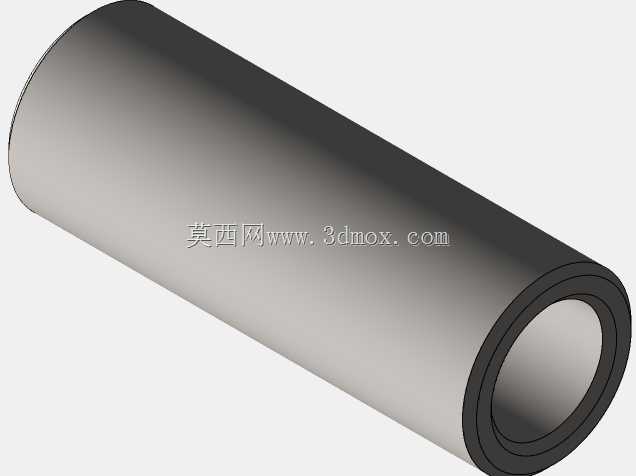

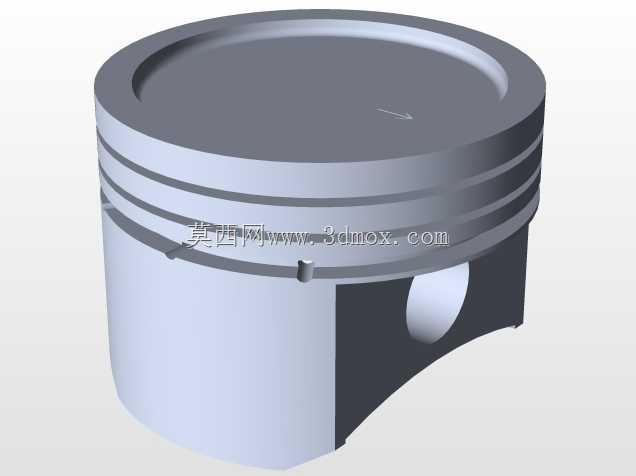

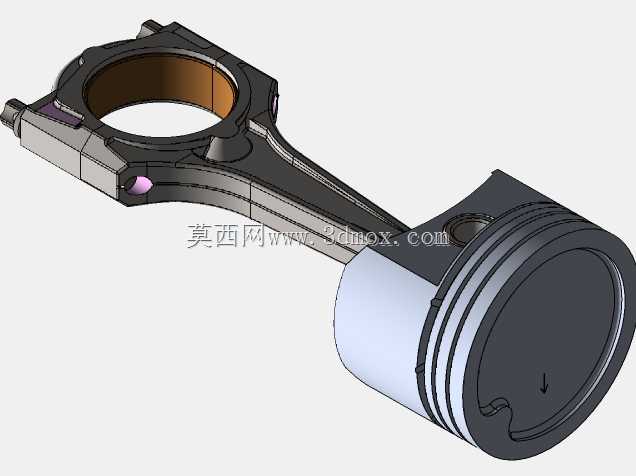

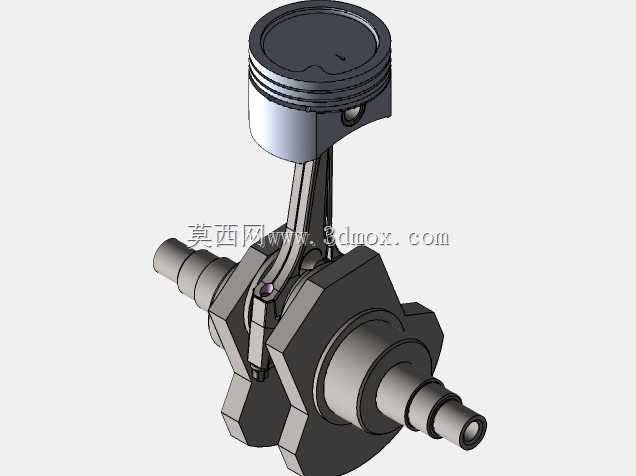

　　这套曲柄连杆传动组件，是往复式内燃机核心的动力转换单元，日常在小排量通用汽油机、单缸柴油机、摩托车动力单元、小型通用发电机组这类设备里承担核心传动作用，负责把活塞承受的燃气爆发压力，通过连杆的摆动传递转化为曲轴的旋转扭矩，最终向外输出可用的旋转动力。从结构设计逻辑来看，活塞部分采用了三道环槽的布局，顶部两道为气环槽，用来密封燃烧室的高压燃气，避免做功行程的燃气下窜到曲轴箱影响动力输出效率，最下方一道为油环槽，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳、机油异常消耗的问题；活塞销孔采用了浮动式销的设计预留，销座位置做了局部加厚的加强结构，用来承受做功瞬间的冲击载荷，避免销座位置出现应力集中导致的开裂失效。

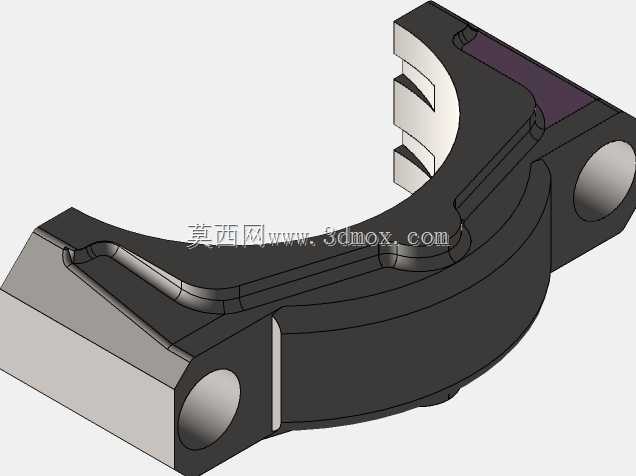

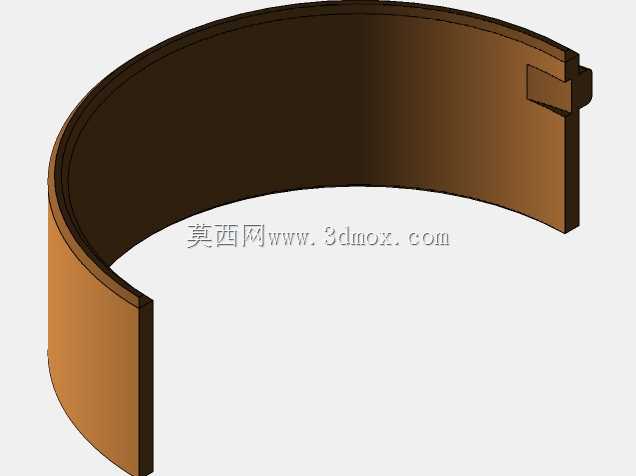

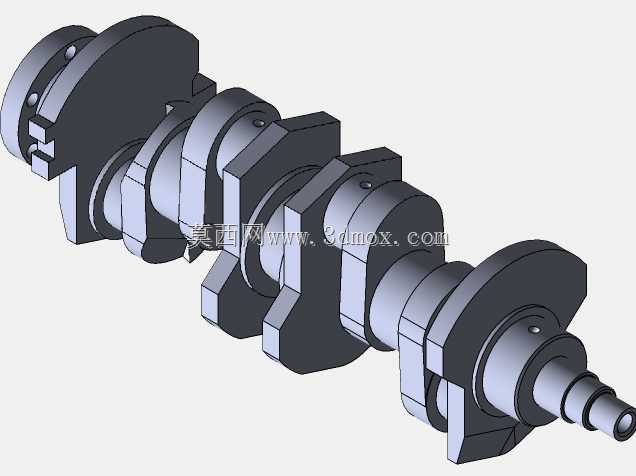

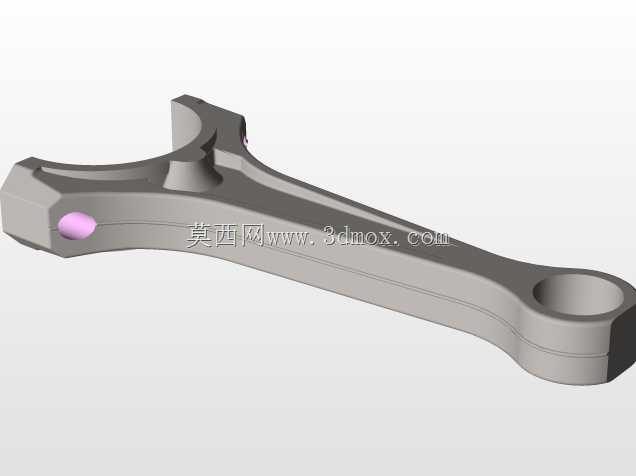

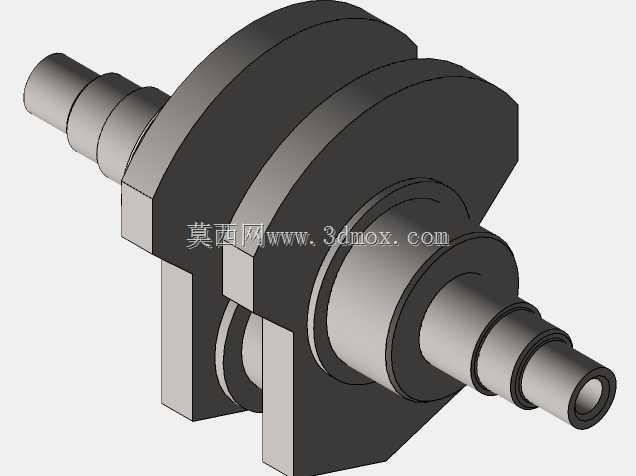

　　连杆部分采用了工字形截面的杆身设计，这种截面结构可以在尽可能降低连杆自身重量的前提下，保证足够的抗弯、抗扭刚度，减少高速往复运动过程中的惯性力冲击；连杆大头采用了剖分式结构，配套的连杆盖通过螺栓定位紧固，和曲轴的连杆轴颈配合位置预留了轴瓦安装空间，保证运转过程中的摩擦副润滑可靠，小头端的衬套安装位也做了同轴度公差的设计预留，确保活塞销转动灵活无卡滞。曲轴部分采用了整体式锻造结构的设计思路，两个主轴颈用来和缸体的主轴承座配合安装，连杆轴颈和主轴颈之间的重叠度做了优化，提升曲轴整体的抗疲劳强度，曲轴两端的轴伸位置预留了飞轮、正时齿轮、输出端连接件的安装位，轴颈上的油道孔位置做了圆弧过渡处理，避免应力集中造成的轴颈断裂。实际安装过程中，

　　需要严格控制活塞在上止点、下止点位置的余隙高度，连杆大头和曲轴连杆轴颈的配合间隙要符合摩擦副的设计要求，活塞环的开口间隙在安装时需要错开一定角度，避免各环开口对齐造成密封失效；整套组件的运动边界需要和缸体、气缸套、曲轴箱的内部空间做干涉校验，确保曲轴旋转全行程、连杆摆动全角度范围内，不会和缸体内壁、其他周边附件发生运动干涉。这类组件的设计过程中，需要反复做动平衡校验，对曲轴的不平衡量、活塞连杆组的重量差做严格控制，减少高速运转过程中的振动，提升动力单元的运转平顺性和使用寿命，同时还要考虑不同工况下的热膨胀量，预留合适的配合间隙，避免热态工况下出现胀死、拉缸这类失效问题。
