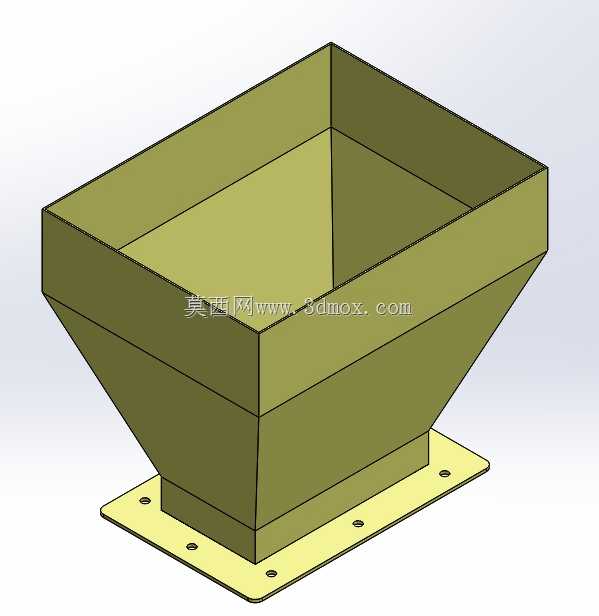

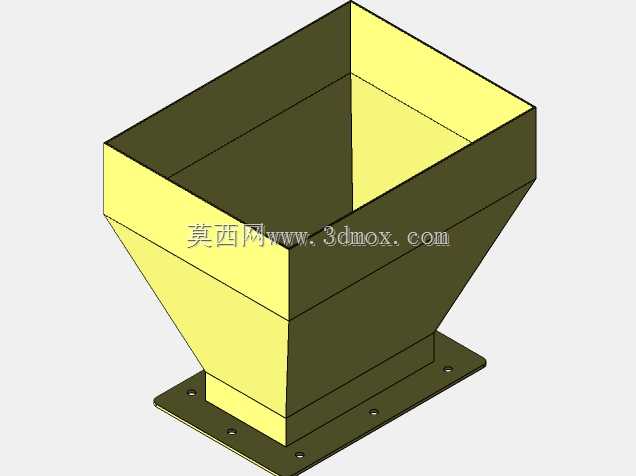

方口锥斗带法兰安装座接料导料构件

　　该构件属于散料输送与暂存环节的常用导料接料部件，整体采用上方大尺寸方形进料口、下方小尺寸方形出料口的渐变锥斗结构，底部集成带安装孔的平板法兰底座，可直接通过螺栓紧固在下游设备的进料端面，无需额外设计转接安装结构，能大幅缩短散料处理设备的现场装配周期。从实际应用场景来看，这类构件常布置在振动筛出料端、皮带输送机转接点、小型储料仓出料口、计量配料设备的进料段，既可以承接上游落下的颗粒、粉体类散状物料，通过锥面的平滑过渡引导物料集中汇入下游输送通道，也能在小流量工况下作为临时缓存料槽使用，避免物料散落造成的现场清理负担。设计阶段优先考虑了物料流动的顺畅性，四个锥面的倾斜角度均按照常见散料的安息角取值设置，针对粮食、塑料粒子、

　　工业粉料等常规散料，能有效避免物料在锥壁粘附、架桥堵料的问题，内壁无额外凸起或拼接缝隙，减少物料残留的卫生死角，适配食品加工、塑料改性、建材配料等对物料残留有一定要求的工况。外形尺寸方面，上方方形进料口的边长设计为适配常规400mm宽度皮带的落料范围，下方出料口尺寸匹配常见150mm口径的柔性输送管接口，底部法兰底座的安装孔采用对称均布设计，孔位间距符合通用小型输送设备的进料口安装标准，安装时不需要对下游设备的安装面做额外打孔改造，法兰面与锥斗底部采用满焊连接，保证整体结构的刚度，即使在满料负载下也不会出现锥段变形、法兰面翘曲导致的漏料问题。建模过程中对锥段的折弯拼接处做了工艺圆角处理，既避免钣金加工时的应力集中开裂问题，也能减少焊接打磨的工作量，壁厚选取常规2mm冷轧钢板的等效厚度，兼顾结构强度与材料成本，整体无复杂曲面或特殊加工特征，可直接通过钣金折弯、焊接工序完成加工，不需要开模，适合小批量定制化的设备配套需求。
