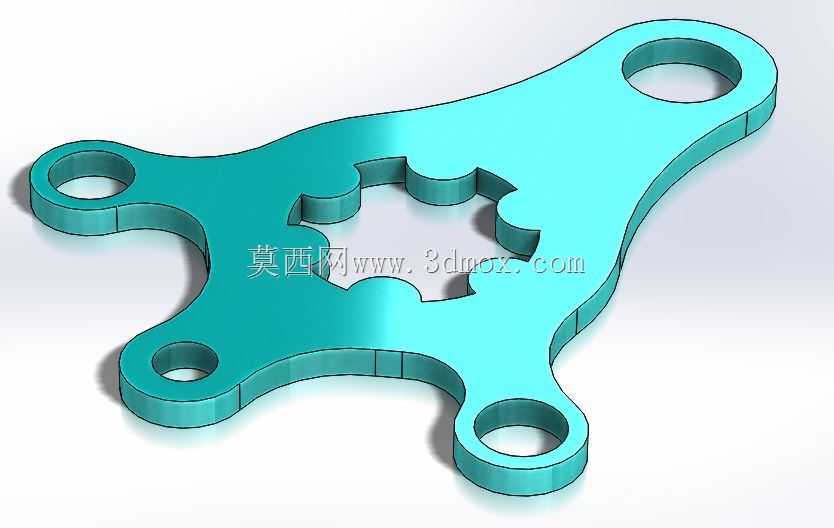

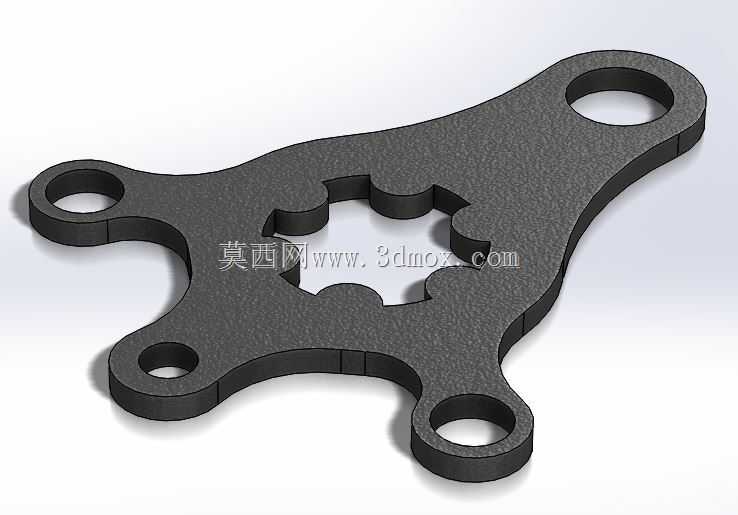

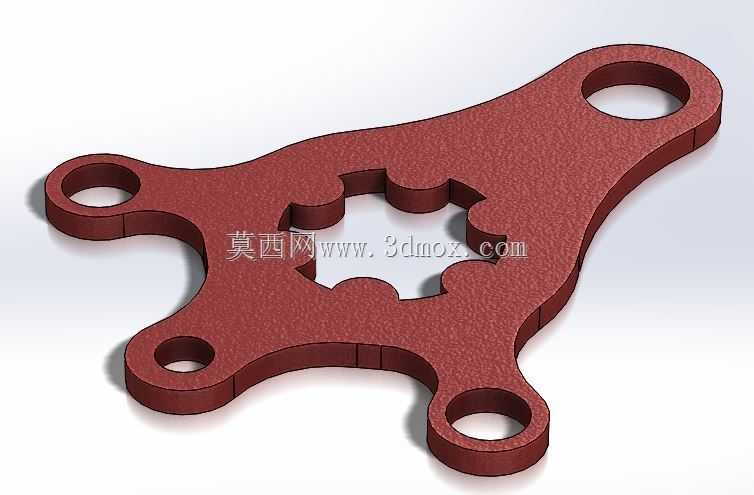

多孔花键连接星形金属垫片结构设计

　　这类星形多孔花键垫片，常应用在需要周向限位、多点固定的传动连接场景中，比如小型传动机构的轴端定位、手动工具的扭矩传递衔接、便携挂载结构的受力承载部位，区别于普通平垫片仅提供轴向压紧的作用，它同时承担周向扭矩传递、多点位安装固定、分散接触面压应力的多重作用。从结构设计逻辑来看，中间的内花键齿形是核心功能区域，齿廓采用渐开线适配设计，能和对应规格的外花键轴形成稳定啮合，啮合过程中齿面接触均匀，可避免应力集中导致的齿面压溃，相比单键连接，这种多齿啮合的结构能传递更大的扭矩，同时减少轴上的键槽加工应力集中，适合小尺寸空间内的动力传递需求。外围分布的五个安装孔，采用等角度非对称排布，既可以适配不同安装位的固定需求，也能起到防呆作用，

　　避免安装时出现角度错位，每个安装孔都做了孔口倒角处理，装配时能快速引导紧固件穿入，同时去除孔口的加工毛刺，避免装配时刮伤配合件表面。整体外形采用流线型的星形轮廓，没有尖锐的外角，一方面减少了零件的整体重量，在满足结构强度的前提下去除了多余的材料，另一方面圆滑的外轮廓不会在装配和使用过程中划伤操作人员，也能避免和周边其他零部件发生运动干涉。从安装边界来看，零件整体为等厚度薄板结构，厚度方向的尺寸公差控制在普通冲压件的精度范围内，安装时五个孔的位置度公差需要满足对应装配要求，保证和安装基座的孔位完全对齐，中间花键的同轴度需要和安装轴保持一致，避免装配后出现偏载导致的传动卡滞。在实际使用中，

　　这类垫片通常采用金属板材冲压成型后做表面氧化处理，提升表面的耐磨性能和防锈能力，花键齿面的粗糙度需要控制在合理范围，减少啮合过程中的磨损，延长零件的使用寿命。设计这类零件时，需要重点核算花键齿的接触强度和安装孔位的拉压强度，根据实际传递的扭矩大小调整花键的齿厚和零件整体厚度，同时根据安装空间的大小调整外轮廓的尺寸，避免和周边部件产生间隙不足的问题，五个安装孔的孔径需要匹配对应规格的紧固件，孔边到零件外边缘的距离需要满足最小壁厚要求，避免紧固时出现孔边开裂的问题。
