SG90微型舵机替换外壳结构设计

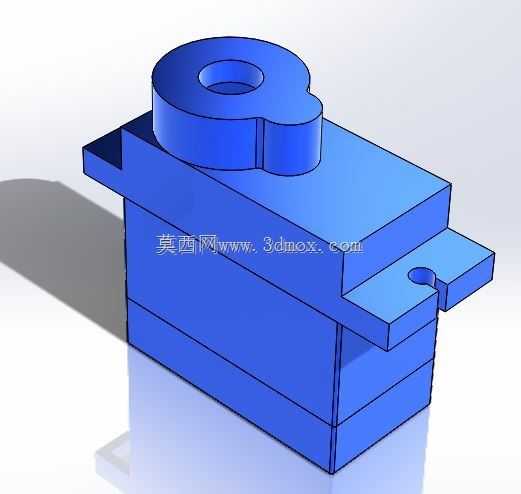

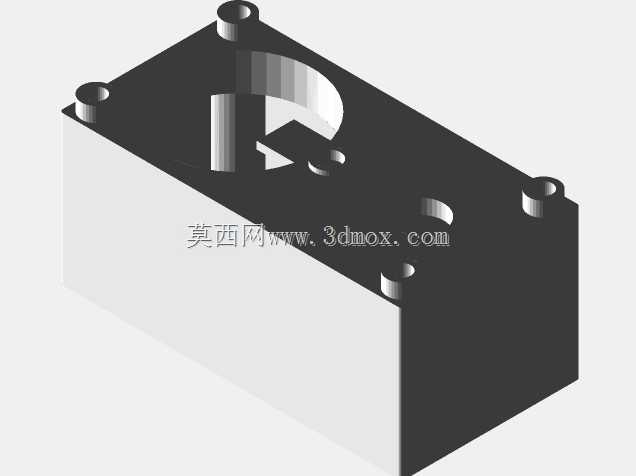

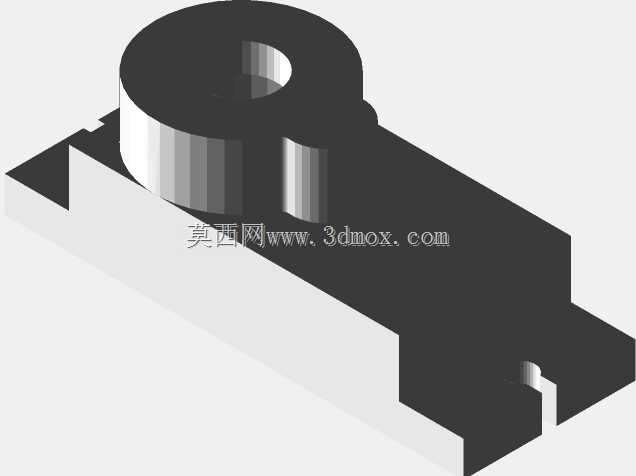

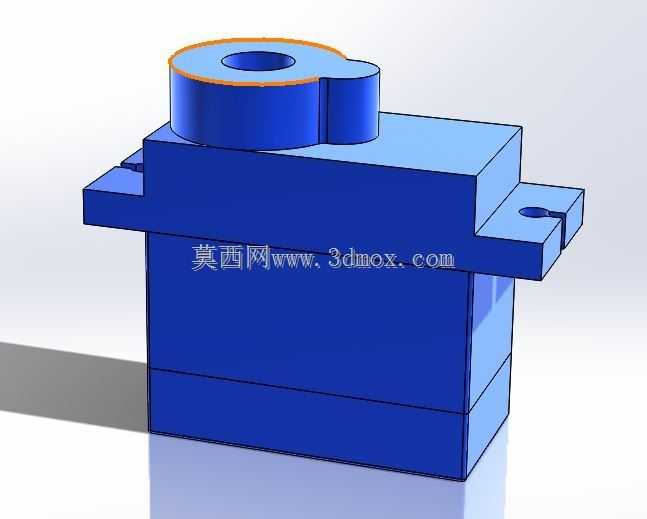

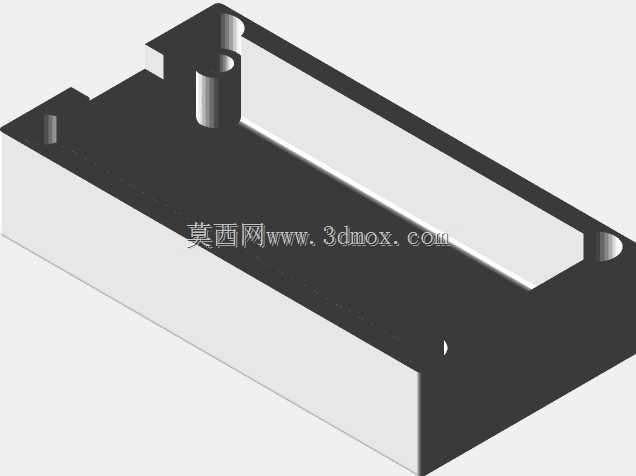

在航模制作、小型机器人关节驱动、桌面自动化装置调试、智能小车转向控制这类场景里，SG90微型舵机是应用频次极高的执行部件，这类舵机本身成本低、输出扭矩满足小负载动作需求，但实际使用中经常因为摔碰、安装时受力不均、长期运行后壳体老化开裂，导致内部齿轮组错位、电位器偏移，直接让舵机出现扫齿、抖舵、行程不准的问题，很多时候内部电路和齿轮组完全完好，仅外壳损坏就直接更换整只舵机，会造成不必要的物料浪费。这款替换壳体就是针对这类故障场景设计的，完全匹配SG90舵机的内部组件安装位，不需要对原有齿轮、电机、电位器做任何修改，就能直接替换损坏的原装外壳，让故障舵机恢复正常使用。设计过程中首先复刻了原装壳体的所有安装边界：底部的叠层定位结构完全对应舵机内部减速齿轮组的层级定位槽，不会出现齿轮啮合间隙偏差；顶部的输出轴凸台保留了原装的轴承安装位，输出轴伸出高度与原装壳体完全一致，不会影响舵机摇臂的安装高度；两侧伸出的安装耳上的定位孔孔位、孔径与原装壳体完全匹配，不需要重新在安装机架上打孔，替换后可以直接装回原有设备位置，不会出现安装干涉。壳体侧面的出线槽位置也做了对齐，避免装配时挤压舵机电源线导致线芯破损。考虑到3D打印的工艺特性，壳体的壁厚做了均匀化处理，所有转角位置都做了适配打印的圆角过渡，避免打印时出现应力集中导致的层间开裂，同时壳体的合模定位卡扣做了小幅的公差优化，既保证上下壳合模后不会出现松旷错位，又不会因为卡扣过紧导致装配时拆坏壳体。实际装配时只需要把原有舵机的内部组件按顺序放入下壳，扣合上壳之后拧上原有固定螺丝即可，不需要额外做打磨修整。这类替换壳体除了维修损坏的舵机之外，也可以用于定制化改装场景，比如需要给舵机加装外置固定位、调整出线方向的时候，可以基于这个基础壳体做二次修改，适配特殊安装场景的需求，相比从零开始绘制舵机外壳，能节省大量的测量和建模时间，也能避免因为尺寸测量偏差导致内部组件装不进去的问题。在小型教学实验装置、学生科创项目里，这类可替换壳体也能降低项目的物料损耗成本，避免因为小部件损坏导致整个项目进度停滞。
