甚高频船载海事通讯电台结构设计

　　这款甚高频船载通讯终端，主要适配各类内河作业船舶、近海小型渔船、休闲游艇的驾驶台安装场景，作为船舶近距离海事通讯的核心终端设备，承担船与船之间的航行避让通讯、船与岸基海事站点的调度联络、遇险应急呼叫等核心功能，是船舶航行安全配套的必备通讯设备。从结构设计角度看，整机采用嵌入式安装适配思路，前面板做了窄边突出设计，安装时可直接卡入驾驶台预留的标准矩形开孔，前面板突出部分刚好覆盖开孔缝隙，无需额外装饰压条，适配多数船舶驾驶台的通用安装开孔尺寸，安装深度控制在合理范围，不会占用驾驶台内部过多走线空间，后部预留的接线接口做了下沉式布局，接好电源、天线、外接手咪线缆后不会额外增加安装深度需求，适配不同厚度的驾驶台面板安装。

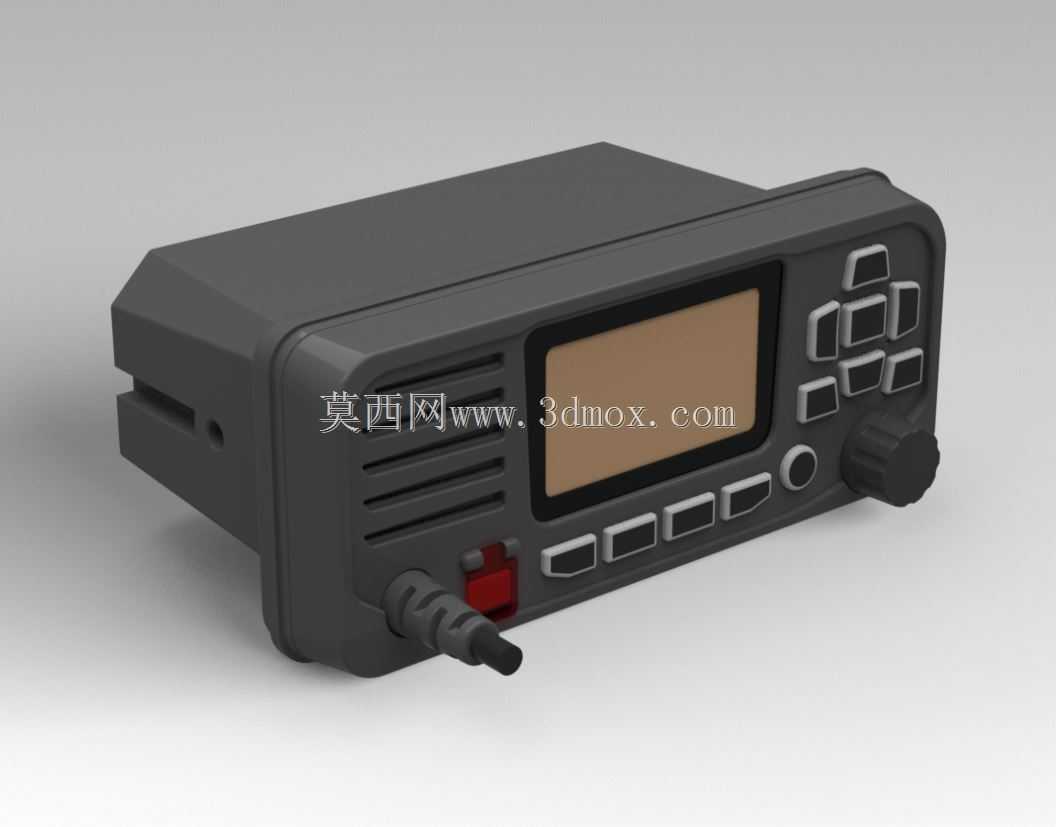

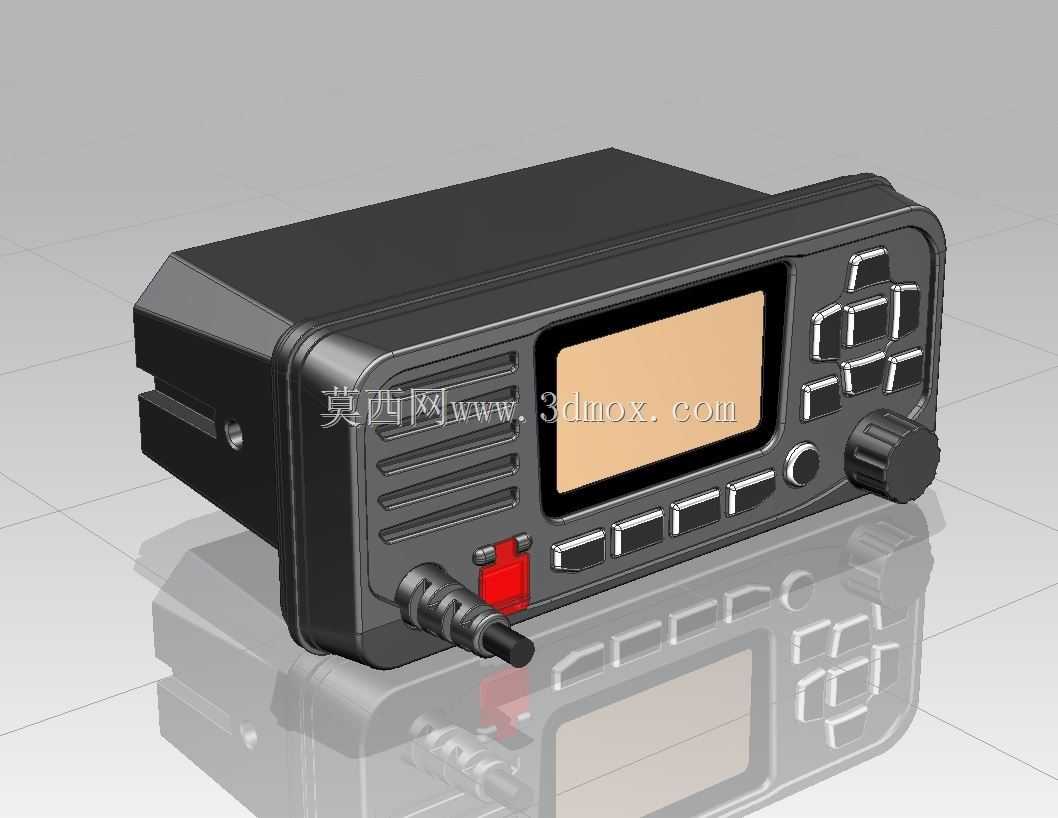

　　前面板的人机交互布局完全贴合船舶驾驶场景的操作习惯，显示屏设置在面板视觉中心区域，做了内凹遮光处理，避免海面强光反射导致屏幕内容无法辨识，屏幕周边的功能按键采用分区布局，常用的频道切换、音量调节按键设置在右手易触及的区域，按键做了凸起的防滑纹理，即便在船舶颠簸、操作人员戴防滑手套的工况下也能准确按压，不会出现误触。机身侧面的散热格栅采用斜向开槽设计，既保证设备长时间工作的内部热量散出，又能避免海上航行时溅入的海水直接流入机身内部，接口部位都做了密封胶圈适配结构，满足船用设备的防溅水要求。外置手咪的接口设置在面板左下角，接口做了防松卡扣结构，船舶剧烈颠簸时也不会出现手咪接头脱落的情况，

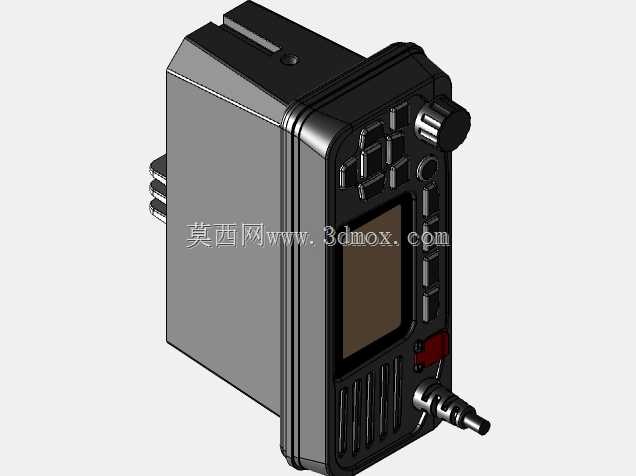

　　手咪挂架可根据驾驶台布局选择安装在主机侧面或者周边墙面，适配不同船舶的驾驶台布置习惯。整机外壳采用高强度阻燃工程塑料材质，兼顾耐盐雾腐蚀与结构强度，外壳边角做了圆弧过渡处理，安装和日常维护时不会划伤操作人员，机身内部的电路板安装位做了减震胶垫预留结构，可抵消船舶航行时的持续振动，避免内部元器件出现虚接故障。从建模细节来看，所有按键的行程间隙、旋钮的阻尼结构、接口的安装位都做了1:1还原，可直接用于船舶驾驶台的布局模拟、安装干涉检查，也可作为海事配套设备展示的可视化模型使用，结构细节完全匹配实际量产设备的装配逻辑，没有出现结构干涉、安装位错位等不符合实际生产的设计问题。
