12端口光纤配线架结构设计

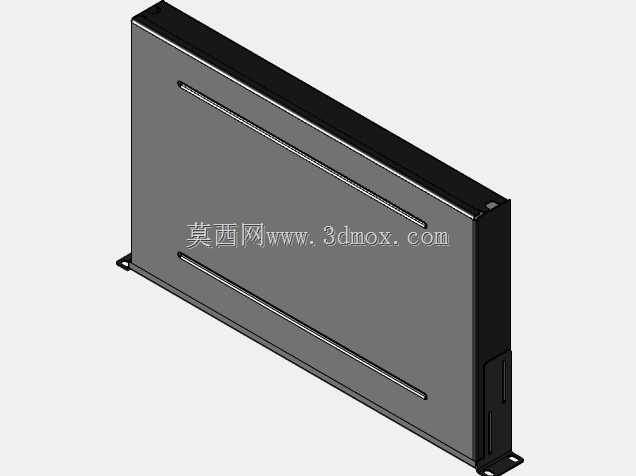

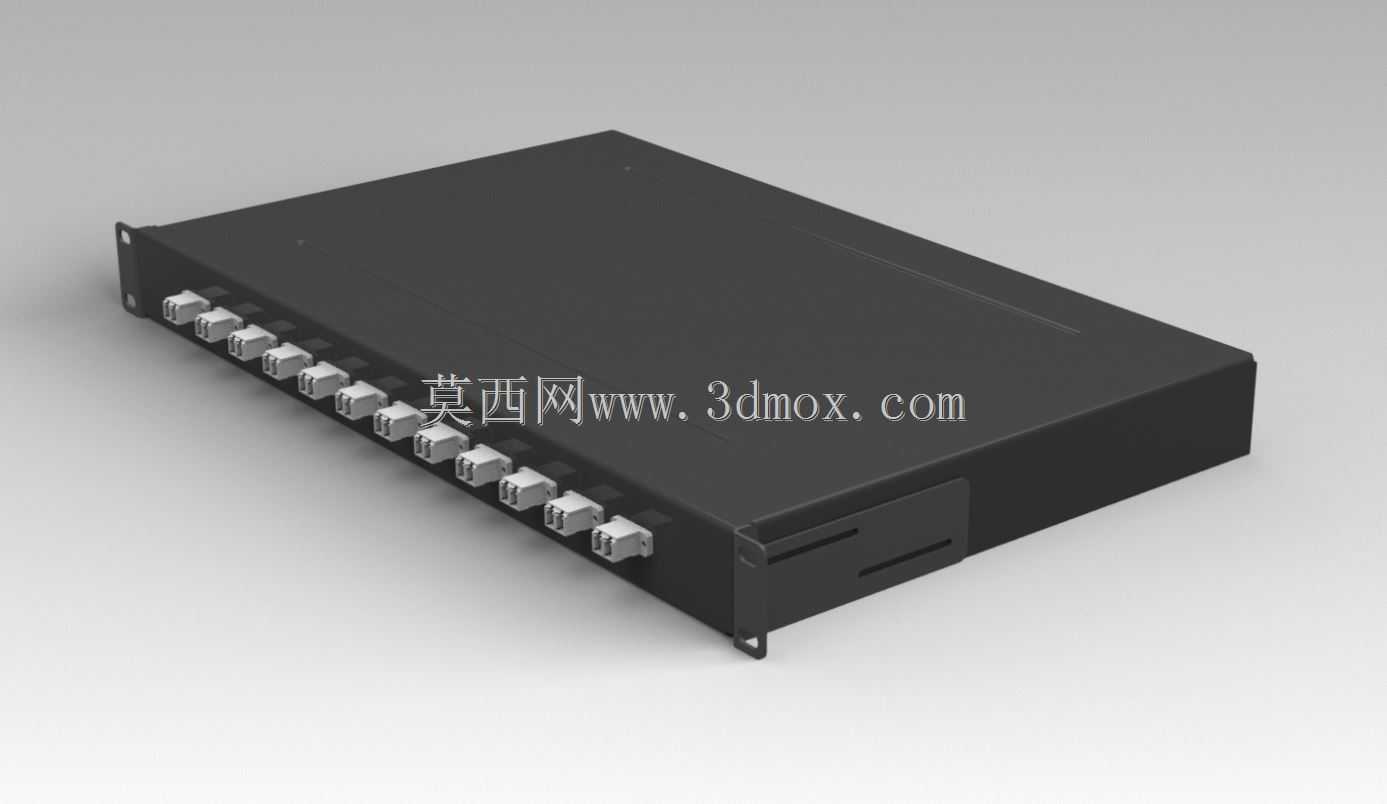

　　在通信机房布线、楼宇弱电间光纤组网、数据中心光链路部署场景中，光纤配线架是光传输系统里不可或缺的配线调度节点，本次呈现的12端口光配线架，主要用于光纤线路的端接、冗余纤芯收纳、光链路跳接调度，实现局端主干光缆与终端设备侧光跳线的有序对接，避免光纤弯折受损，同时为后期链路扩容、故障排查提供清晰的布线管理界面。从结构设计层面看，这款配线架采用标准19英寸机架式安装结构，整体为金属钣金壳体，表面做哑光黑色喷塑处理，既具备足够的结构强度保护内部熔接盘与光纤，也能适配机房标准机柜的安装孔位，安装时可通过两侧的固定耳与机柜立柱锁紧，安装深度适配常规通信机柜的内部纵深，不会与机柜内其他设备产生安装干涉。壳体正面排布12个光纤适配器安装位，

　　端口采用等间距排布设计，相邻端口预留足够的操作空间，方便施工人员插拔光跳线，不会因为间距过小导致操作时碰松相邻端口的连接头。壳体侧面预留了散热与走线槽位，内部设计有可翻转的熔接盘安装位，熔接盘可固定光纤熔接保护套管，预留足够的纤芯盘绕半径，严格控制光纤弯曲半径不小于30mm，避免宏弯损耗影响光信号传输质量。设计过程中优先考虑施工与后期维护的便利性，壳体采用可拆卸式盖板结构，施工时打开盖板即可完成光纤熔接、冗余纤芯盘绕、适配器固定等操作，日常维护时无需拆卸整体设备即可检查内部纤芯状态。端口侧的适配器采用卡扣式固定结构，无需额外螺丝即可快速固定SC型光纤适配器，也可根据实际需求更换适配FC、LC等不同类型适配器的安装卡条，

　　适配不同场景的光纤接口需求。壳体边角做了钝化折边处理，避免施工过程中锐边划伤施工人员或者损坏光纤外皮，固定耳上的安装孔采用长圆孔设计，可适配不同机柜立柱的孔位偏差，降低现场安装的对位难度。在实际工程应用中，这类12端口光配线架多用于中小规模的光节点部署，比如楼层弱电间的光纤分线、小型基站的光链路端接、工业控制场景的光纤组网配线，既可以单独安装在壁挂式小机柜中，也可以多台并排安装在标准19英寸机柜中，根据端口容量需求灵活配置。设备整体结构紧凑，内部纤芯管理区域与外部跳接区域做了物理分隔，外部跳线的拉扯力不会直接传递到内部熔接点，避免因为外力拉扯导致熔接点断裂，提升光链路的运行稳定性。
