船用GPS导航定位接收终端结构

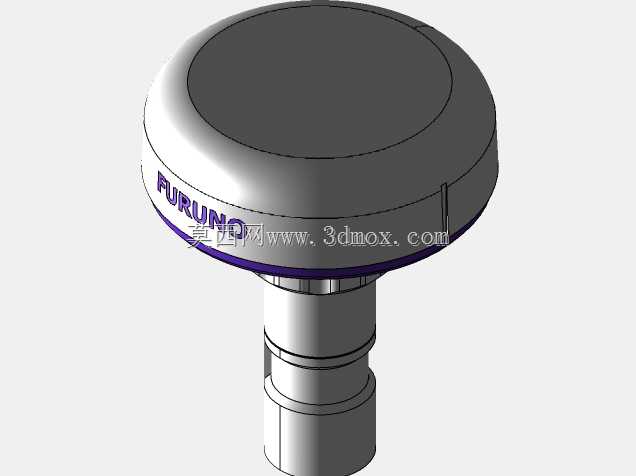

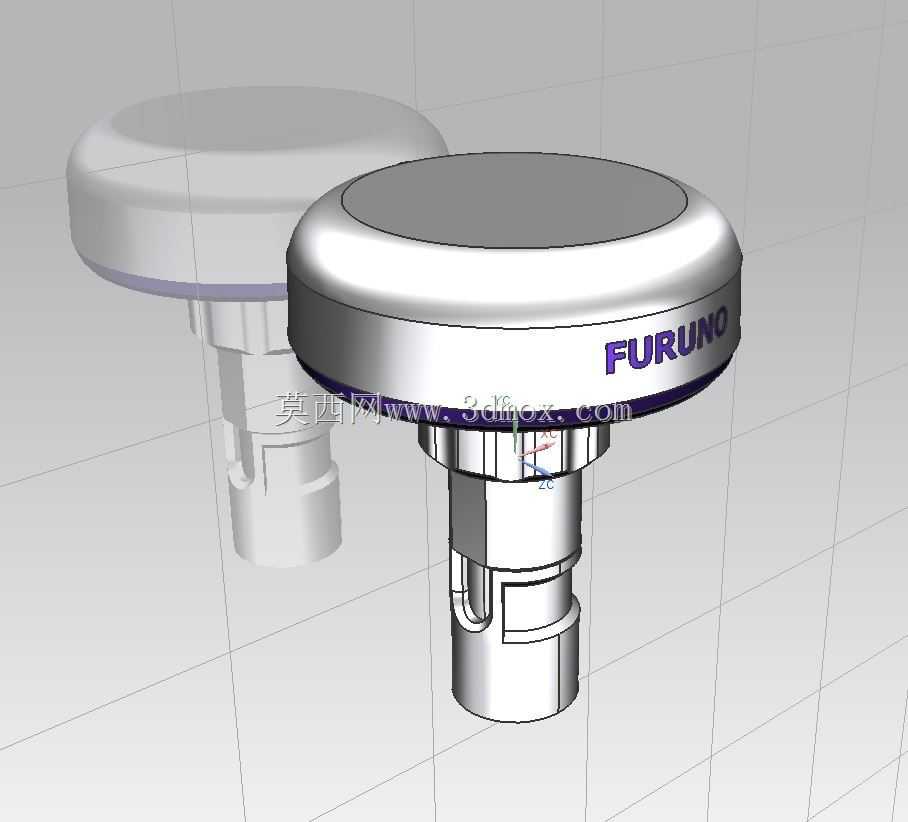

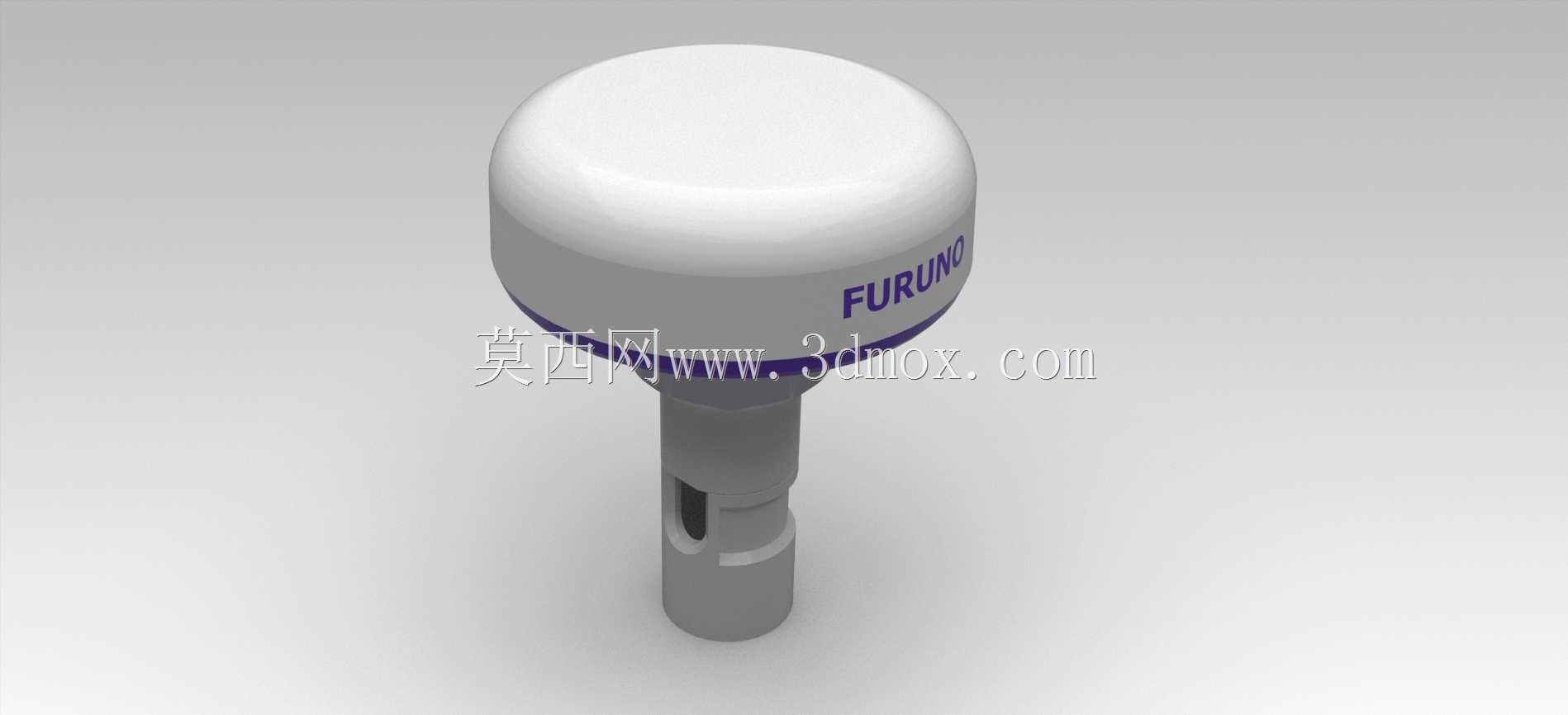

　　这款定位接收终端的结构设计，首先要适配船舶户外露天安装的严苛工况，顶部采用蘑菇头式的圆润半球形天线罩，一方面能最大化降低风阻，在船舶高速航行或者遭遇强风天气时，减少气流对安装基座的冲击力，避免长期受交变载荷导致的连接松动；另一方面半球形的曲面设计不会出现积水积雪的死角，雨水、海浪溅起的水花会顺着曲面自然滑落，不会在天线表面积留影响信号接收效率。天线罩下方的环形标识区做了微凸的台阶设计，既可以印刷品牌标识，也能作为上下壳体装配的定位止口，保证装配时的同轴度，避免壳体错位影响内部天线的信号辐射角度。

　　从安装边界来看，下部的圆柱形安装杆做了分段式的结构设计，靠近天线主体的杆段直径更粗，用来承接天线主体的重量，提升整体结构刚性，下方稍细的杆段预留了标准的安装穿线空间，杆身侧面开的长条形通孔是走线槽，用来穿设信号传输线缆与供电线缆，安装时可以直接将杆段插入船舶驾驶台顶部、桅杆平台的预留安装孔内，通过侧面的顶丝或者法兰盘完成固定，不需要额外设计复杂的转接支架，适配多数船舶现有导航设备的通用安装孔径，能直接替换老旧的同类型定位接收设备，降低改装成本。

　　功能层面，这款设备支持多星系信号接收，兼容WASS差分信号通道，同时适配NMEA2000与NMEA0183两种通用的船用通讯协议，输出的定位数据可以直接对接船舶的电子海图系统、AIS避碰系统、航行数据记录仪，不需要额外加装协议转换模块。内部的天线模块采用水平360度全向设计，不需要在安装时精准对准卫星方向，只要安装位置上方无金属遮挡物，就能稳定捕获卫星信号，即使在船舶大角度转向、横摇纵摇的工况下，也能保持信号不中断，持续输出高精度的定位、航速、航向数据，为船舶航行提供可靠的位置参考。

　　设计过程中充分考虑了海洋环境的防腐蚀需求，所有外露的壳体部件都采用耐盐雾的工程塑料材质，金属嵌件都做了钝化防腐处理，避免长期受海盐雾侵蚀出现锈蚀卡涩的问题，壳体的拼接缝都做了防水胶圈密封，整体防护等级可以满足露天甲板安装的防水要求，即使遭遇海浪直接拍击、暴雨冲刷，也不会出现内部进水短路的故障。设备的整体重心落在安装杆的轴线上，安装后不会出现偏载，长期使用也不会因为船舶振动导致安装位倾斜，保证信号接收的稳定性。
