带安装底座的斜置式传感固定支座结构

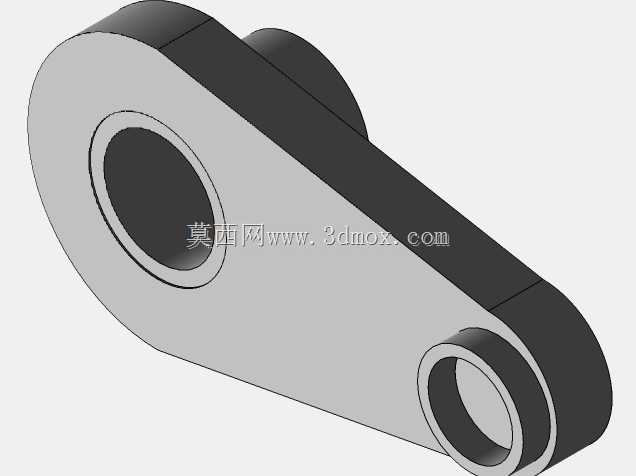

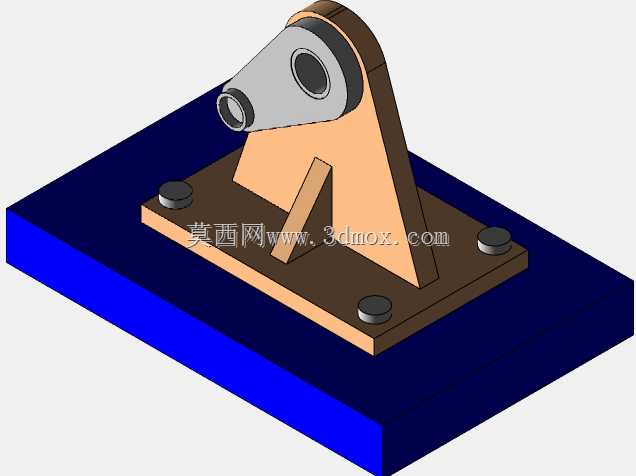

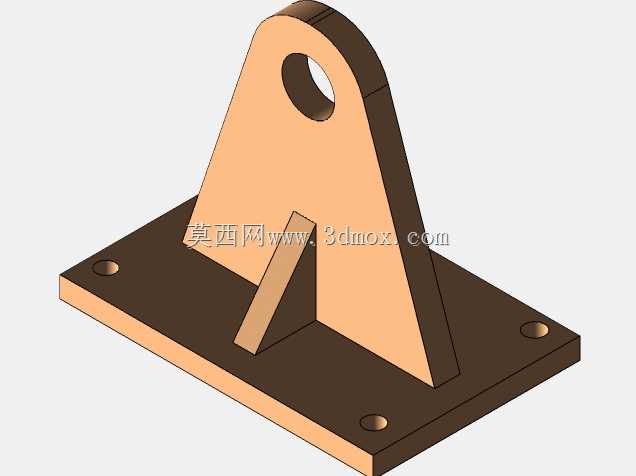

　　这类带安装底座的斜置式传感固定结构，多应用在工业产线的工件位置检测、设备运行姿态监测场景中，比如自动化装配线的工件到位触发、输送设备的偏移量检测工位，都需要这类结构来固定传感检测元件，避免检测过程中因设备振动出现传感头偏移，导致检测信号失准。从结构设计来看，底部采用方形安装板布局，四个角预留沉头螺栓安装位，安装时可直接通过内六角螺栓将整个支座固定在设备台面或专用安装基板上，沉孔设计能让螺栓头完全没入安装板平面，不会出现凸起干涉后续周边部件排布的问题，安装板与上方的斜向支撑板之间增设了三角形加强筋，这一设计是为了抵消传感头工作时受到的侧向冲击力，尤其是在高频检测的工位，设备启停带来的振动会持续作用在支撑结构上，

　　加强筋能大幅提升支撑板的抗形变能力，避免长期使用后支撑板出现倾斜偏移。上方的传感头安装位采用锥套式抱紧结构，适配圆柱外形的传感元件，安装时只需将传感头插入锥孔，拧紧侧部的锁紧螺钉就能完成固定，锥面配合的抱紧方式相比直孔抱紧，对不同直径公差的传感元件适配性更好，不会出现传感头装夹后同轴度偏差的问题。斜置的安装角度是根据实际检测工位的视场角要求设计的，相比垂直或水平安装的支座，这个角度能让传感头的检测范围刚好覆盖待检测区域，不需要额外加装角度调节块，减少了装配时的角度校准工作量。从安装边界来看，底部安装板的孔位间距符合通用工业铝型材的安装孔距标准，不管是安装在铝型材搭建的设备机架上，还是钢板焊接的设备台面上，都不需要额外加工转接板，

　　四个安装孔的位置也预留了足够的扳手操作空间，现场装配时不需要特殊工具就能完成紧固。整个结构的受力路径经过优化，传感头受到的外力会通过斜支撑板传递到底部安装板，再通过四个紧固螺栓分散到安装基础上，加强筋的位置刚好设置在受力最大的弯折处，避免了应力集中导致的结构断裂问题，同时整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能减少了材料占用，适合批量加工应用在各类自动化检测工位中。
