19英寸标准1U卧式双面线缆理线架

　　在数据中心、企业网络机房、工业控制柜的布线实施环节，机架式线缆管理部件是保障布线规整、后期运维效率的核心配套件，这款双面理线架正是针对标准19英寸机架场景开发的布线配套结构。从安装边界来看，该部件完全遵循EIA19英寸机架安装规范，高度为标准1U尺寸，安装耳上预留的固定孔位完全匹配通用机柜方孔条的孔距标准，无需额外加工转接件即可直接固定在机柜立柱上，卧式安装的形态不会占用机架前后的额外操作空间，适配绝大多数服务器机柜、网络壁挂柜的安装深度要求。

　　从功能设计层面，这款理线架采用双面走线的结构形式，区别于单面理线架只能单侧梳理线缆的局限，前后两侧均设置了带限位挡片的走线槽位，可同时完成机架前端跳线、后端永久链路的线缆梳理固定，槽位的挡片采用带弹性卡扣的结构，线缆布放完成后可将挡片卡入槽位，避免设备运维抽插线缆时带动相邻线缆移位，也能防止大捆线缆因自重从槽位脱落。整体采用黑色哑光的金属材质成型，结构强度足以承载满配状态下多捆铜缆、光缆的静态载荷，不会出现长时间使用后槽体变形、挡片断裂的问题。

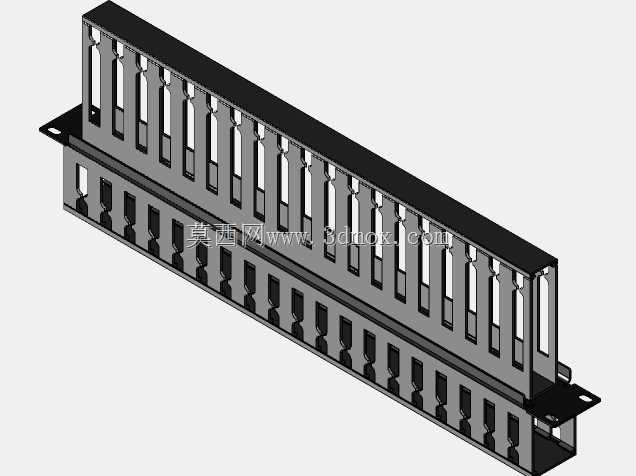

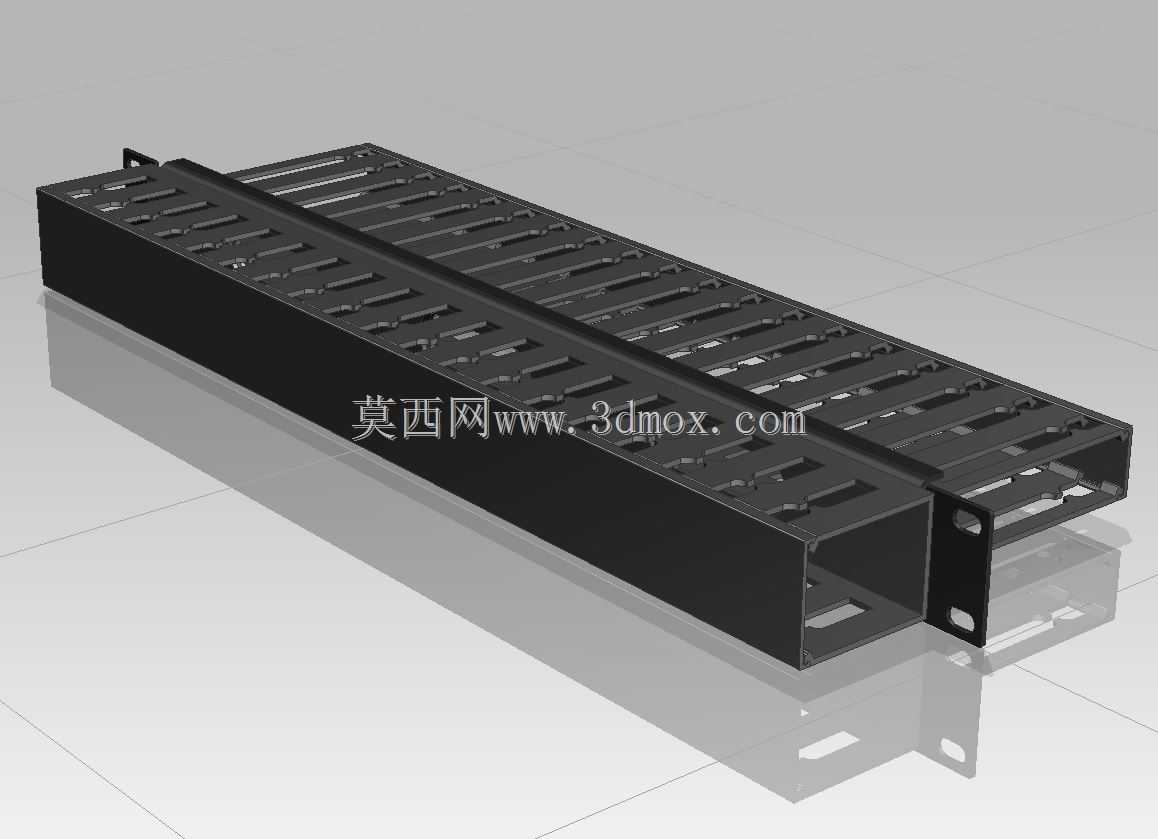

　　在实际工程应用中，这类理线架通常部署在交换机、配线架的相邻U位，前端用来梳理交换机到配线架的跳线，将不同端口的跳线按路由分组卡入对应槽位，避免跳线交叉缠绕导致的端口标识遮挡、抽插跳线误碰相邻端口的问题；后端则用来梳理从配线架延伸到桥架的永久链路线缆，将线缆按走向分束固定，减少线缆对端口的侧向拉力，保障线缆端接处的接触可靠性。建模过程中完全还原了实际产品的安装孔位尺寸、槽位间距、挡片卡扣结构，每一处折弯圆角、安装耳的让位缺口都和实物一致，可直接用于机房布线方案的三维预演、机柜设备布局的干涉检查，也能作为布线配套件选型的可视化参考，帮助施工人员提前预判线缆走向、核算理线架的配置数量，减少现场施工的二次调整工作量。
