19英寸2U机架式双面线缆理线架结构

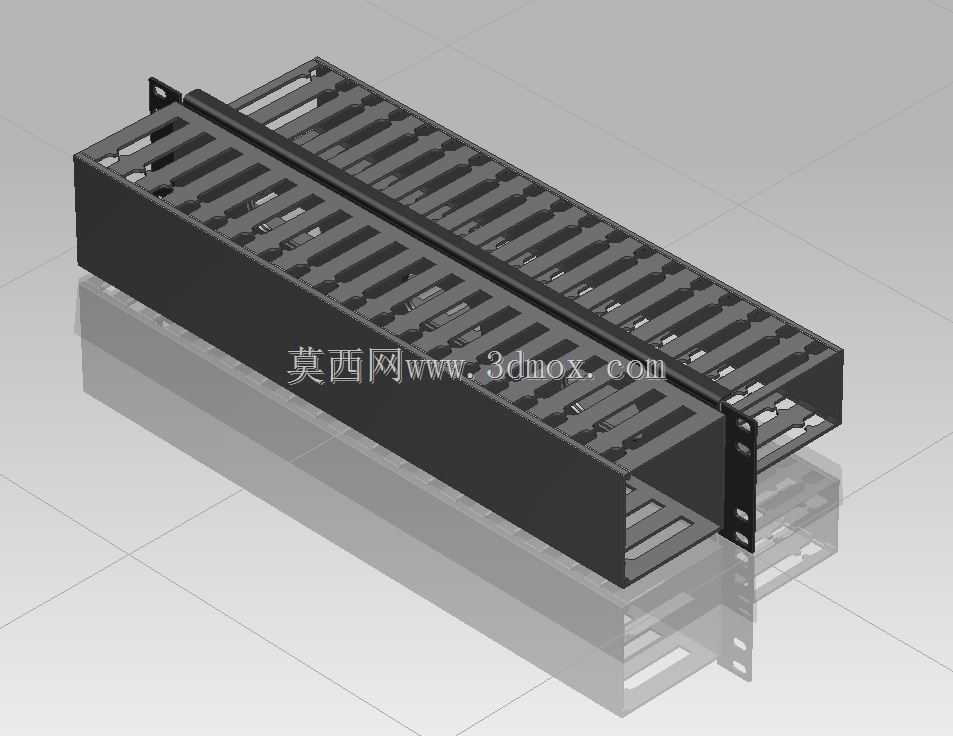

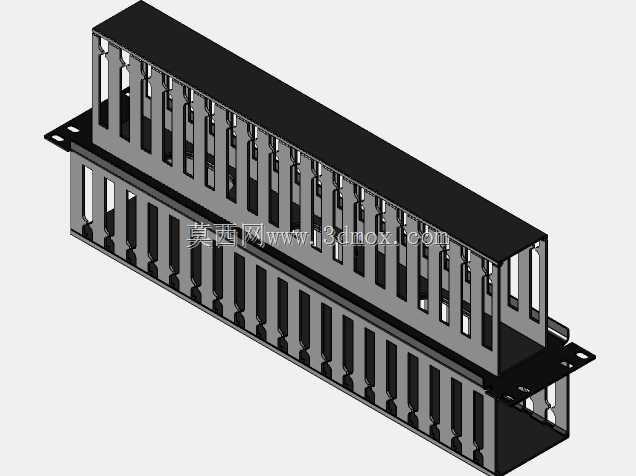

　　在标准19英寸机柜布线场景中，线缆管理的规整度直接影响后期运维效率与设备散热表现，这款双面理线结构正是为解决高密度布线场景下的线缆杂乱问题设计。日常机房建设、工业控制柜集成、网络机柜配线作业中，大量网线、光纤、控制线缆从交换机、配线架端接后，若无合理的走线约束，很容易出现线缆弯折半径过小、交叉缠绕、遮挡设备通风口的问题，甚至会因为线缆自重拉扯端接模块导致接触不良。这款理线架采用2U机架安装高度，适配标准19英寸机柜的立柱安装孔位，两侧预留的安装耳可直接通过机柜螺丝固定在立柱方孔上，安装时无需额外定制转接件，兼容市面绝大多数标准机柜的安装尺寸。结构上采用双面走线槽设计，前后两侧均设置带格栅的走线空间，正面可整理配线架端接后的跳线缆，

　　背面可梳理设备端引入的主干线缆，相比单面理线架，能在相同机架高度下容纳双倍的线缆梳理容量，适配高密度配线场景。槽体的格栅边缘做了圆弧过渡处理，避免硬质塑料边缘划伤线缆外护套，每道格栅的间距经过测算，既能保证单束线缆顺利卡入，又不会出现线缆从槽位滑出的问题。整体采用黑色硬质阻燃材质，满足机房布线的防火要求，槽体内部预留了充足的走线空间，可容纳多类不同线径的线缆同时布设，不管是超五类、六类网线，还是细径控制线缆、光纤跳线，都能在槽体内有序排布。建模过程中严格遵循EIA机架安装标准，安装耳的孔位间距、机架高度尺寸、槽体深度都匹配实际安装边界，安装后不会与相邻的交换机、配线架产生空间干涉，

　　前后双面的走线结构也能让布线作业时前后侧的线缆各自归位，运维时查找对应线缆无需翻找整束杂乱线堆，大幅降低后期线路调整、故障排查的工作量。实际使用时，线缆端接完成后可顺着格栅槽位逐段梳理，用扎带在槽位预留的固定点处轻轻束紧即可，不会因为过度绑扎导致线缆变形影响传输性能，双面的结构设计也让机柜前后的走线都能保持规整，提升机柜内部整体通风效率，避免线缆堆积阻挡设备进风通道。
