卧式5000加仑大容量储液罐体结构设计

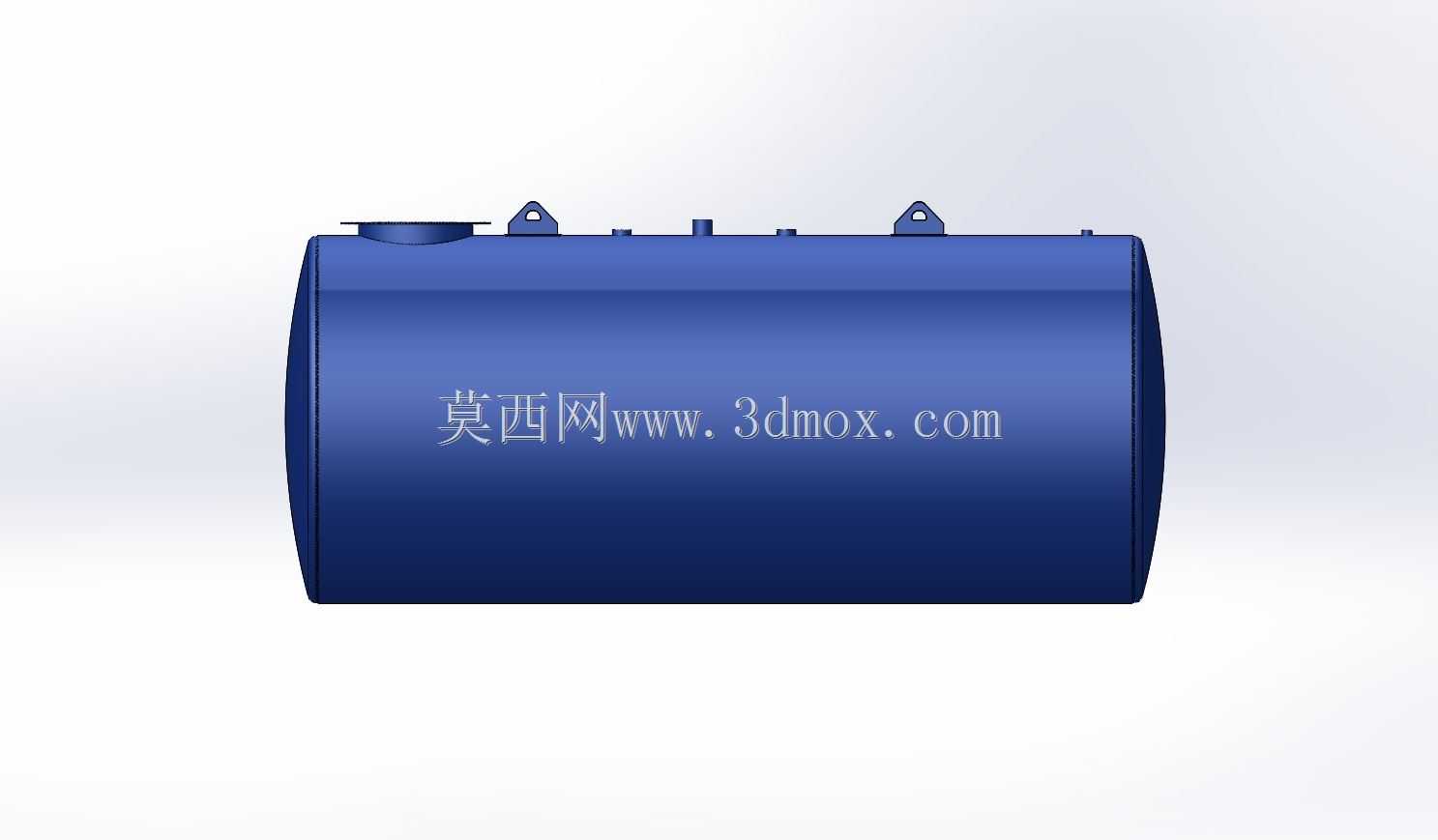

　　在化工原料仓储、燃油中转储备、工业流体批量存储场景中，大容量卧式储罐是核心储运载体，本次呈现的5000加仑规格卧式罐体，适配厂区固定储液站点、车载移动补给出料、野外作业临时储料等多类工况，可兼容常温常压下的非强腐蚀性流体存储，包括工业用水、轻质燃油、低浓度化工溶剂、农用灌溉蓄水等介质。从结构设计逻辑来看，罐体采用等直径圆筒形主体搭配两端标准椭圆封头的构型，这类构型的优势在于筒体受力均匀，内部介质静压力可沿筒壁均匀分散，避免局部应力集中导致的结构变形，相比立式同容积储罐，卧式布置的重心更低，对安装基础的承重载荷要求更宽松，无需搭建高层支撑钢架，适合场地开阔但地基承载力有限的作业区域。罐体顶部预留的主开孔为物料加注口，

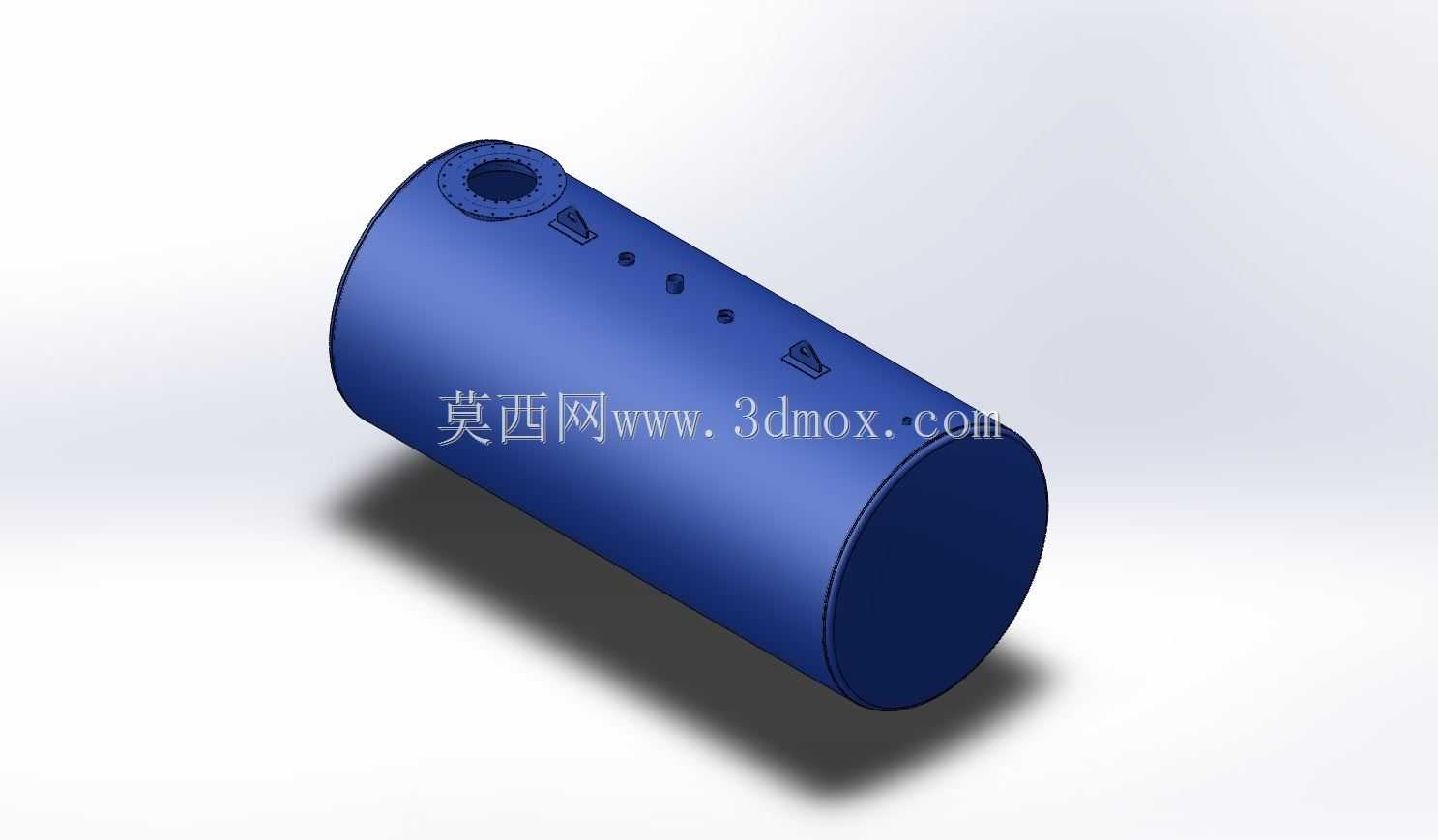

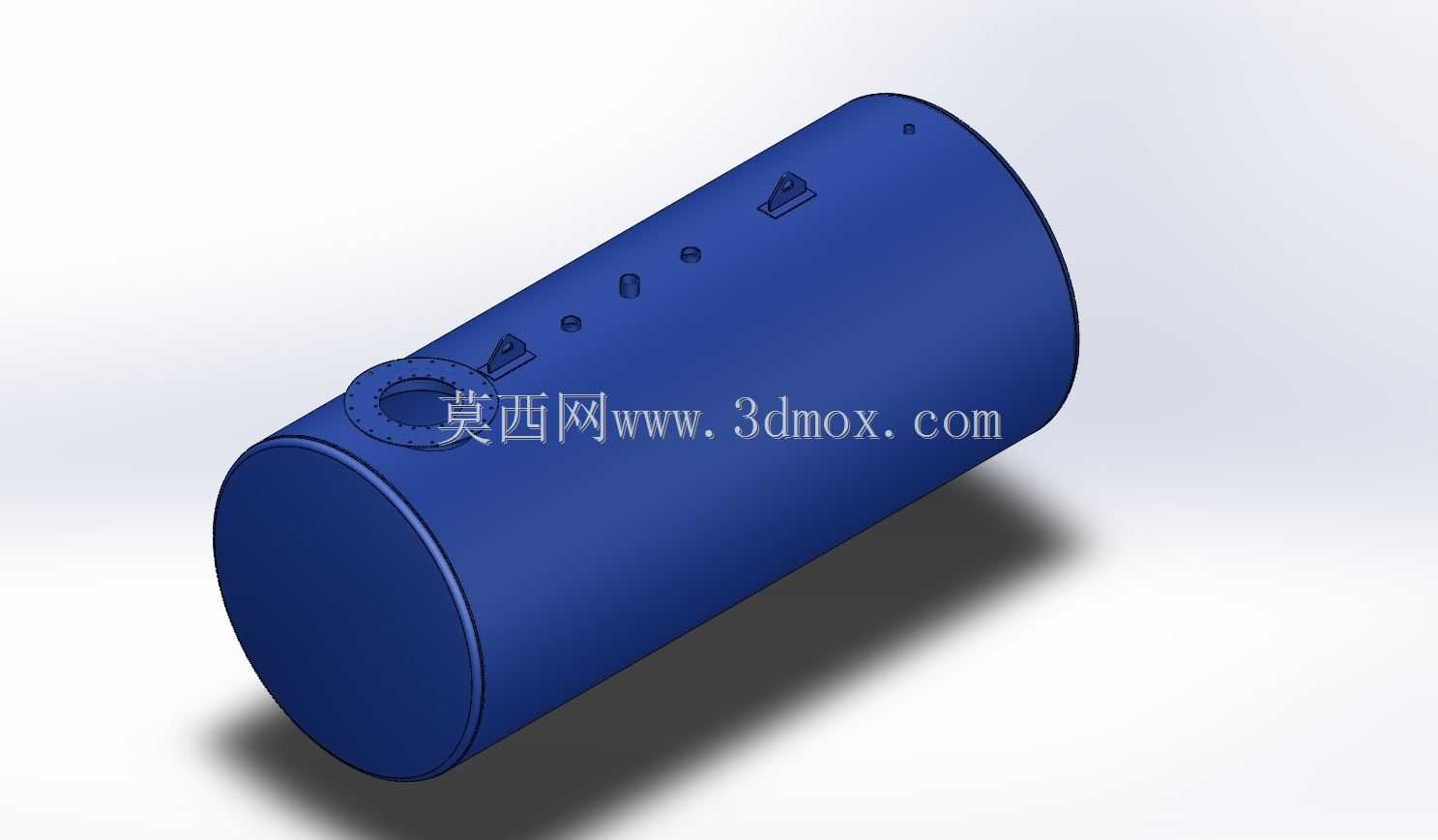

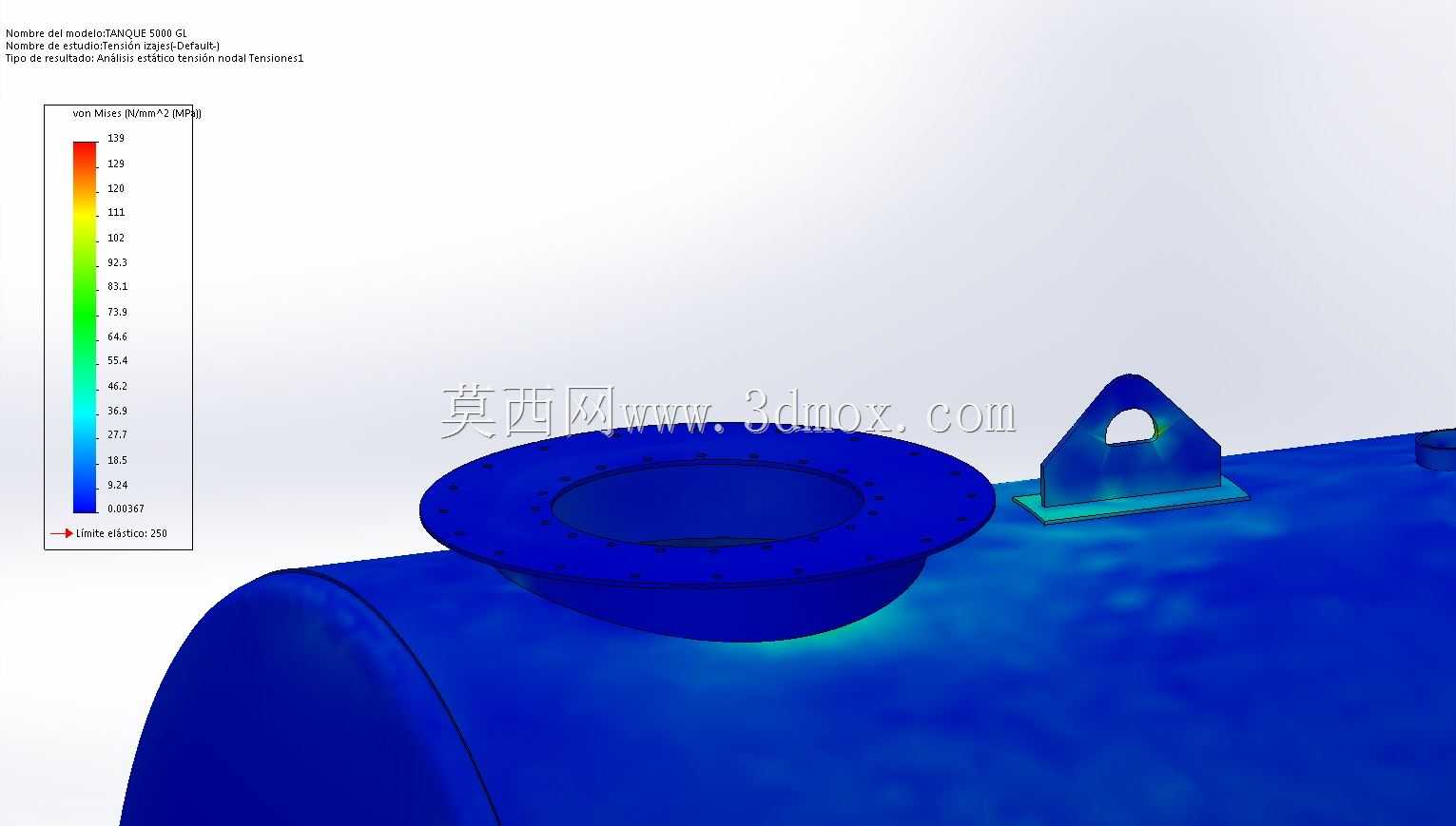

　　采用带法兰凸缘的结构设计，可匹配快接接头、密封盲板、呼吸阀等不同外接配件，加注口旁依次排布的小尺寸开孔，分别对应液位计安装口、温度传感器接口、溢流排气口、备用取样口，不同接口的位置排布遵循操作侧集中布置原则，日常巡检、参数读取、取样操作均可在罐体顶部单侧完成，无需绕罐体多点位移动，降低运维操作的动线长度。罐体侧面预留的两组吊耳结构，采用加厚钢板与筒壁满焊连接，焊接位置做了局部应力补强，可满足整体吊装转运的承重需求，吊装时可直接通过吊耳挂接索具，无需额外捆绑筒体，避免吊装过程中索具刮蹭筒体表面防腐层。从安装边界来看，该卧式储罐的筒体长径比控制在3:1左右，放置时需搭配两组弧形鞍式支座，支座与筒体接触位置需垫设橡胶缓冲垫，

　　抵消热胀冷缩带来的筒体位移应力，安装时需保证罐体整体向排污口一侧倾斜千分之三的坡度，方便后期检修排空时内部残液完全流出，无积液残留死角。建模过程中对筒体壁厚、封头厚度、开孔补强板尺寸均做了等比例还原，所有焊接位置的焊脚尺寸、法兰连接的螺栓孔排布均符合常压储运容器的设计规范，可直接用于储料站点的布局方案演示、安装施工模拟、配套管路走向排布验证，也可作为同类型储罐改型设计的基础构型参考，调整容积、接口位置、壁厚参数即可快速衍生出不同规格的储液罐体模型。
