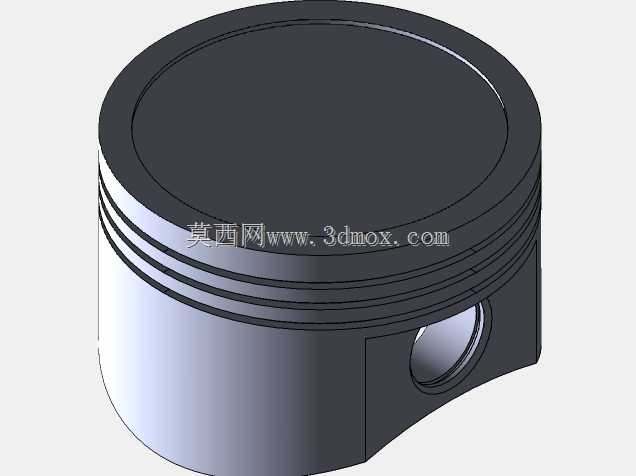

内燃机活塞结构三维数字建模

　　在往复式内燃机的动力输出结构中，活塞是直接参与能量转换的核心运动部件，其设计合理性直接决定整机的压缩比、密封性能与运行寿命。建模过程中首先梳理活塞的实际工况边界：其顶部直接接触燃烧室高温高压燃气，需要承受做功冲程的爆发压力，同时沿气缸内壁做高速往复直线运动，将燃气作用力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。从结构设计逻辑来看，活塞头部设置的多道环槽是核心功能区域，分别用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。建模时环槽的宽度、深度以及槽岸的高度都严格匹配常规小排量内燃机的通用安装尺寸，

　　保证环组安装后不会出现卡滞、窜动的问题。活塞销座的位置经过偏心设计校核，避免活塞在上下止点换向时对气缸壁产生过大的敲击噪声，销孔内部的尺寸公差按照过渡配合要求设定，既保证活塞销安装后的定位可靠性，又能留出受热膨胀的余量，避免工作温度升高后销孔抱死。活塞裙部的型线并非正圆柱结构，建模时按照工作状态下的热变形规律做了微椭圆处理，常温状态下裙部横截面为短轴垂直于活塞销方向的椭圆，当活塞达到工作温度后，裙部受热膨胀会趋近正圆，保证全工况下与气缸壁的贴合面积均匀，避免局部偏磨。整个模型的外形尺寸适配常见的单缸及多缸小排量内燃机气缸径参数，安装边界完全匹配常规连杆小头的配合尺寸，可直接用于内燃机原理教学演示、动力系统结构校核、虚拟装配仿真等场景，建模过程中对所有过渡圆角、减重凹坑的细节都做了还原，避免应力集中区域的结构缺失，能够准确反映活塞在实际设备中的装配关系与运动特性。
