商用车驱动后桥带制动鼓轮边总成结构

项目分类:汽车类 发布时间:2022-03-16 ID:579755
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构
  • 商用车驱动后桥带制动鼓轮边总成结构

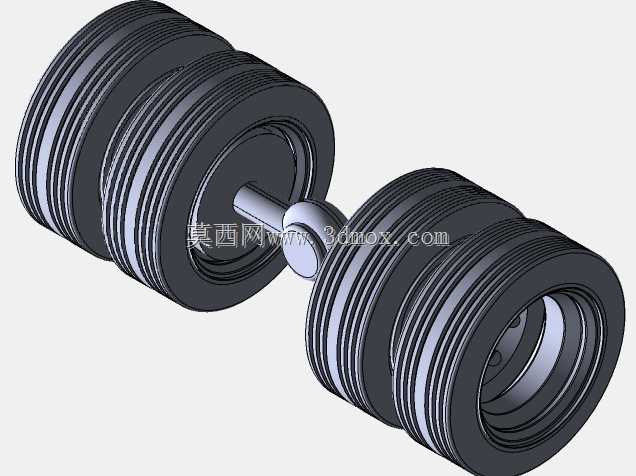

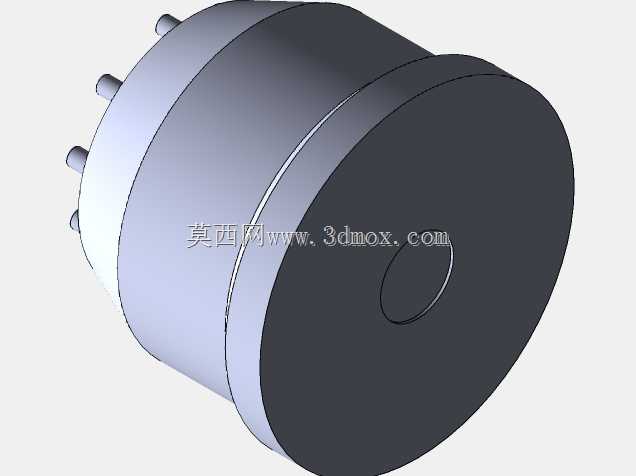

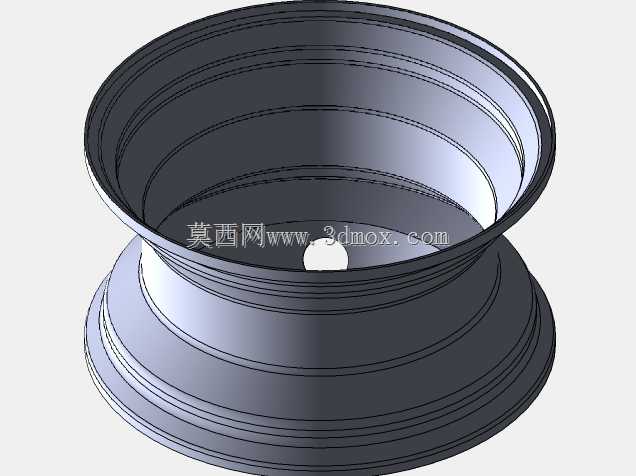

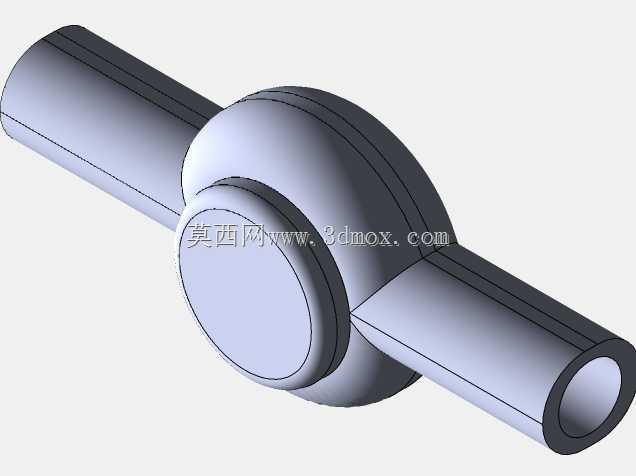

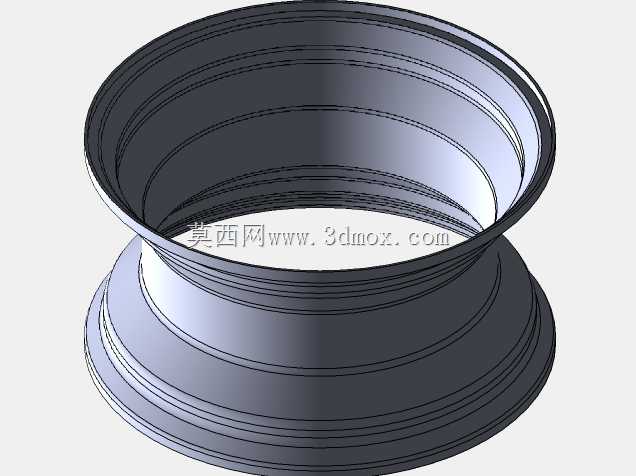

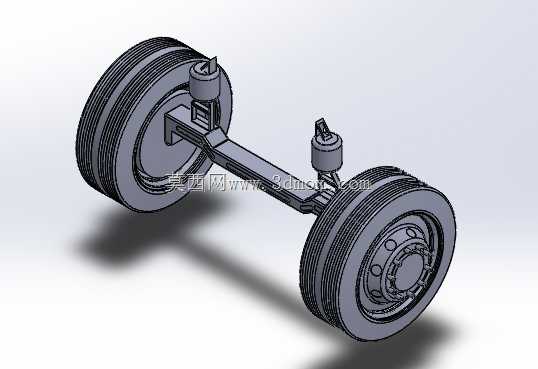

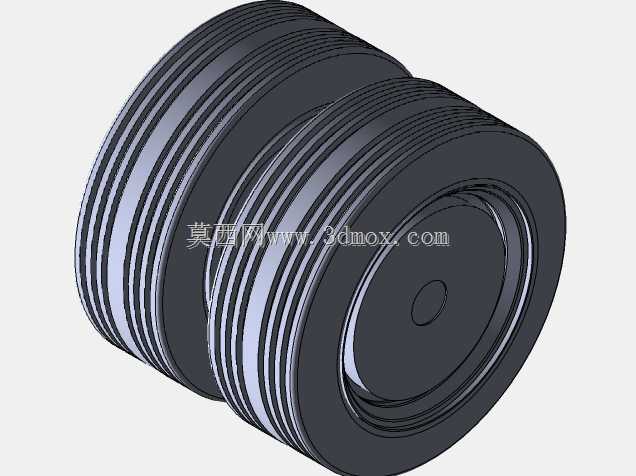

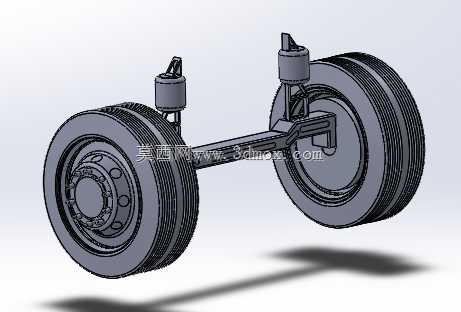

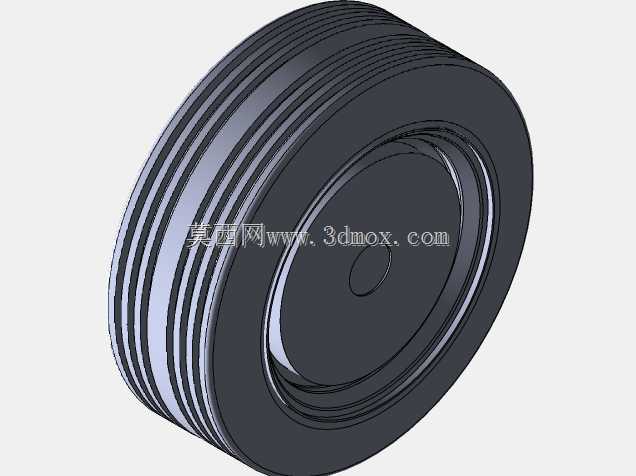

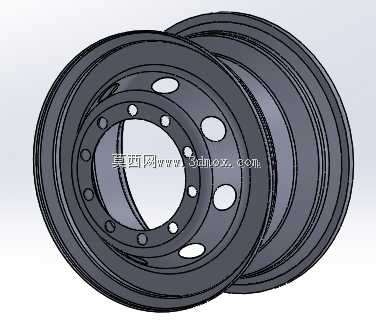

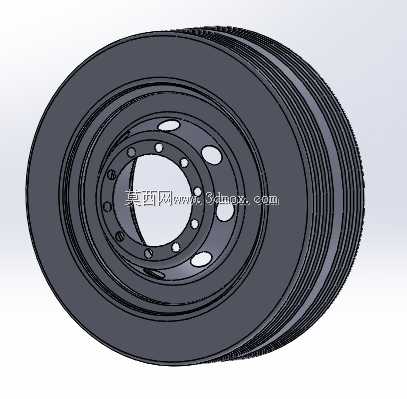

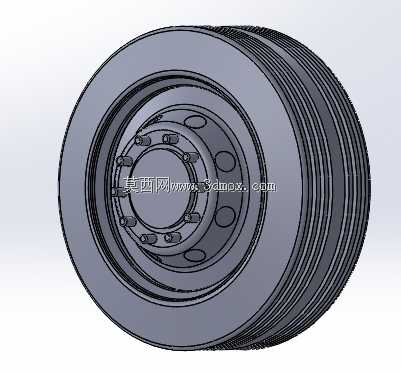

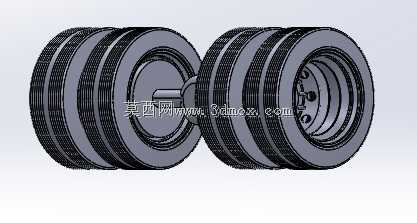

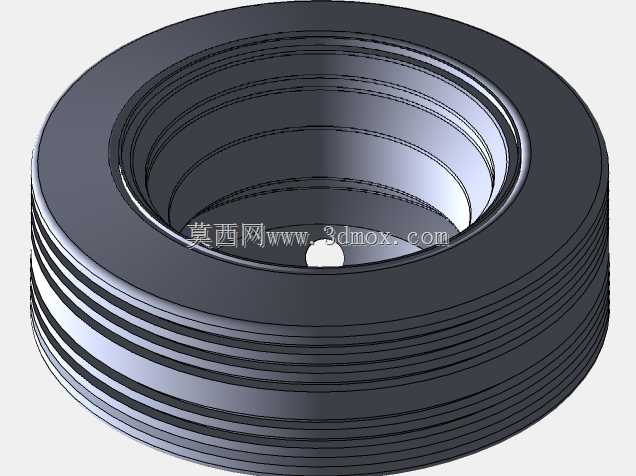

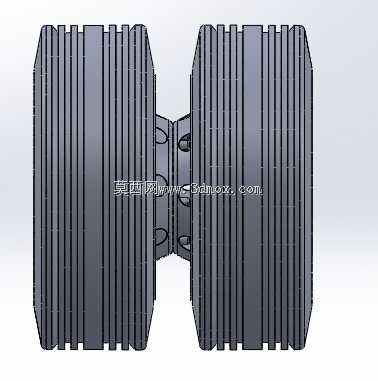

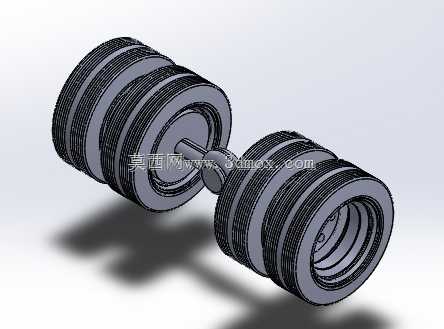

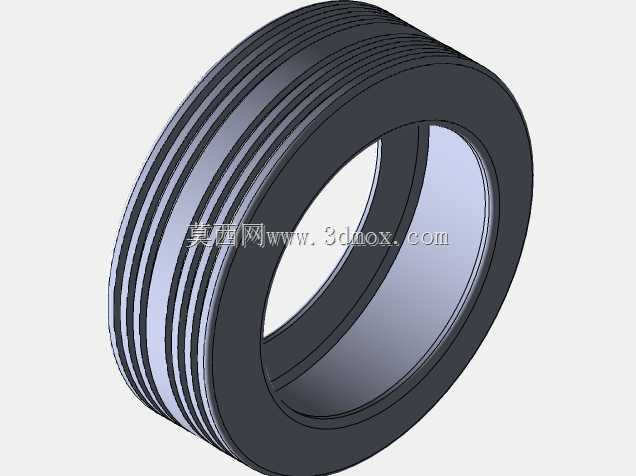

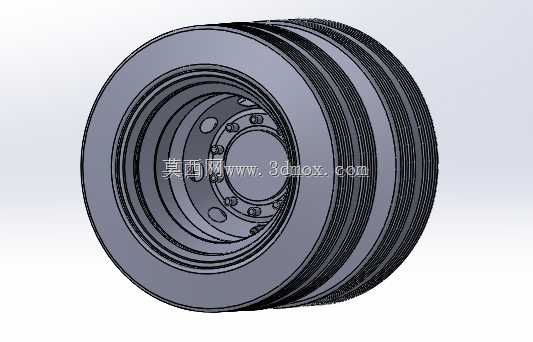

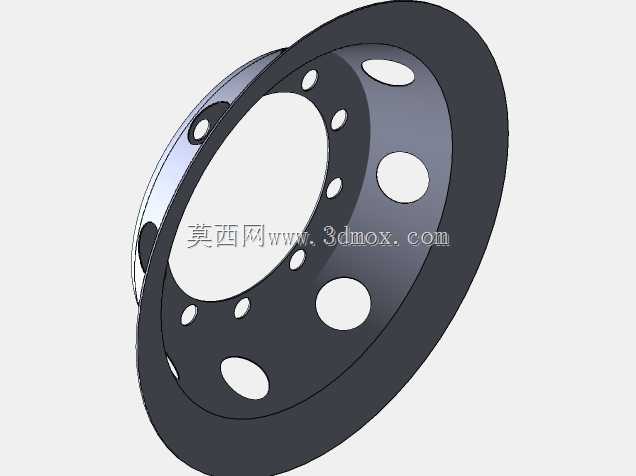

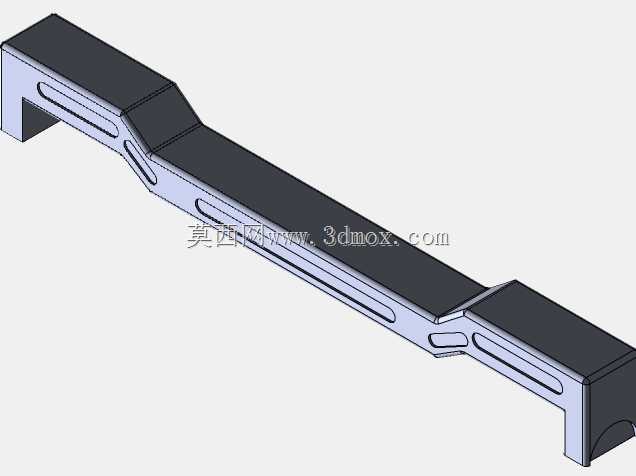

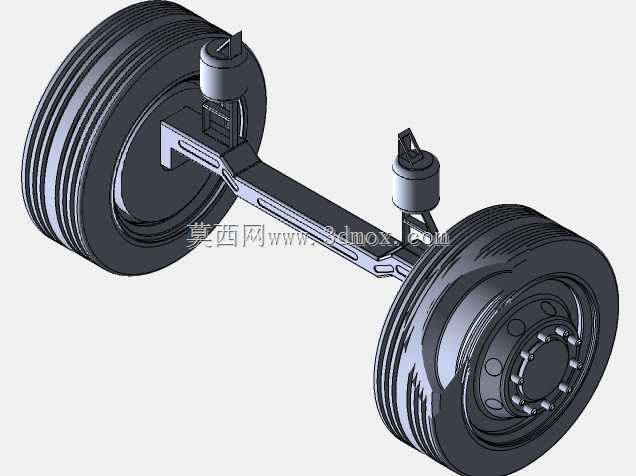

  该结构为商用车非断开式驱动后桥轮边带制动总成,主要应用于总质量12-18吨级公路货运车辆、城郊客运中巴车型的底盘行走系统,承担承载车身载荷、传递驱动扭矩、提供行车制动效能的核心作用,是整车底盘行走部分的关键承载与传力单元。从结构设计逻辑来看,整体采用整体式冲压焊接桥壳作为核心承载基体,桥壳截面为变厚度矩形设计,中间主减速器安装位置做局部加厚强化,两侧轴头部位采用过盈压装配合轮毂轴承,既保证了满载工况下的抗弯抗扭刚度,也控制了桥壳整体自重,适配公路运输场景下的轻量化需求。轮边部分采用双胎并装布局,匹配8.25R20规格载重轮胎,轮毂为铸钢材质,周向均布10颗轮胎螺栓,适配标准重载轮辋安装,制动鼓采用灰铸铁铸造,内径尺寸为400mm,

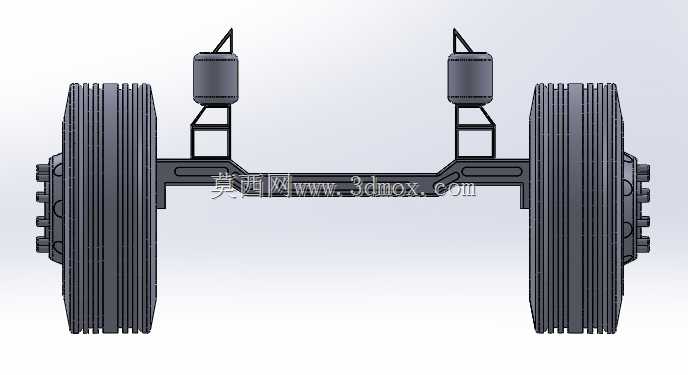

  蹄片宽度120mm,匹配常规气压制动分泵安装接口,可直接对接整车气路系统提供足够制动力矩。桥壳上方布置的两个橡胶衬套支座为钢板弹簧安装接口,支座中心距为960mm,衬套内径30mm,适配常规多片簧或少片簧悬架的安装销尺寸,安装面距桥壳中心高度为180mm,预留了足够的悬架跳动空间,避免满载极限工况下板簧与桥壳发生运动干涉。设计过程中优先考虑了售后维修的便利性,轮毂轴承采用常规圆锥滚子轴承型号,制动鼓与轮毂的连接螺栓采用标准M14规格,轮边油封、调整螺母均采用行业通用件,无需定制专用配件即可完成日常维保作业。桥壳两端轴头的同轴度公差控制在0.05mm以内,保证两侧车轮运转时的跳动量符合国标要求,避免高速行驶时出现轮胎异常磨损、

  车身抖动的问题。制动鼓与轮毂的配合面采用止口定位,装配时无需额外调整即可保证制动鼓与制动蹄片的同轴度,减少制动跑偏、制动异响的发生概率。整体结构的安装边界充分考虑了现有商用车底盘的通用化布局,两侧板簧支座的安装位置、制动分泵的支架接口、轮距参数均匹配主流轻卡、中卡车型的底盘尺寸,可直接作为同级别车型改型设计的参考结构,也可用于底盘教学、结构拆解演示的三维参考素材,帮助设计人员快速理解重载车桥轮边部分的传力路径与装配关系。
