鼓式制动器轮辋轮胎总成结构设计

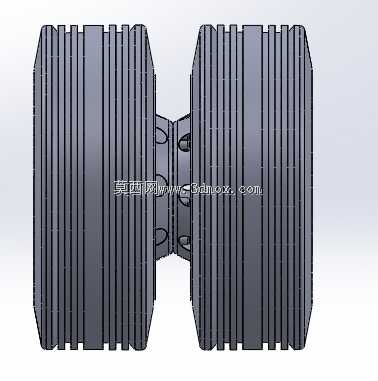

　　商用车鼓式制动车轮总成的设计，核心要兼顾承载、制动效能、安装适配性三个核心维度，这套结构的建模过程完全围绕实车装配边界展开。首先说实际应用场景，这类带鼓式制动集成的车轮结构，普遍用在中型载货汽车、客运中巴以及低速工程车辆的非转向驱动桥位置，相比盘式制动结构，鼓式制动的制动力矩放大倍数更高，在重载工况下能提供足够的制动减速度，同时封闭的制动鼓结构可以阻挡泥水、砂石侵入制动摩擦副，在非铺装路面的工况适应性更强。

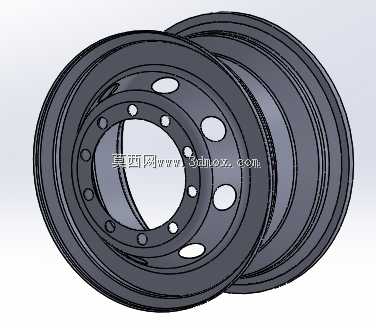

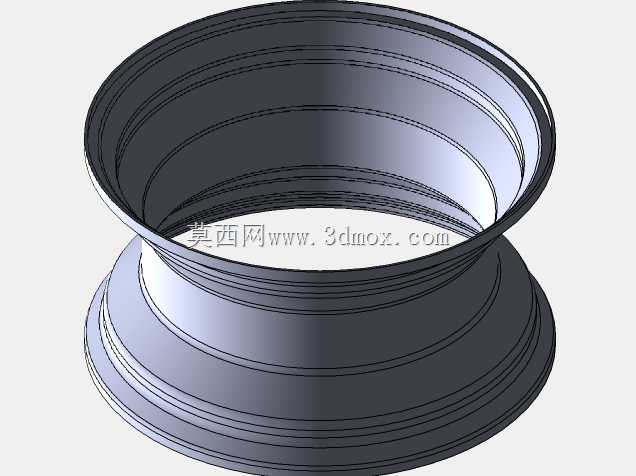

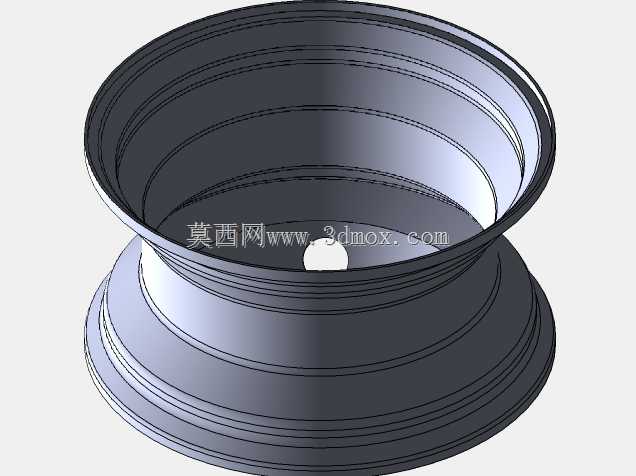

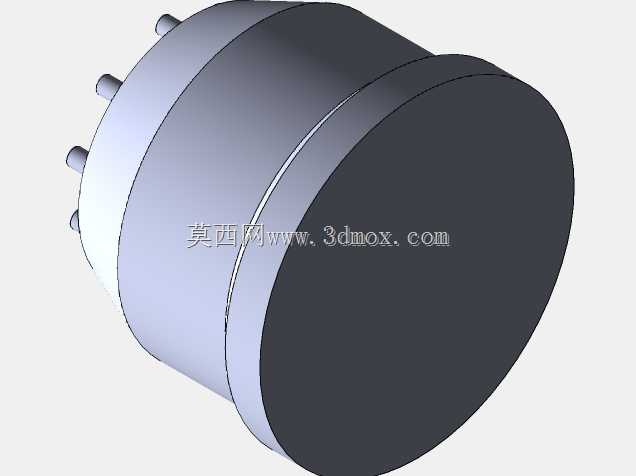

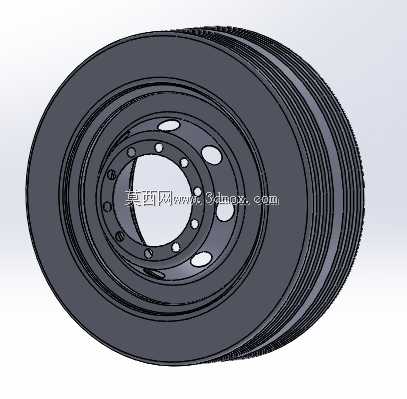

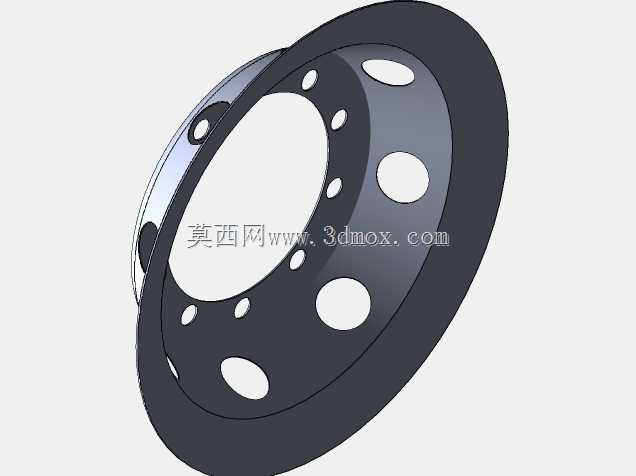

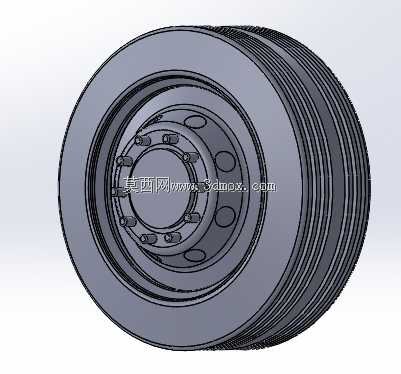

　　从功能特性来看，整个总成分为三个核心部分：轮辋用于卡装充气轮胎，承担轮胎与车桥之间的载荷传递，轮胎的断面宽度、层级匹配需要和轮辋的标定直径严格对应，建模时特意保留了轮辋边缘的锁圈槽结构，方便有内胎轮胎的拆装固定；制动鼓部分和轮辋采用螺栓同轴紧固，随车轮同步转动，内部预留的制动蹄片安装空间完全匹配常规领从蹄式制动机构的运动边界，制动鼓的内壁厚度做了均匀化处理，避免制动过程中热变形不均导致的制动跑偏问题；轮毂连接端的螺栓孔分布采用等节圆设计，和车桥半轴法兰的安装孔位完全对齐，螺栓的光杆段长度预留了足够的垫片安装空间，避免紧固后螺纹外露长度不足导致的连接松脱。

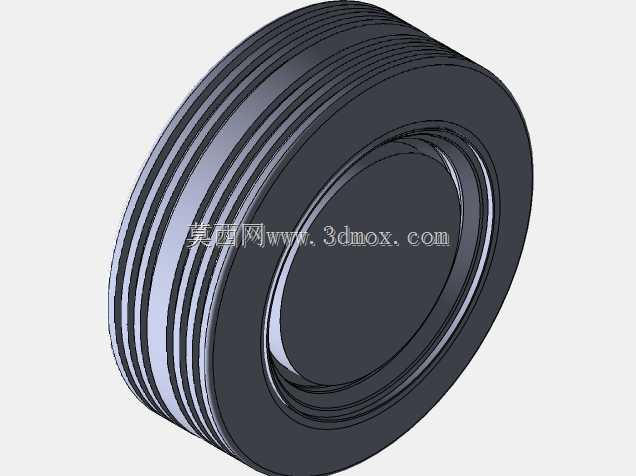

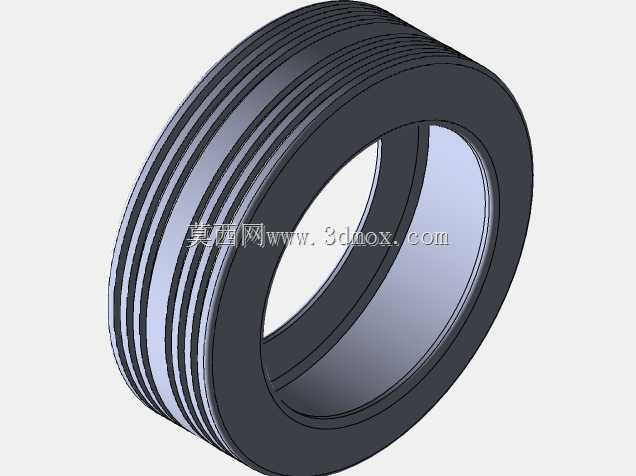

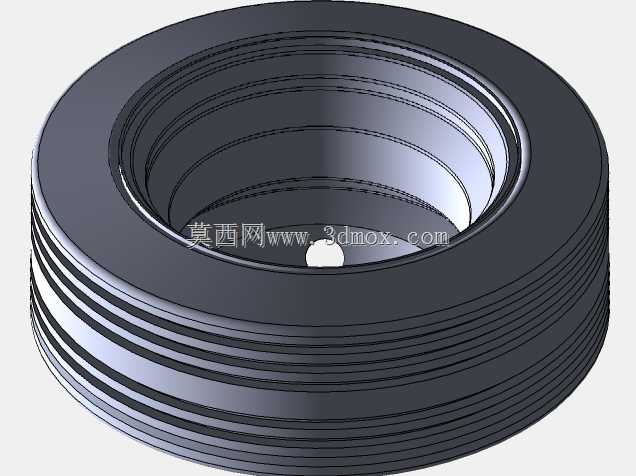

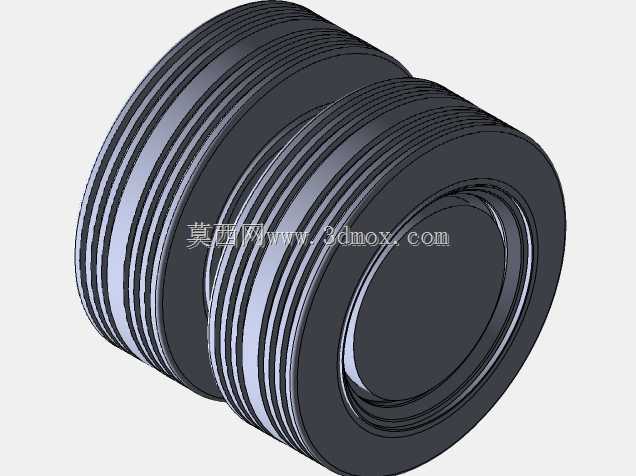

　　设计思路上没有追求过度的参数冗余，而是完全对标实车的近似尺寸做结构还原：轮辋的偏距设置符合常规商用车后轮的轮距要求，不会和桥壳、钢板弹簧座发生运动干涉；制动鼓的外圆散热筋做了等距分布，连续制动工况下可以引导气流带走摩擦产生的热量，降低制动热衰退的风险；轮胎的胎面花纹做了简化的块状结构还原，建模时重点保证了轮胎与轮辋的配合面完全贴合，没有出现错位或者间隙超标的问题。

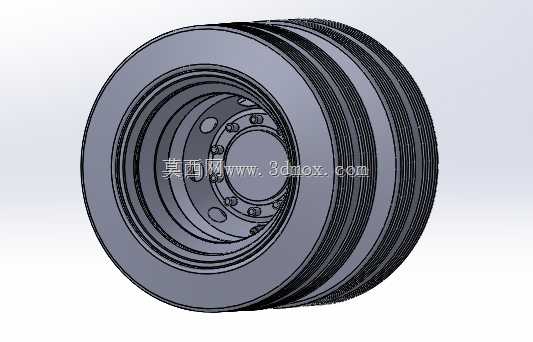

　　安装边界方面，整个总成的轴向尺寸控制在车桥轮端的允许伸出范围内，轮毂中心的定位止口直径和半轴凸缘的定位尺寸匹配，装配时可以实现快速同轴定位，不需要额外调整工装；制动鼓的内壁加工面预留了合理的摩擦磨损余量，和制动蹄片的初始间隙符合常规制动机构的调整范围，装车后不需要做大幅度的间隙调整就能满足制动踏板行程要求。整个结构的建模过程中，所有配合面都做了公差适配的简化处理，既保证结构展示的完整性，也能给后续做制动仿真、装配干涉检查提供准确的三维参考。
