福特索波特汽车遮阳伞固定基座结构

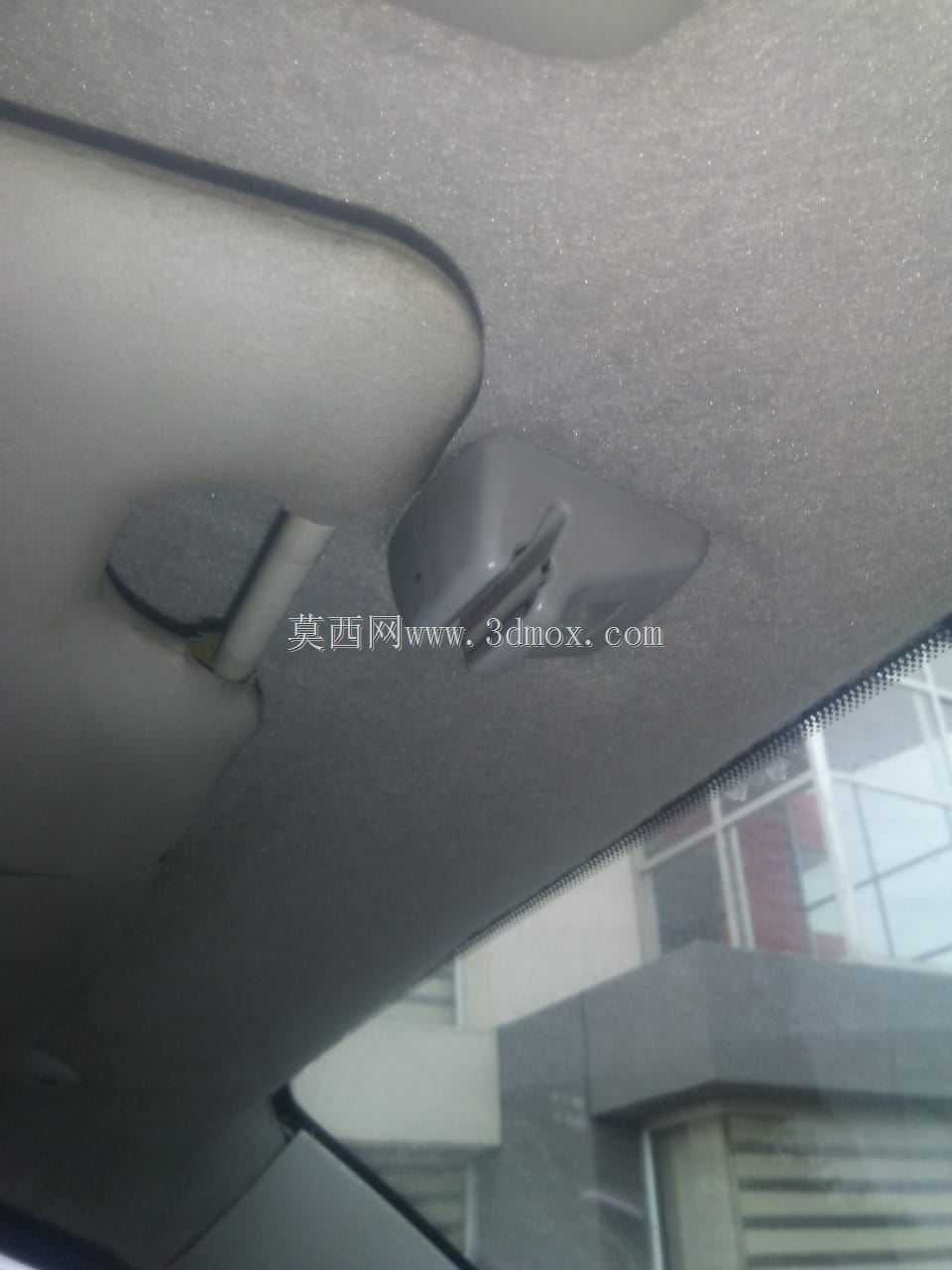

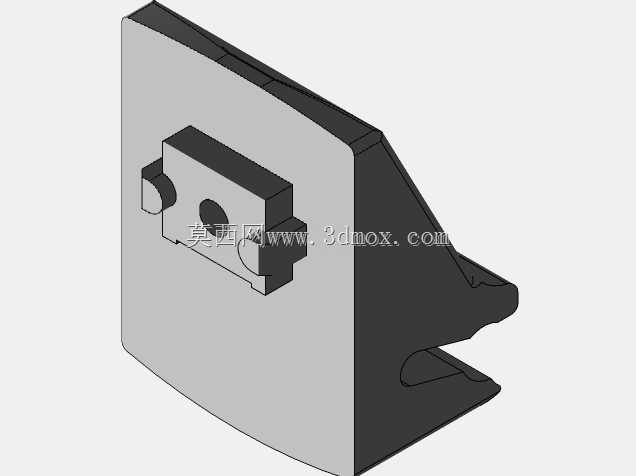

　　该构件属于车载遮阳伞配套的安装固定基座，主要应用在福特索波特车型的内饰顶棚对应安装位，承担遮阳伞总成的承载、定位与锁止功能，日常使用中需要承受遮阳伞反复收展带来的交变载荷，同时要适配车辆顶棚的曲面造型，避免突出结构影响驾乘人员头部空间，也不能在车辆行驶过程中因振动产生异响或松脱。从结构设计来看，整体采用楔形斜向布局，主体壁厚均匀，符合注塑成型的工艺要求，避免出现缩痕、填充不足等成型缺陷；上部设置的方形沉孔用于和遮阳伞的旋转转轴配合，孔位周边做了局部加厚处理，提升转轴安装位的结构强度，抵消转轴转动时产生的径向扭矩；侧面开设的长条形导向槽，用于和顶棚内置的金属安装支架滑动配合，装配时可以顺着槽体推入到位，降低装配难度，

　　槽边设计的倒扣结构能在装配到位后实现卡接锁止，不需要额外设置紧固件，减少装配工序与零件数量。底部伸出的两个定位卡脚，尺寸与顶棚预留的安装孔完全匹配，卡脚端部做了导向斜角，安装时可以顺利卡入孔位，卡入后卡脚的倒钩结构贴合顶棚背面的钣金面，限制基座的竖向窜动；基座的上表面曲面完全贴合车辆顶棚的内饰面弧度，安装后与周边内饰件的缝隙控制在均匀范围内，不会出现突兀的凸起或台阶，兼顾内饰的整体性。设计过程中优先考虑了安装边界的适配性，整体外轮廓的尺寸完全避让开顶棚内部的加强筋、线束走线空间，不会和周边的内饰安装结构产生干涉；楔形的主体结构顺着遮阳伞收折后的倾斜角度布置，让遮阳伞收合后能完全贴靠顶棚，不会遮挡驾乘人员的前方视线。

　　结构的受力路径经过优化，日常使用中遮阳伞下翻遮挡阳光时产生的下压力，会通过主体结构分散到侧面的导向槽与底部的卡脚位置，避免应力集中在单个连接位导致结构断裂；所有转角位置都做了圆角过渡，既可以减少注塑成型时的应力集中，也能避免尖锐边角划伤安装人员或驾乘人员。基座的材质选用耐候性工程塑料，能适应车内夏季高温、冬季低温的环境变化，长期使用不会出现脆化、变形问题，表面的哑光质感也和车内顶棚的内饰材质质感匹配，不会出现反光影响驾驶视线的情况。
