RC涡轮风机结构设计三维作品

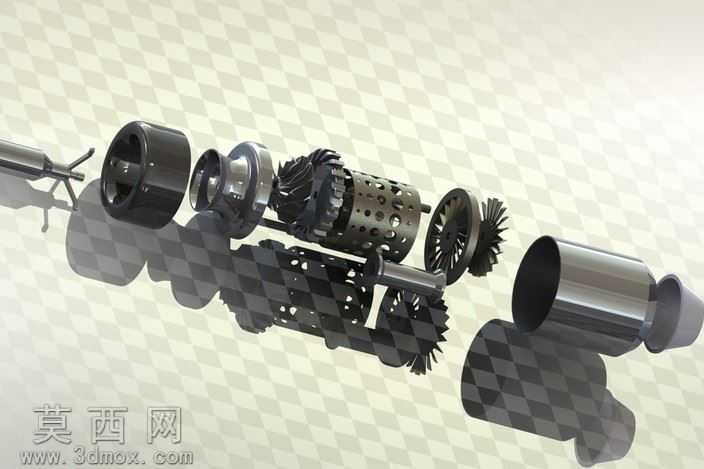

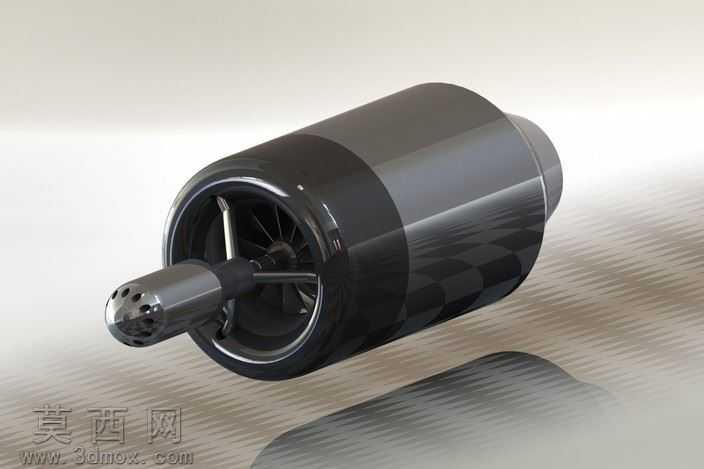

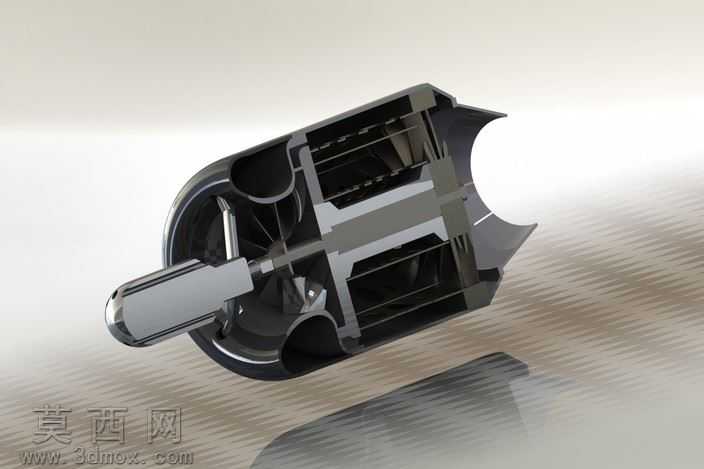

本作品为RC模型配套的小型涡轮风机三维设计，整体采用同轴筒式布局，建模过程中以气动效率与结构紧凑性为核心设计思路，首先通过回转特征构建风机的外筒壳体，壳体分为前后两段，前段为进气整流段，后段为动力容纳段，两段采用阶梯式配合结构，既保证装配同轴度，也能减少气流在筒壁处的紊流损耗。前端进气口设计为多孔整流头锥，头锥表面均匀排布圆形进气孔，能够打散进入风机的杂乱气流，让气流以更平稳的状态进入叶轮区域，头锥与中心轴采用一体化建模，保证连接强度的同时降低装配误差。叶轮部分采用多叶片径向布局，叶片与中心轮毂做了圆角过渡处理，避免应力集中，建模时通过阵列特征快速生成均匀排布的叶片，同时对叶片前缘做了圆弧修型，降低进气阻力，提升气动效率。外壳材质模拟哑光黑色金属质感，渲染时添加了细微的金属颗粒纹理，还原小型金属机壳的真实质感，进气头锥采用亮面金属材质，与外壳形成明暗对比，突出前端进气结构的细节。中心轴部分做了分段式设计，前端连接头锥，中段固定叶轮，后端预留动力安装位，能够适配RC模型常用的小型驱动电机，整体结构无冗余设计，所有部件的配合间隙都按照小型精密模型的装配要求设置，既保证转动部件的活动空间，也避免间隙过大导致的气流泄漏。设计过程中反复调整了叶轮叶片的角度与筒身的长径比，在有限的尺寸内最大化提升风机的推力输出，同时控制整体重量，适配RC模型对动力部件轻量化的要求，渲染时采用柔和的侧光打光，突出筒身的曲面质感与叶轮的结构细节，让整体作品的视觉呈现更具工业质感，完整还原了小型涡轮风机的结构特征与设计逻辑。
