涡轮式离心叶轮转子三维设计模型

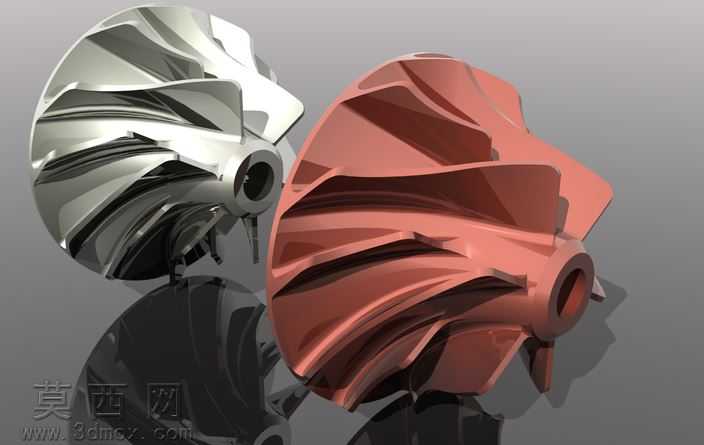

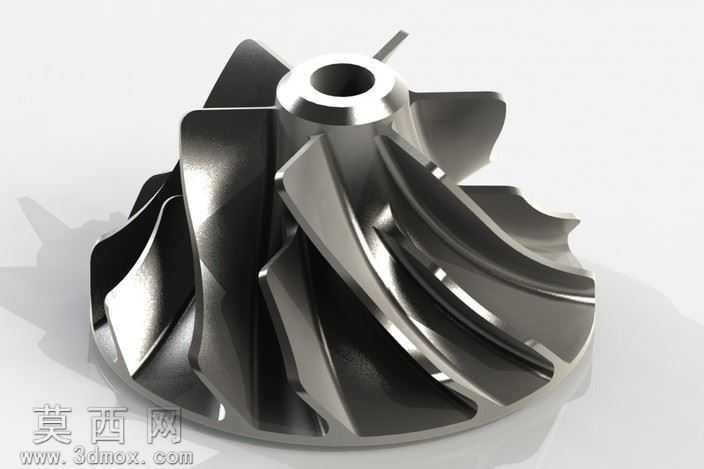

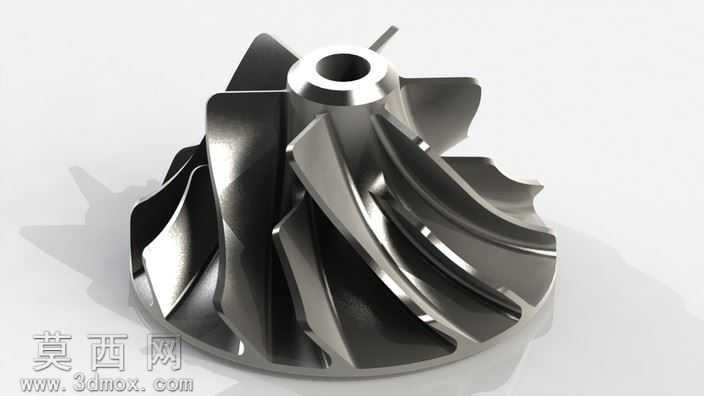

该转子为涡轮式离心叶轮结构，是动力增压、流体输送类设备的核心回转零部件，建模过程围绕流体力学性能需求与机械加工可行性展开设计。建模阶段首先完成核心基准的搭建，以中心安装孔的轴线为回转主基准，定位轮毂的基准端面，确定叶轮的整体径向尺寸与轴向高度参数，先构建轮毂的基础回转实体，保证中心安装孔的同轴度公差，为后续叶片装配与动平衡校验预留精准的定位基准。叶片采用曲面建模方式构建，每一片叶片的型线都经过流体动力学优化，从轮毂根部到轮缘位置的叶片扭角平滑过渡，叶片前缘做圆弧钝化处理，降低流体进入叶道时的冲击损失，叶片尾缘做收薄处理，减少流体流出时的尾迹涡流损失，所有叶片沿圆周方向等角度阵列排布，阵列过程严格保证每片叶片的位置度误差控制在极小范围内，避免后续运转时出现动不平衡问题。模型完成实体构建后，对所有过渡位置做圆角处理，叶片与轮毂的连接位置采用变半径圆角过渡，既降低应力集中风险，提升零件的结构强度，也优化了叶道内的流体流通平顺性。材质渲染阶段赋予模型金属材质效果，模拟锻造铝合金或不锈钢的金属质感，调整材质的反光度与粗糙度参数，还原精密机加工后的金属表面光泽，通过光影效果清晰呈现叶片的曲面扭曲形态与整体结构细节。结构设计上充分考虑实际应用需求，中心安装孔可配套锁紧结构实现与转轴的可靠连接，轮毂的厚度经过强度校核，可承受高转速下的离心载荷，叶片的厚度分布从根部到轮缘逐渐减薄，在保证结构强度的前提下尽可能降低叶轮整体重量，减少运转时的转动惯量，提升转子的动态响应性能。整个模型的结构细节完整，曲面过渡顺滑，无几何错误，可直接用于后续的流体仿真分析、结构强度校核、动平衡模拟以及数控加工编程，也可作为同类叶轮产品设计的参考原型，适配涡轮增压器、离心风机、小型离心泵等多种设备的转子设计需求。
