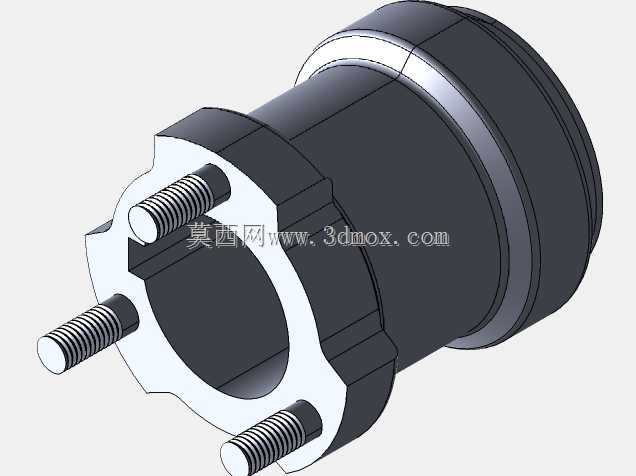

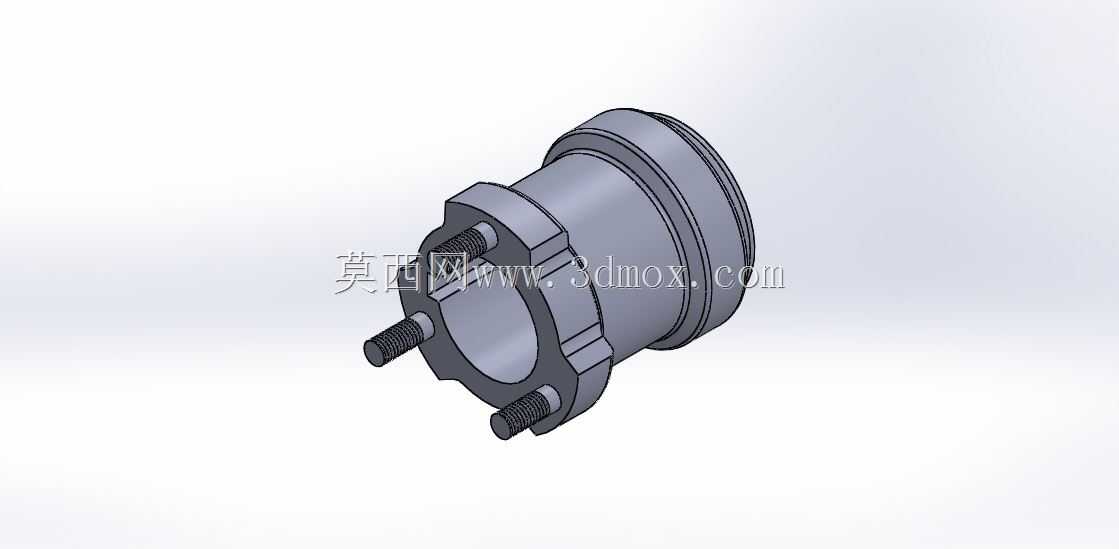

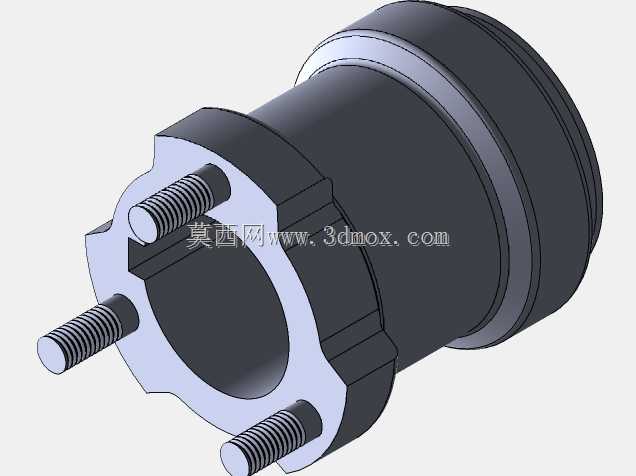

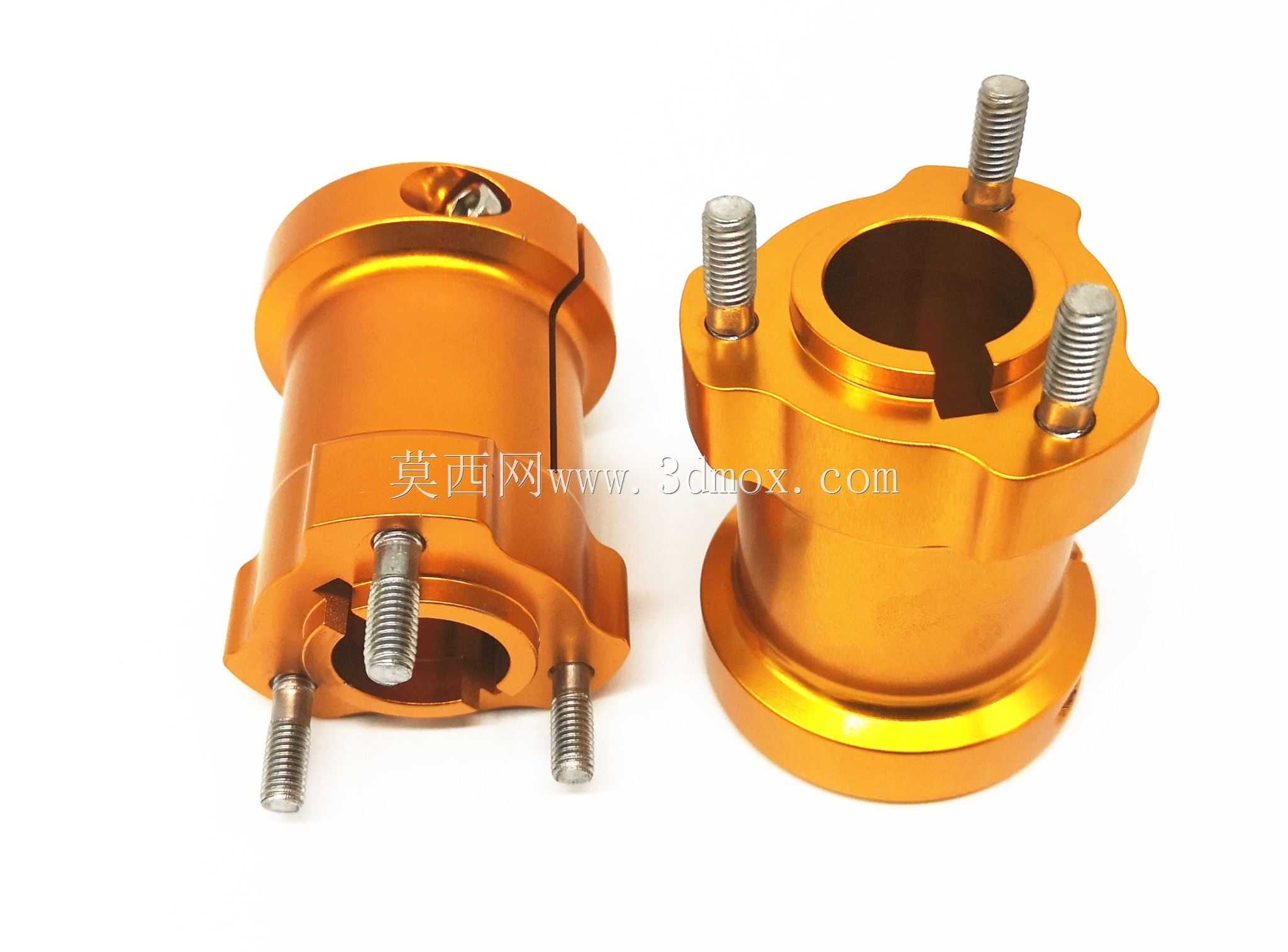

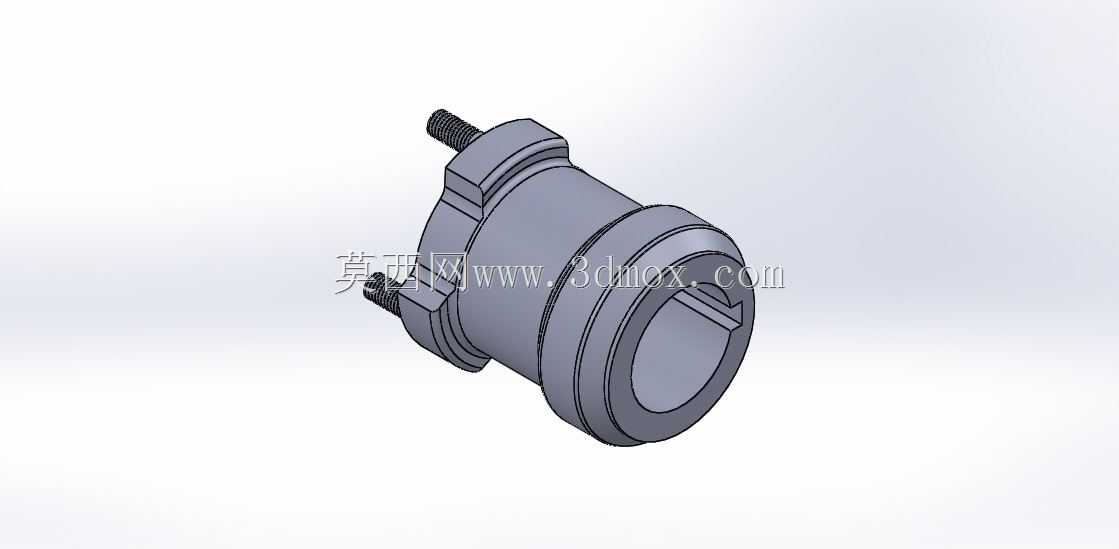

卡丁车前轮轮毂结构三维设计

　　在场地竞速类卡丁车的行走系统设计中，前轮轮毂承担着连接转向节、固定轮辋、传递径向与轴向载荷的核心作用，不同于民用乘用车的轮毂结构，卡丁车前轮轮毂需要兼顾轻量化、高刚性以及快拆维护的需求，毕竟场地卡丁车的使用场景多为高频次的竞速绕桩、急转向与连续颠簸路面冲击，结构冗余不足很容易出现连接位变形、螺栓断裂的故障。这款轮毂的设计参考了成熟竞速卡丁车的实测尺寸，整体采用阶梯轴套式结构，主体为中空回转体设计，中间的通孔用于穿过前轮轴，与转向节的轴段配合，配合公差选用过渡配合，既保证装配后的同轴度，避免行驶中出现轮组摆振，也能满足日常维护时的快速拆装需求。轮毂朝向车身内侧的一端设置有带三个均布螺栓凸台的法兰面，三个螺栓沿圆周120度均匀分布，

　　用于固定刹车盘或者轮毂固定端盖，这种三螺栓布局相比四螺栓布局，在保证连接强度的前提下，减少了不必要的结构重量，同时三个螺栓的定位也能避免装配时的错位问题，适配卡丁车常用的浮动式刹车卡钳安装位。轮毂外侧的凸缘用于卡接轮辋的定位止口，凸缘的外径尺寸与常用的5寸卡丁车前轮辋内径匹配，止口深度控制在合理范围，既可以防止轮辋在侧向力作用下脱出，也不会因为止口过深导致轮辋拆装困难。设计过程中，针对轮毂的受力薄弱位置做了局部加厚处理，螺栓凸台与主体的连接位置做了圆弧过渡，避免应力集中，在连续过弯的侧向载荷冲击下，应力不会在转角位置累积出现疲劳裂纹。轮毂的轴向尺寸经过反复校核，安装后轮辋的端面与转向节的距离符合卡丁车前轮定位参数的要求，

　　不会与转向拉杆、刹车卡钳产生运动干涉，前轮转向到最大角度时，轮毂周边的所有部件都保留足够的安全间隙。轮毂外表面的非配合面做了轻量化的切削减料设计，在不降低整体刚性的前提下，尽可能减少簧下质量，提升前轮的转向响应速度，这对于卡丁车这类轻量化竞速设备来说，簧下质量的降低能直接提升操控的精准度。整个模型的所有安装孔位、配合尺寸都来自实物测绘，装配边界完全符合主流竞速卡丁车的安装标准，可以直接用于卡丁车的改装设计、维修备件加工，也能作为小型非道路车辆轮毂结构设计的参考案例，建模时所有的倒角、退刀槽等工艺细节都做了还原，完全适配常规的数控加工工艺，不需要额外做工艺补正就可以直接输出加工图纸。
