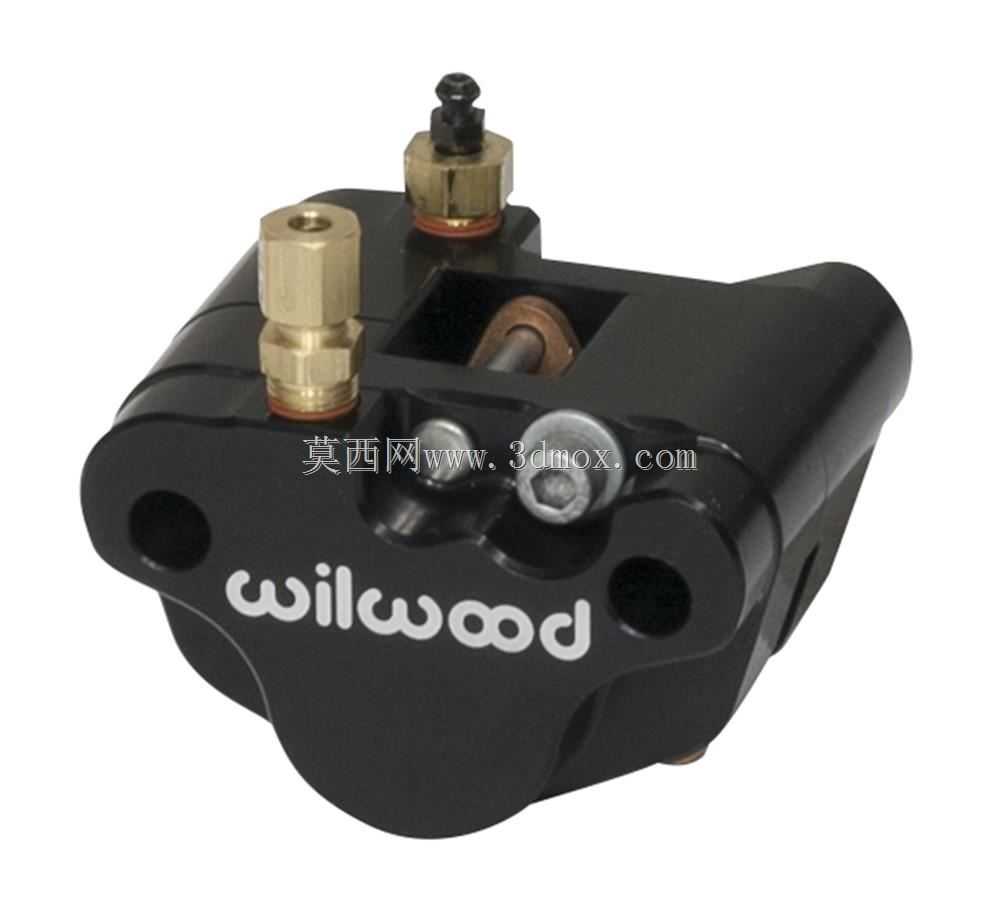

卡丁车威伍徳款制动卡钳结构设计

　　在场地娱乐卡丁车、竞技类小型卡丁车的走行部制动系统中，制动卡钳是直接决定制动响应速度、制动力输出稳定性的核心执行部件，这款适配Wilwood规格的卡钳结构，主要针对卡丁车后轮单回路制动、部分入门车型前轮辅助制动的安装场景设计，区别于民用乘用车的浮动式卡钳结构，卡丁车卡钳因安装空间紧凑、整车整备质量轻、制动工况多为场地内高频点刹加全力制动的循环特性，整体结构做了针对性的轻量化与刚性平衡设计。从结构功能来看，该卡钳采用对置安装位的钳体一体式铸造成型思路，没有采用分体式拼接结构，避免了拼接面在高频制动冲击下出现的连接松动、制动力矩偏移问题，钳体内部预留的刹车片安装腔，可匹配对应厚度的烧结刹车片，两侧的活塞安装孔位同轴度公差控制在0.

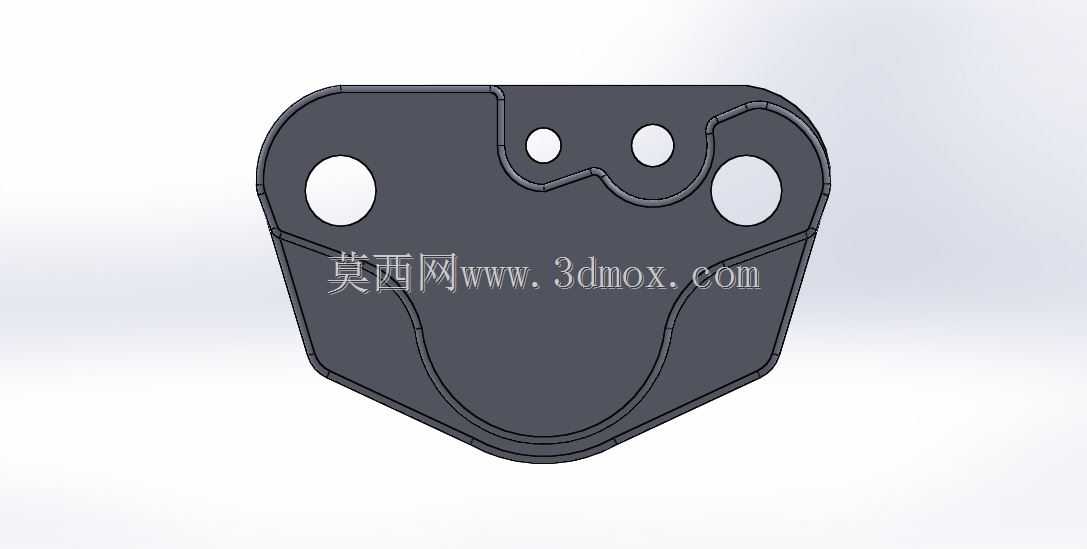

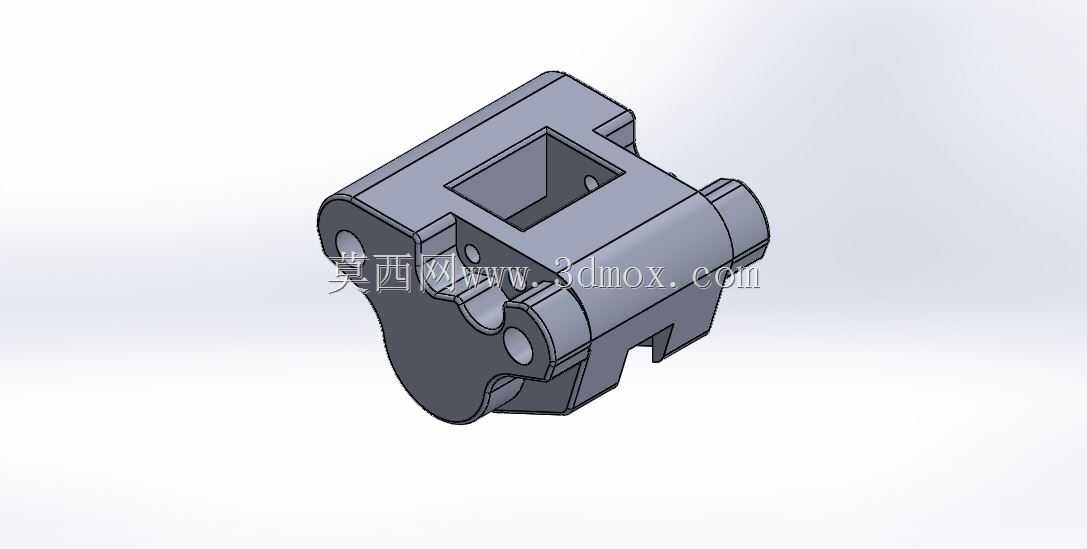

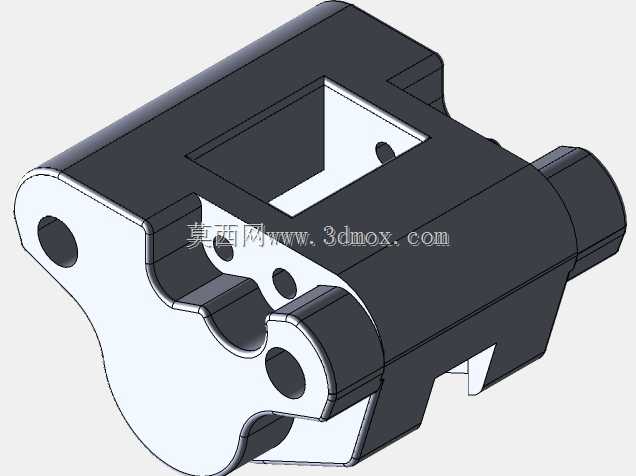

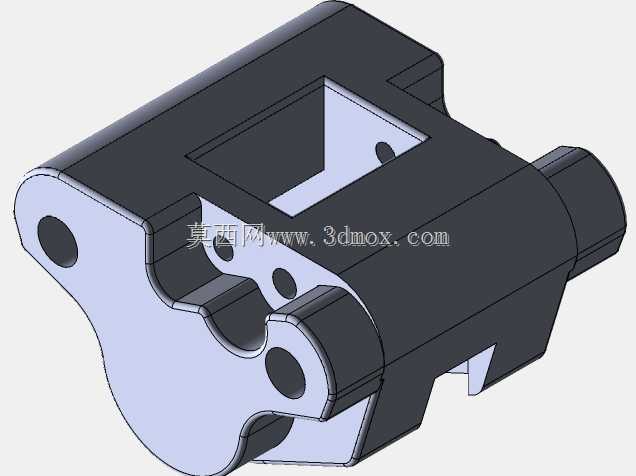

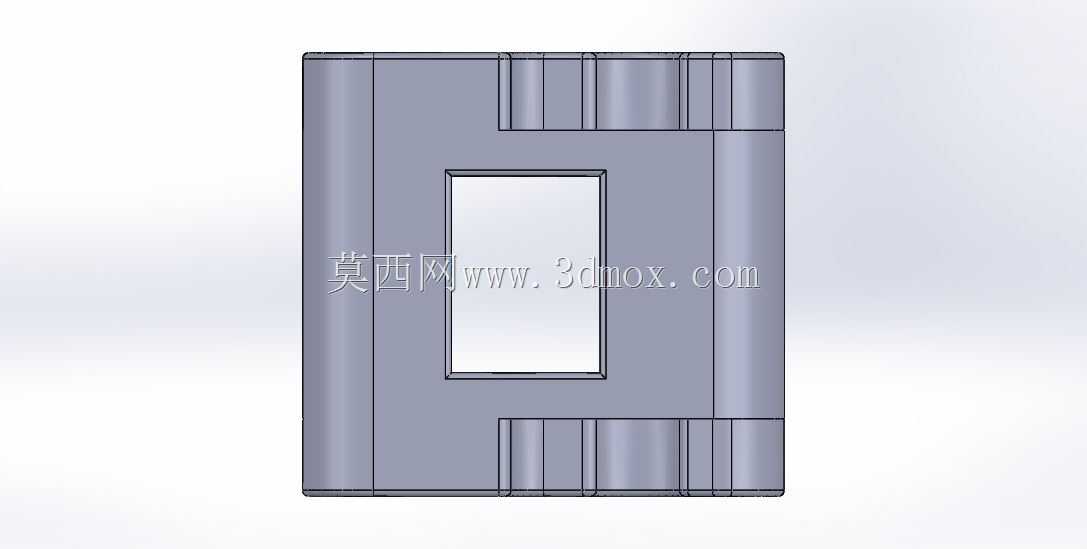

　　02mm以内，保证制动时活塞推出过程无偏磨，刹车片与刹车盘的接触面积能稳定维持在90%以上，不会出现局部偏磨导致的制动抖动、制动力衰减过快问题。从安装边界来看，钳体两侧的圆柱形定位凸台是核心安装基准，凸台的外径尺寸与卡丁车转向节、后桥安装座的衬套内径完全匹配，安装时凸台插入安装座孔位后，通过侧面的锁紧螺栓完成径向固定，不需要额外加装调整垫片，就能保证卡钳钳口与刹车盘的端面平行度控制在合理范围内，钳体上方的方形凹槽是刹车油路的接入腔，可直接适配标准规格的刹车硬管接头，油路走向在钳体内部做了斜孔贯通设计，减少了外部油管的弯折角度，降低了场地颠簸工况下油管破裂、漏油的风险。设计过程中，针对卡丁车赛事中常见的连续制动热衰减问题，

　　钳体的散热结构没有采用额外加装散热鳍片的方案，而是通过钳体两侧的镂空缺口，让车辆行驶时的迎面气流可以直接冲刷刹车片背部与钳体内腔，带走制动摩擦产生的热量，同时钳体的壁厚做了等强度优化，在保证制动时钳体张开量不超过0.05mm的前提下，尽可能去除非受力区域的材料，降低卡钳自身的簧下质量，提升悬挂系统的响应速度。实际装车验证中，该结构的卡钳在连续10圈的场地竞速工况下，制动力衰减幅度能控制在15%以内，不会出现民用改装卡钳在小尺寸刹车盘适配时的制动拖滞、刹车片回位不良问题，钳体的安装孔位通用性较强，可适配多数15mm-20mm厚度的卡丁车专用刹车盘，不需要对原车的安装座做额外的焊接、打孔改造，能直接替换同规格的原厂卡钳部件，降低维修替换的成本与加工难度。
