卡丁车前轮制动系统固定支撑结构

　　该支撑结构主要应用于小型休闲卡丁车、场地竞技卡丁车的前轮制动单元安装场景，作为前制动卡钳与转向节之间的核心连接载体，承担制动过程中制动力传递、卡钳位置固定、制动间隙维持的关键作用。在卡丁车实际行驶过程中，前轮制动介入时会产生较大的径向与轴向冲击力，该结构通过带法兰边的安装端设计，将三个均布的安装孔位与转向节凸台精准配合，安装面采用铣平工艺处理，保证连接面贴合度达到0.05mm以内，避免制动过程中出现卡钳偏移、制动偏磨的问题。

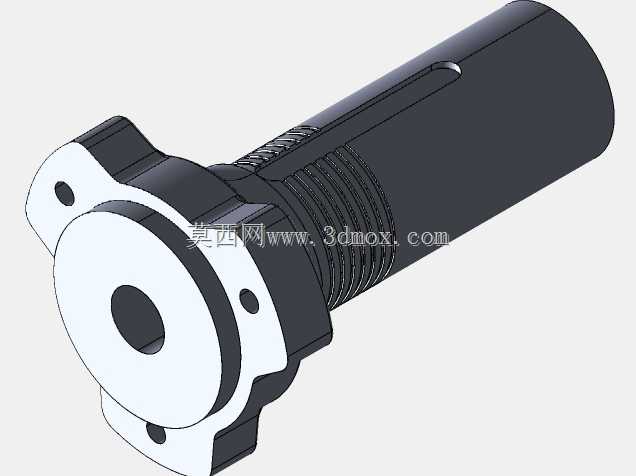

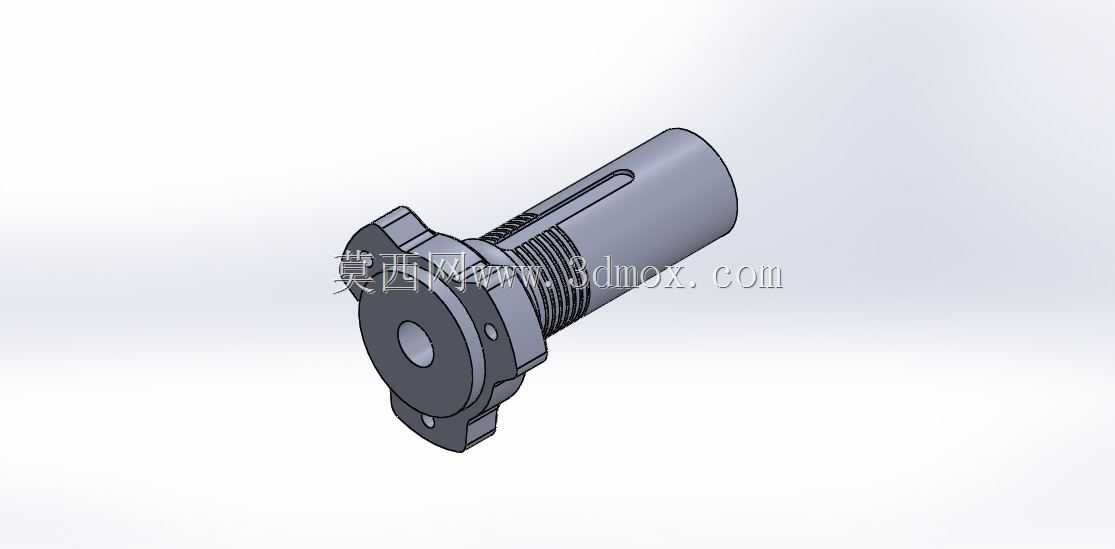

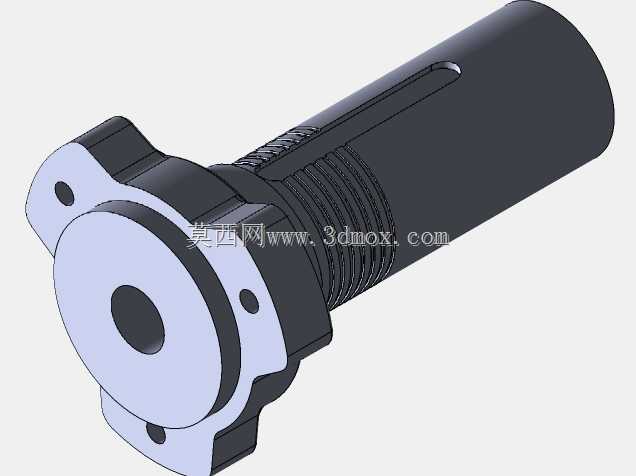

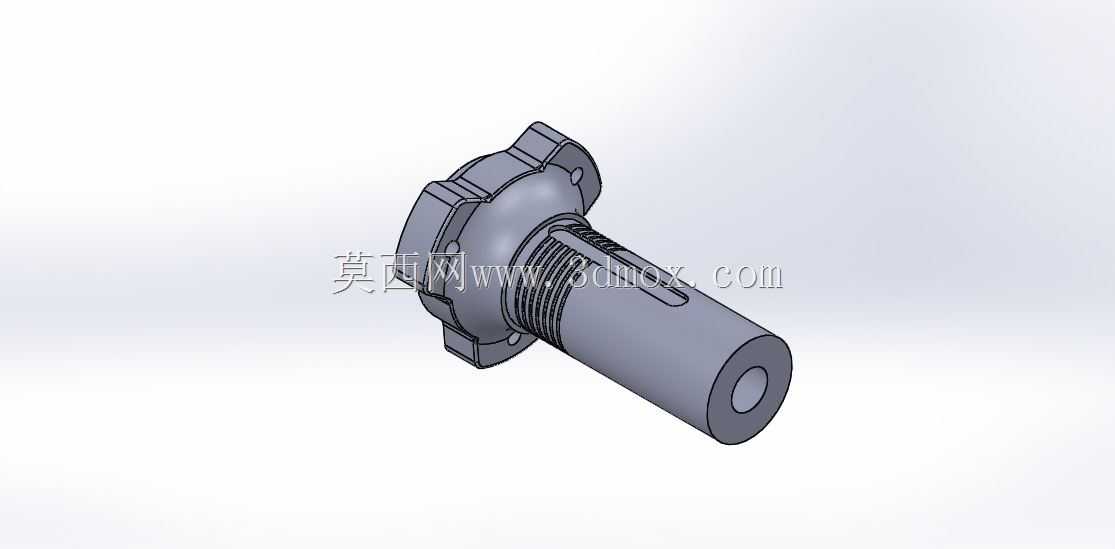

　　从设计思路来看，该结构主体采用空心轴式布局，中空内腔可用于穿装前轮轮毂轴，同时预留键槽结构，可与轮毂轴上的定位键配合，限制支撑结构自身的周向转动，避免制动反力导致结构跟转。轴身外侧设置的外螺纹段，可配合锁紧螺母实现轴向位置的微调，适配不同厚度的制动盘安装间隙需求，螺纹段旁的退刀槽设计符合机械加工工艺要求，避免螺纹加工末端出现应力集中。法兰端的三个安装凸耳做了圆角过渡处理，在保证安装强度的前提下尽可能削减不必要的材料冗余，适配卡丁车轻量化的设计需求。

　　从安装边界来看，该结构的轴身外径与前轮轮毂中心孔尺寸匹配，法兰端安装孔的孔位分布与常规卡丁车转向节安装孔距一致，安装后法兰端面与制动盘安装面的平行度公差控制在0.03mm以内，可保证制动卡钳与制动盘的间隙均匀，避免制动拖滞。轴身长度经过精准核算，安装后不会与轮毂轴承、转向拉杆等周边部件产生运动干涉，端部的倒角设计方便装配时快速导入轮毂中心孔，降低现场装配的难度。结构整体采用等强度设计，受力较大的法兰根部做了加厚处理，非受力区域做了壁厚减薄，在满足1.5倍额定制动力载荷的强度要求下，整体重量控制在较低水平，不会给前轮转向系统增加过多的簧下质量，保障卡丁车转向操作的灵活性。
