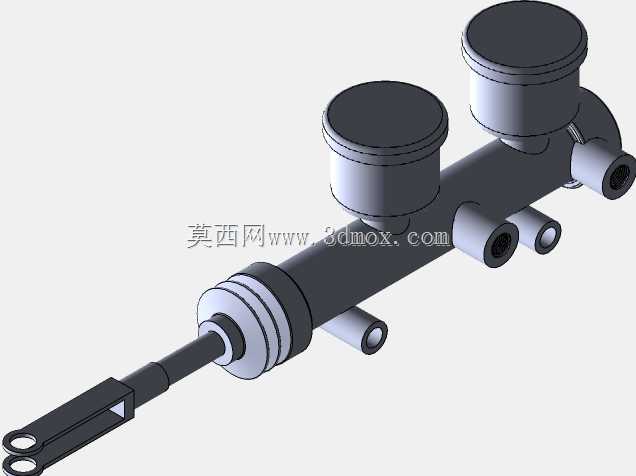

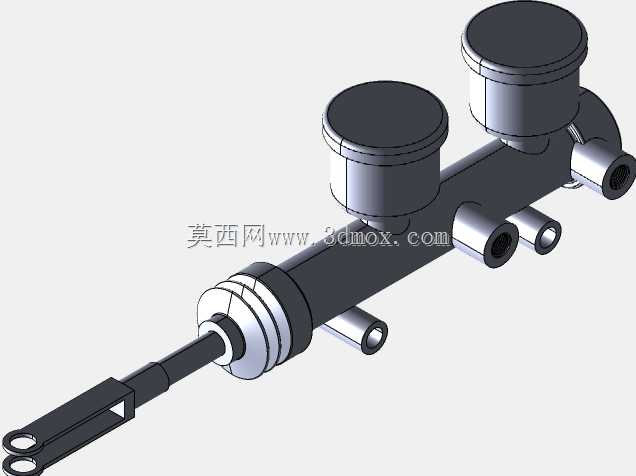

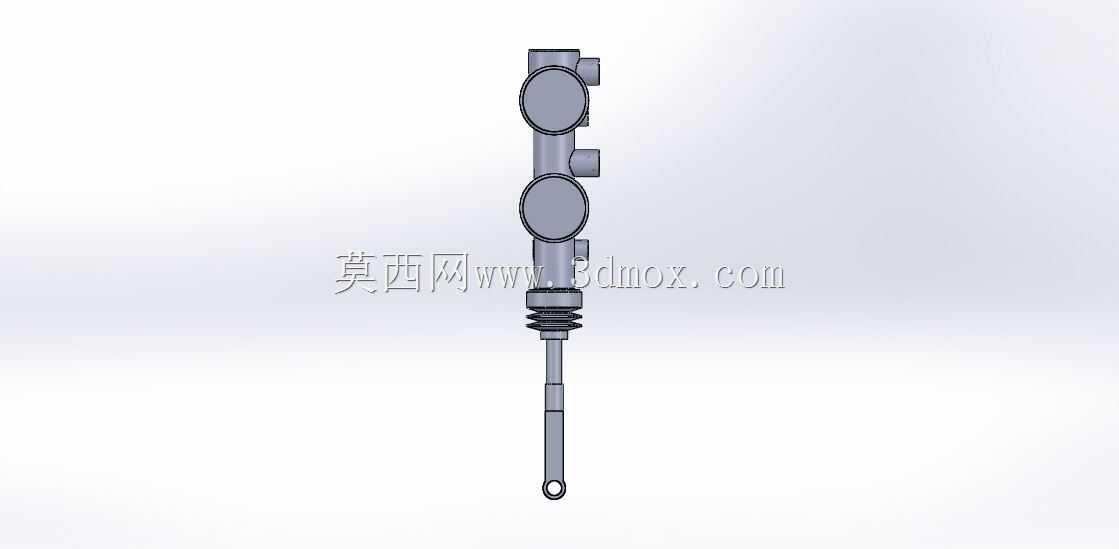

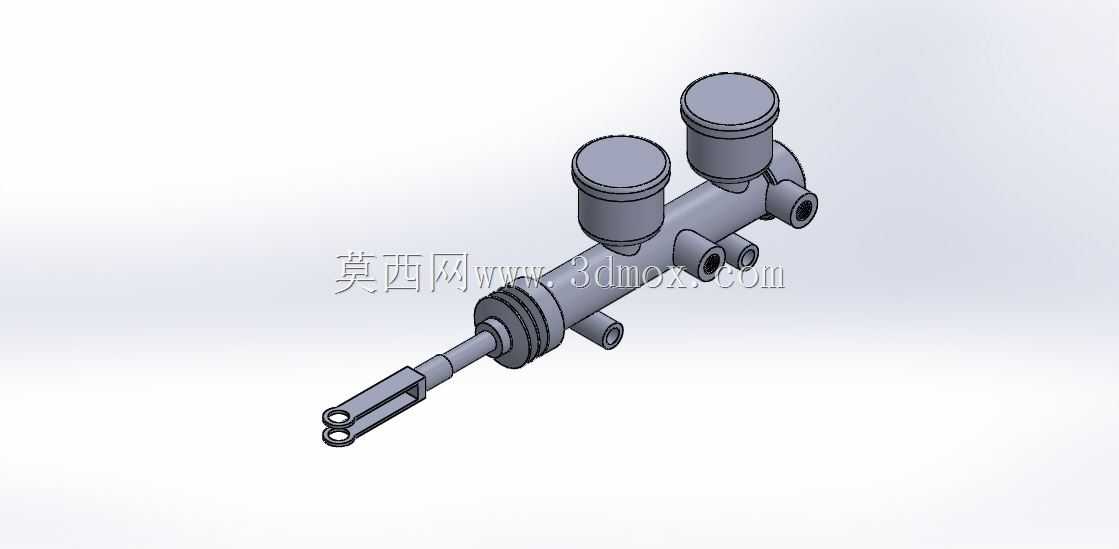

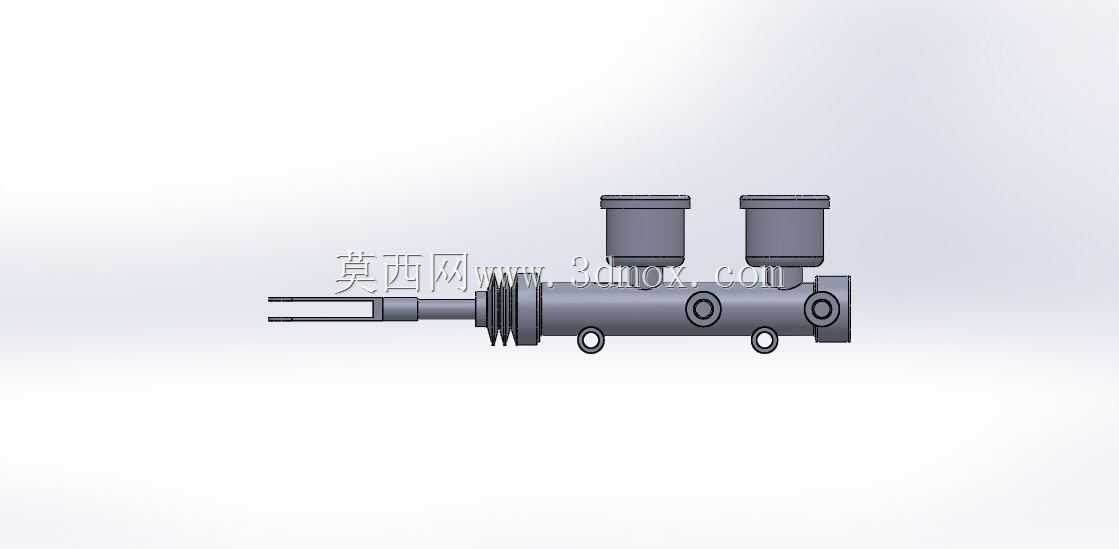

双腔液压制动总泵三维结构模型

　　在乘用车、轻型商用车的液压制动系统布局中，制动总泵是整套制动回路的核心压力输出部件，直接决定制动踏板力向制动轮缸压力的转换效率与回路安全冗余。这款双腔结构的制动总泵，采用前后独立腔室的冗余设计思路，对应车辆前轴、后轴两套独立制动回路，当单条回路出现密封失效、压力泄漏故障时，另一腔室仍可建立足够制动压力，避免整车制动功能完全丧失，满足道路车辆制动安全的强制设计要求。从结构设计逻辑来看，总泵缸体采用一体式铸造流道布局，两个独立储液腔直接集成在缸体上部，省去外接管路连接的密封风险，储液腔与缸筒之间的补偿孔、回油孔位置经过匹配设计，可在制动踏板释放时快速完成制动液回流补偿，避免制动拖滞、踏板回位不良等常见故障。

　　缸筒内壁与活塞组件的配合间隙控制在微米级，配合活塞上的多道密封皮碗，可在0.1-10MPa的常规制动压力区间内保持稳定密封性能，无内泄、压力爬升滞后等问题。前端的推杆连接叉采用叉形带衬套结构，与制动踏板臂的连接销配合时可自动补偿小角度安装偏差，避免推杆偏磨导致的踏板力异常增大。安装边界方面，缸体侧面预留两个带定位凸台的法兰安装孔，可直接固定在车身前围板的制动助力器安装面上，安装面平面度公差控制在0.05mm以内，保证总泵与助力器输出轴的同轴度要求，避免活塞偏磨。整体外形沿推杆轴向的总长度适配多数紧凑型乘用车的前围安装空间，上部储液腔的高度与加注口位置预留了足够的制动液加注操作空间，不会与周边的线束、雨刮联动杆产生运动干涉。

　　建模过程中对活塞组件的回位弹簧预紧力、皮碗安装槽尺寸、油道通径等关键参数均按照量产部件的工程规范做了还原，可直接用于制动系统教学演示、整车制动系统布局干涉检查、制动踏板力匹配仿真等场景，结构细节覆盖了总泵拆解维修时的所有装配关系，能为制动系统维修培训、新车型制动部件选型适配提供直观的三维参考。
