汽车传动系统差速机构结构设计

项目分类:齿轮 发布时间:2022-03-16 ID:580127
  • 汽车传动系统差速机构结构设计
  • 汽车传动系统差速机构结构设计
  • 汽车传动系统差速机构结构设计
  • 汽车传动系统差速机构结构设计
  • 汽车传动系统差速机构结构设计
  • 汽车传动系统差速机构结构设计

  差速机构是轮式行走设备传动系统中不可或缺的核心部件,主要应用在需要两侧驱动轮存在转速差的行走场景中,比如车辆转弯、行驶在凹凸不平路面时,能够自动调整两侧驱动轮的转速,避免轮胎出现滑拖、异常磨损,同时保证动力能够稳定传递到两侧车轮,维持行驶过程的操控稳定性。

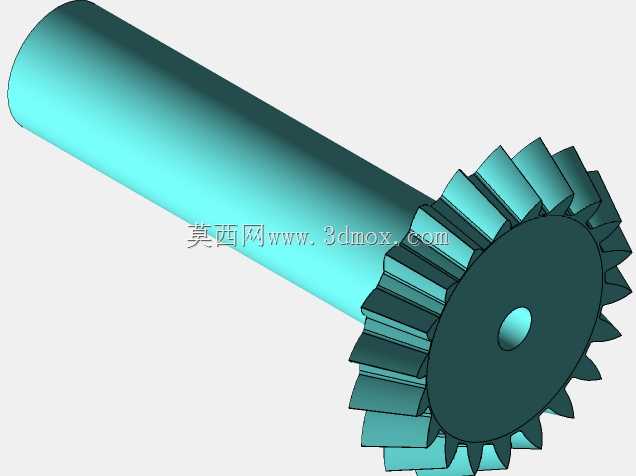

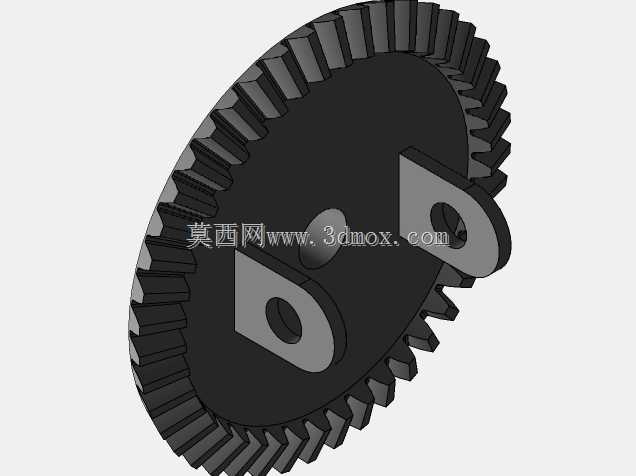

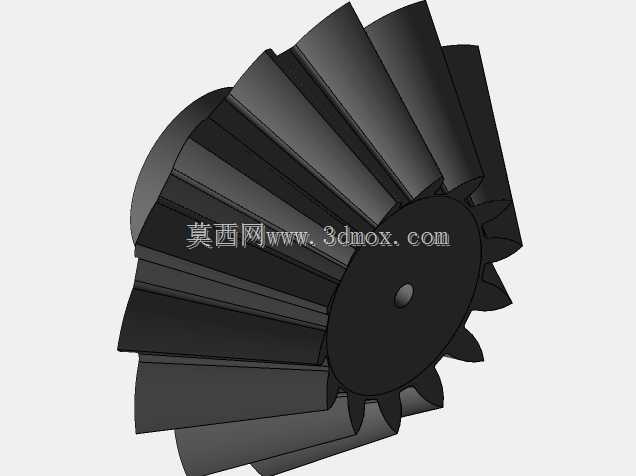

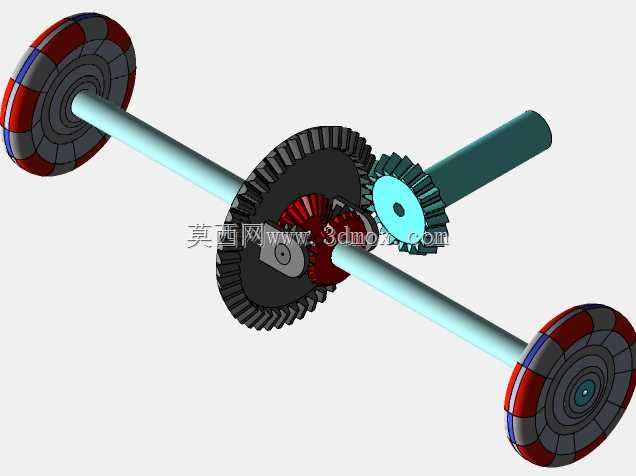

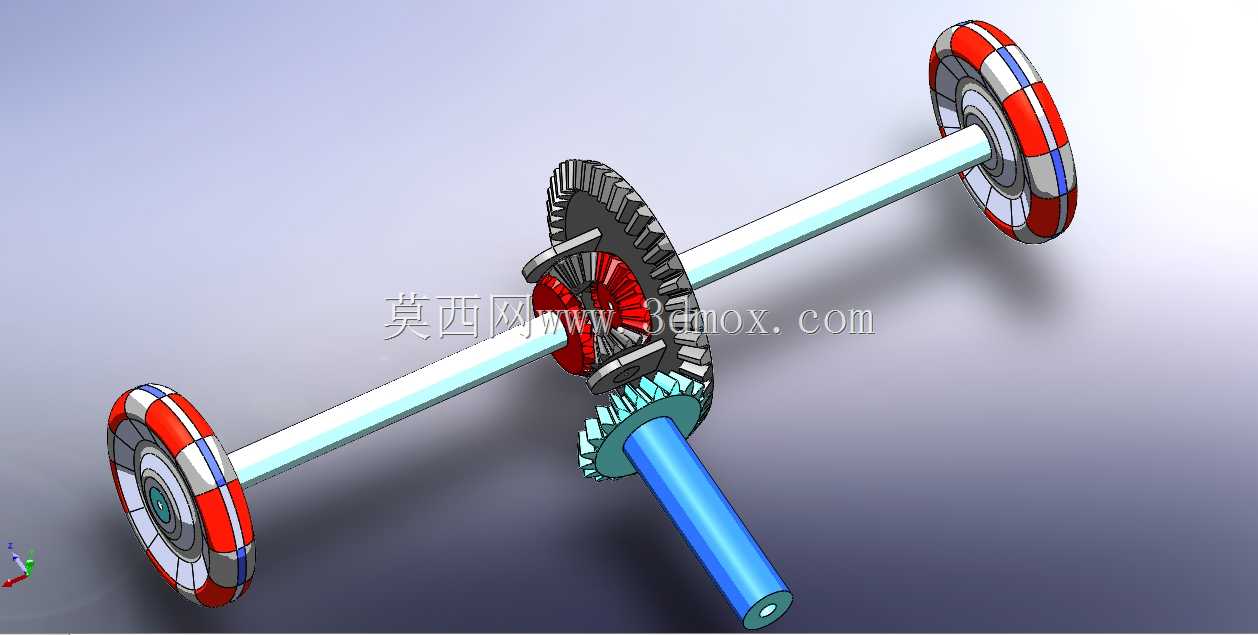

  从实际功能特性来看,这套差速机构采用锥齿轮啮合的传动方案,核心包含主传动从动锥齿轮、差速器壳体、行星锥齿轮、左右半轴锥齿轮几个核心传动部件。动力从输入轴的主动锥齿轮输入,带动啮合的大直径从动锥齿轮转动,从动锥齿轮与差速器壳体刚性连接,壳体带动内部十字轴上的行星齿轮同步公转,当两侧车轮阻力一致时,行星齿轮不会发生自转,动力均匀分配给左右两根半轴,带动两侧车轮以相同转速转动;当车辆转弯或者单侧车轮遇到附着系数不同的路面时,两侧半轴受到的阻力出现差值,行星齿轮在公转的同时会绕自身十字轴产生自转,自动调整两侧半轴的输出转速,让外侧车轮转速高于内侧车轮,或者低附着侧车轮转速匹配路面条件,既保证动力不中断,也避免轮胎与地面的硬摩擦损耗。

  设计过程中首先要明确安装边界,差速器壳体的安装尺寸需要匹配主减速器腔的内部空间,左右半轴的轴径、花键参数要和轮边传动的半轴套管、轮毂轴承位尺寸适配,输入轴主动锥齿轮的安装距要保证和从动锥齿轮的啮合间隙在合理范围,通常锥齿轮副的啮合侧隙控制在0.15-0.35mm之间,啮合印痕要落在齿面中部,避免出现偏载打齿的问题。行星齿轮和半轴齿轮的齿数匹配需要结合整车的转弯半径、轮胎滚动半径做计算,通常行星齿轮采用2个或者4个对称布置,保证差速过程中受力均匀,十字轴的轴颈和差速器壳体的配合间隙要控制在合理范围,既要保证转动灵活,也要避免间隙过大带来的传动冲击。

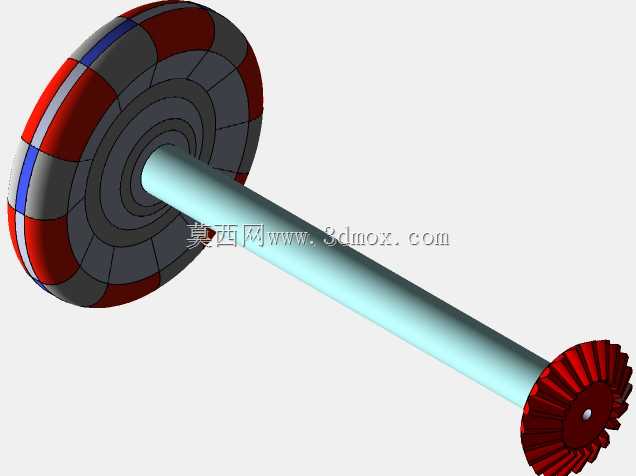

  外形尺寸方面,这套差速机构的整体宽度要匹配驱动桥的桥包内部宽度,从动锥齿轮的外径不能超过桥包的内腔直径,避免转动时和桥壳发生干涉,半轴的长度要根据轮距参数确定,两端的轮盘安装位要和轮毂的连接螺栓孔位完全对齐,输入轴的伸出长度要匹配传动轴的连接法兰位置,保证动力输入的同轴度。在结构细节上,行星齿轮背面和差速器壳体之间要设置耐磨垫片,半轴齿轮背面也要配置调整垫片,一方面可以调整齿轮的啮合间隙,另一方面可以承受齿轮传动过程中产生的轴向力,减少壳体的磨损,延长部件使用寿命。

  实际选型应用时,需要根据设备的整机重量、发动机最大输出扭矩、轮胎的抓地力极限来确定齿轮的模数、齿宽参数,保证齿轮的接触强度和弯曲强度满足最大扭矩输出的要求,避免重载工况下出现断齿问题。同时差速器内部需要预留润滑油道,保证齿轮啮合面、十字轴轴颈、垫片接触面都能得到齿轮油的充分润滑,减少传动过程中的摩擦阻力,降低工作温升,维持长时间工作的可靠性。
