卧式承压储液罐体结构设计方案

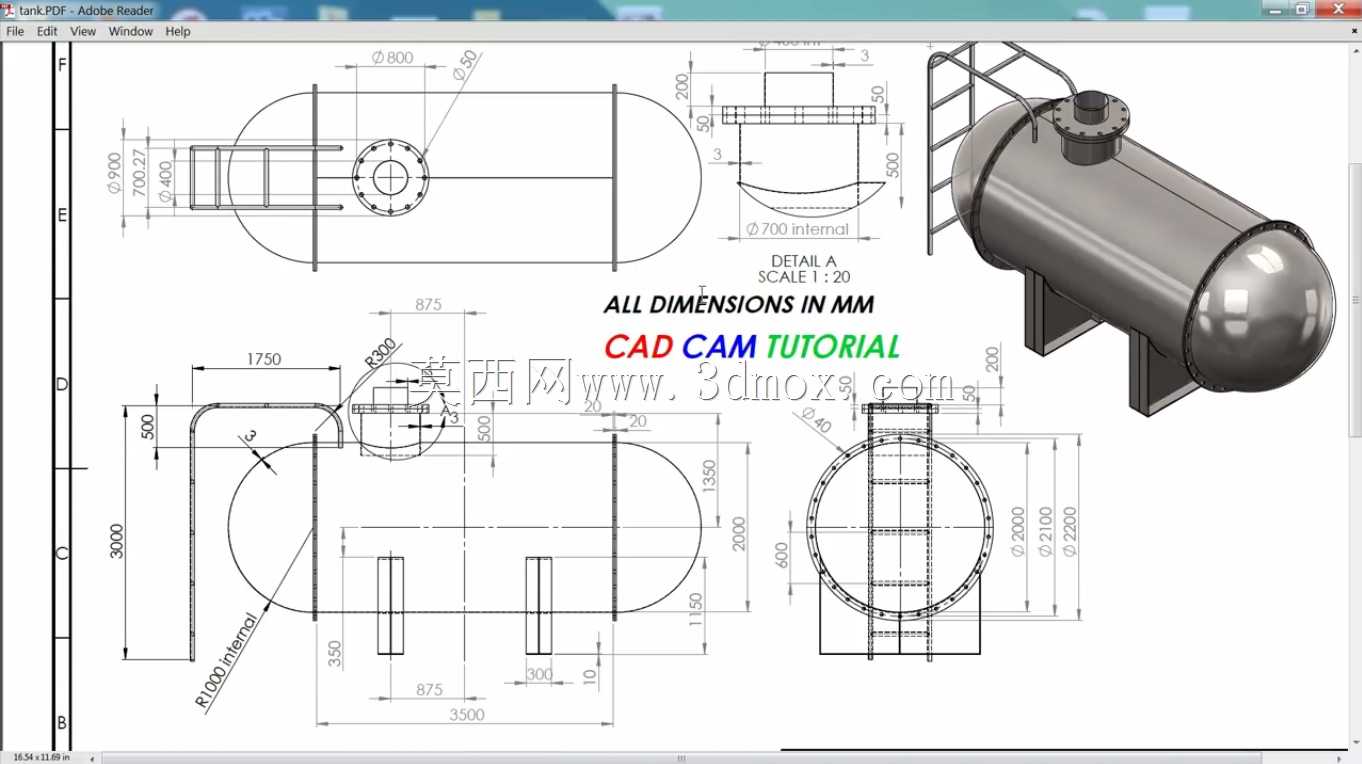

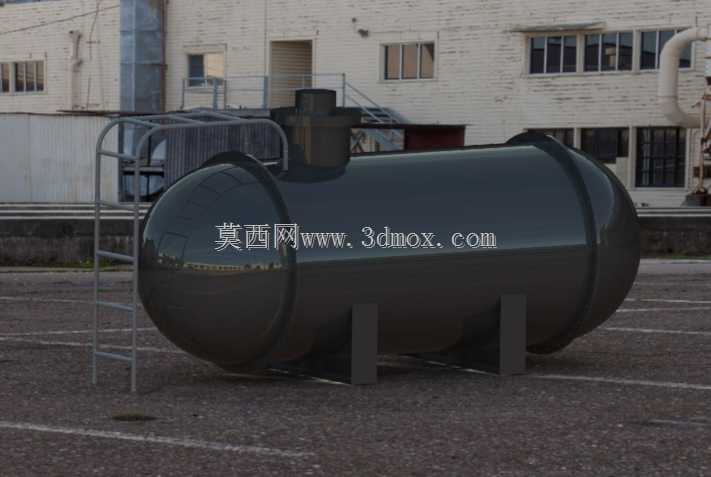

　　在化工原料中转、厂区生产介质暂存、燃油储备等工业场景中，卧式承压储液罐是应用范围极广的静设备品类，本次设计的罐体结构围绕常压至中低压储液工况展开，适配无强腐蚀、非剧毒类液态介质的存储需求。从安装边界来看，该罐体采用双鞍式支座支撑结构，支座间距经过挠度校核设置，可避免罐体满液状态下筒身中部产生过大弯曲应力，安装时需保证支座与预埋基础的水平度偏差控制在千分之二以内，防止局部应力集中导致焊缝开裂。筒身采用标准椭圆形封头焊接成型，封头与筒身的对接焊缝采用全焊透结构，焊后需做煤油渗透试验排查渗漏点，顶部设置的人孔结构满足日常内部检修、清淤作业的进出需求，人孔法兰密封面采用突面结构，适配耐油橡胶石棉垫片实现静密封。

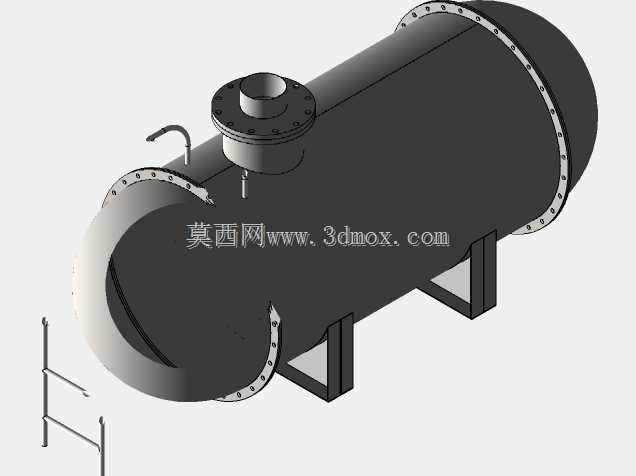

　　设计过程中优先考虑了现场运维的便利性，罐体侧面预留的液位计接口、排污口、介质进出口均采用标准法兰连接，可直接对接厂区现有工艺管线，无需额外做转接结构；筒身外壁预留的爬梯安装位可直接配套标准工业直梯，方便运维人员登顶操作顶部阀门。从功能特性来看，该罐体的筒身壁厚经过环向应力、轴向应力双重校核，可满足常温下存储液态介质的承压需求，鞍座与筒身之间设置的垫板可分散支座处的局部压应力，避免筒壁被压溃；封头处的曲率设计兼顾了承压能力与内部介质的流动性，排污口设置在罐体最低位，可保证检修时内部残液完全排空，无残留积液死角。建模过程中对所有焊缝处做了结构简化处理，保留了焊接坡口的结构特征，方便后续出工程图时直接标注焊接要求，

　　所有法兰接口的尺寸均匹配现行化工行业标准，选型人员可直接根据接口尺寸匹配对应管线、阀门配件，无需二次调整接口参数。整体结构无复杂异形曲面，加工时可采用标准钢板卷制、封头冲压成型的常规工艺，制造成本可控，适合中小规模厂区的介质存储需求，安装时无需做特殊的地基处理，只要满足基础承重要求即可快速部署投用。
