大型设备外壳嵌入式带锁硬工业门闩结构

　　做大型工业设备外壳结构设计的工程师，大概率都碰到过检修门、侧舱门的锁闭件选型难题：外露式的把手要么容易被车间内转运的工件、叉车剐蹭变形，要么突出壳体太多影响设备整体外观规整度，这款嵌入式硬工业门闩就是针对这类场景开发的结构件。

　　从实际应用场景来看，这类门闩主要适配大型加工设备、工业机组、户外电控柜体的外壳门底盘安装，尤其是设备外壳需要做平整化设计、周边有人员或物料频繁通行的工位，嵌入式的结构能完全避免突出部件带来的剐蹭风险，带锁芯的设计也能防止非授权人员随意打开设备舱门，避免内部运动部件、电气元件外露带来的安全隐患。

　　从功能特性上看，这款门闩采用按压式触发的闩锁结构，日常状态下闩舌卡入门框对应的锁止位，保持舱门紧闭，需要开启时先通过钥匙解锁锁芯，再按压内嵌的把手位带动闩舌回缩，即可拉开舱门，操作逻辑符合工业场景的使用习惯，锁芯采用通用的工业级弹子结构，适配同规格的通用工业钥匙，方便车间运维人员统一管理钥匙串，不用单独配备特殊钥匙。

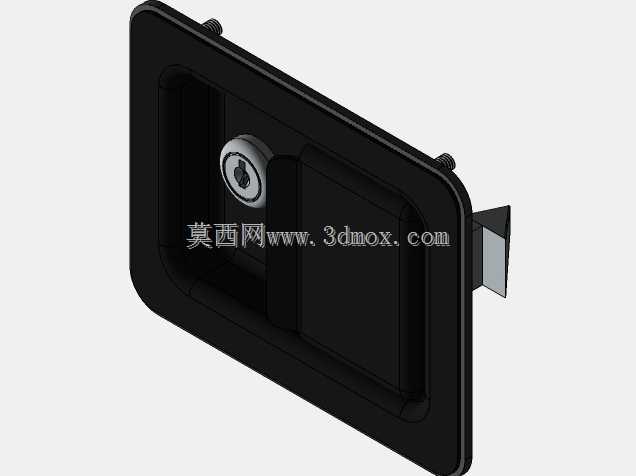

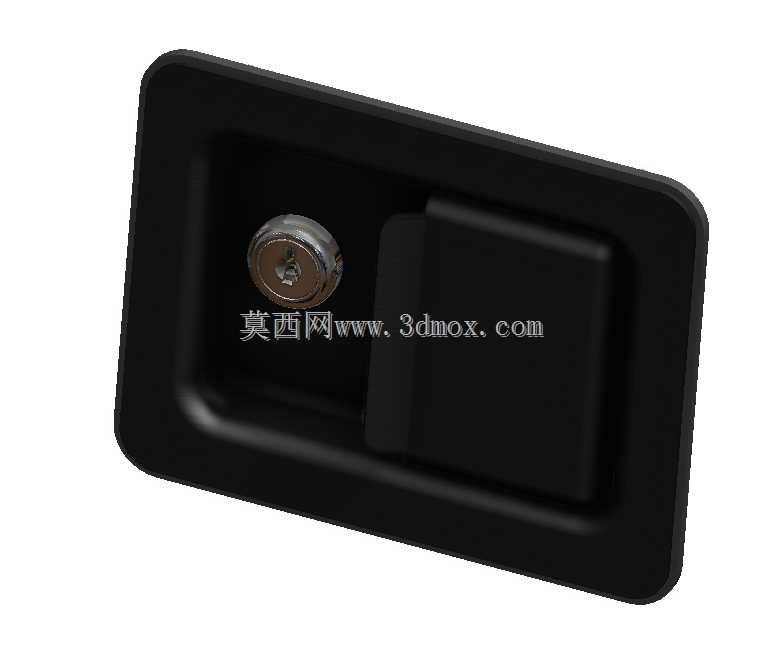

　　设计思路上，整体采用下沉式嵌入式安装结构，安装时需要在设备门板上开出对应尺寸的矩形安装孔，将门闩整体嵌入孔位后，通过背面的固定卡扣或者螺丝孔位与门板紧固，安装完成后门闩的外表面与门板外表面基本齐平，不会突出门板平面。外框做了小圆角过渡处理，既避免了直角边缘的锐边割手问题，也能让安装后的贴合缝隙更均匀，减少灰尘、切削液从安装缝隙渗入设备内部的概率。锁芯布置在把手的左侧位置，和操作位保持合理间距，解锁后手指可以直接搭在把手上施力，操作动线连贯，不用换手操作。

　　从安装边界来看，设计时需要预留足够的门板厚度适配空间，这类门闩通常适配1.5mm到3mm厚度的冷轧钢板门板，安装孔的开孔公差需要控制在±0.2mm以内，避免安装后出现松动或者间隙过大的问题。门闩背面的闩舌活动行程需要和门框的锁扣位置精准匹配，安装时要保证闩舌弹出后能完全卡入锁扣的卡槽内，卡入深度不小于5mm，避免设备运行过程中振动导致门闩松脱。门板内侧需要预留出门闩主体的安装沉腔，深度要匹配门闩的整体厚度，避免安装后门闩背面和设备内部的线缆、结构件产生干涉。

　　材质选择上，外框和把手部分通常采用高强度工程尼龙或者压铸锌合金制作，表面做哑光黑色处理，耐油污、耐切削液腐蚀，适合车间内的复杂工况，闩舌部分采用钢材制作，保证足够的结构强度，长期使用不会出现变形断裂的问题，反复开关的寿命能满足工业设备十年以上的使用周期要求。
