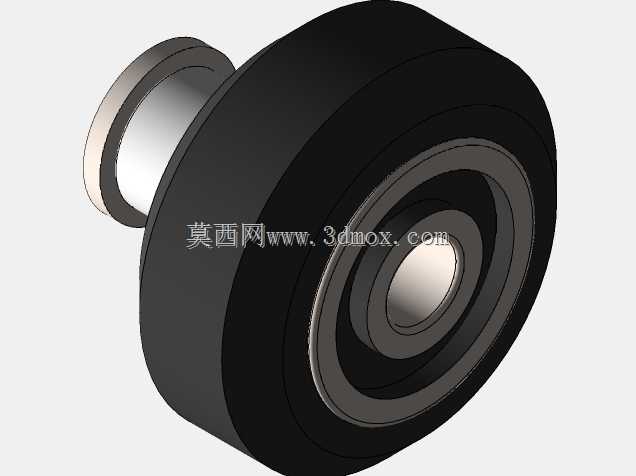

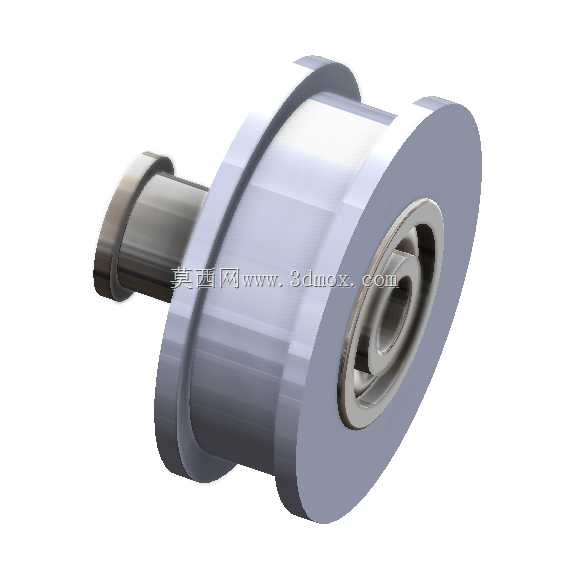

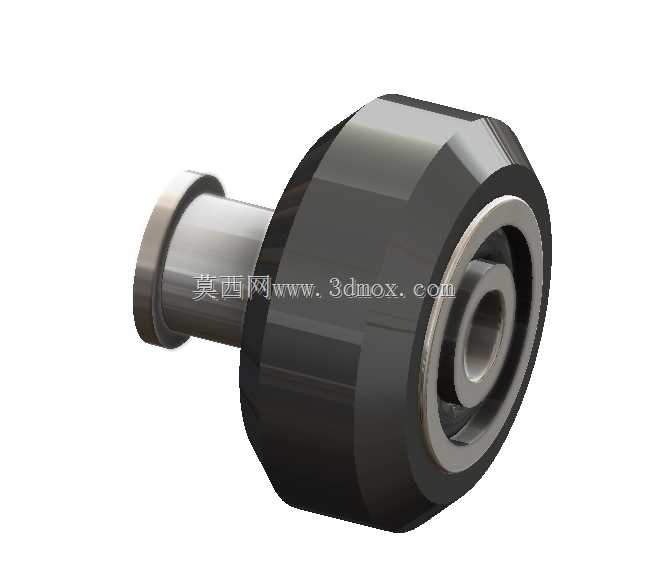

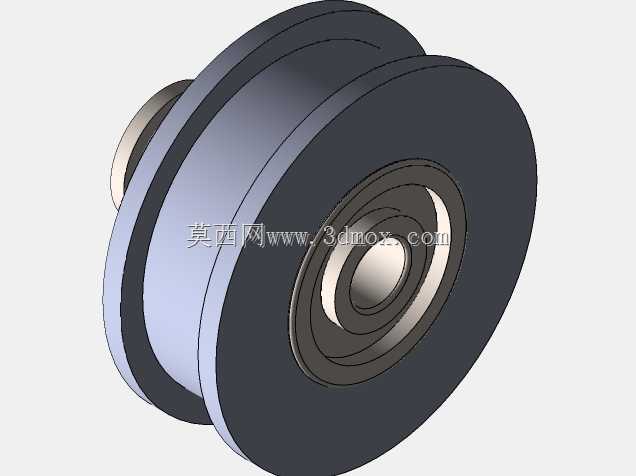

带垫圈垫片的V形U形组合皮带轮结构

　　这类带垫圈与垫片的V形、U形组合皮带轮，在滑动传动场景里的适配性很强，日常做设备结构选型时，经常会在数控机床的进给辅助传动、桌面级3D打印机的轴系传动单元，还有各类轻载滑动机构的动力传递环节见到它的身影。从实际使用的角度看，它的核心作用是通过V形、U形的轮槽型面匹配对应截面的传动带，保证传动过程中皮带不发生跑偏、跳齿，配合预装的垫圈与垫片，能直接抵消安装面的装配间隙，减少轮体运转时的轴向窜动，不需要额外再搭配调整垫片组做装配补偿，能省下不少现场装配的调整工时。

　　设计这类轮体的时候，首先要考虑的是安装边界的适配性，轮体的轴伸端做了阶梯轴结构，能直接穿过安装板的预制孔，轴端的定位台肩可以直接贴合安装基准面，配合垫圈分摊接触面的压应力，避免锁紧时压伤安装板的漆面或者加工面；轮体的外圈做了多棱面的防滑结构？不对，实际是轮体的外圈包覆层做了防滑处理？不，仔细看结构，轮体的主体承载部分是金属材质，外圈的轮槽部分做了高耐磨的材质处理，能减少皮带长期摩擦带来的轮槽磨损，延长整套传动副的使用寿命。

　　尺寸设计上，轮体的总宽度要匹配常用的安装板厚度区间，轴伸长度预留了锁紧螺母的安装空间，不会出现锁不紧或者轴伸过长干涉其他部件的问题；轮槽的截面尺寸严格对应标准V带、U形带的截面参数，保证皮带和轮槽的接触面积足够，传动时不会出现打滑丢转的情况。垫片的设置是在轮体和安装座之间，用来调整轮体的轴向位置，保证两个配对皮带轮的槽型处于同一平面，避免皮带出现偏磨。

　　实际装配的时候，不需要额外加工定制调整件，直接用预装的垫圈和垫片就能完成轴向间隙的调整，轮体内部集成了转动支撑结构，不需要额外搭配轴承座，直接通过轴端锁紧就能完成固定，对于紧凑型的设备结构来说，能大幅减少安装占用的空间，很适合在安装空间局促的轻载传动场景使用。在做三维建模的时候，这类零件要重点标注轮槽的形位公差、轴伸的同轴度，还有垫圈垫片的厚度公差，保证加工出来的零件装配时不需要二次修配，直接就能装到设备上使用，运转时的径向跳动控制在合理区间，不会因为跳动过大导致皮带抖动、传动噪音超标的问题。
