20米巡航双体帆船Rhino三维设计作品

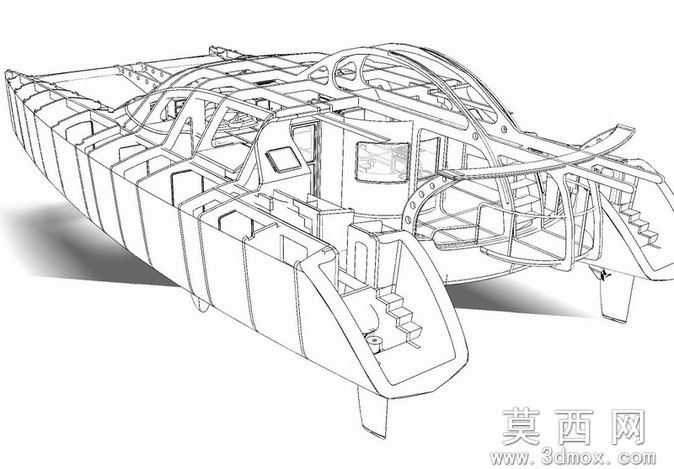

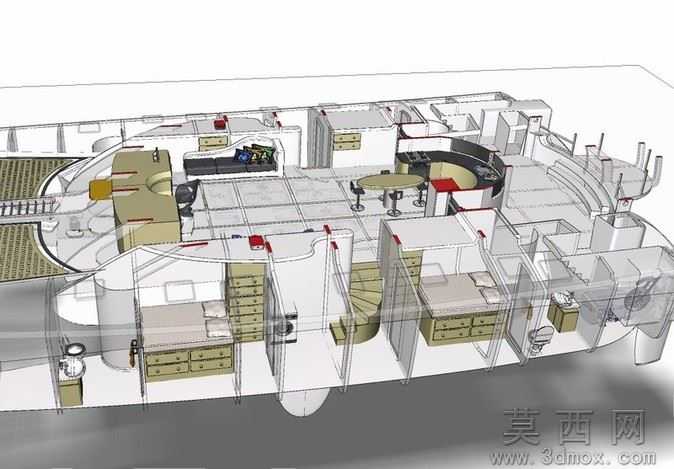

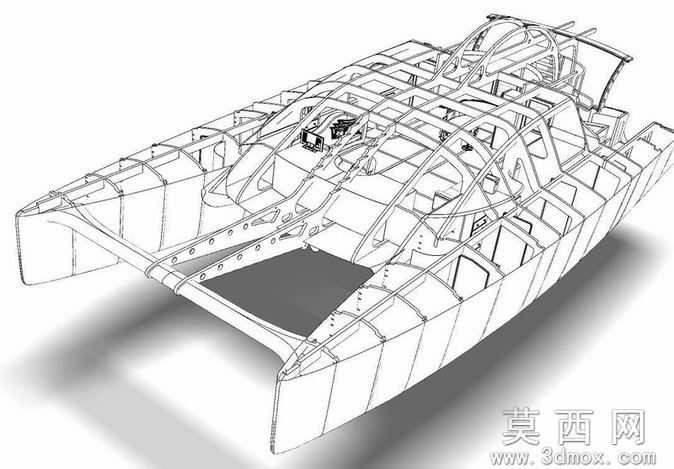

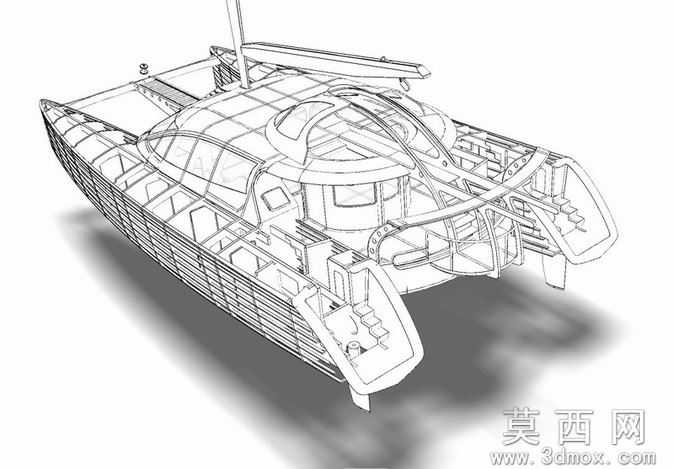

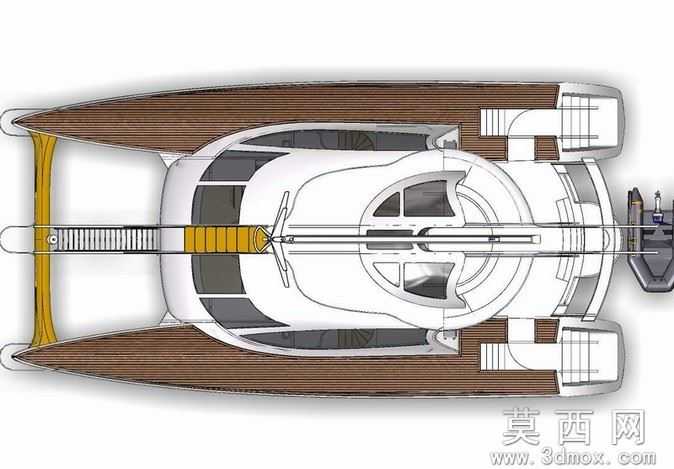

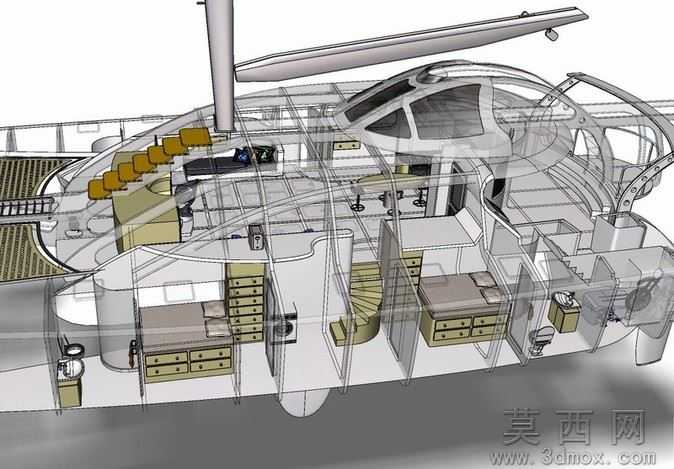

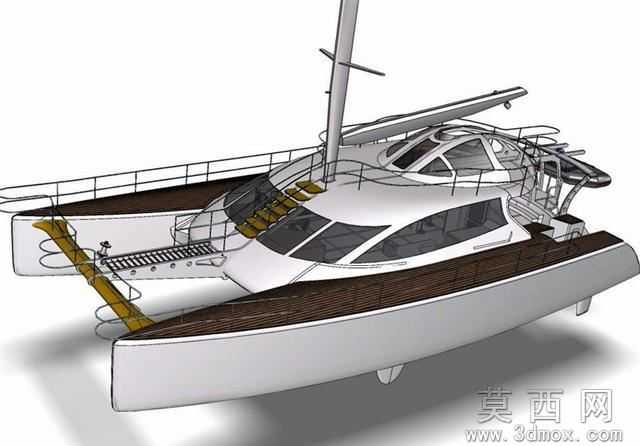

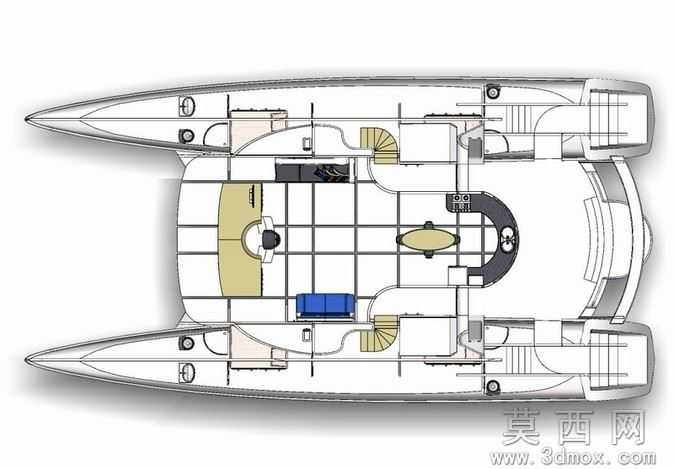

本作品为20米级巡航双体帆船的完整三维设计模型，建模阶段采用Rhino犀牛软件完成全流程构建，依托NURBS曲面建模技术精准塑造双体船的流线型片体轮廓，从船首破浪曲面到船尾登乘结构，每一处曲面都经过曲率连续性校验，确保船体水动力性能符合巡航航行的减阻需求，建模过程中同步完成了上层建筑、桅杆系统、甲板舾装件的细节搭建，登船梯、甲板护栏、驾驶舱舷窗、尾部外挂机架等附属结构均按照实船比例完成1:1还原，未做过度简化处理。参数设计层面，模型严格遵循20米巡航双体船的行业设计规范，双片体间距、甲板宽度、桅杆高度、吃水深度等核心参数均匹配同级别实船的设计阈值，船体干舷高度兼顾远洋航行的抗浪性与登乘便利性，甲板功能分区明确，预留了休闲区域、驾驶区域、系泊区域的对应结构空间，所有零部件的装配关系完全符合实船的安装逻辑，不存在结构干涉问题。渲染材质环节，模型为不同部件匹配了对应物理属性的材质效果，船体主体采用白色玻璃钢材质，模拟复合材料船体的哑光质感与轻微反光特性，甲板行走区域采用深棕色仿柚木纹理材质，还原高端巡航游艇的甲板铺装效果，金属护栏、桅杆构件采用拉丝不锈钢材质，舷窗玻璃采用带轻微反射的半透明材质，登船梯采用防滑金属与木质踏板的组合材质，整体渲染效果能够直观呈现实船建造完成后的视觉状态，可直接用于方案展示与效果汇报。结构原理上，该双体船依托两个平行片体提供浮力，相比同长度单体船具备更宽的甲板空间与更优的航行稳定性，航行时两个片体分开的结构能够大幅降低横摇幅度，提升长距离巡航的乘坐舒适度，桅杆采用后置式布局配合斜向支撑结构，保障帆装系统的结构强度，船体尾部预留的动力挂载位可适配舷外发动机，兼顾无帆动力下的进出港航行需求，双体结构也带来了更浅的吃水深度，能够靠近近岸浅滩区域停泊。软件兼容方面，模型原生为Rhino犀牛格式，可导出为STEP、IGS等通用三维格式，能够兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，导入后可直接进行结构深化、工程出图、性能仿真等后续工作，不会出现曲面破损、零件丢失等兼容性问题，模型自带的分层结构清晰，用户可根据需求单独调取船体、舾装、帆装等不同模块进行编辑修改。研发教学应用层面，该模型可作为船舶设计专业的教学案例，帮助学习者理解双体船的曲面建模逻辑、结构布局特点与水动力设计要点，也可作为船舶制造企业的前期方案原型，用于客户沟通、方案迭代与初步性能验证，同时也能够为游艇爱好者、船舶模型制作者提供精准的三维参考，辅助完成实体模型制作、改装方案设计等工作，模型完整的细节呈现也可用于船舶科普内容的可视化制作，直观展示现代巡航双体船的结构组成与设计特点。
