现代竞速帆船Autodesk Revit三维设计模型

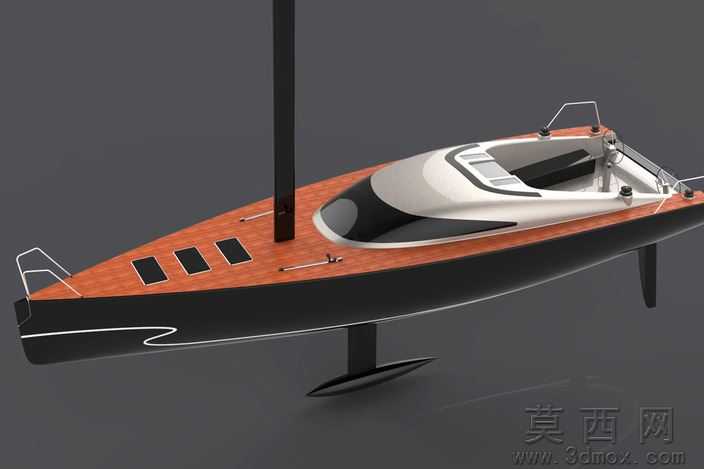

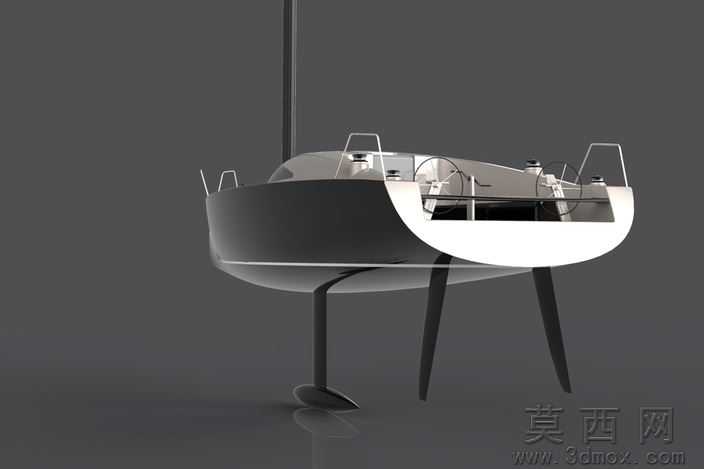

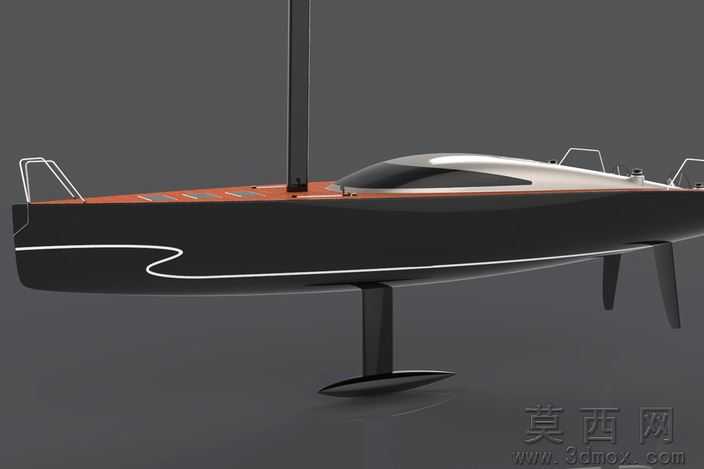

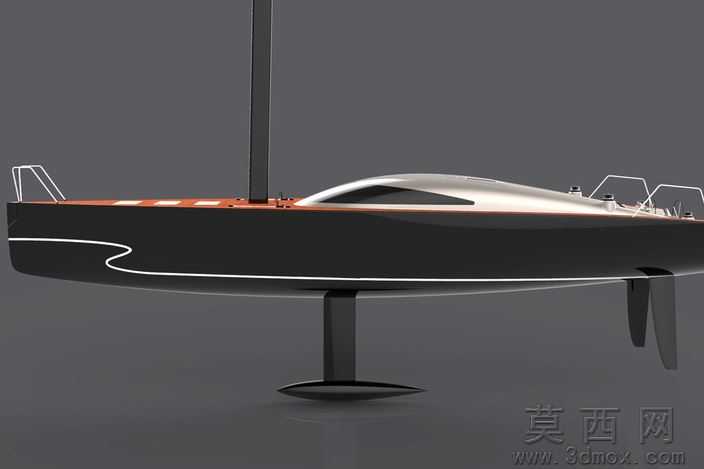

本模型为现代竞速类单体帆船的高精度三维设计成果，建模阶段以真实60英尺竞速帆船的比例规范为基准，首先在Autodesk Revit软件中搭建基准坐标系，按照船体总长、型宽、吃水深度的真实比例绘制船体轮廓族，先通过放样融合命令生成船体主曲面，依次调整船首破浪倾角、船尾收窄弧度与船底龙骨的垂向延伸长度，确保船体线型符合流体力学减阻要求，再逐步拆分甲板层、上层建筑舱室、桅杆基座、水下稳向板、舵叶等独立构件族，每个构件均设置独立的参数化约束，可根据设计需求快速调整尺寸比例，避免建模过程中出现构件错位、曲面破面等问题。参数设计层面，模型严格遵循竞速帆船的工程设计逻辑，甲板区域预留了帆索固定点、系缆桩、舱口盖的标准安装位，上层驾驶舱采用流线型封闭设计，匹配竞速航行时的风阻优化要求，桅杆高度与船体长度比例符合专业赛事帆船的设计规范，水下稳向板设置可调整角度的参数约束，能够模拟不同航行工况下的稳向板升降状态，所有构件的拼接位置均设置碰撞检测参数，确保各部件装配无干涉，符合实际船舶建造的装配精度要求。渲染材质部分，模型对不同构件的材质进行了精细化区分，船体水下部分采用高光泽黑色碳纤维材质，模拟专业赛船的轻量化高强度壳体质感，甲板层采用仿柚木纹理的防滑木质材质，还原真实帆船甲板的防滑与视觉效果，上层驾驶舱外壳采用奶白色哑光玻璃钢材质，舷窗部分设置半透明深色玻璃材质，金属系缆桩、帆索固定件采用抛光不锈钢材质，桅杆与稳向板采用哑光黑色碳纤维材质，渲染时调整了不同材质的反光度、粗糙度与环境光遮蔽参数，最终呈现出接近真实赛船的视觉质感，清晰展现各部件的材质差异与设计细节。结构原理层面，模型完整还原了单体竞速帆船的核心结构，包含主船体提供航行浮力，水下稳向板抵消航行时的横向侧倾力，桅杆与帆索系统提供航行动力，尾部舵叶控制航行方向，甲板层的系泊构件满足停靠固定需求，封闭驾驶舱为操作人员提供航行防护空间，各结构部件的连接位置均按照真实船舶的连接逻辑设计，清晰展现竞速帆船的航行原理与结构组成，能够直观呈现各部件在航行过程中的功能作用。软件兼容层面，本模型基于Autodesk Revit平台创建，除原生Revit格式外，可导出为FBX、OBJ、STL等通用三维格式，能够兼容3ds Max、SketchUp、Rhino、SolidWorks等主流三维设计软件，不同软件导入后可保留完整的构件分层与材质信息，无需重新进行拓扑修复即可开展后续的设计调整、渲染出图或3D打印工作，适配不同设计场景下的软件使用需求。研发教学应用层面，本模型可作为船舶设计专业的教学辅助素材，帮助学习者直观理解竞速帆船的结构组成与线型设计逻辑，也可作为船舶文创设计、航海主题场景搭建的基础素材，同时能够为小型竞速帆船的研发设计提供比例参考，辅助设计人员快速完成方案初期的构型验证与外观展示，也可用于航海科普内容的可视化制作，降低专业船舶知识的理解门槛。
